NC引腳的適當處理

在設計電子電路時，IC 數據手冊中會列出各種引腳信息。

其中經常出現的一類是 NC 引腳(No Connection，即未連接引腳)。很多情況下，人們認為 NC 引腳無需進行任何電氣連接，但如果處理不當，實際上可能會引發意想不到的問題。

本文將介紹 NC 引腳的基本概念，以及需要特別注意的處理方法。

1、NC引腳的基本概念

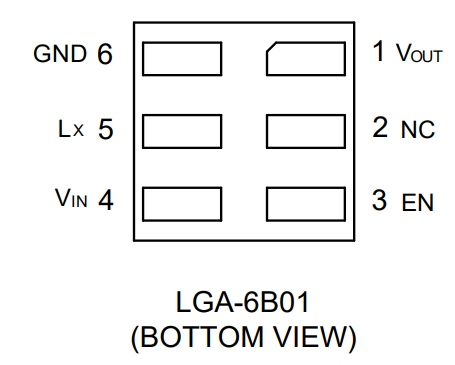

明確標注為NC的引腳，原則上應當在電氣上不與任何電路連接。

這表示該引腳在IC內部處于電氣開路狀態。

因此，通常的正確處理方式是：不布線，保持開路(懸空)狀態。

2、類似名稱引腳與注意事項

有些引腳名稱與NC類似，容易引起誤解。這些引腳表面上看似在IC內部“未連接”，但實際上可能已連接到內部的某些電路模塊，需要進行特定處理。

內部有連接但無功能的引腳：

某些引腳雖然在數據手冊中標注為 NC，但實際上與 IC 內部的特定電路模塊相連。雖然這些引腳本身不具備功能，但為了確保 IC 的穩定運行或測試，可能需要按照數據手冊中的說明 進行特定連接(如接地 GND、接電源 VDD 或通過特定電阻連接)。如果未按要求處理，可能會導致IC誤動作、功耗增加、產生噪聲，甚至在最壞情況下?lián)p壞IC。

在特瑞仕的產品中，“NC引腳”統一定義為IC內部未連接的引腳。對于內部有連接但無功能的引腳，會采用不同的命名方式，以降低客戶的設計錯誤風險。

3、正確處理NC引腳的原則

基于以上情況，處理 NC 引腳時最重要的原則是：

即使標注為 NC，也必須確認數據手冊的說明，如有明確指示，必須嚴格遵循。

若數據手冊未給出具體指示，則保持懸空即可。如果有任何疑問，最穩妥的方式是向IC廠商確認。

在特瑞仕的產品中，一般推薦NC引腳保持懸空。但在PCB布局或與其他IC兼容的情況下，將NC引腳連接到其他電位也不會有問題。

作者 : Nobuhiko Kamano

2005年加入特瑞仕半導體。

從事DC/DC轉換器等電源IC開發6年，其中3年從事離線LED驅動器的技術支持。 之后負責特瑞仕電源IC客戶的技術支持。

憑借在產品開發中積累的專業技術以及多年客戶支持中積累的豐富經驗(包括電源相關問題的解決方案和故障排除)，目前負責特瑞仕產品的技術支持和產品提案。
