一、一顆電容爆炸，整批設備面臨召回風險

2023年某變頻器廠商因電解電容批量爆裂，導致價值800萬元的工業電源設備返廠維修。事后調查發現，問題的根源并非電容本身質量缺陷，而是設計選型階段對紋波電流的估算偏差超過了40%。

電解電容爆炸，是工業電源、變頻器、UPS不間斷電源領域最常見的失效模式之一。表面看是一顆元件損壞，實則可能引發連鎖反應——PCB燒蝕、相鄰器件熔毀、甚至整機起火。對于電子工程師而言，理解電容爆炸的機理、掌握故障分析的方法，是保障產品可靠性的基本功。

本文將從失效機理、典型誘因、檢測分析三個維度，系統梳理電解電容爆炸故障的應對思路。

二、電容爆炸的四大核心機理

電解電容的失效并非隨機事件，其內部存在明確的物理化學演化路徑。以下是四種最常見的爆炸機理：

1. 過壓擊穿導致介質碳化

電解電容的氧化鋁介質層厚度僅為納米級，額定電壓是其安全邊界。當電路中出現浪涌電壓或穩態過壓時，介質層被擊穿，漏電流急劇增大，內部溫度在數秒內飆升至150℃以上，電解液汽化膨脹，最終頂開防爆閥或撕裂鋁殼。

2. 紋波電流過載引發熱失控

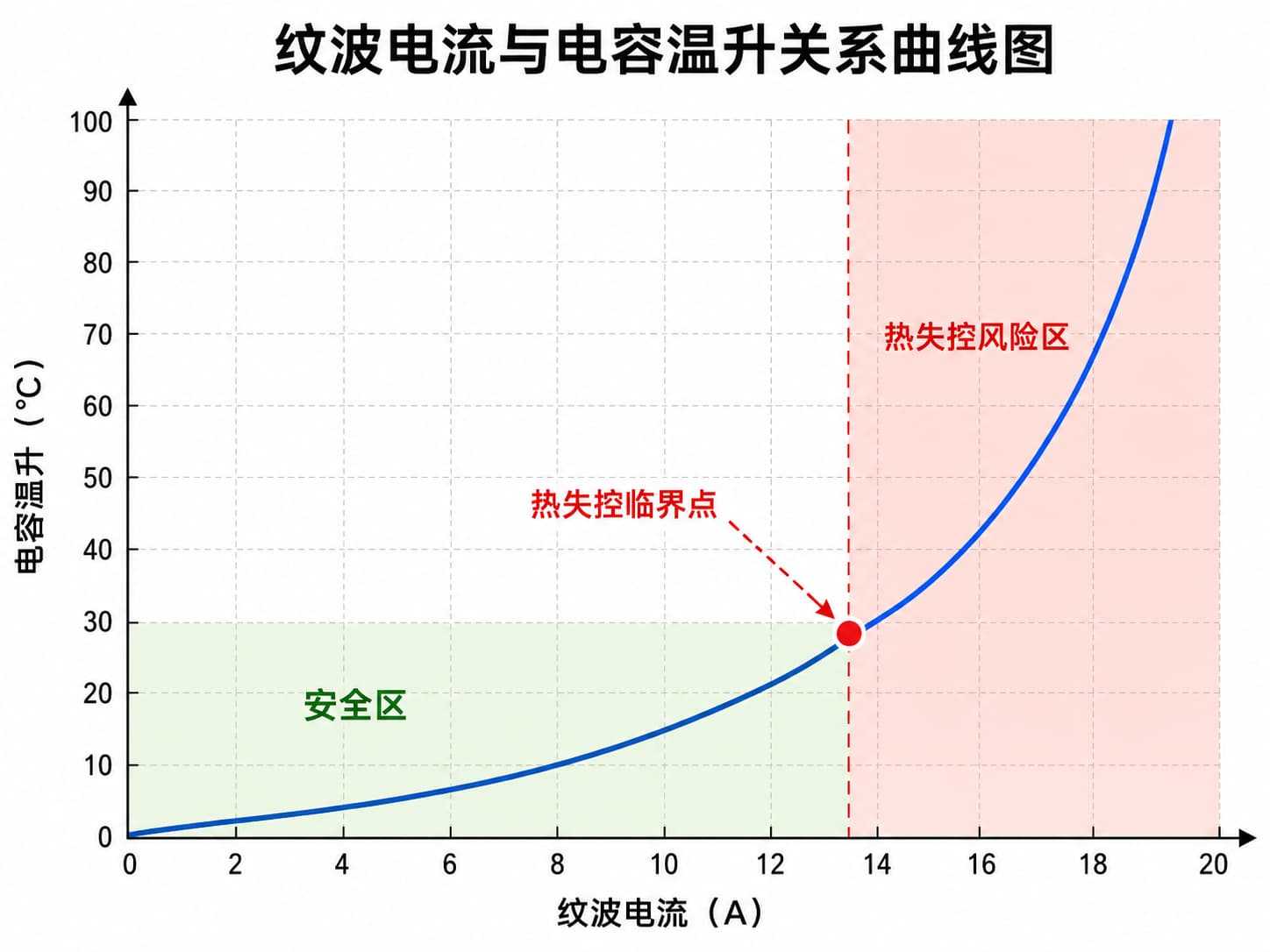

紋波電流是電容在充放電過程中流過的交流分量。工業電源中，整流后的脈動直流含有顯著的100Hz/120Hz紋波。若電容的等效串聯電阻（ESR）較高，或紋波電流超出額定值，焦耳熱（I2R）將持續累積。溫度每升高10℃，電解液蒸發速率翻倍，ESR進一步增大，形成"發熱→老化→更熱"的正反饋循環。

3. 反向電壓施加導致氫氣析出

電解電容具有極性，反向電壓超過1V時，陰極鋁箔開始發生電解反應，產生氫氣。氫氣在密封殼體內積聚，壓力升高，一旦超過防爆閥的開啟閾值（通常為0.5~1.0MPa），電容將爆裂。此故障在電源啟動瞬間、或維修接線錯誤時尤為常見。

4. 長期高溫環境下的壽命耗盡

電解電容的壽命遵循阿倫尼烏斯定律：溫度每降低10℃，壽命延長一倍。工業現場環境溫度常達50~60℃，若電容選型時僅按25℃標稱壽命計算，實際壽命可能縮水至設計值的1/8。當電解液干涸、容量衰減至初始值的80%以下時，ESR急劇上升，最終引發熱擊穿。

三、從故障現象到根因定位的完整分析流程

當現場出現電容爆炸時，系統性的失效分析（Failure Analysis）是避免問題復發的關鍵。以下是專業檢測機構的標準分析流程：

第一步：外觀與X-Ray無損檢測

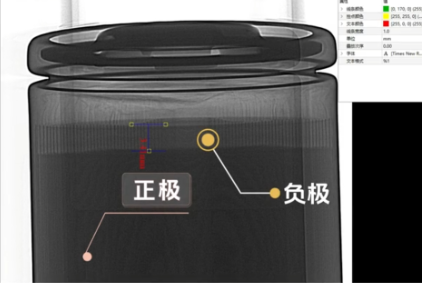

觀察電容外殼是否鼓包、防爆閥是否開啟、引腳是否有電弧燒蝕痕跡。通過X-Ray透視檢查內部電解液殘留量、鋁箔卷繞結構是否錯位。

第二步：電性能參數測試

使用LCR表測量容量、ESR、漏電流三項核心參數。若容量衰減超過20%、ESR超過規格書上限的2倍，即可判定為壽命末期失效。

第三步：拆解與材料分析

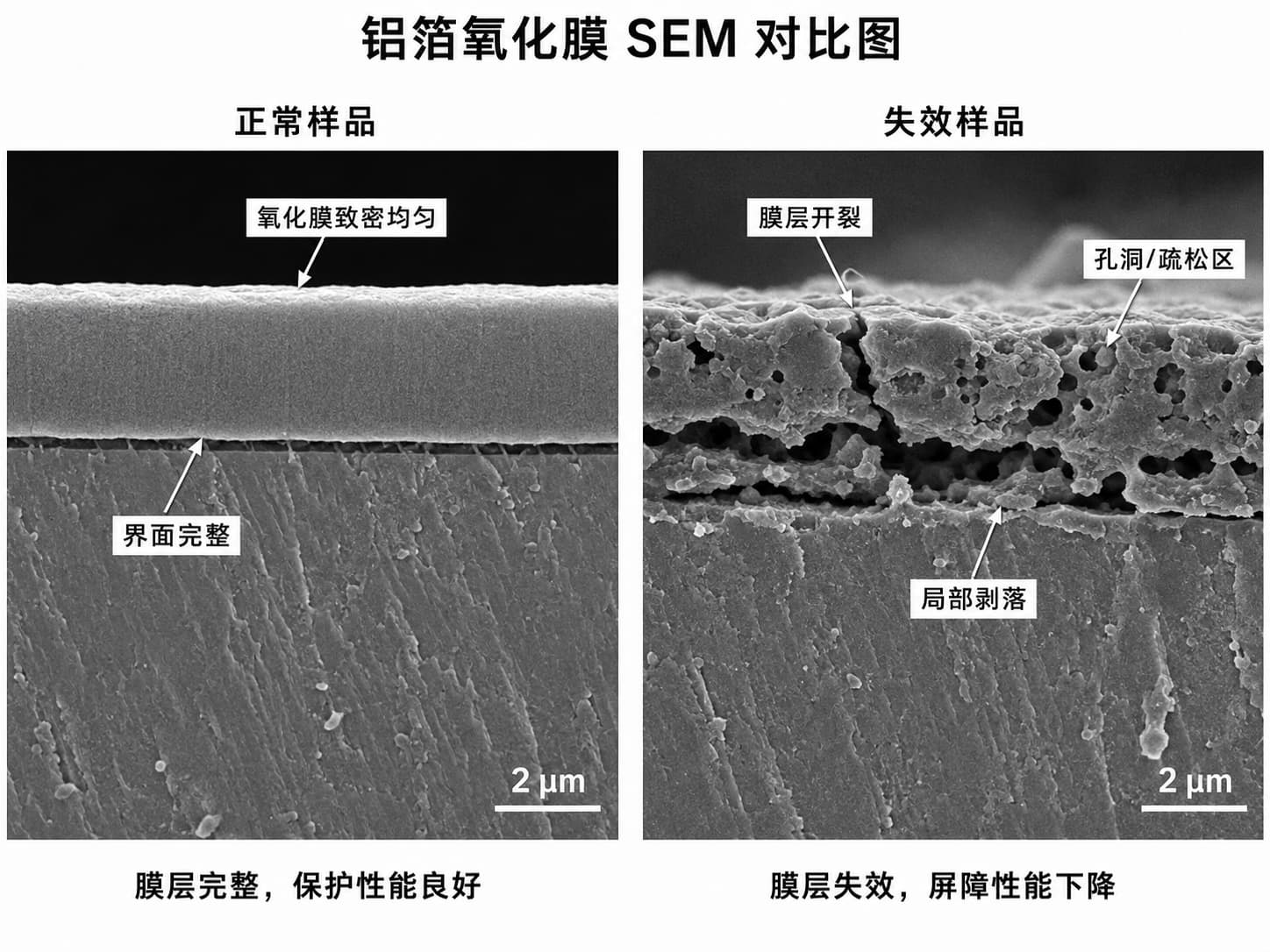

在潔凈環境下拆解電容，取樣電解液進行氣相色譜（GC-MS）分析，檢測水分含量與添加劑降解程度；對鋁箔進行掃描電鏡（SEM）觀察，評估氧化膜厚度與腐蝕形貌。

第四步：電路工況復現

結合示波器記錄的實際紋波電流波形、環境溫度數據，與電容規格書進行逐項比對，確認是否存在選型裕量不足、散熱設計缺陷、或保護電路失效等問題。

四、預防電容爆炸的三條設計鐵律

此外，建議在電路中增設軟啟動電路、TVS浪涌吸收器、以及電容溫度監測點，實現從"被動損壞"到"主動預警"的轉變。

五、常見問題解答（FAQ）

Q1：電解電容爆炸前有哪些預警信號？
A：常見前兆包括電容頂部鼓包、防爆閥滲漏褐色電解液、電路板出現焦糊氣味、電源輸出電壓紋波異常增大。建議定期使用紅外熱像儀巡檢，發現局部溫升超過15℃即需排查。

Q2：鋁電解電容和固態電容哪個更不容易爆炸？
A：固態電容采用導電聚合物替代液態電解液，不存在干涸問題，耐壓和耐溫性能更優，理論上爆炸風險更低。但固態電容容量密度較低、成本較高，且對反向電壓同樣敏感，需根據應用場景權衡選擇。

Q3：電容容量衰減到多少必須更換？
A：一般工業標準以容量衰減至初始值的80%作為更換閾值。但對于高精度電源、醫療設備等關鍵應用，建議將閾值收緊至90%，并建立定期檢測檔案。

Q4：第三方檢測機構能提供哪些電容失效分析服務？
A：專業檢測機構可提供從無損檢測（X-Ray、C-SAM超聲掃描）、電性能測試、材料分析（SEM/EDS、GC-MS）到失效機理報告的全流程服務。以廣東省華南檢測技術有限公司為例，其實驗室配備完善的電子元器件失效分析平臺，可為工業電源、變頻器、新能源電控等領域提供電容爆炸根因分析、壽命評估、選型驗證等技術支持，幫助企業縮短故障排查周期，降低批量質量風險。

本文技術內容基于電子元器件失效分析行業通用實踐整理，具體檢測方案需根據實際樣品與工況定制。
