大量程三分力傳感器應用
當前，我國正處于高鐵地鐵等重要基建工程建設的高峰時期，為滿足工程中出現的各種復雜隧道建設需求，國內各大盾構研究中心都設計開發高質量、高可靠性的盾構掘進機，如各種大直徑盾構、復合盾構的控制、遙控、傳感器、導向、測量、探測、通訊等技術。

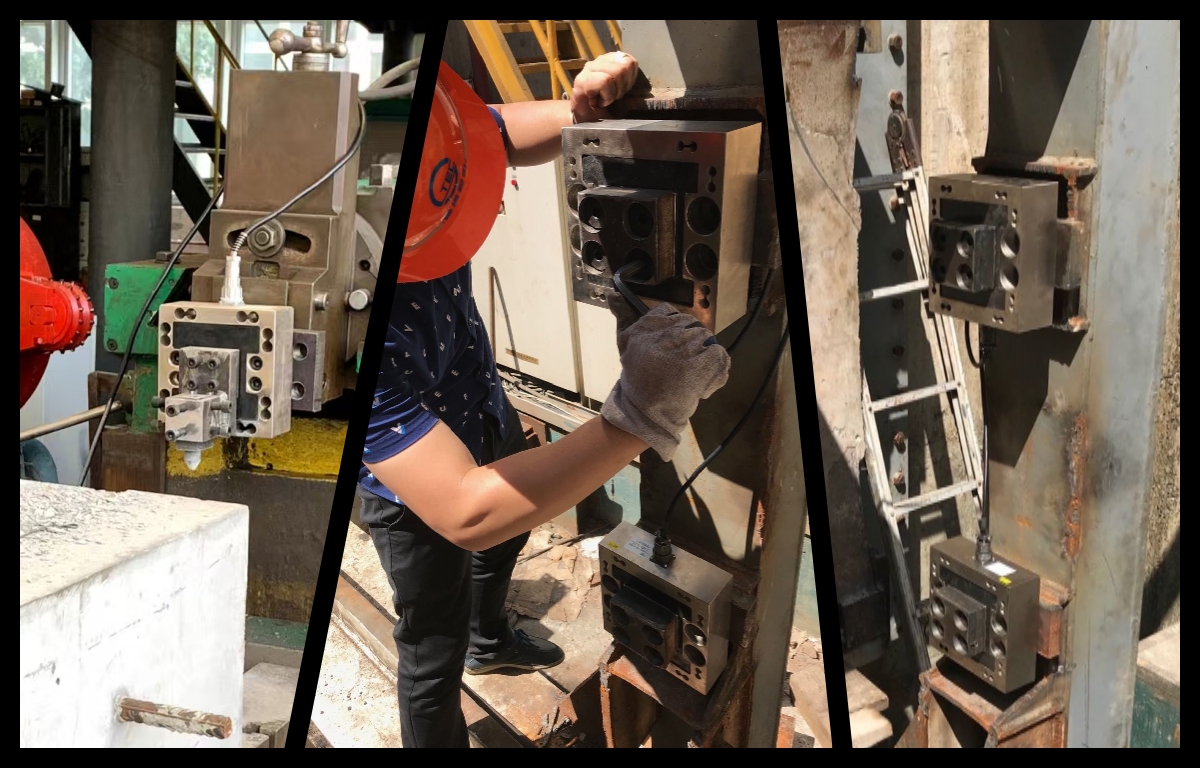

用于某隧道工程公司的下沉式盾構掘進綜合模擬試驗平臺

響應全球減排號召，我們積極引入新能源重卡與自動化循環包裝系統。在保證高效作業的同時，顯著降低物流碳足跡，為企業的綠色轉型提供強有力的物流支撐。

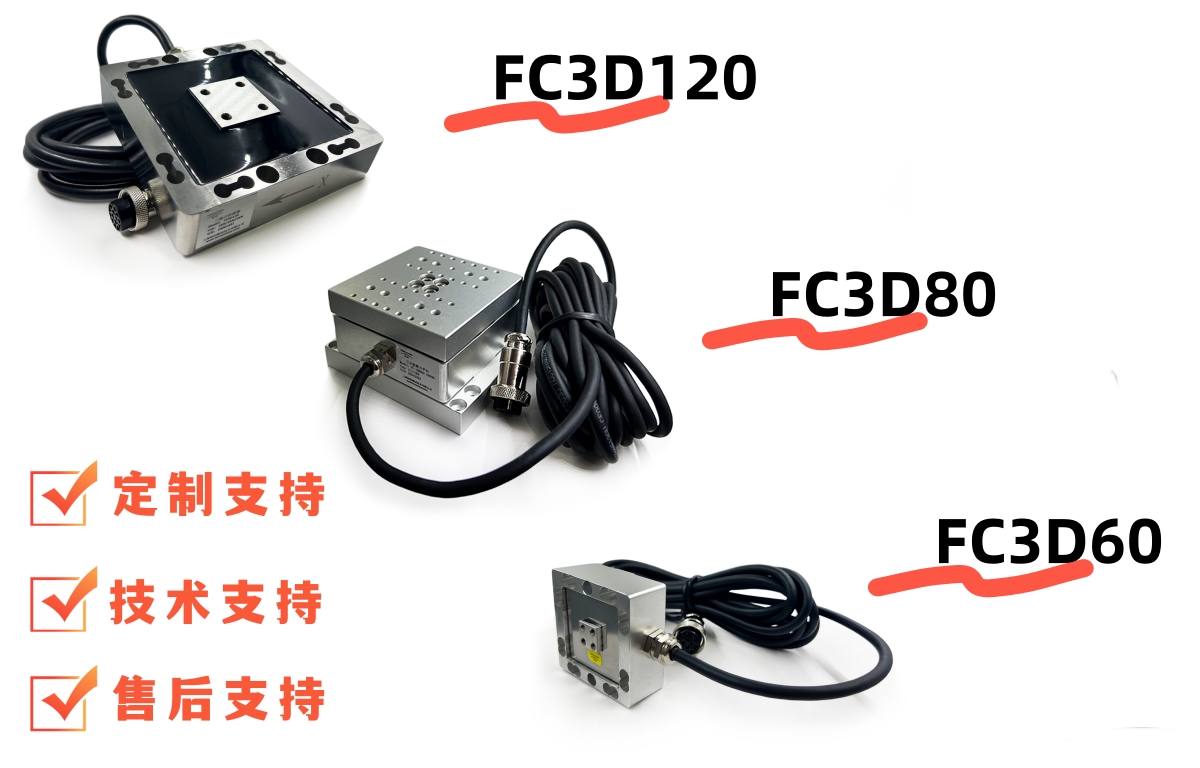

三分力傳感器FC3D系列

測試目標：
1.試驗平臺的掘進方向刀盤&刀具對作用面推力測量；

2.徑向的頂管機液壓缸推力測量；

該測試的目標主要集中在切削刀盤和驅動裝置以及盾構掘進機的其它零部件上；結合測多維力傳感器對掘進平臺刀盤不同點位的推力，側向力進行檢測，并記錄數據分析刀盤及其刀具與工作面的相互作用力；并結合蒙特卡羅有限元法，分析各種因素，包括：工作面強度，剛度，刀盤結構形式，刀盤支承方式，刀具分布等對測試結果的的影響。

實驗?zāi)康模?/strong>
建立一個數據庫，獲得掘進過程中系統的力學特性模型，對系統進行建模，以便于后期的仿真，對實際工況中需要糾偏，對液壓系統協作控制給出一些參考性的數據。

信號處理：
測力傳感器這部分由于原始測力傳感器為應變式，信號要經過兩步處理：
1.傳感器輸出的原始信號經過放大器放大到標準模擬量電壓；
2.放大器輸出的信號接入數據采集系統進行AD轉換，在PC端再進行數字信號處理。

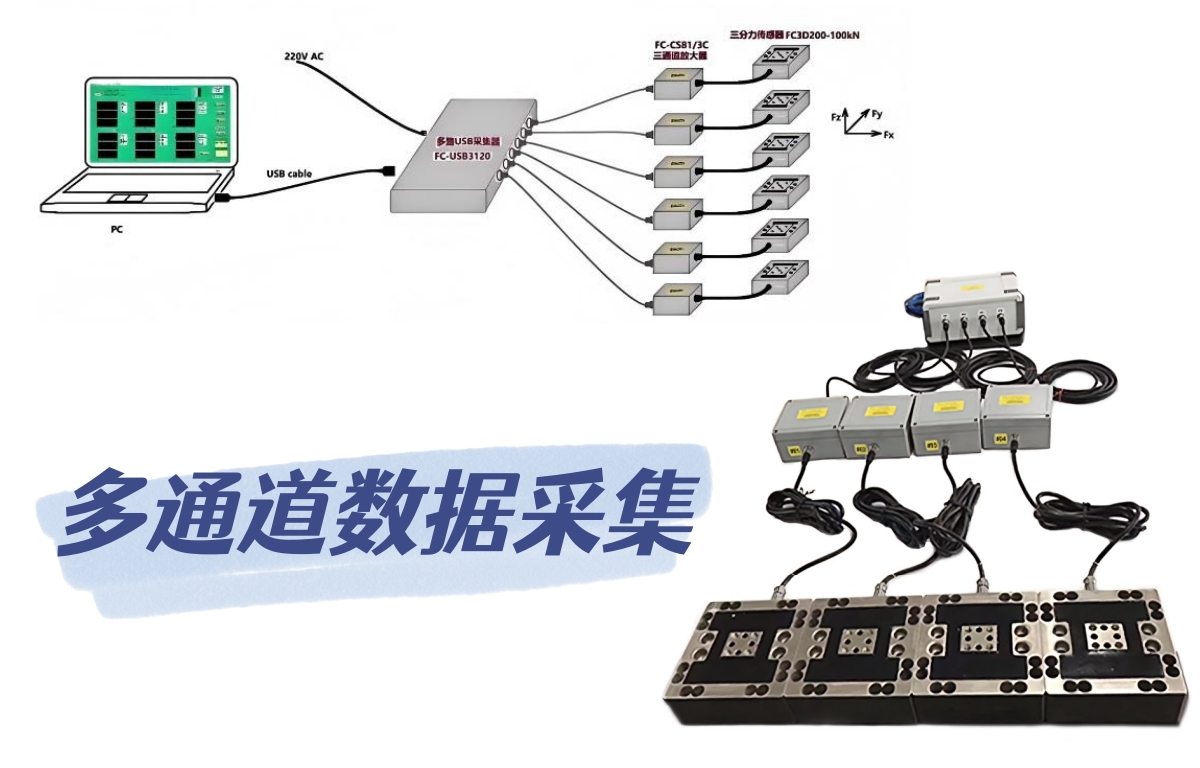

數據采集
