在工業自動化系統設計中，線性模組是實現精密直線運動的核心執行部件。當應用場景同時涉及長行程與高負載需求時，選型決策變得尤為關鍵，直接關系到設備的性能、穩定性與長期運行效益。因此，如何在長行程與高負載之間找到最優搭配，是工程師和采購人員必須攻克的難題。

一、長行程與高負載組合的核心挑戰

精度保持難題：長行程下，模組的傳動部件易出現彈性變形、振動，疊加高負載持續作用會加劇此類問題，導致定位精度和重復定位精度難以維持，影響加工質量和生產效率。

剛性不足風險：高負載加大模組底座、導軌應力，長行程下應力分布更不均，易產生彎曲扭曲變形、降低整體剛性，嚴重時可致模組損壞、引發生產事故。

成本控制困境：長行程高負載工況下，盲目選用大規格高性能模組會抬高采購成本;若選型不當，還將增加后期維修換件的運維成本。

二、明確核心需求參數

負載能力：不能只看靜態負載，更要關注動態負載，需兼顧運動加減速慣性力與偏心安裝力矩的承載能力。同時，建議預留20%-30%的安全余量，以應對生產過程中的瞬時沖擊和負載波動。

行程與安裝空間：有效行程需完全覆蓋設備的運動范圍，同時要結合安裝場地的實際空間，考量模組總長與布局的適配性。此外，建議預留約50mm的行程余量，以備后續生產工藝調整或設備升級。

精度要求：根據工藝要求，明確所需的位置精度(絕對精度)和重復定位精度(重復性)。在滿足工藝要求的前提下，避免盲目追求過高精度，以免造成成本浪費。

三、傳動方式選擇

絲桿模組：憑借其定位精度高、負載能力強的特點，在重負載、對精度要求高的場景中應用廣泛。但當行程超過1.5米時，絲桿的加工難度和成本會顯著上升，同時絲桿的下垂問題也會影響精度。因此，絲桿模組更適合行程適中(一般不超過1.5m)、對精度要求高的精密裝配、檢測等場景。

同步帶模組：以其超長行程(可達數十米)、高運行速度和低成本的優勢，成為長行程、重負載且對精度要求適中場景的理想選擇。同步帶的精度略遜于絲桿模組，對于超高精度要求的場景，同步帶模組可能無法滿足需求。

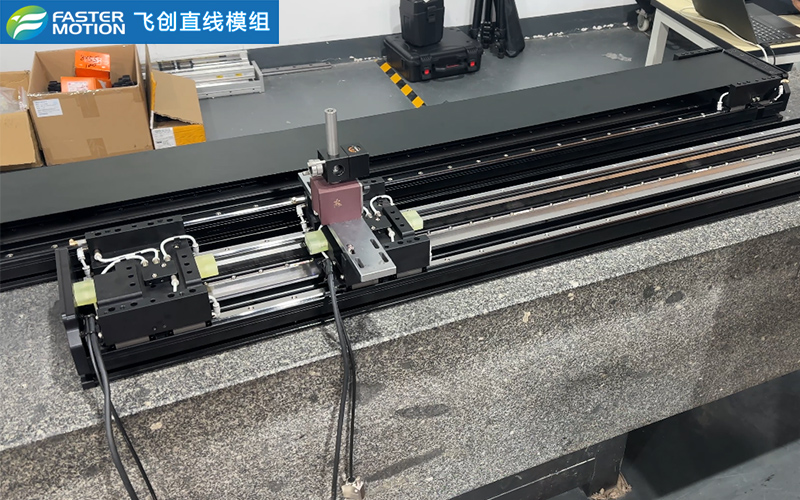

直線電機模組?：取消了絲桿、皮帶等中間傳動機構，支持?超長行程(定制可達60米)?，且在高速度下仍能保持平穩，是超高精度、超長行程高負載場景的首選。重復定位精度高達±0.002mm，推力大，響應快，尤其適合對精度、速度、行程及維護要求均極高的高端重負載場景，如半導體制造、高端檢測設備。

四、結構設計與環境適配

底座與導軌?：長行程、高負載工況下，應選用?寬導軌間距?、?高截面底座?，增強抗扭剛性;偏載或懸臂工況需特別加強側向支撐??。

安裝與支撐：超長行程模組需增設中間支撐防下垂，其數量與位置按模組長度、負載及速度合理配置;同時規范安裝方式，水平安裝保證水平度、垂直安裝做好防墜落，基座需具備足夠剛性以保障運行精度。

環境防護：粉塵、煙霧等惡劣工況下，長行程高載模組需具備良好防護性能，可配備伸縮式防塵罩、防護裙邊或高等級密封，保護導軌與傳動部件，降低維護頻率。

長行程與高負載場景下的線性模組選型，是一個綜合考量負載、行程、精度、傳動方式、結構設計和環境適配等多方面因素的系統工程。只有精準定位需求，科學選擇傳動方式，注重結構與環境的適配，才能選出最適合的線性模組，為工業自動化生產線的高效、穩定運行筑牢基礎。

?飛創(Faster Motion)?：專注高負載、長行程直線電機模組，產品最大負載達?500kg?，行程?60米?，重復定位精度?±0.002mm?，廣泛應用于FPD、半導體、新能源等領域。并且提供定制化服務與全流程技術支持，適合對穩定性要求高的工業客戶。
