在工業自動化與工業物聯網深度融合的速凍食品加工領域，加工與包裝環節的協同效率直接決定產能與產品品質。速凍食品生產需實現全流程自動化協同，而不同品牌、不同總線協議的PLC主站異構互聯，是制約數據互通的核心瓶頸。本文以某速凍食品加工包裝產線項目為背景，闡述如何依托塔訊TX161-RE-ECS/EIS工業網關（物聯網網關、智能網關），實現施耐德Modicon M系列PLC（EtherNet/IP主站）與貝加萊PLC（EtherCAT主站）異構互聯，通過協議轉換完成EtherNet/IP轉EtherCAT，打通數據通道，實現全流程協同，為同類項目提供參考。

一、案例背景

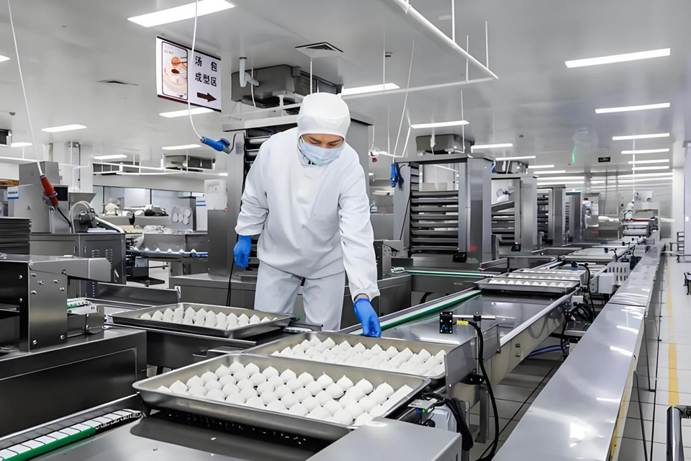

本次項目位于某大型速凍食品企業，核心產線專注于速凍水餃、湯圓等產品的加工與包裝，核心需求是打破加工與包裝環節通訊壁壘，實現全流程自動化協同，依托工業物聯網技術實現數據可監控、可追溯，打造符合工業自動化標準的智能化生產線。

現場原有兩大核心PLC主站分工協同：施耐德Modicon M系列PLC（EtherNet/IP主站）負責加工環節控制，涵蓋和面、包餡、成型設備的啟停、參數調節及數據采集，支撐工業自動化生產；貝加萊PLC（EtherCAT主站）負責包裝環節控制，對接分揀、包裝、貼標設備，采集包裝數據并完成全流程控制。

核心痛點為總線協議不兼容：施耐德與貝加萊PLC采用不同總線協議，無法直接數據互通，導致包裝設備無法根據加工節奏動態調整，易出現物料堆積或設備閑置；加工與包裝數據分散存儲，缺乏專業數據采集器與傳輸通道，無法實現全流程追溯，質量排查效率低下，不符合工業物聯網精細化管理要求。

項目引入塔訊TX161-RE-ECS/EIS工業網關，通過協議轉換實現EtherNet/IP與EtherCAT雙向互通，發揮數據采集器作用，采集生產數據并上傳，推動工業物聯網技術落地。

現場環境貼合生產工況：車間占地5000㎡，劃分四大功能區，溫度-5℃~25℃、濕度40%-65%，存在電磁干擾，符合工業自動化設備運行要求。現場部署兩大PLC及塔訊網關各1臺，配套4臺和面機、6臺包餡機等設備，通過工業千兆交換機構建完整工業物聯網控制體系。

二、協議轉換網關功能簡介

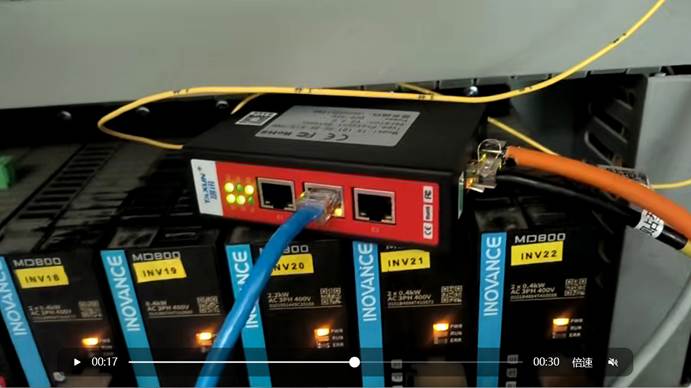

塔訊TX161-RE-ECS/EIS網關是專為工業物聯網、工業自動化場景設計的工業網關（物聯網網關、智能網關），核心聚焦總線協議轉換、數據采集與傳輸，解決異構設備通訊兼容問題，核心功能如下：

1.協議轉換核心功能：專注EtherNet/IP與EtherCAT高速雙向轉換，核心實現EtherNet/IP轉EtherCAT穩定傳輸，內置多種總線協議解析模塊，可自動識別兩大PLC數據并完成格式轉換，無需修改原有PLC程序，同時支持Modbus、Profinet等常見協議，兼容性極強。

2.數據采集與傳輸功能：作為專業數據采集器，可實時采集兩大PLC及設備的核心生產數據，采集頻率10ms-10s可調，經過濾加密后傳輸至MES系統與監控中心，支撐監控、追溯與調度，助力工業物聯網體系搭建。

3.產線協同控制功能：支持協同調度邏輯配置，可根據加工數據自動向包裝環節下發指令，實現設備自動化聯動，避免物料堆積或閑置，推動工業自動化升級。

4.穩定性保障功能：工業級硬件設計，抗電磁干擾強，支持寬電壓輸入及過壓、過流保護，內置看門狗機制，可自動重啟、斷線重連，滿足24小時不間斷作業需求，保障工業物聯網系統穩定運行。

5.遠程運維功能：支持遠程配置、升級與故障排查，記錄通訊及采集日志，降低運維成本，提升運維效率，助力工業自動化產線精細化管理。

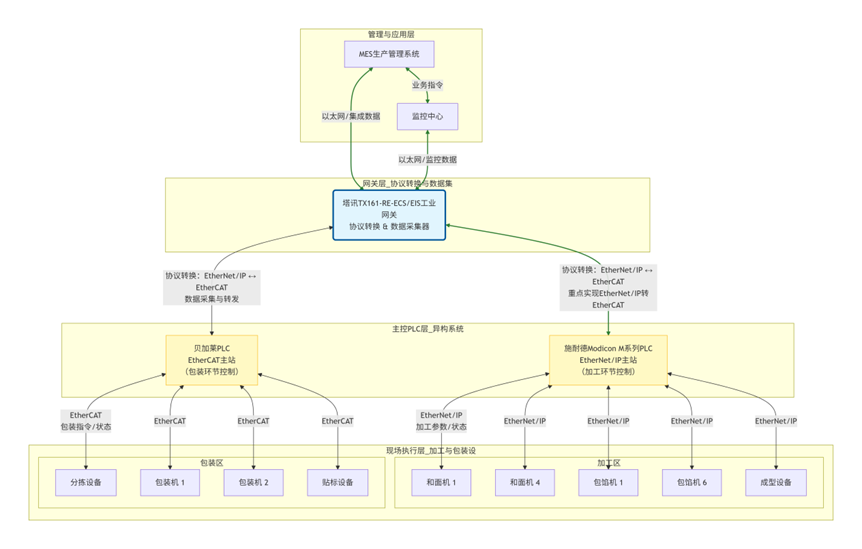

三、系統結構拓?fù)鋱D

四、解決方案

針對異構PLC互聯痛點，結合全流程協同需求，依托塔訊網關核心功能，制定整體解決方案，核心目標是打通通訊壁壘，提升產線效率與品質，推動工業自動化與工業物聯網深度融合。

4.1解決方案核心思路

以塔訊TX161-RE-ECS/EIS工業網關（智能網關、物聯網網關）為核心，搭建互聯鏈路，通過協議轉換實現EtherNet/IP與EtherCAT雙向互通，重點完成EtherNet/IP轉EtherCAT傳輸；利用數據采集器功能采集全流程數據并集成，傳輸至MES系統實現監控與追溯；搭建運維體系，保障系統穩定運行。

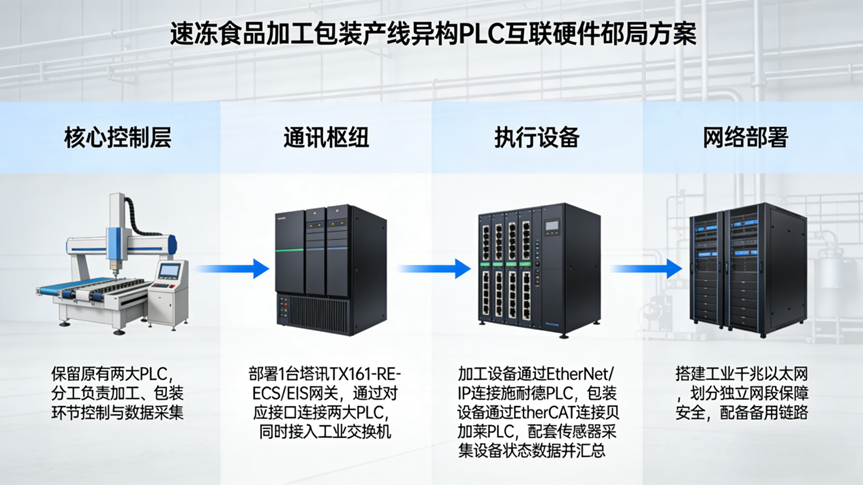

4.2硬件部署方案

1.核心控制層：保留原有兩大PLC，僅調整網絡與參數，分工負責加工、包裝環節的控制與數據采集，形成完整工業自動化控制體系。

2.通訊樞紐：部署1臺塔訊網關，通過對應接口連接兩大PLC，同時接入工業交換機，實現與MES系統、監控中心的數據交互。

3.執行設備：加工設備通過EtherNet/IP連接施耐德PLC，包裝設備通過EtherCAT連接貝加萊PLC，配套傳感器采集設備狀態數據并匯總。

4.網絡部署：搭建工業千兆以太網，劃分獨立網段保障安全，配備備用鏈路，避免生產中斷，支撐工業物聯網系統穩定運行。

4.3軟件配置方案

1.網關協議轉換配置：登錄網關后臺，設置兩大PLC為主站、網關為從站，配置協議轉換規則與頻率（50ms），重點優化EtherNet/IP轉EtherCAT效率，實現總線協議無縫兼容。

2.數據采集與集成配置：設置50ms采集頻率，明確采集核心數據，配置集成規則與傳輸參數，開啟緩存功能，確保數據實時準確傳輸。

3. MES系統配置：部署MES系統對接網關，搭建可視化監控界面，配置數據追溯與異常預警功能，及時響應質量與設備異常。

4.監控中心配置：對接MES系統與網關，實現數據實時監控、存儲，配置統計分析模塊，為生產調度與運維提供數據支撐。

五、實施配置過程

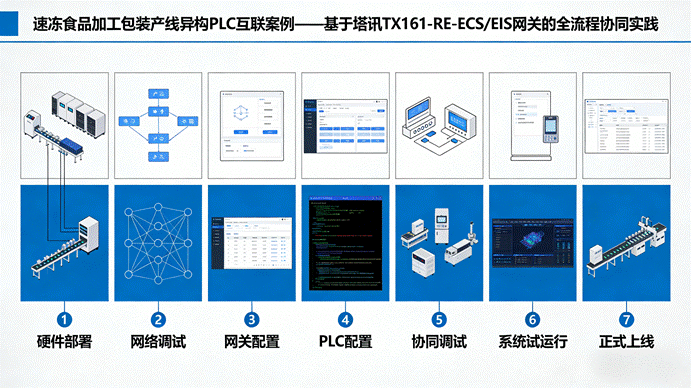

本次項目實施配置過程嚴格遵循“硬件部署→網絡調試→網關配置→PLC配置→協同調試→系統試運行→正式上線”的流程，確保每一步配置準確無誤，保障系統穩定運行，具體實施配置過程如下，貼合工業自動化項目實施規范。

5.1前期準備工作

1.設備檢查與調試：全面檢查施耐德Modicon M系列PLC、貝加萊PLC、塔訊TX161-RE-ECS/EIS工業網關及各類執行設備，確認硬件完好、參數達標；單獨調試各設備，確保PLC可正常控制對應設備，網關可正常啟動聯網。

2.網絡搭建與測試：搭建工業級千兆以太網，部署交換機并劃分網段，接入各類設備；測試網絡穩定性與傳輸速度，確保無中斷、無丟包，保障工業物聯網網絡通暢。

3.配置軟件安裝與調試：在工作人員電腦上安裝網關配置軟件及兩大PLC編程軟件，完成激活調試，確保軟件可正常連接設備、進行參數配置與程序編寫。

5.2硬件部署與接線

1.核心設備部署：將兩大PLC及塔訊網關安裝于車間控制機柜，固定牢固、通風良好，遠離強電磁干擾設備；按預設位置部署加工、包裝設備，保障流程順暢、互不干擾，貼合工業自動化產線布局。

2.接線操作：按系統拓?fù)鋱D精準接線，將網關對應接口分別與兩大PLC連接，同時接入工業交換機；將各類執行設備、傳感器與對應PLC連接，確保信號正常傳輸；接線后全面檢查，杜絕短路、接反等故障。

5.3網關參數配置（核心步驟）

1.網關登錄：打開塔訊網關配置軟件，用網線連接電腦與網關，設置同網段IP，輸入默認賬號密碼登錄后臺配置界面。

2.網絡參數配置：設置網關IP、子網掩碼等參數，確保與其他設備網絡互通，配置通訊端口避免沖突。

3.協議轉換配置：選擇“EtherNet/IP→EtherCAT”雙向轉換模式，分別配置兩大PLC為主站、網關為從站的協議參數，設置50ms轉換頻率，保存配置生效。

4.數據采集與集成配置：選擇采集源并設置采集參數，明確核心采集數據；配置數據集成規則，關聯加工與包裝數據，設置傳輸目標并開啟緩存，重啟網關使配置生效。

2.網絡參數配置：設置網關IP、子網掩碼等，確保與其他設備網絡互通，配置通訊端口避免沖突。

3.協議轉換配置：選擇雙向轉換模式，配置兩大PLC與網關的協議參數，設置50ms轉換頻率，保存生效。

4.數據采集與集成配置：選擇采集源與參數，配置集成規則與傳輸目標，開啟緩存，重啟網關生效。

5.4 PLC參數配置

1.施耐德Modicon M系列PLC配置：打開編程軟件連接PLC，配置EtherNet/IP網絡參數并設為主站，匹配網關從站地址；編寫加工設備控制程序，配置數據交互參數，下載程序并重啟PLC生效。

2.貝加萊PLC配置：打開編程軟件連接PLC，配置EtherCAT網絡參數并設為主站，匹配網關從站地址；編寫包裝設備控制程序，配置數據交互參數，下載程序并重啟PLC生效。

5.5協同調試與系統試運行

1.單機調試：分別調試加工、包裝設備，通過PLC下發指令，確保設備可正常完成對應作業，運行無異常，符合工業自動化運行標準。

2.協同調試：啟動網關，測試兩大PLC數據交互及協議轉換效果，確認EtherNet/IP轉EtherCAT傳輸實時準確；測試數據集成與系統預警功能，確保正常響應。

3.系統試運行：協同調試通過后，系統試運行7天，實時監控設備運行、數據傳輸情況，記錄核心指標，及時優化異常問題，保障系統適配生產需求。

5.6正式上線與人員培訓

1.正式上線：試運行通過后，系統切換至正常運行模式，確保加工、包裝數據實時集成追溯，實現全流程智能化管理，推動工業自動化與工業物聯網深度融合。

2.人員培訓：為一線及運維人員開展系統操作、網關配置、PLC操作、故障排查等培訓，確保工作人員熟練操作、運維人員可及時處理異常，保障系統長期穩定運行。

六、項目痛點、應用效果及實施前后對比

6.1項目核心痛點

1.異構PLC通訊壁壘：兩大PLC總線協議不兼容，無法數據互通，制約工業自動化產線高效運行。

2.數據無法集成與追溯：數據分散存儲，缺乏專業數據采集器與傳輸通道，質量排查效率低，不符合工業物聯網精細化管理需求。

3.產線效率與質量管控不足：加工與包裝無法協同，產線效率低，產品包裝合格率偏低。

4.運維成本高：人工投入大，故障排查難度大、周期長，增加企業生產成本。

6.2項目應用效果

1.打通異構通訊壁壘：通過網關協議轉換，實現EtherNet/IP與EtherCAT雙向轉換，兩大PLC實時互通，為工業自動化協同提供核心支撐。

2.實現數據集成與追溯：依托網關數據采集器功能，完成數據集成關聯，質量問題排查效率提升75%以上，實現產品質量可追溯。

3.提升產線效率與產品質量：加工與包裝自動化協同，產線效率提升45%以上，產品包裝合格率從92%提升至99.2%，符合工業自動化標準。

4.降低成本：人工成本降低40%以上，運維成本降低30%以上，提升工業自動化產線精細化管理水平。

5.保障系統穩定：網關工業級設計，設備故障率降低70%以上，通訊中斷率為0，滿足24小時不間斷作業需求。

6.3項目實施前后效果對比

核心指標對比如下表所示：

七、案例總結

本次速凍食品加工包裝產線異構PLC互聯項目，依托塔訊TX161-RE-ECS/EIS工業網關（物聯網網關、智能網關）的協議轉換、數據采集功能，成功破解總線協議兼容難題，完成EtherNet/IP轉EtherCAT傳輸，實現加工、包裝全流程協同與數據追溯，圓滿完成項目目標，為同類項目提供可復制經驗。

項目充分體現了工業物聯網、工業自動化技術的核心價值，凸顯了協議轉換、物聯網網關、數據采集器、工業網關在異構設備互聯中的關鍵作用。塔訊網關有效解決通訊難題，實現數據統一管理，提升產線效率、降低成本，推動生產線向智能化、精細化發展。

項目實踐總結關鍵經驗：一是選擇可靠工業網關可降低改造難度；二是協議轉換的準確性與實時性是協同核心；三是數據采集與集成是質量追溯的基礎；四是規范實施流程保障系統穩定。

隨著工業4.0推進，異構設備互聯將成為行業常態。未來可依托本次經驗，拓展工業物聯網應用場景，優化網關功能，實現更多設備異構互聯，推動速凍食品加工行業持續升級。

（相關技術交流咨詢售后請與王工留言）
