作為深耕工業市場多年的半導體解決方案供應商，瑞薩一直致力于為工業4.0和工業物聯網（IIoT）應用鋪平道路，提供先進可靠的實時控制芯片，并在多協議工業以太網、安全工業網絡、協議棧和可擴展的應用方案支持。

近期，瑞薩電子攜手合作伙伴米爾電子發布高端MPU處理器RZ/T2H的CPU模組MYC-YT2HX核心板及開發板。該產品在前代產品RZ的基礎上進行了全面升級，RZ/T2H以其強大的硬件支持、全面的軟件開發工具、豐富的工業以太網協議和安全解決方案，以及多操作系統的靈活配置，為客戶提供了一個全方位、高效率的開發環境。MYC-YT2HX核心板的推出，旨在解決工業數字化進程中對高性能產品升級以及對復雜網絡控制的需求，如工業機器人、PLC、CNC、DCS和運動控制器等。該產品以郵票孔336 PIN LCC+LGA封裝設計，品質可靠；提供2G LPDDR4+8G eMMC的工業級核心板，并提供配套開發板供開發者評估使用。

點擊可查看大圖

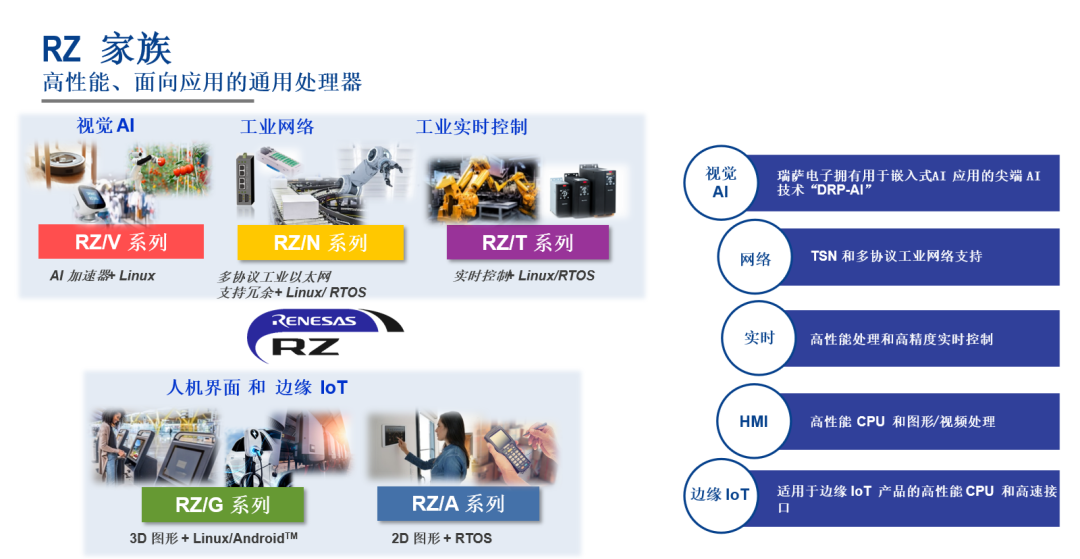

瑞薩電子提供豐富的嵌入式處理器，分別針對視覺AI，工業網絡及控制，人機界面及邊緣IoT市場和應用。

點擊可查看大圖

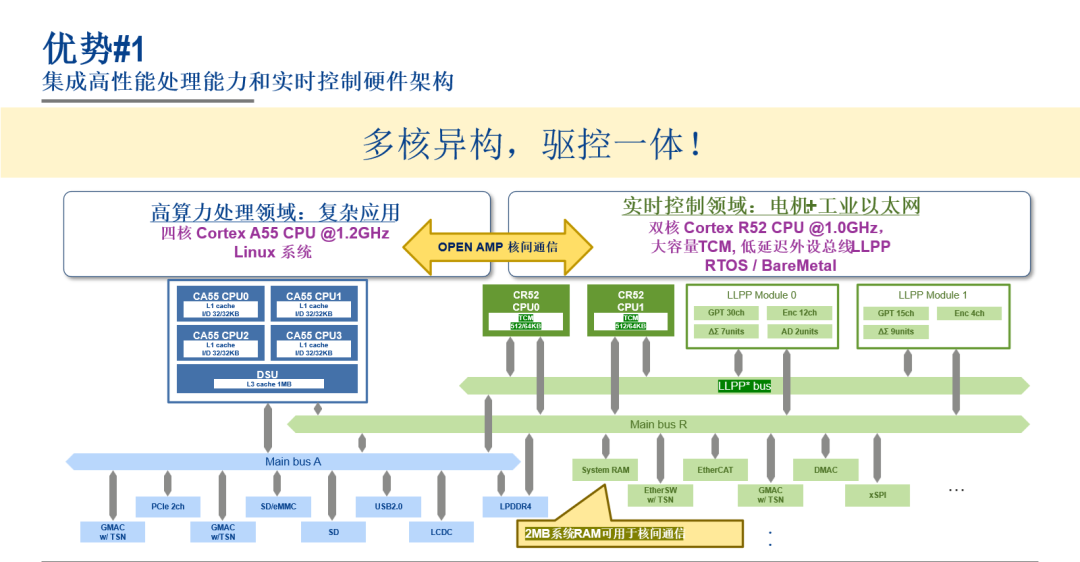

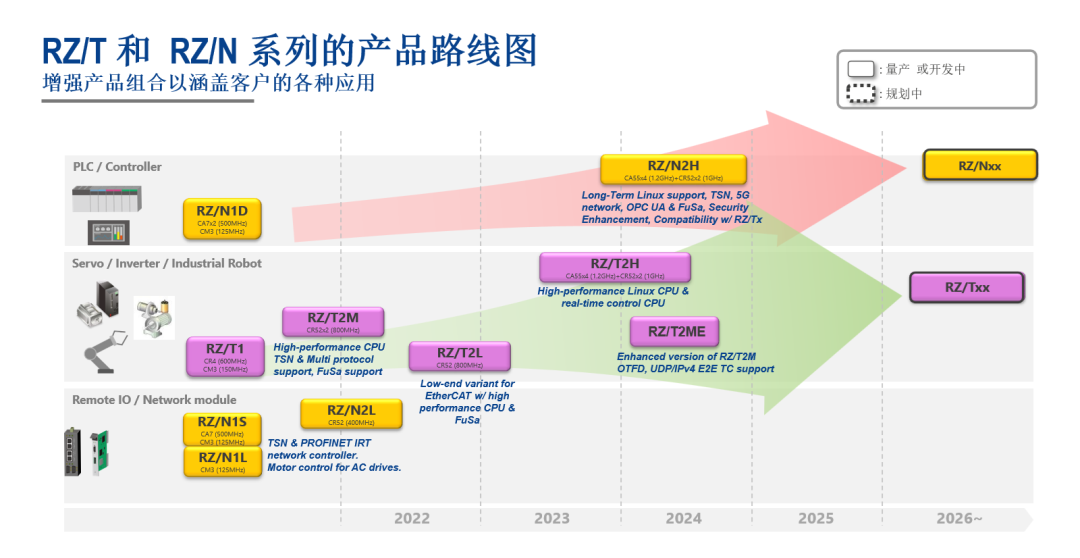

深耕于工業領域多年，瑞薩電子推出RZ/T和RZ/N系列滿足市場對于高精度控制和工業網絡方面的需求。而今天所介紹的RZ/T2H和RZ/N2H繼承前代優秀的性能和IP，增加了新的Cortex-A55內核，集實時控制和應用處理為一體的MPU產品。

點擊可查看大圖

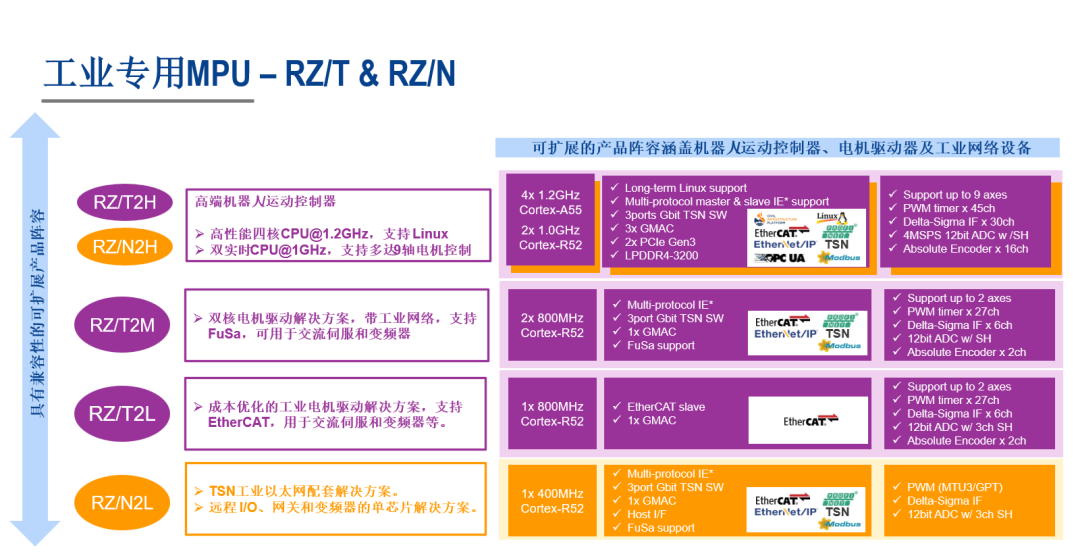

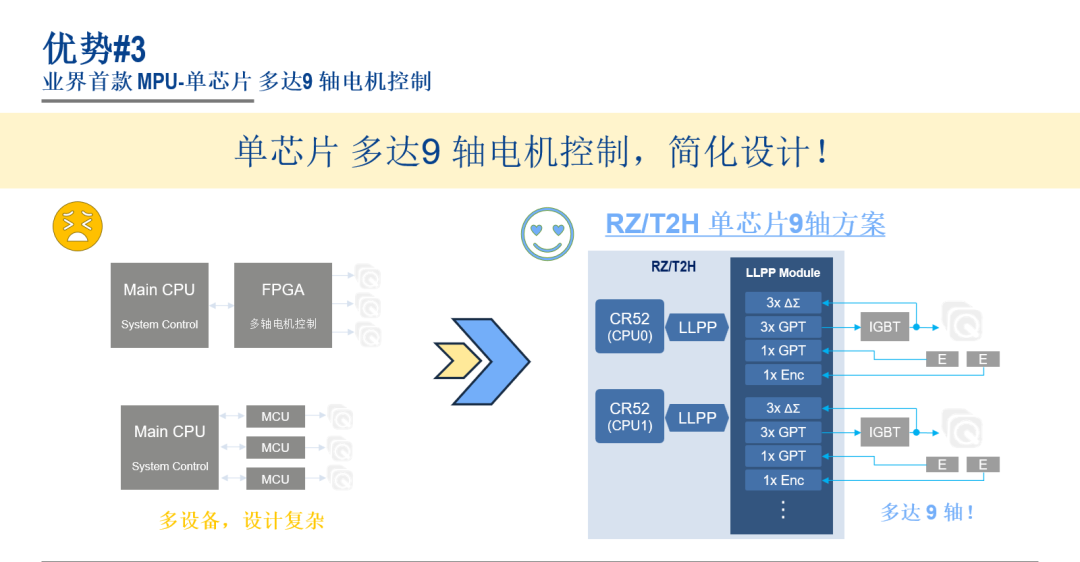

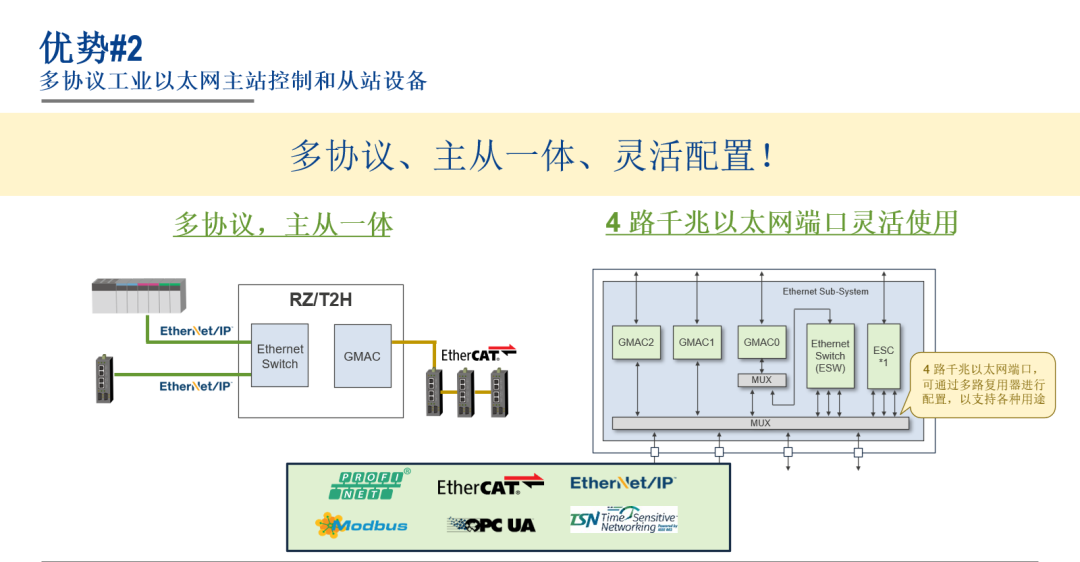

瑞薩RZ/T2M，RZ/T2L和RZ/N2L已廣泛用于工業自動化領域，如伺服控制，變頻控制，工業網關，遠程IO等。全面支持多協議工業以太網如EtherCAT，PROFINET，EtherNet/IP等。RZ/T2H和RZ/N2H將性能進一步提升，Cortex-R52運行在1GHz頻率，并且加入了多達應用處理內核Cortex-A55，可運行Linux等操作系統，集應用處理和實時控制為一身。芯片自身還內置多個PWM定時器，ADC，DSMIF及編碼器接口，單芯片可控制多達9軸的電機控制，大大簡化機器人多軸控制的電路設計。

點擊可查看大圖

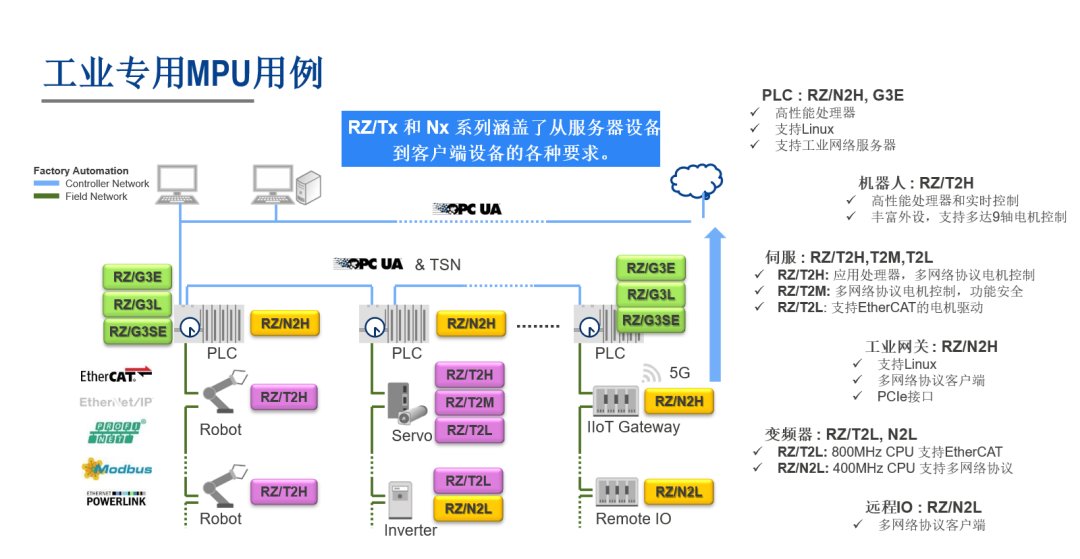

瑞薩RZ/T和RZ/N系列可全面覆蓋工業自動化中各個部件對芯片的需求。

左右滑動查看完整內容

點擊可查看大圖

點擊可查看大圖

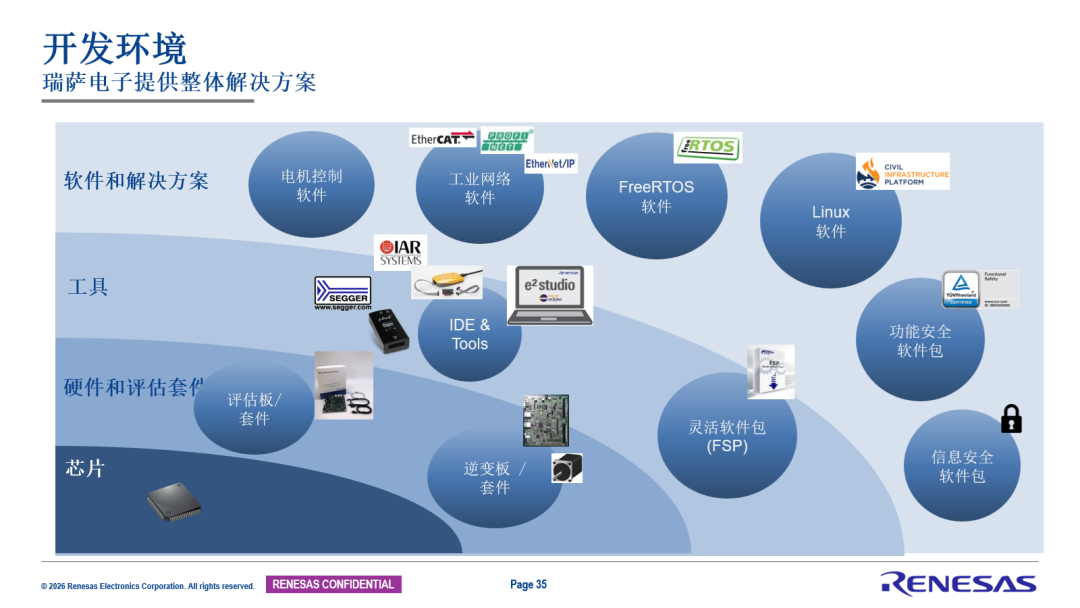

除了芯片以外，瑞薩電子還提供完整的開發環境和整體的解決方案。軟件方面我們提供電機控制算法，工業網絡協議棧，操作系統，功能安全和信息安全開發包。開發工具有SEGGER，IAR，瑞薩自研的e2studio和靈活軟件包。我們還提供多種評估套件和合作伙伴開發套件，加速項目評估和設計。

點擊可查看大圖

米爾電子是一家專注于嵌入式處理器模組設計、研發、生產和銷售于一體的公司，擁有15年的電子設計經驗，分別擁有深圳總部，武漢研發中心及多個銷售服務中心。

點擊可查看大圖

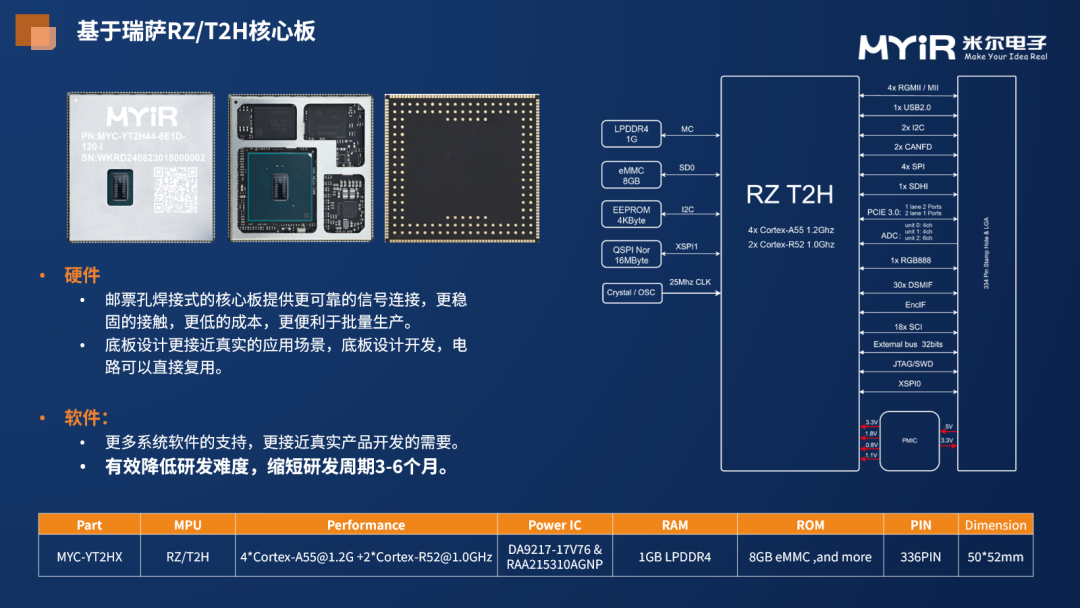

米爾電子基于高性能微處理器RZ/T2H開發出的核心板，配備1~2GB LPDDR4，8GB eMMC內存，集芯片，存儲和電源于一身。

點擊可查看大圖

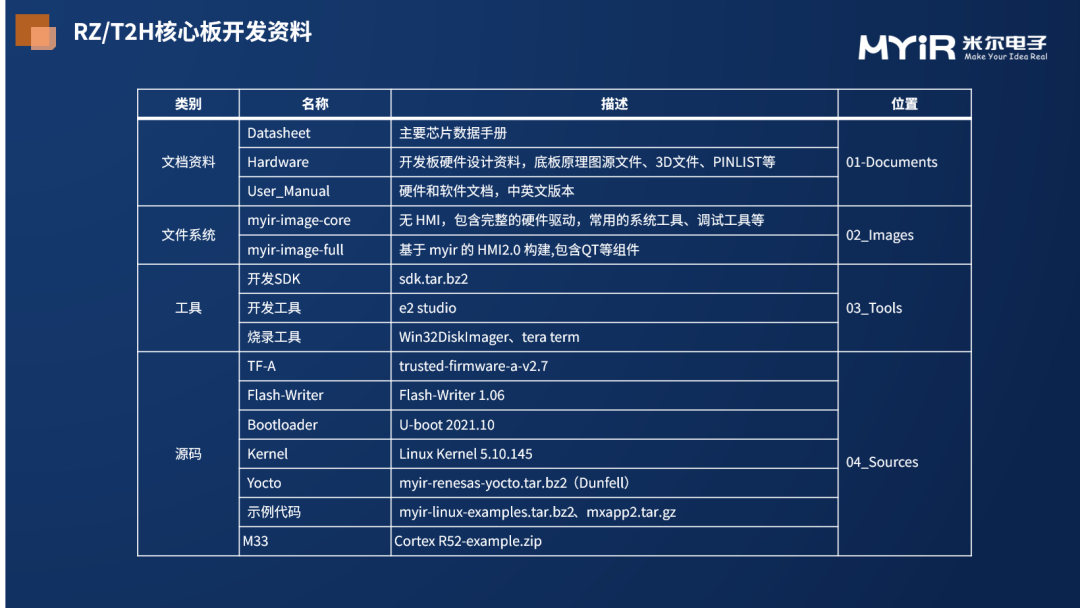

除了硬件以外，米爾為開發者提供配套的資料和SDK，如用戶手冊及硬件資料，文件系統及驅動，開發工具和源碼等。有效降低研發難度，縮短研發周期3-6個月。用戶可訪問米爾開發者中心獲取。

點擊可查看大圖

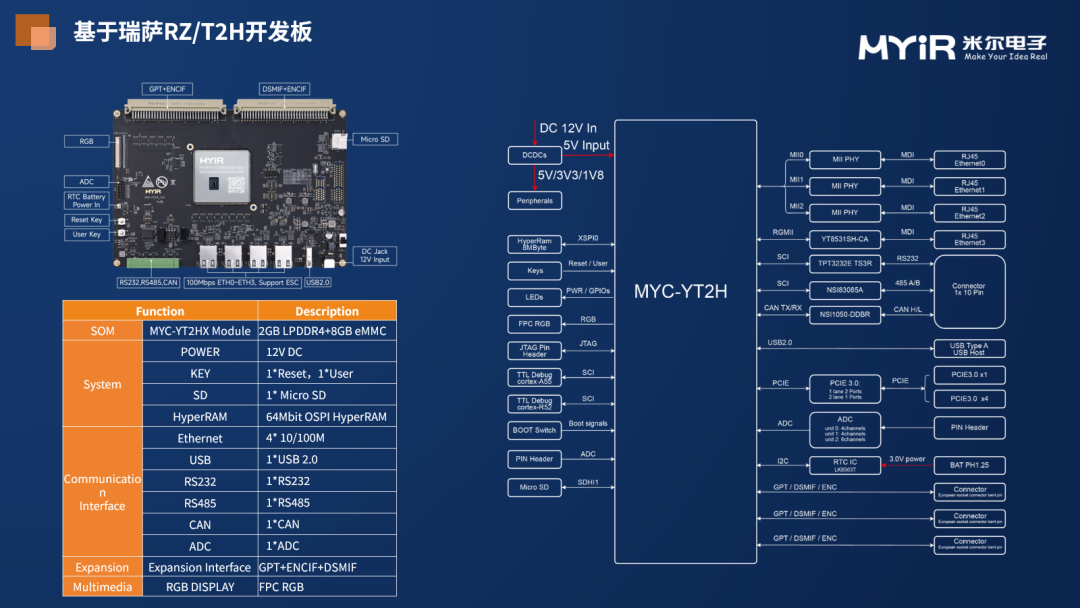

針對于核心板，米爾還提供配套的開發板，以方便前期的評估和研發。

左右滑動查看完整內容

點擊可查看大圖

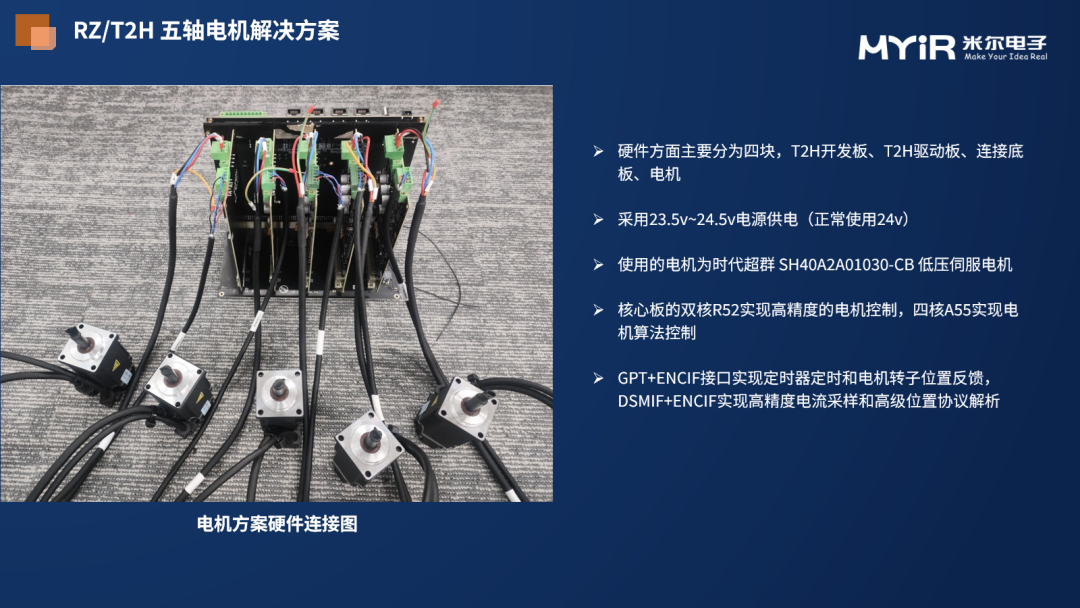

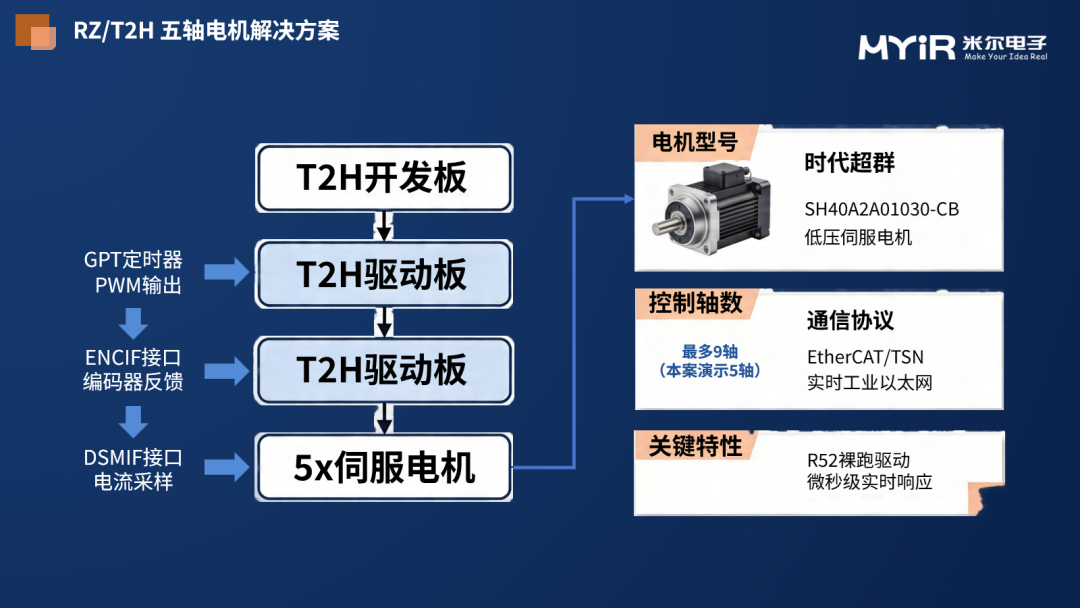

針對于多軸電機控制，米爾電子基于開發板做了5軸的電機驅動方案。利用兩個高性能Cortex-R52實時內核，實現5軸伺服電機的電流/速度/位置三環控制。用戶可申請該硬件套件進行評估和測試。

瑞薩嵌入式小百科

問答精選

Q1：RZ/T與RZ/N系列主要面向哪些工業場景？與其他工控芯片相比有何不同？

A1：RZ/T側重實時控制（伺服、機器人關節），RZ/N側重多協議通信（遠程IO、網關）。瑞薩產品在設計初期即針對工業現場需求進行了高度集成，減少了外部FPGA等器件的依賴。

Q2：芯片與FPGA通信支持哪些接口？

A2：支持PCIe或XSPI接口。但瑞薩的理念是提高集成度，芯片性能已足夠高，許多客戶在電機驅動應用中已省略了外部FPGA。

Q3：核心板開發提供哪些SDK和調試工具？

A3：提供完整的硬件資料（原理圖、結構圖）及軟件資料（SDK源碼、Uboot、Kernel、OpenPLC Engine、Qt源碼等）。

Q4：米爾針對T2H做了哪些針對性的功能優化？

A4：針對OpenPLC Engine和LVGL進行了功能優化。

Q5：4x Cortex-A55+2x Cortex-R52采用何種核間通信與內存共享機制？

A5：采用OpenAMP實現核間通信。

Q6：是否集成電機控制專用協處理器？

A6：電機控制是用的R52_0，或R52_1?；蛘邇蓚€R52核同時處理。

Q7：從RZ/T1，T2M系列遷移至RZ/T2H，軟件代碼復用率有多少？是否有官方的遷移指南或工具降低研發難度？

A7：因為BSP部分是瑞薩的FSP自動生成的，所以應用層代碼復用率高。官網有對應的FSP包，用戶可以基于該FSP生成代碼后，移植應用層代碼過去。

Q8：RZ/T2H集成16路編碼器接口，具體支持哪些協議？

A8：EnDat 2.2（ENDAT），BiSS-C （BISS），HIPERFACE DSL（HDSL），and A-format（AFMT）。

Q9：RZ/T2H核心板最大支持多少電機同步控制？

A9：目前核心板和開發板所引出資源可以支持5軸電機控制，米爾電子提供該方案以支持客戶快速評估。而RZ/T2H內置了45路PWM Timer，30路Delta-Sigma解調器，3個ADC單元及16路編碼器接口，可最多支持9軸伺服電機控制。

Q10：RZ/T2H配備內存嗎？有多大？

A10：片上有2MB的SRAM。MPU需要擴展DDR，可以加1G/2G/4G/8G等。
