應用背景

2025年全球筋膜槍市場規模突破131億元，中國以45.9億元規模占據全球35%份額，年復合增長率達53.7%。北美、歐洲、亞太三足鼎立，合計貢獻超93%的全球銷量，其中全球銷量中家庭用戶占比72%，專業康復機構采購量年增21%，形成“家用日常+專業醫療”雙輪驅動格局。

市面上的筋膜槍操控方式分為觸摸按鍵和輕觸按鍵：輕觸按鍵機械結構功耗低但缺乏科技感，觸摸按鍵科技感強但功耗高。

針對這一痛點，中微愛芯推出筋膜槍解決方案，以AiP8F3516為主控，搭載愛芯特有的觸摸低功耗技術庫，為小家電廠商提供“高觸控體驗+低功耗運行”的雙重解決方案。

產品參數

工作電壓：5V

供電方式：內置鋰電池

額定功率：7.5W

工作溫度：-20℃-80℃

待機功耗：≤50uA

按摩檔位：30檔可調

操控方式：觸摸按鍵

顯示面板：LED + 數碼管

保護功能：堵轉保護，低電保護，充電保護

電機類型：無刷電機

其他功能：掉電記憶

解決方案

觸摸按鍵實現低功耗功能的常見方式通常是定時喚醒-檢測-睡眠的循環模式。但觸摸掃描時間會隨按鍵數量增加而延長，導致喚醒狀態持續時間增加，而MCU在喚醒狀態下的動態電流消耗較高，使得系統整體功耗上升。據實測數據，市面常見方案中觸摸控制模塊的靜態功耗普遍高于100uA。

本方案采用愛芯AiP8F351X并聯模式低功耗觸摸算法庫，具有三大優勢：

開發友好：提供完整移植指南與詳細注釋文檔，降低開發門檻；

極致低功耗：實現觸摸控制模塊靜態功耗低于30uA；

性能穩定：低功耗的同時響應速度快。

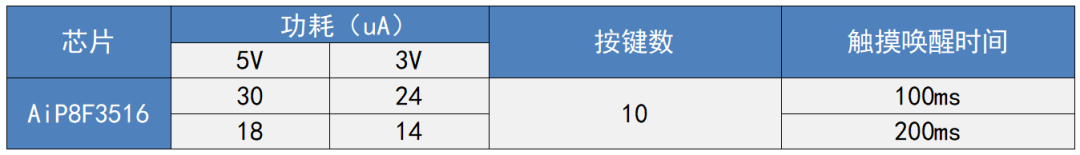

觸摸低功耗性能：

芯片選型

手持筋膜槍由顯示板與電源板構成。

顯示板主控芯片采用中微愛芯AiP8F3516芯片作為主控單元，搭配AiP7550將電池電壓降至5V給AiP8F3516供電。顯示板完成觸摸檢測，充電管理，低功耗處理，顯示處理，以及無刷電機的輸出控制。方案采用雙節電池串聯供電，充電時電源板將USB端5V的電壓升至8.4V給電池充電。

AiP8F3516芯片是一款觸摸型8051內核MCU芯片，內置16KB Flash，256B IRAM，1KB XRAM，觸摸采用CCT結構，無需片外觸摸電容，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測。

AiP7550是一款低功耗穩壓電路，實現將直流輸入電壓穩壓成固定5V輸出，提供200mA的輸出電流，并且集成了過流保護、短路保護。

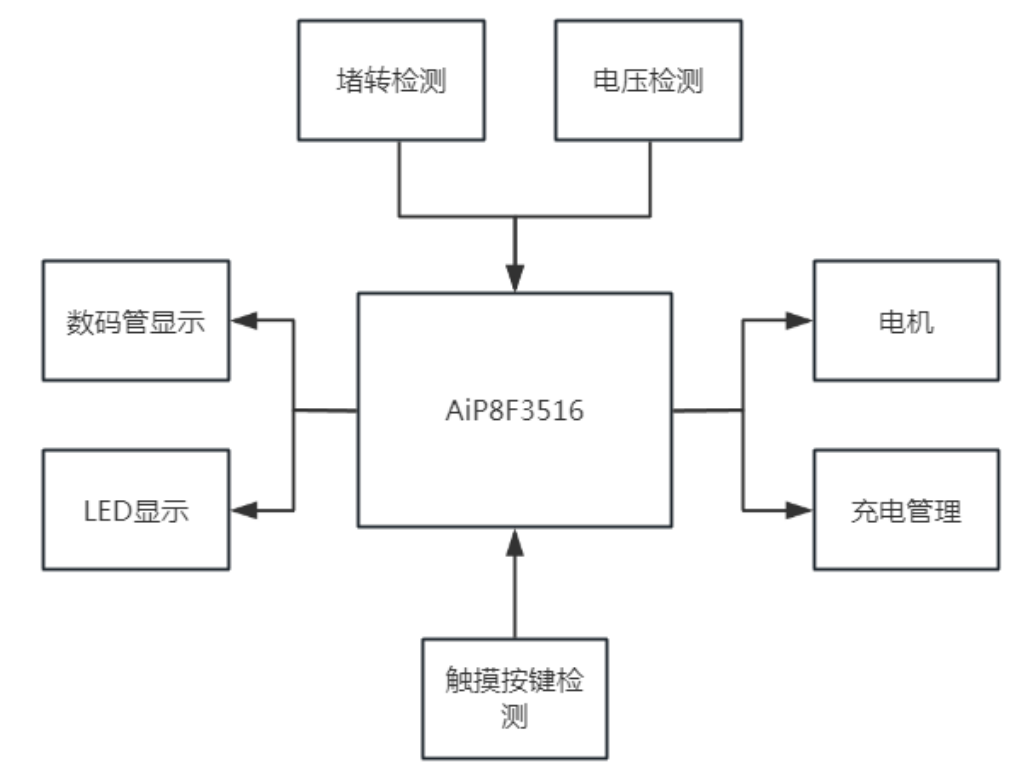

程序框圖

方案實物

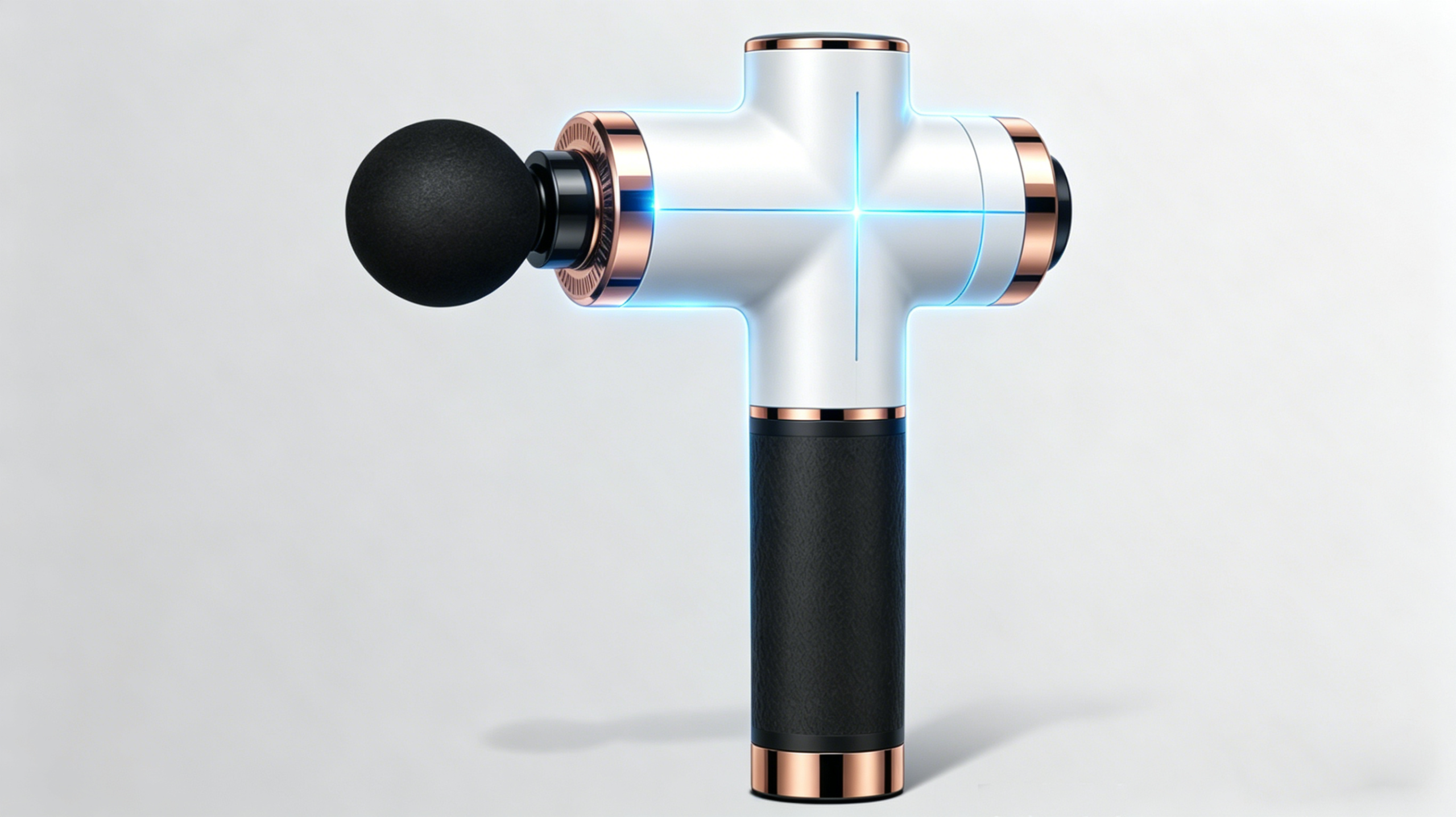

整機面貌

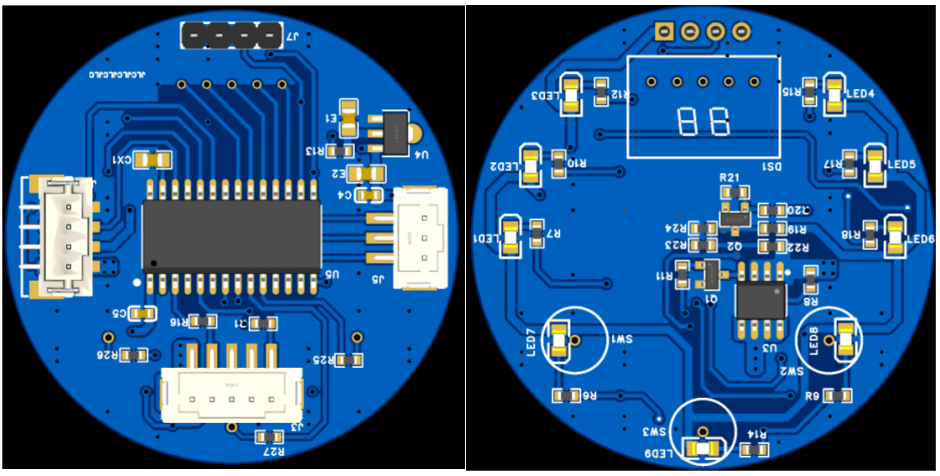

顯示板PCB

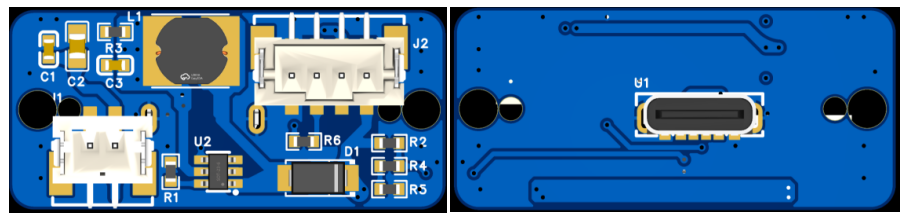

電源板PCB

芯片資源

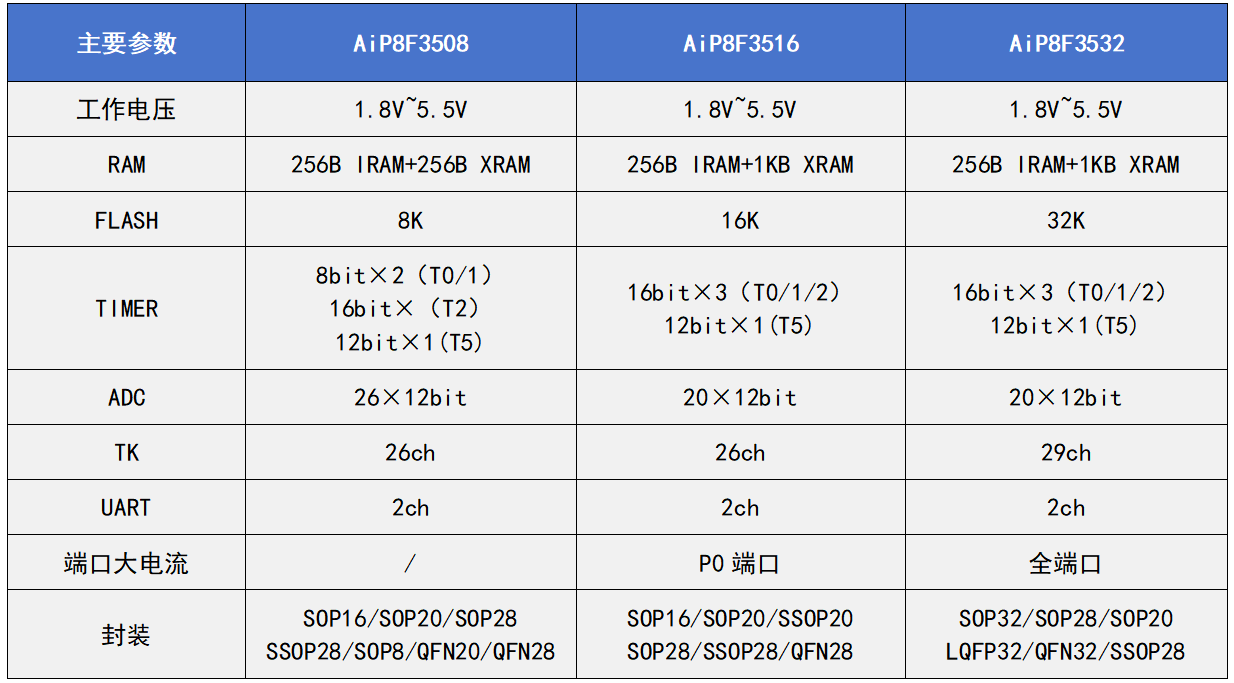

中微愛芯AiP8F35XX電路均可用于顯示板方案，具體參數如下表所示：

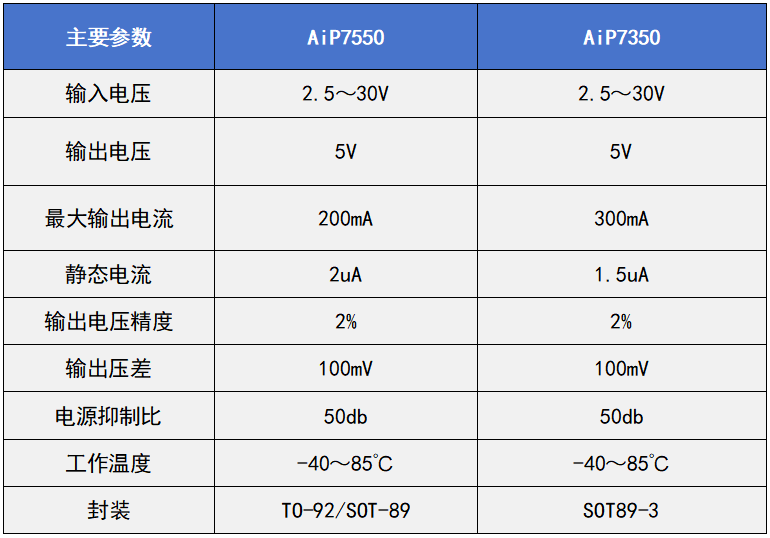

中微愛芯AiP7550/AiP7350電路均可用于顯示板方案，具體參數如下表所示：

結語

該手持筋膜槍方案靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。
