氫能產業正在全球范圍內加速落地，但一個根本性的安全問題始終橫亙?cè)诩夹g(shù)落地之路上：如何實時、全覆蓋地監測氫泄漏？

氫氣的爆炸極限寬至4.0%~74.5%（空氣中的體積濃度），擴散系數高達0.61cm2/s。這意味著一旦發生泄漏，極短時間內就能形成爆炸性混合氣團。傳統電化學式、催化燃燒式點式傳感器雖然技術成熟，但在大型工業場景中，它們的“單點檢測”模式天然存在盲區，且電子元件在氫氣環境中本身就是潛在風險源。

分布式光纖氫氣傳感技術，正是在這一背景下進入工程視野。它用一根特種光纖替代成百上千個獨立傳感器，實現沿光纖路徑的全尺度、全天候氫泄漏在線監測，正在成為氫能安全領域最具顛覆性的技術路線之一。

本文部分核心傳感架構研究，依托于淄博晟元新材料科技有限責任公司山東省科技型中小企業提升工程項目“面向核裝置狀態監測的邊緣智能光纖分布式傳感裝備研究與應用”（項目編號：2023TSGC0970），該項目為極端工業環境下的氫氣安全監測提供了關鍵技術支撐。

一、點式傳感器的工程困局

要理解分布式光纖技術的價值，需要先看清傳統方案的物理極限。

電化學式、半導體式、催化燃燒式——這些成熟的氫氣傳感器都共享一個根本性短板：只能感知安裝點附近局部區域的氫氣濃度。對于輸送距離數十公里的輸氫管道或面積廣闊的儲氫罐區，“全覆蓋監測”需要部署極高密度的傳感器，成本、布線、供電、校準維護的復雜度呈指數級攀升。

更深層隱患在于：這些傳感器依賴電信號工作，在需要防爆認證的氫氣環境中，本身就是潛在點火源。即便通過隔爆外殼和本安回路設計規避風險，系統復雜性和成本也會顯著增加。

“覆蓋范圍-部署成本-本質安全”三者構成傳統方案的“不可能三角”，在大型工業場景中幾乎無法同時滿足。

二、光纖方案的核心優勢：對癥下藥

分布式光纖氫氣傳感器的優勢，恰好精準回應上述三大痛點：

本質安全。光纖以光子為信號載體，無電火花產生，無需復雜的本安回路設計，從物理原理上杜絕了傳感器自身成為點火源的可能性。

抗電磁干擾。工業現場的高壓電纜、大功率電機、變頻器產生的強電磁場對電信號造成嚴重串?dāng)_，但對光纖中的光信號幾乎不產生影響。

分布式全尺度覆蓋。一根光纖即可實現沿路徑各點氫氣濃度的連續感知，空間分辨率可達米級甚至厘米級。配合OTDR技術，單套系統覆蓋數十公里范圍完全可行。

輕量化與柔性部署。光纖體積小、重量輕，可沿管道布設、纏繞安裝，甚至嵌入高壓儲氫瓶纏繞層或輸氫管道內襯等復合材料結構內部。

三、技術原理深度拆解：光纖如何“嗅”到氫氣？

分布式光纖氫氣傳感的技術邏輯分為三個層面：功能材料提供化學敏感性和選擇性，光學結構將化學信號調制為光信號，信號解調與定位技術實現分布式感知。

3.1氫敏材料：化學感知的起點

鈀（Pd）及其合金是目前最經典的方案。氫分子在鈀表面離解為氫原子，擴散進入鈀晶格形成鈀氫化物（PdH?），引起晶格膨脹和光學折射率改變。這一過程化學選擇性極高，CO、CH?等常見工業氣體幾乎不產生交叉干擾。

金屬氧化物路線以三氧化鎢（WO?）為代表。Pt/WO?納米復合膜暴露于氫氣時，鉑催化氫氧反應放熱，導致局部溫度升高。這種“催化放熱”機制將氫氣濃度信號轉化為溫度信號，可直接兼容分布式溫度傳感（DTS）系統。研究表明，通過增敏微結構設計，該路線靈敏度可提升16倍以上。

此外，石墨烯基復合材料、鈀修飾六方氮化硼（hBN）薄膜、金鈀核殼納米顆粒等新型氫敏材料也在快速研發中，為傳感器設計提供了更豐富的材料選擇。

3.2傳感結構：從化學變化到光學調制

光纖光柵型（FBG）。在光纖纖芯寫入周期性折射率調制結構。鈀膜涂覆于光柵區域并吸氫膨脹時，軸向應力改變光柵周期，反射波長隨之漂移。通過光譜解調精確測量波長漂移量，即可反算氫氣濃度。典型方案響應時間小于30秒。

漸逝場型。光在光纖中傳輸時并非100%被約束在纖芯，部分光以漸逝波形式滲透到包層。在包層集成氫敏材料，其與氫氣反應后光學吸收特性改變，“吃掉”部分傳輸光，引起光強衰減。該方案結構簡單，支持?jǐn)?shù)十米感知長度，適合長距離分布式監測。

表面等離子體共振型（SPR）。在光纖表面沉積Au/Pd貴金屬薄膜，激發表面等離子體共振。氫氣改變鈀膜介電常數，導致共振條件偏移，靈敏度可達較高水平。

3.3定位技術：OTDR與OFDR

光時域反射技術（OTDR）是分布式光纖傳感的核心定位手段。系統向光纖發射探測光脈沖，接收并分析不同位置返回的后向瑞利散射光。當某段光纖因氫泄漏發生局部溫度變化或損耗異常時，對應位置的散射信號強度變化。根據光脈沖往返時間，精確計算異常點距離。先進Φ-OTDR系統位置分辨率已達毫米量級。

光頻域反射技術（OFDR）采用線性掃頻光源與干涉測量，通過頻域分析實現更高空間分辨率，適用于短距離、高精度場景。兩種技術的工程選型取決于實際工況：OTDR適合公里級長距離管道監測，OFDR適合儲氫容器等近場高精度檢測。

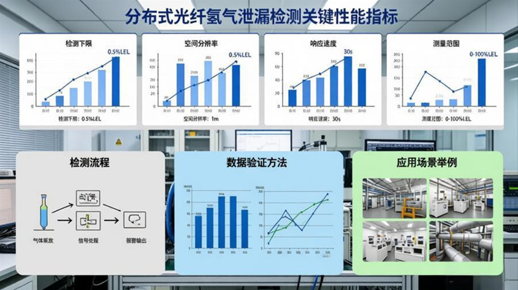

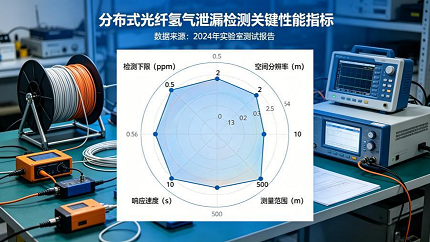

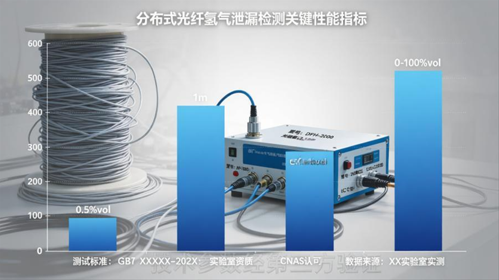

四、核心性能指標

從工程應用角度評估分布式光纖氫氣傳感系統，需關注以下指標：

檢測下限。部分光譜型方案可達ppm甚至ppb量級，遠超美國能源部對車載傳感器1000ppm的檢測限要求。

空間分辨率。拉曼散射方案可達1米級分辨率，溫度分辨率0.1°C；Φ-OTDR方案位置分辨率達毫米級。

響應速度。催化放熱型Pt/WO?方案可在數秒至數十秒內響應；全光學光熱方案有望實現亞秒級響應，匹配氫氣的高擴散速度。

測量范圍。典型工業系統覆蓋0.1%~4 vol.%，從早期預警到危險警戒全范圍覆蓋。

五、全場景工業應用落地

輸氫管道在線監測。最具規?；瘍r(jià)值的應用場景。光纖隨管道同溝敷設，配合OTDR實現數十公里管道全域?qū)崟r(shí)監測。歐洲OPTHYCS項目已在真實加氫站環境完成測試驗證；美國H?-SMART項目結合AI模型實現公里級管道泄漏精確定位與量化分析。

儲氫設施安全監測。針對地下儲氫庫、高壓儲氫罐和液氫儲罐，基于瑞利、布里淵、拉曼三種散射效應的混合傳感系統，可在單根光纖上同步獲取氫氣濃度、溫度、應變和振動等多維參數。武漢理工大學紹興高等研究院已開發“全光纖氫能安全監測系統”，突破高壓氣瓶植入式傳感等關鍵技術。

加氫站安全防護。分布式光纖方案可全面覆蓋儲氫區、壓縮區和加氫機位，消除傳統點式布局的監控死角。OPTHYCS項目將光纖直接連接至加氫機，驗證了對點狀泄漏和漸進式泄漏的有效檢測能力。

儲能電池?zé)崾Э仡A(yù)警。鋰離子電池熱失控早期會釋放微量氫氣。煙臺創為新能源科技的相關專利（CN117630694A）表明，分布式光纖氫氣傳感器可有效捕獲這一信號，為電化學儲能站提供超早期熱失控預警。

核裝置安全監測。嚴重事故工況下，核電站內鋯水反應產生大量氫氣。傳統電學傳感器在輻照、高溫、高濕環境下可靠性急劇下降。淄博晟元新材料科技有限責任公司承擔的項目“面向核裝置狀態監測的邊緣智能光纖分布式傳感裝備研究與應用”（項目編號：2023TSGC0970），將邊緣AI算法與分布式光纖傳感深度融合。系統由邊緣計算節點就地執行信號解調和智能預警，不依賴遠程服務器，即使通信中斷也能獨立完成泄漏定位和風險評估，為核設施提供高可靠、低延時的本質安全監測方案。

六、產業化與專利布局

國際市場：加拿大Hifi公司已發布高保真分布式傳感系統（HDS 3.0），集成聲波、溫度和振動/應變檢測功能。瑞典RISE研究所與United Fiber Sensing合作開發“拉絲塔在線涂覆”工藝，可在數百米光纖上均勻沉積Pt:WO?納米復合涂層，解決氫敏光纖批量制備瓶頸。比利時B-SENS公司的FBG氫傳感方案已進入工業試點。

國內市場同樣活躍：無錫布里淵電子科技公開了分布式拉曼光纖傳感器氫氣泄漏監測專利（CN 119268940 A），采用光纖纏繞儲氫罐表面、檢測拉曼散射光強變化的技術路線；尚寧智感（北京）科技以陣列光柵光纖技術實現IV型儲氫瓶全生命周期形變與溫度監測；百世通（浙江）安全科技提出基于雙參量分布式光纖傳感器的管道法蘭泄漏預警方法。

上述進展與2023TSGC0970項目攻關的邊緣智能分布式裝備形成互補，共同推動技術的工程化落地。

七、技術挑戰與演進方向

盡管進展顯著，分布式光纖氫氣傳感技術仍面臨核心工程挑戰：

材料長周期可靠性。鈀膜在反復吸放氫循環中會發生氫脆、起泡甚至脫落。氫氣濃度超過1.8%時鈀膜即可能出現不可逆損傷。開發耐氫脆的長壽命復合涂層是產業化首要課題。

溫度與氫氣信號的交叉解耦。多數氫敏材料對環境溫度敏感。需通過參考光柵、DTS測溫通道或光譜內參法等手段實現精準溫度補償。

系統成本。高精度OFDR或Φ-OTDR解調儀目前仍是成本主要構成部分。隨著光通信產業鏈技術溢出和國產化推進，成本有望逐步下探。

未來演進方向聚焦于：貴金屬摻雜金屬氧化物納米復合涂層兼顧氫敏活性與長周期穩定性；單一光纖同時感知?dú)錆舛?、溫度、?yīng)變、振動等多物理量；在端側或邊緣側部署輕量化AI模型，實現泄漏事件智能分類與預測性報警——這正是2023TSGC0970項目核心攻關方向之一；構建城市或區域級氫能基礎設施光纖安全感知網絡。

八、結語

分布式光纖氫氣傳感報警技術的本質，是一場“從點到線”的傳感范式變革。它以光的物理學替代電的化學效應，以連續分布式感知替代離散點式覆蓋，以單根光纖替代成千上萬個獨立傳感器。

當一根纖巧的光纖被賦予對氫氣的感知能力，它便不再是簡單的光傳輸介質，而是化身為貫穿氫能基礎設施的“感知神經”——安靜、持續、本質安全地守護著從制備、存儲、輸運到應用的每一個環節。

隨著氫能產業邁向規?；c安全標準持續提升，“全鏈條智能感知”將成為剛需。分布式光纖氫氣傳感技術，正站在這一產業需求與技術演進交匯的前沿，重新定義下一代工業氫安全的技術基線。

注：本文所述部分核心傳感架構研究，依托于淄博晟元新材料科技有限責任公司承擔的山東省科技型中小企業提升工程項目“面向核裝置狀態監測的邊緣智能光纖分布式傳感裝備研究與應用”（項目編號：2023TSGC0970）。
