大帶寬采集≠電老虎MS5134 模數轉換器
234mW跑125M雙通道

300MHz帶寬、125MSPS、雙通道同步——功耗表上的數字，比想象中小得多。

做高速數據采集的工程師都有個條件反射：一看“雙通道、125M、14位”這幾個關鍵詞，腦子里立刻彈出散熱片、電源預算和PCB熱仿真。

今天聊的這顆MS5134模數轉換器，可能會讓你的BOM表少幾行散熱器件。

01234mW跑雙通道 功耗怎么壓下來的？

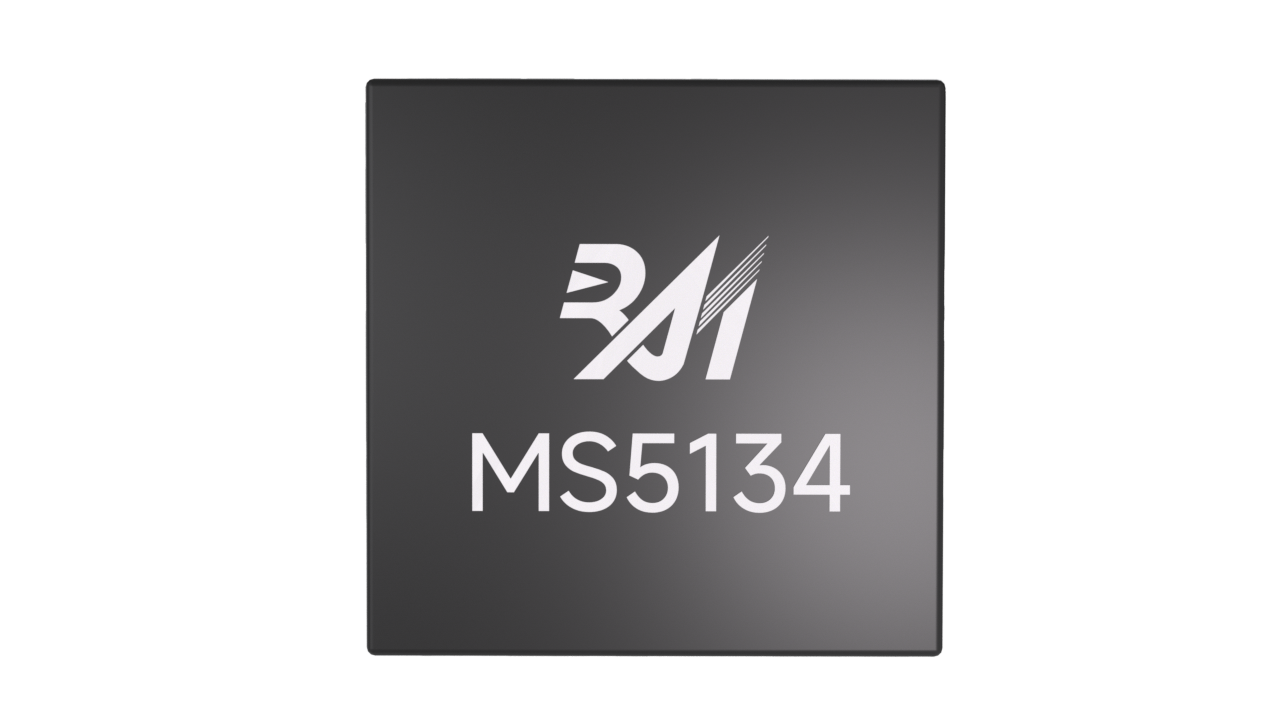

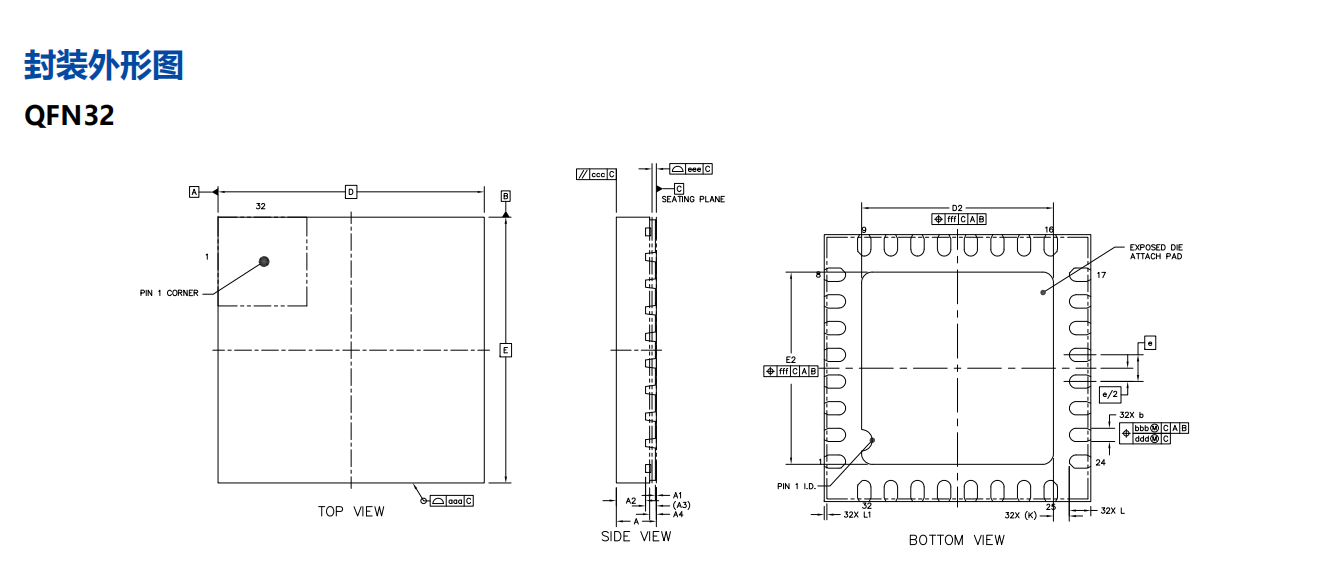

MS5134是瑞盟推出的一款雙通道、14位、125MSPS模數轉換器，采用1.8V單電源供電。

直接看功耗表：

手冊把含輸出驅動器的實測功耗直接寫出來，這種坦誠對做功率預算的人很友好——不用自己反推IO功耗，算總賬時少一個變量。

234mW是個什么概念？很多同速率段的雙通道14位ADC，單顆模擬部分的功耗就逼近這個數字了，還沒算LVDS輸出驅動器。

02功耗低≠性能縮水

把功耗壓下去的同時，MS5134的動態性能沒有明顯妥協。幾個典型輸入頻率下的關鍵數據：

全功率模擬輸入帶寬達到300MHz，覆蓋絕大多數中頻采樣場景綽綽有余。

值得留意的是：從9.7M到70M，ENOB只掉了0.6位。這個線性度的穩定程度，在中頻采樣應用中意味著后端校準可以少寫幾行代碼。

03接口設計 把復雜度擋在芯片外面

MS5134的輸出端自動倍乘采樣時鐘，提供兩路輔助信號：

DCO（數據時鐘輸出）：最大500MHz，用于在接收端精確捕獲數據

FCO（幀時鐘輸出）：標志新輸出字節的起止

配合LVDS差分輸出，PCB走線抗干擾能力大幅優于單端并行方案。

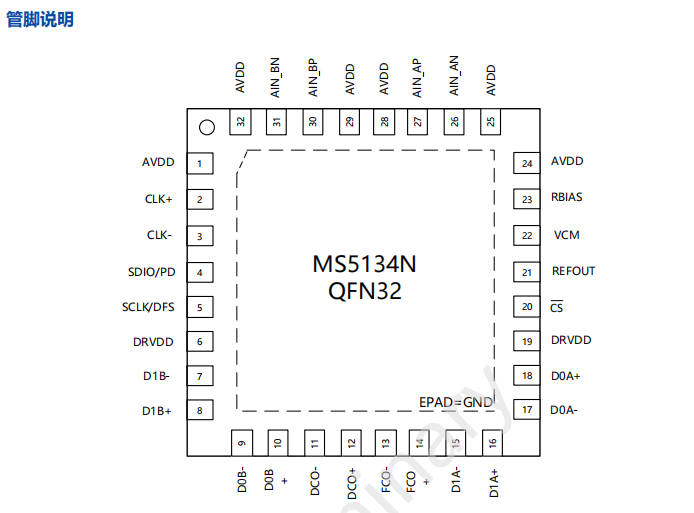

非SPI模式下更省事：

SDIO/PD管腳：內置30kΩ下拉，直接做掉電控制

SCLK/DFS管腳：高電平=二進制補碼，低電平=偏移二進制，上電即用

一個不用寫SPI初始化腳本的125M ADC，調試時間直接省掉一個下午。

04雙通道同步 匹配數據經得起看

雙通道采集最怕兩路各走各的。MS5134在同顆芯片內做了通道間匹配：

失調誤差匹配：0.2%FSR

增益誤差匹配：0.6%FSR

做I/Q解調或分集接收時，這兩項匹配指標直接決定后端信號還原的干凈程度。

適合哪些場景？

從手冊看，MS5134的目標應用很清晰：通信接收鏈路、I/Q解調系統、智能天線、雷達中頻采樣、寬帶數據采集。

一句話概括：凡是需要雙通道同步、125M采樣、14位精度，又對功耗和布板面積敏感的項目，這顆料值得放進候選清單。

單通道需求的話，同系列的MS5133管腳兼容，一顆料覆蓋兩種通道配置，BOM少一行sku。

最后說兩句

高速ADC選型，容易掉進“參數越高越好”的陷阱。但真正落進量產項目里，功耗、封裝、接口復雜度、通道匹配——這些才是決定開發周期和BOM成本的東西。

MS5134這顆模數轉換器，在125M/14位這個檔位上做的取舍，恰好打中了工程落地最需要的那幾個點：功耗克制、接口干凈、雙通道匹配到位。

對這顆料感興趣，或者在125M/14位/雙通道這個規格上有選型需求，歡迎隨時聯系卓聯微。我們團隊的工程師可以幫您做參數梳理、交叉對比和樣品申請支持。
