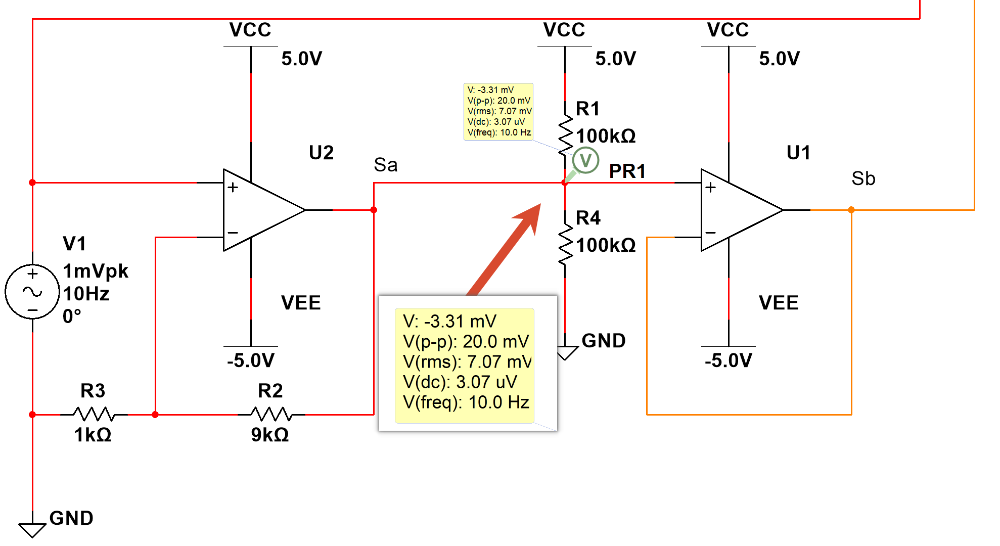

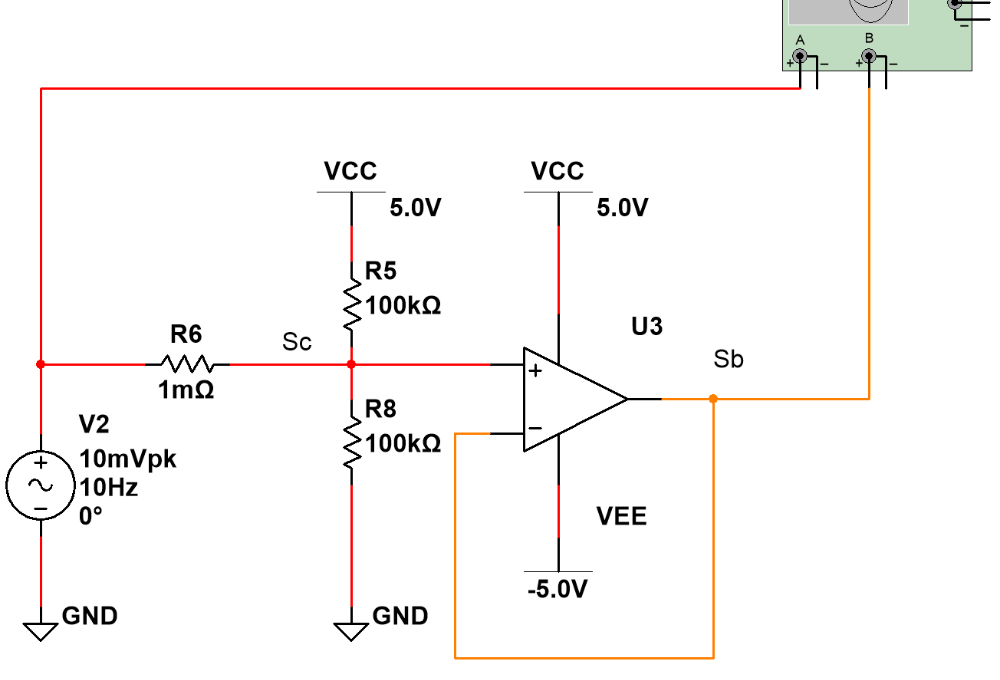

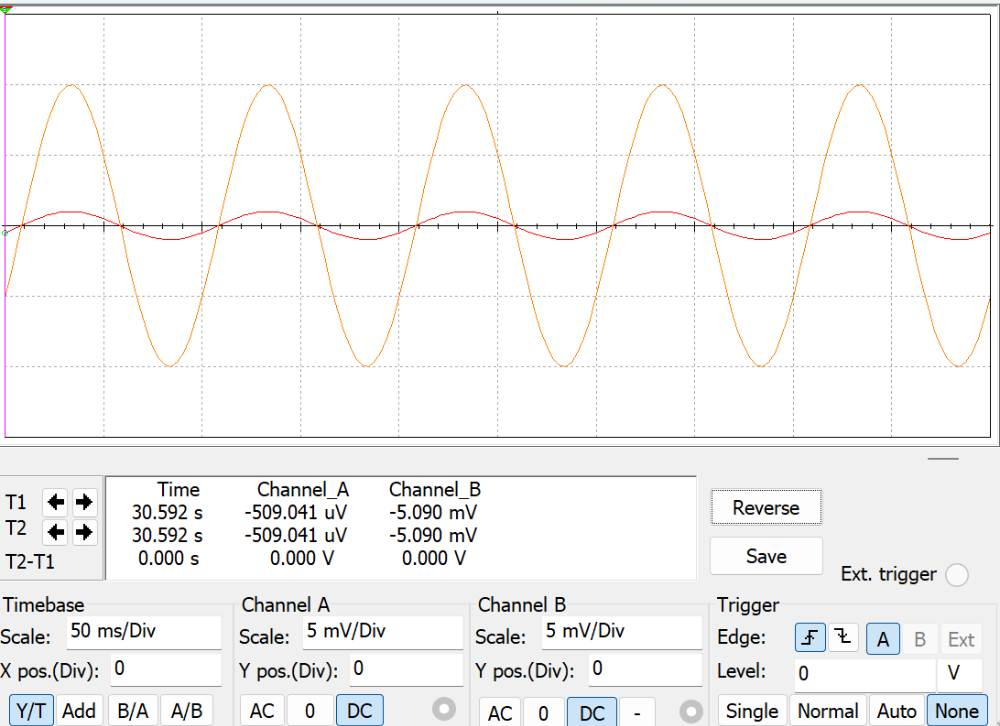

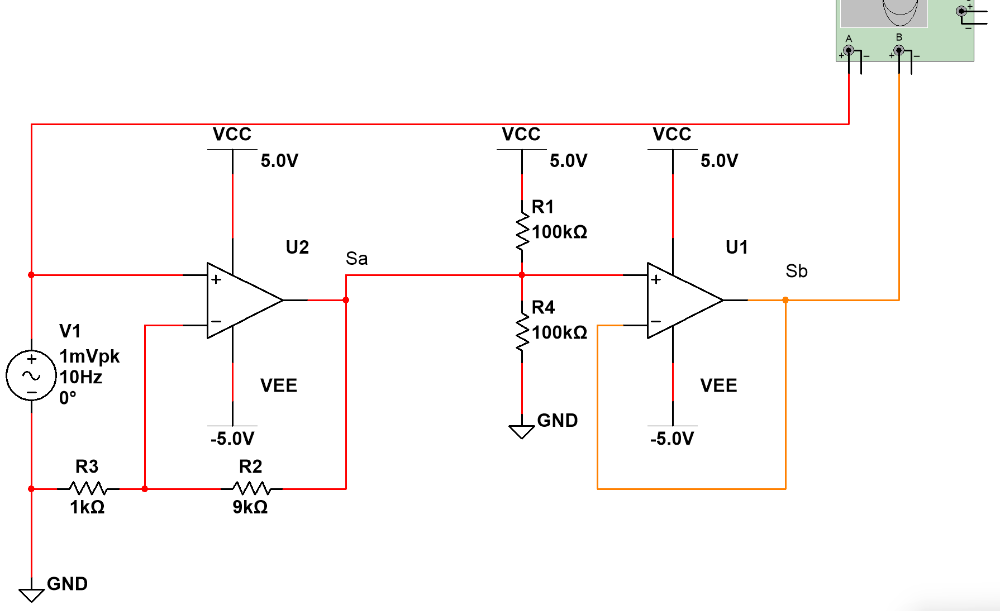

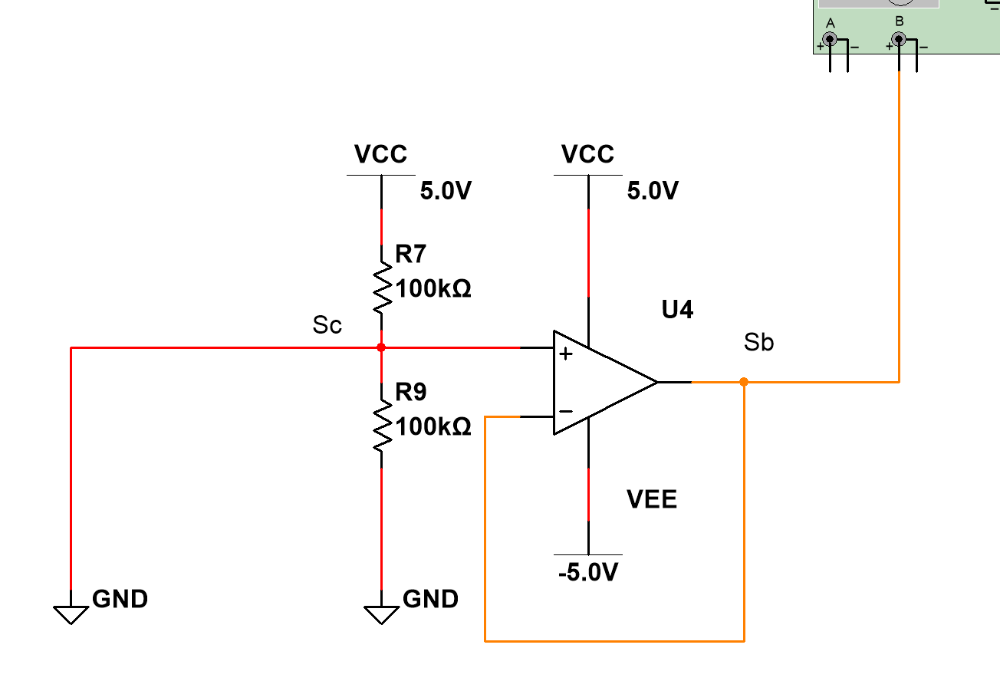

最近有學員做放大電路，想把雙極性信號（正負信號）調理成單極性信號（只有正信號）。 雙極性信號是在地(0V)電位基礎波形，而單極性信號一般是調理成在跨壓的一半基礎波動，對于5V供電的電路，單極性模擬信號最好是在2.5V基礎之上變化。 在我的書《硬件設計指南 從器件認知到手機基帶設計》中有相關示意圖介紹，如下圖所示?？梢詫υ嫉恼?fù)信號添加一個直流偏置將其調理成正電壓信號，這個加入直流偏置的過程也叫做電壓抬升。 學員設計了幾個有趣的電壓抬升電路，我們一起看下。 下圖是第一個設計，運放U2對信號進行10倍放大后，學員的電壓抬升思路是U2輸出的雙極性信號Sa輸出到R1、R4分壓的2.5V，在經過跟隨器U1就得到了Sb，Sb=Sa+2.5，? 但仿真結果卻并沒有電壓抬升的效果，下圖紅色是原始的1mV信號，橙色是最終的輸出信號Sb，可以看到Sb并沒有被抬升到正信號，這是怎么回事呢。 這是因為放大電路的輸出阻抗很小，對于R1、R4分壓電路而言，他前級的電路相當于下圖（等效于下圖），下圖中R1、R4電阻前面所有電路等效成一個10mV理想信號源和一個很小電阻的串聯，而這個小電阻阻值小到可以不計。因此Sc其實相當于直接和信號源V2連接。 我們只看直流時，可以忽略V2信號源，因此上圖進一步近似簡化成下圖，因此Sc位置的電壓其實是和地電位（0V）差不多的，并不是學員認為的兩個100KΩ電阻分壓產生的2.5V。 我們再回到最開始的電路，測量下分壓電阻中間節點的電壓，可以看到其幅值僅僅只有3uV，接近0V，與我們分析的一致。 學員發現這個電路電壓抬升不上去的原因是R1、R4的分壓節點直接與前面電路連接了，因此他又提出另一種方案，但是新方案又有新的問題，他提出的是什么方案呢？這個方案又有什么問題呢，咱們下次再介紹。 更多原創干活課程，歡迎下單我的原創視頻課程《運放秘籍》。
