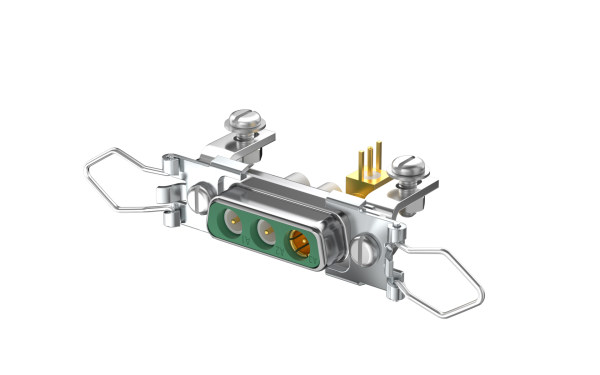

射頻同軸混裝D-SUB——3W3觸點布局，混合傳輸電流與射頻信號
射頻同軸混裝D-SUB是一款兼具輕量化設計與多信號傳輸能力的連接器。產品采用RF連接器與電流連接器混裝的3W3觸點布局，通過優化觸點排列實現射頻信號與直流電流的同步傳輸，有效減少設備接口數量，提升系統集成度。
產品兩側采用免打螺絲鎖緊結構，通過精密卡扣設計實現公母頭對插后的機械鎖定，即使在高振動環境下仍能保持穩定連接，降低因接觸不良引發的信號中斷風險。
在輕量化設計上，產品插頭外殼采用輕質材料，相較于普通的D-sub金屬殼可減重約40%(9.36/14.82)。顯著降低設備整體負載，尤其適用于對重量敏感的便攜式醫療設備或通信基站。
為應對復雜電磁環境，外殼表面經特殊導電涂層處理，可有效抑制EMI/RFI干擾，確保射頻信號傳輸?shù)募儍舳?，滿足工業控制場景對信號穩定性的嚴苛要求。
目前，射頻同軸混裝D-SUB廣泛應用于軌道交通、通信設備、工業控制、醫療設備等行業。
