背景

在工業精密溫控領域，制冷機組的運行參數（如溫度、壓力、流量）直接決定了工藝流程的穩定性。為了實現生產現場的數字化管理，必須將分布在各工位的制冷機組數據實時匯聚至中控室，以便上位機進行統一監控與邏輯調度 。

項目挑戰

在系統集成過程中，該項目面臨以下技術瓶頸：

通訊協議失配 ：現場制冷機組配套的儀器儀表數據集中在 PLC 中，僅支持 Modbus RTU 協議；而上位機中控室采用 CAN 總線協議 ，兩者無法直接進行數據交換 。

嚴苛的環境干擾 ：制冷機房內大功率設備密布，產生的電磁干擾影響通訊鏈路的穩定性，對數據傳輸?shù)目垢蓴_能力提出了要求 。

解決方案

經過技術評估，項目選用 __MCC-425 協議轉換網關__作為連接制冷機組與CAN控制器的通訊橋梁

跨協議組網 ：網關作為 Modbus 主站連接制冷機中的PLC，同時作為 CAN 節點接入CAN控制器，成功實現 Modbus RTU 到 CAN 的雙向數據轉換

簡單易用 ：配備專用配置軟件 CM-123，支持快速配置與數據自動映射；CAN 控制器可直接導入 DBC 文件，快速完成與網關的通訊配置；結合網絡自動管理功能，真正實現上電即用、高效部署

穩定數據鏈路 ：依托網關的高可靠性固件與抗干擾設計，保障了出口溫度、壓力、流量等核心參數的實時上傳，為系統提供了精準的數據支撐

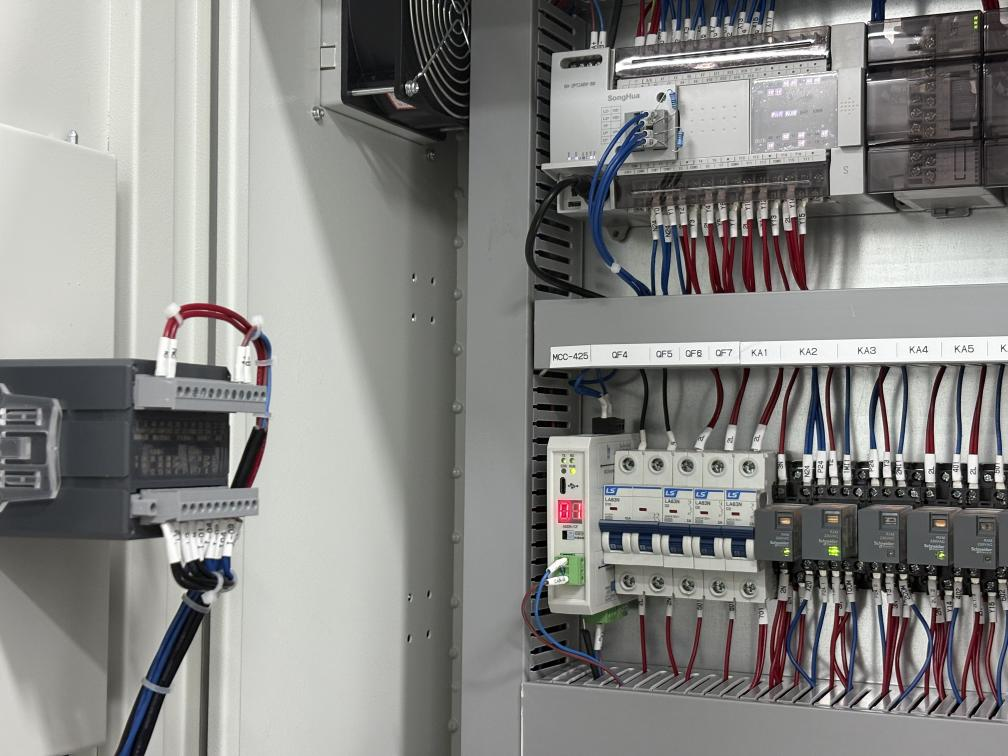

現場控制柜內實景

調試要點與實施過程

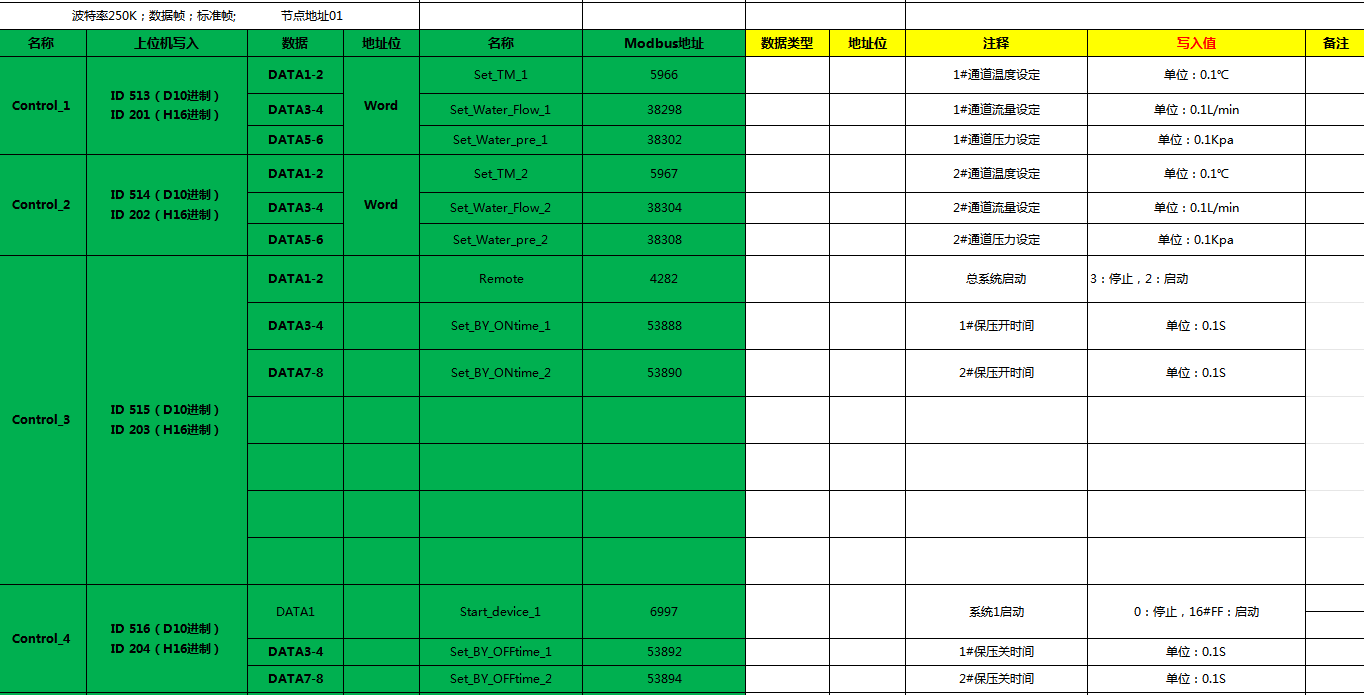

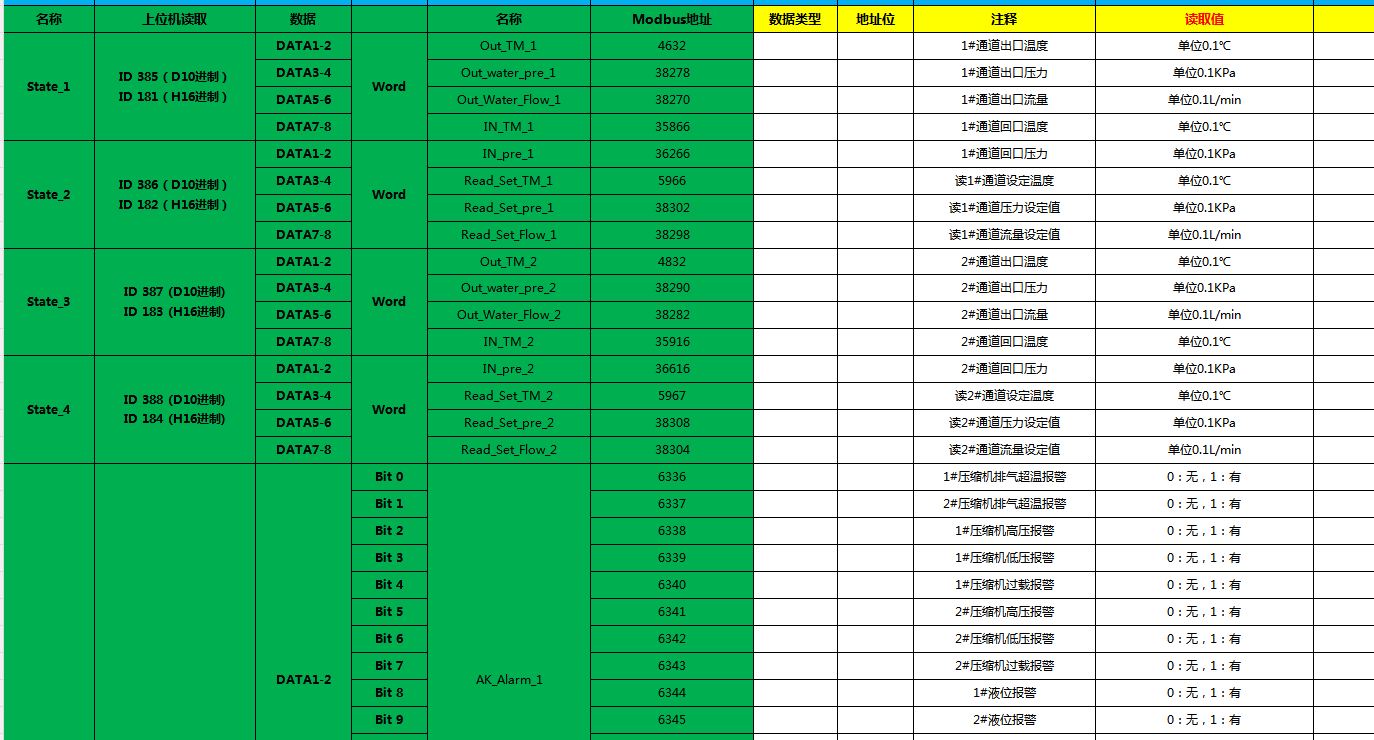

前期準備：由客戶提供現場____Modbus 設備數據點表____（包含寄存器地址、功能碼、數據類型、量程、單位等關鍵信息），作為網關配置的依據，確保點位準確、地址不沖突、數據格式統一

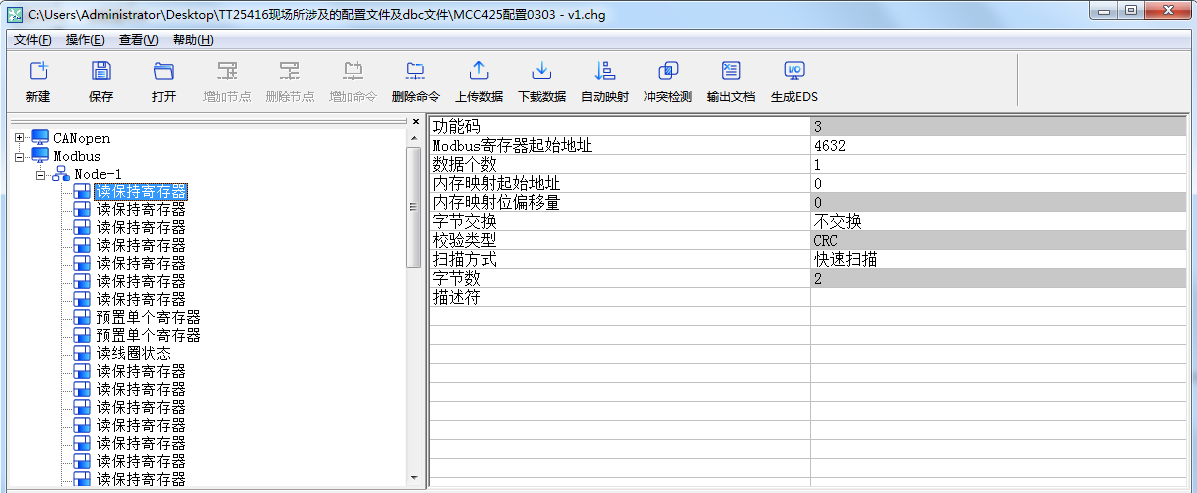

CM-123 配置軟件提供直觀圖形化操作界面，快速完成Modbus通訊參數（波特率、數據位、校驗方式、從站站號）及寄存器地址等設置

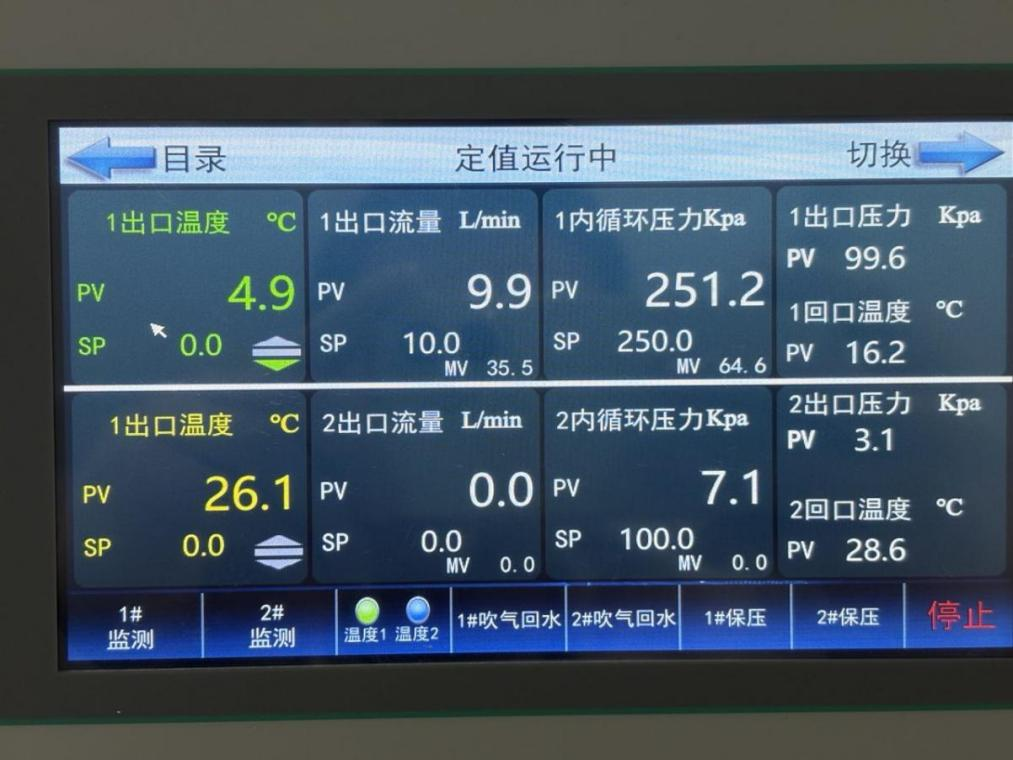

網關完成數據采集與協議轉換后，將數據統一推送上位機。上位機監控畫面可實時展示溫度、壓力、流量等信息

本項目通過 __MCC-425 網關__成功實現了 Modbus RTU 與 CAN 2.0A 間的協議壁壘 ，該方案極大地簡化了組網調試流程 。面對復雜的工業電磁干擾，網關憑借__高穩定可靠的性能__確保了溫度、壓力、流量等核心工況數據的實時采集與穩定上傳，為工業制冷機組的高效互聯提供了穩健、標準的范本 。
