一、項目背景與需求

某工業現場采用歐姆龍 CJ系列 PLC作為核心控制單元，自帶網口，默認采用FINS TCP協議通信；現場需將 PLC內設備運行參數、溫度、壓力、狀態信號等數據，通過RS485 Modbus RTU協議輸出，對接第三方物聯網網關，實現數據遠程采集、云端上傳與遠程監控。

項目核心需求：

適配歐姆龍 CJ系列 PLC，穩定采集 FINS TCP協議數據；

協議雙向轉換：FINS TCP轉 RS485 Modbus RTU；

RS485 接口支持從站地址 1-255自由設置，匹配物聯網網關采集要求；

數據傳輸穩定、無丟包，支持多寄存器數據映射，適配現場多類型數據采集；

工業級防護設計，適配車間復雜電磁干擾、溫濕度波動環境，支持長期連續運行。

二、核心設備選型

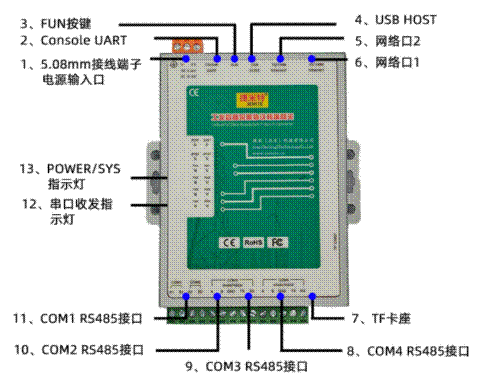

本次項目選用捷米特 JM-FINSTCP-RTU工業協議轉換網關，完美匹配現場協議轉換與數據采集需求，設備核心優勢如下：

協議適配：原生支持歐姆龍 FINS TCP協議采集，無縫對接 CJ系列 PLC網口；

接口配置：搭載4路全隔離 RS485接口，三級防護設計，支持 Modbus RTU從站模式，從站地址 1-255可自定義；

硬件性能：雙核 CPU+8G eMMC存儲，雙 100M以太網口，寬壓 9-30V供電，寬溫運行，抗干擾能力強；

配置便捷：配套 VS配置軟件，可視化操作，免編程、免改 PLC程序，快速完成數據映射與參數配置。

配套設備：歐姆龍 CJ系列 PLC、第三方物聯網網關、工業電源、網線、RS485屏蔽雙絞線。

三、系統架構設計

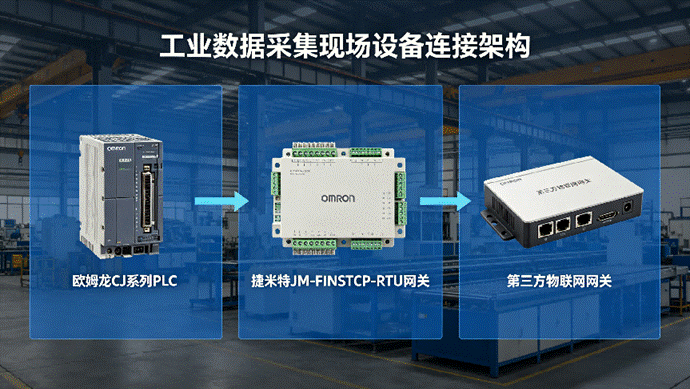

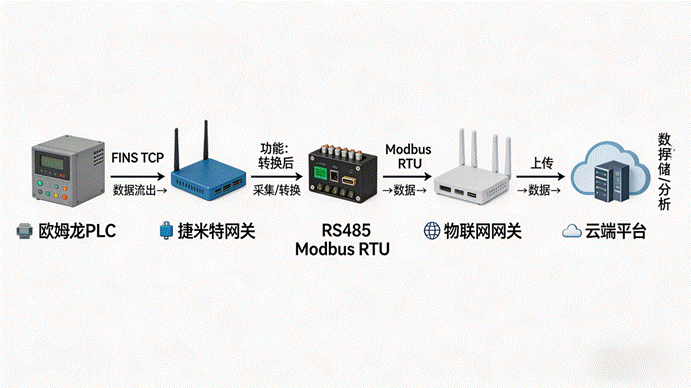

采用歐姆龍CJ系列PLC→捷米特JM-FINSTCP-RTU網關→第三方物聯網網關的三層通信架構，流程清晰、部署簡便：

歐姆龍 CJ系列 PLC通過網口，以 FINS TCP協議接入捷米特網關以太網口（默認 IP：192.168.1.199）；

捷米特網關作為協議轉換核心，采集 PLC FINS TCP數據，完成協議解析與轉換；

網關 RS485接口（COM1-COM4任選）輸出 Modbus RTU協議數據，設置對應從站地址后，接入第三方物聯網網關；

物聯網網關接收 Modbus RTU數據，完成解析后上傳至云平臺，實現遠程數據監控、存儲與分析。

四、關鍵配置步驟

（一）歐姆龍 CJ系列 PLC端

確認 PLC網口正常通信，啟用 FINS TCP協議，配置 PLC IP地址（如 192.168.0.10）、端口號 9600，設置 FINS網絡參數（源節點、目標節點地址），確保 PLC與網關網絡互通。

（二）捷米特 JM-FINSTCP-RTU網關配置

網絡連接：電腦 IP設為 192.168.1.198，通過網線直連網關 Ethernet1口，打開 VS配置軟件，搜索并連接網關；

采集 PLC配置：新建采集設備，選擇 “歐姆龍 FINS TCP”協議，輸入 PLC IP、端口 9600，匹配 FINS網絡參數，完成 PLC設備綁定；

數據標簽創建：新建數據標簽，對應 PLC內需要采集的寄存器（如溫度、壓力、狀態位），配置數據類型（布爾、16位 / 32位整數、浮點數）；

Modbus RTU配置：?jiǎn)⒂?RS485 Modbus Slave模式，選擇 COM口，設置波特率 9600、8N1，自定義從站地址（1-255），映射采集標簽至 Modbus寄存器（0區、1區、3區、4區）；

參數下載：完成配置后，下載工程至網關，重啟網關生效，支持在線查看實時數據，驗證采集與轉換正常。

（三）第三方物聯網網關配置

設置物聯網網關 RS485通信參數（波特率、數據位、校驗位與捷米特網關一致），配置 Modbus RTU主站模式，輸入捷米特網關設置的從站地址，讀取對應寄存器數據，完成數據采集對接。

五、應用效果

項目部署完成后，系統運行穩定可靠，完全滿足現場數據采集需求：

協議轉換穩定：FINS TCP轉 Modbus RTU延遲低、無丟包，歐姆龍 CJ系列 PLC數據采集準確率達 100%；

地址靈活適配：RS485從站地址 1-255可自定義，完美匹配第三方物聯網網關采集要求，兼容性強；

部署便捷高效：無需修改 PLC程序，可視化配置簡單，施工周期短，大幅降低現場改造難度；

工業穩定性強：網關全隔離 RS485接口 +工業級防護，抵御車間電磁干擾、溫濕度波動，長期連續運行無故障；

數據遠程可控：物聯網網關穩定接收數據并上傳云端，實現歐姆龍 PLC數據遠程實時監控、異常報警與歷史追溯，助力工廠數字化管理升級。

六、案例總結

本案例通過捷米特 JM-FINSTCP-RTU協議轉換網關，高效解決歐姆龍 CJ系列 PLC（FINS TCP）與第三方物聯網網關（Modbus RTU）的跨協議通信難題。網關支持 FINS TCP協議原生采集、RS485從站地址靈活配置、免編程快速部署，適配工業現場惡劣環境，為歐姆龍 PLC數據遠程采集、設備聯網改造、數字化升級提供了穩定、可靠、高性價比的解決方案，可廣泛應用于智能制造、產線監控、設備運維等工業場景。
