單相三級電源濾波器是一種高性能的電磁干擾（EMI）抑制器件，專為對抗復雜、嚴苛環境下的電源噪聲而設計。它通過三級濾波電路的級聯，對干擾信號實現了“多道攔截、層層削減”，其性能遠超普通的單級或兩級濾波器。

什么是“三級”濾波？

電源線上的噪聲主要分為兩種：差模噪聲和共模噪聲。三級濾波器的核心邏輯是針對這兩種噪聲，進行分工明確的協同過濾：

進行第一級過濾，削減差模噪聲：第一級通常專注于濾除差模噪聲。這是最常見、也是首先需要處理的干擾信號，一般采用X電容（跨接在L-N之間）為主，有時會配合小電感形成差模濾波電路。

實施第二級過濾，消除共模噪聲：第二級是消解共模噪聲的核心陣地。它使用共模電感（繞在同一磁環上的兩組線圈）和Y電容（連接在L/N線與地線之間），通過電磁感應原理，將兩條線上極性相同的干擾信號抵消掉。

執行第三級過濾，實施綜合凈化：第三級為“兜底”和加強過濾，通常包含第二級共模電感等元件，或加入額外的X電容、差模電感，對前兩級殘留的噪聲進行深度抑制，實現全頻段的高衰減性能。

?? 注意: 上述三級結構指的是“一級差模 + 兩級共?！?，這是當前最常見的組合方案。但具體實現上，有些廠商可能使用“一級差模 + 一級共模 + 一級混合”等更多樣化的拓?fù)湓O(shè)計，以針對特定的噪聲頻譜進行優化。

核心元件

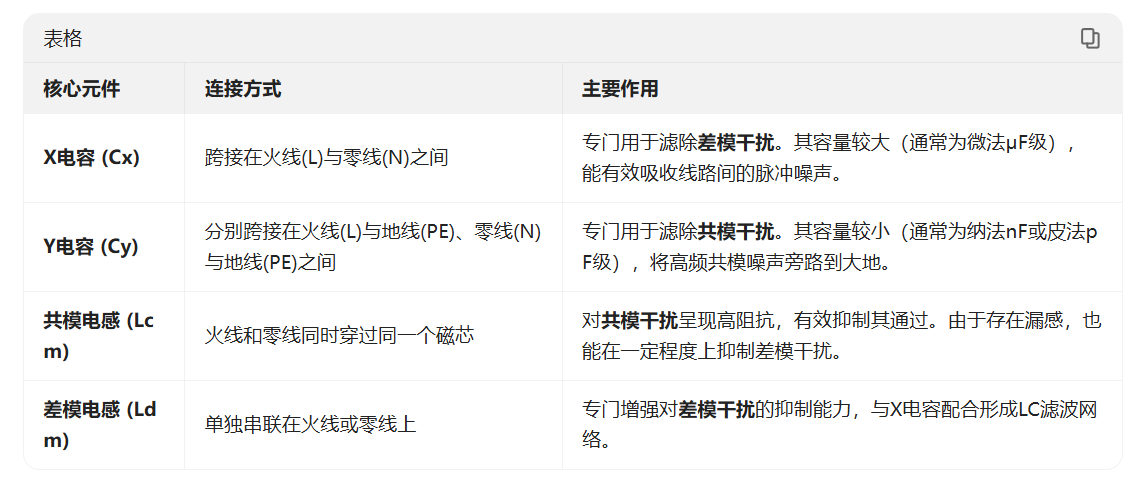

濾波器主要由以下幾類安規元件構成，它們協同工作以應對兩種主要的干擾模式：

性能特性

三級濾波器的價值體現在其高插入損耗、優異的共模/差模抑制能力和均衡的頻段表現上。

高插入損耗：在10KHz-30MHz范圍內擁有優異的共、差模濾波效果，有效濾除高強度電磁干擾。

應用場景

工業自動化：變頻器、伺服驅動器、伺服電機等強干擾設備的輸入/輸出端。

醫療設備：高精度診斷、監測和生命支持系統，防止電磁干擾、保證設備安全至關重要。

信息技術與通信：高性能計算機、服務器、數據存儲器和通信基站電源等敏感設備。

電力電子設備：開關電源、UPS、變頻電源等自身既是干擾源又對電源純凈度要求高的設備。

消費電子與家用電器：精密電子儀器、高端音頻設備、變頻空調和電梯設備等。

航空航天與軍工：對EMC要求極為嚴苛的機載、艦載設備及軍工電子系統。

新能源領域：光伏逆變器、電動汽車充電樁等，減少對電網的諧波污染。

測試與測量設備：高精度分析儀器、EMC測試設備，防止外部干擾影響測量結果。

常見誤區提醒

單相≠三相：單相和三相濾波器從設計、原理到應用都截然不同，絕對不能混用或替換。

只看電壓，忽略電流瞬時值：僅按最大負載電流選型，可能忽略設備啟動時數倍于額定的瞬時浪涌電流沖擊，導致濾波器過早燒毀。

安裝提示

安裝在干擾源頭：最佳安裝位置是干擾源（如變頻器）的交流輸入端口，直接在其源頭將干擾切斷。

注意阻抗匹配：提高濾波效果的關鍵是使源阻抗、負載阻抗與濾波器阻抗在噪聲頻率范圍內嚴重失配，以獲得最大的反射損耗。

地線連接與隔離：確保地線連接可靠、低阻抗-。安裝時需確保輸入線與輸出線在物理上良好隔離，防止耦合降低濾波效果。
