作為全球領先的技術分銷商和解決方案提供商，安富利始終緊跟前沿技術趨勢，深度聚焦客戶實際應用痛點，本文將結合安富利的合作伙伴安森美在寬禁帶半導體領域的創新技術與解決方案，分析固態斷路器（SSCB）設計的關鍵技術路徑，助力行業應對電力系統升級背后的安全與效能雙重考驗。

隨著新能源、數據中心、工業配電向高壓、高密度、高可靠演進，傳統機械斷路器的速度、壽命與智能化瓶頸日益凸顯。固態斷路器憑借全電子開關實現微秒級分?jǐn)唷o弧運行、長壽命，成為新一代電路保護的主流方向。安森美EliteSiC JFET（Combo JFET）以集成化、低損耗、高魯棒性等特性，成為SSCB設計的優選功率器件。

SSCB（固態斷路器）知識簡介

固態斷路器（SolidState Circuit Breaker，SSCB）是完全無機械觸點的電路保護裝置，以功率半導體開關替代傳統機械觸頭，通過電子檢測與控制實現過載、短路故障的快速切斷。

核心特點：

?無機械運動部件，無電弧、無磨損；

?故障分?jǐn)嗨俣任⒚爰墸葯C(jī)械斷路器快1000倍以上；

?支持雙向電流、熱插拔、遠程監控、智能保護；

?適配AC/DC系統，尤其解決直流滅弧難的行業痛點。

（SSCB與傳統機械斷路器對比）

SSCB已成為新能源、數據中心、工業配電三大領域的標配保護方案。

1. AI數據中心/Rubin架構機柜低壓直流：AI大模型機柜功率密度飆升，傳統交流供電與機械保護瓶頸凸顯。

?電流大、壓降敏感，要求更低導通損耗；

?機柜空間極致緊湊，必須小型化、高密化；

?故障必須極速切斷，避免服務器宕機與硬件燒毀；

?支持熱插拔、遠程監控，適配智能化運維。

2. 新能源領域（儲能/充電樁/光伏直流）：SSCB耐高溫、高可靠，大幅減小運營和維護成本。

?高壓直流回路多、故障風險高；

?要求無電弧、高隔離、長壽命；

?戶外/車載環境溫度波動大。

3. 工業配電/工控/伺服/軌道交通：SSCB抗擾強、壽命長、動作精準，提升產線連續性與設備壽命。

?頻繁啟停、強干擾、高可靠性要求；

?過流/短路需快速限流，保護昂貴設備。

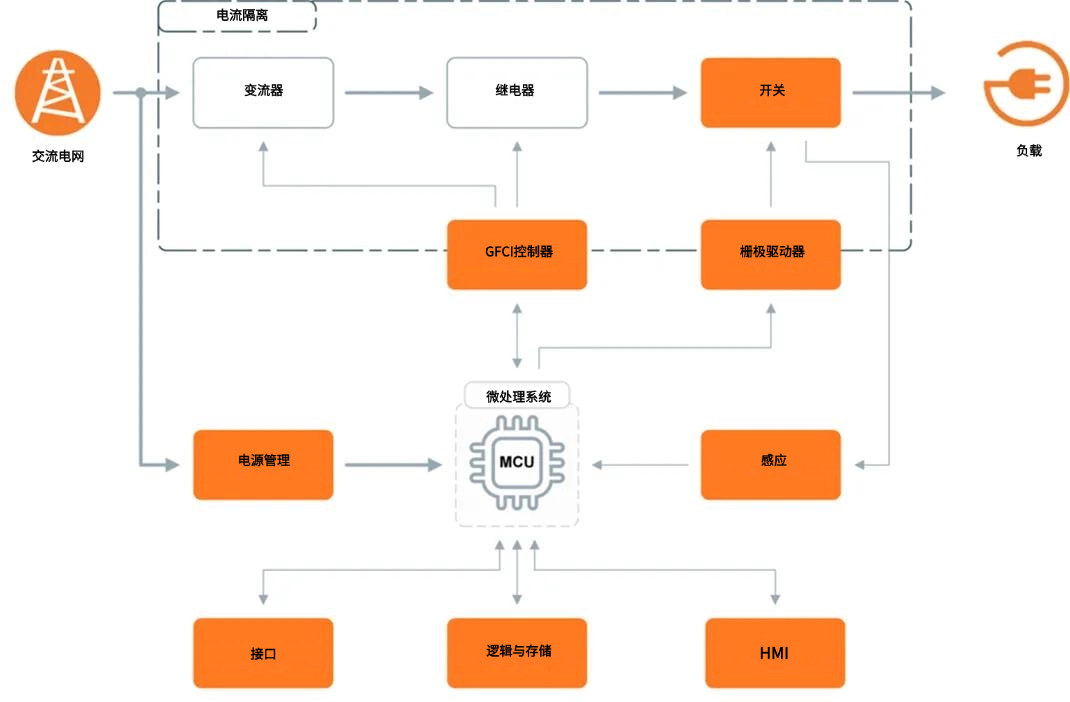

（SSCB系統框圖，圖片來源于安森美官網）

安森美SiC Combo JFET：

完美匹配SSCB核心要求

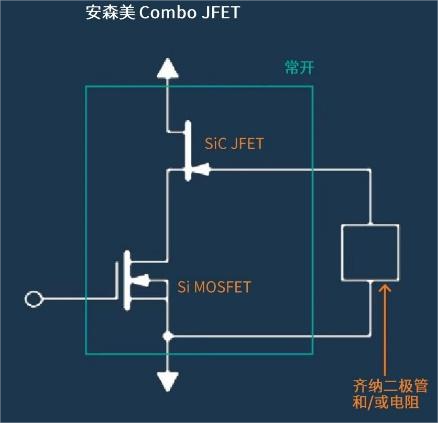

安森美SiC Combo JFET將SiC JFET+低壓Si MOSFET集成單封裝，天然常關、易用可靠等特點，精準匹配SSCB系統設計痛點。

ONS SiC Combo JFET核心優勢：

1. 低功耗易散熱：超低導通損耗，顯著降低系統發熱、故障關斷快、耐受大電流沖擊。

? 超低RDS(on)：以UG4SC075005L8S為例，25℃時RDS(on)僅5mΩ，175℃高溫下僅12.2mΩ，單位面積導通電阻業界領先；

? 雙向?qū)ㄌ匦裕篤GS=0時漏源極自然導通，電子雙向自由流動，無體二極管壓降，進一步降低通態損耗；

? 低開關損耗：柵極電荷（Qg）極低，開關速度快（7.5μs級關斷），di/dt耐受能力強，大幅減少開關過程能量損耗；

? 低結殼熱阻：TOLL封裝熱阻低至0.3°C/W，頂部冷卻設計，散熱效率大幅提升；

? 優勢：SSCB長期運行、溫升低、散熱設計簡化、系統效率提升、可承載更大連續電流。

2. 空間緊湊性：高功率密度、適配高密度集成、小體積、多器件并聯。

? 芯片面積小：SiC材料擊穿強度是硅的10倍，相同耐壓下芯片面積僅為硅器件的1/2，單位面積電流密度更高；

? 集成化設計：SiC Combo JFET將SiC JFET與低壓Si MOSFET集成于單封裝，減少分立器件數量，PCB布局更緊湊；

? 易并聯特性：器件參數一致性好，多管并聯均流性能優異，可靈活擴展電流容量；

? 優勢：可實現超薄、高密度設計，PCB利用率高，SSCB體積大幅縮小，適配數據中心、工業電源、電動汽車等高密度場景。

3. 可靠性：結構穩健，短路耐受、抗輻射、耐受極端情況。

? 結構簡單可靠：JFET為結型柵極，無氧化層，無電荷俘獲效應，參數漂移小，抗輻射能力強（適配航天、核能）；

? 高峰值電流能力：IDM額定值達588A，可耐受600A以上脈沖電流，短路時快速限流，保護系統；

? 短路耐受能力：7.5μs超快過流響應，可承受反復短路沖擊，無器件損壞風險；

? 雪崩能量耐受：SiC材料雪崩能量高，可吸收故障關斷時的感性能量，無需額外箝位電路；

? 柵極魯棒性：對柵極欠壓、過壓耐受性強，不易因驅動異常損壞；

? 優勢：SSCB在短路、浪涌、高溫、輻射等極端場景下長期可靠，MTBF大幅提升。

4. 易于使用：驅動兼容、設計簡化、集成度高。

? 常關型設計：SiC Combo JFET默認關斷，符合工業“故障安全”邏輯，無需額外電路實現常關。

? 標準驅動兼容：內置低壓Si MOSFET，驅動電壓與硅MOSFET一致（12V–15V），可直接替換硅方案，驅動電路無需大幅改動。

? 內置感知功能：VGS與結溫線性相關（2.54mV/°C），可實現高精度結溫監測，無需額外NTC，簡化熱管理設計。

? 優勢：SSCB設計門檻低，開發周期短，系統復雜度降低，維護更便捷。

安森美SiC Combo JFET與其他功率器件在SSCB的應用對比

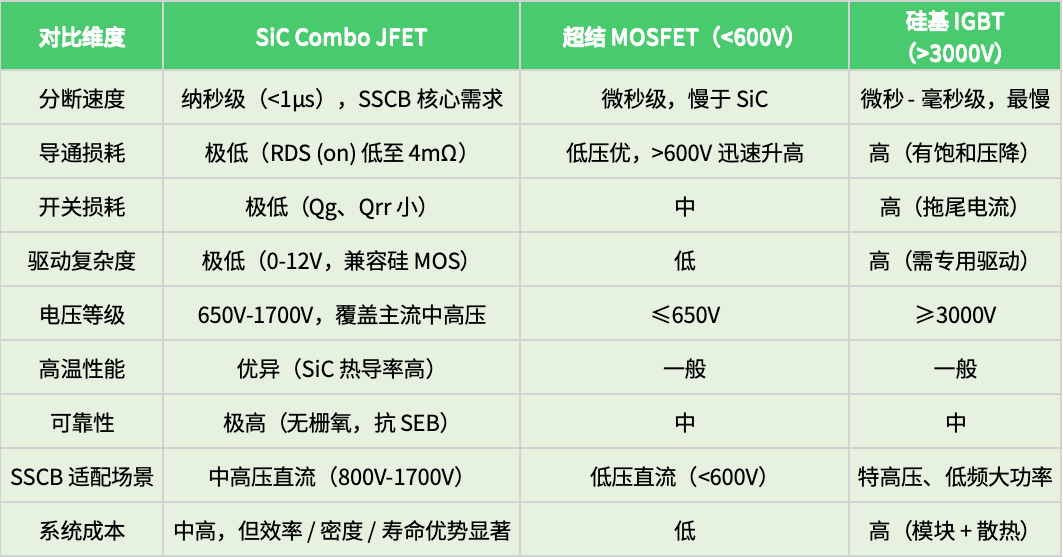

（SiC Combo JFET VS 超級MOSFET&IGBT）

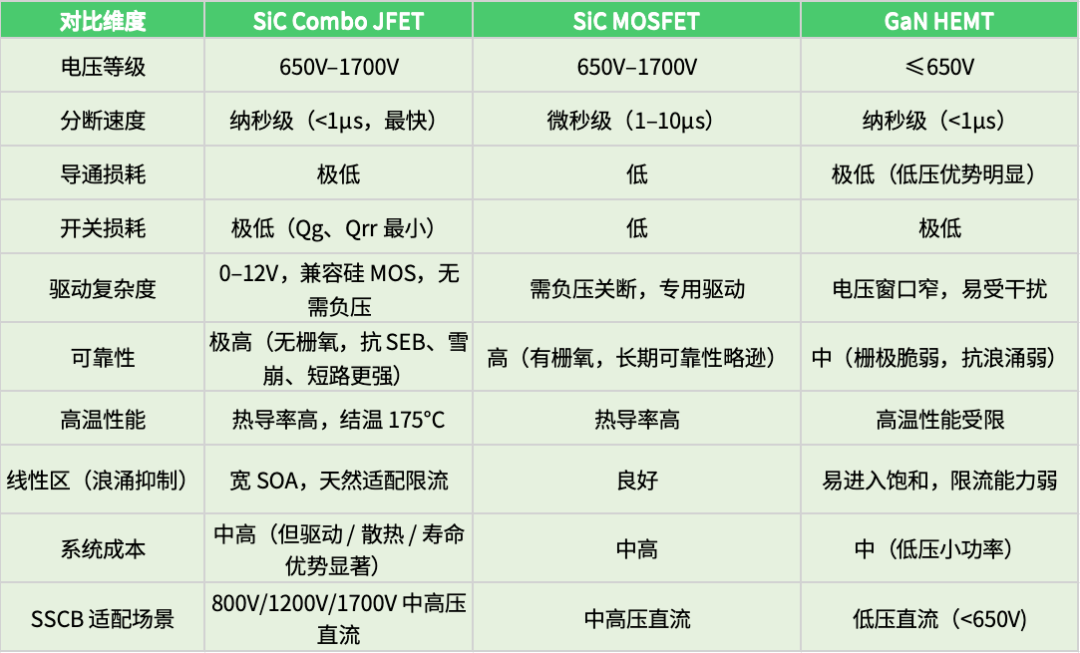

（SiC Combo JFET VS SiC MOSFET&GaN HEMT）

安森美的SiC Combo JEFT，應用在SSCB上時，無論是在電氣性能上，還是在系統可靠性上，都有著明顯的優勢。

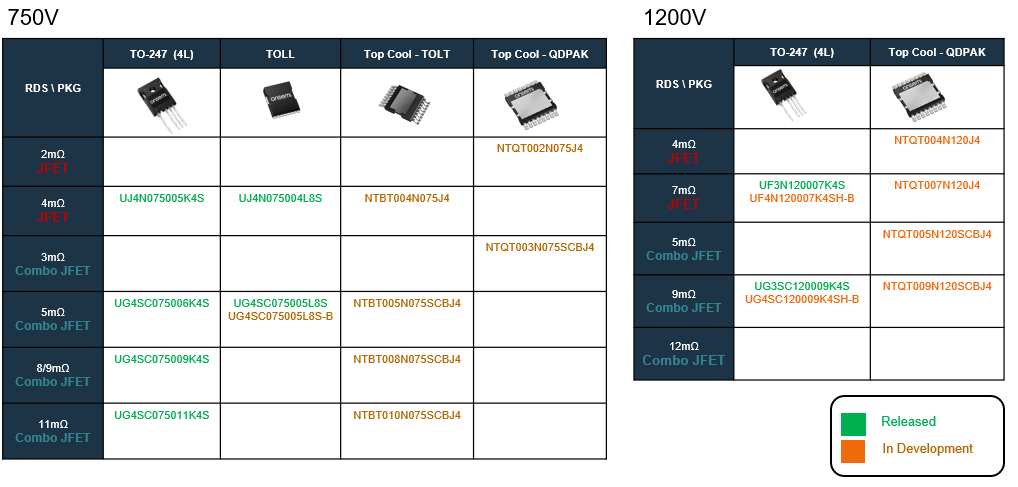

安森美SiC Combo JFET產品系列

安森美SiC Combo JFET評估板

該評估板展示了基于安森美Combo JFET器件4SC075005L8S的固態斷路器設計。

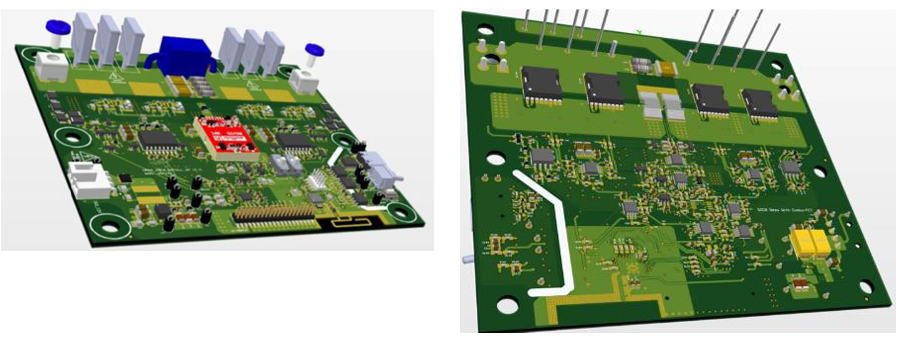

（Combo JFET評估板正反面視圖）

典型應用和成功案例

典型應用：

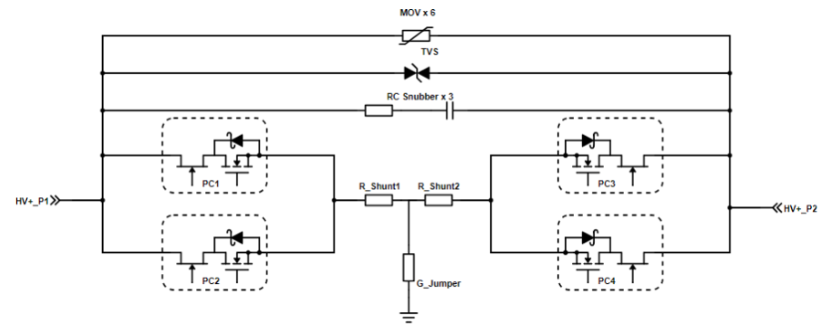

下圖是一個典型的交流SSCB電源通道示意圖，它利用背靠背、共源SiC Combo JFET實現雙向阻斷。通過共源連接，僅僅需要一個通用柵極驅動器即可實現驅動，元件數量得以減少。

元件包括：

?兩組共源配置的開關，提供雙向電壓和電流；

?分流電阻，用于電流檢測；

?瞬態電壓抑制器（TVS），用于在電流切斷時吸收在寄生電感中存儲的感應能量；

?金屬氧化物壓敏電阻（MOV）具有比TVS高得多的電阻特性，在峰值電壓相對較高的應用中可取代TVS；

?RC Snubber緩沖電路，有助于確定開關速度，提供MOV激活所需的10-20ns間隔，同時抑制漏極和柵極中的電壓振鈴，并吸收通過導線傳入的系統噪聲。

成功案例：

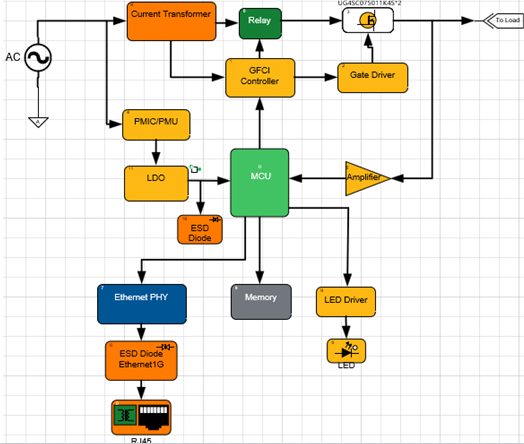

該SSCB項目主要用在軌道交通機柜上。該設備要求在較高溫、較高電流的條件下，MOS殼溫能夠穩定、不超過限值，同時體積做得盡可能小。在安富利工程師協助下，客戶僅用2顆10mΩ的SiC Combo JFET，就成功替換了原來的多顆并聯的36mΩ超結MOS，不但減少BOM使用、縮小PCBA尺寸，同時整體的散熱效果比超結MOS更優。

關鍵元件：UG4SC075011K4S*2

從機械保護到全固態智能保護，SSCB正在重構電力系統安全邊界。安森美的SiC Combo JFET以低損耗、小體積、高可靠、易開發的優勢，打通SSCB從設計到量產的關鍵瓶頸，全面賦能新能源、數據中心、工業配電等領域的高效、安全、智能升級。

安富利點評：

安森美的SiC Combo JFET內阻低，無需特別的驅動設計，兼容Si MOS/IGBT/SiC驅動，在SSCB應用中可直接替換測試，完整的Total solution，直接交鑰匙方案。

安富利為安森美的SiC Combo JFET方案提供全方位的技術支持，包括但不限于：

1. 從樣機到量產，全程技術支持，協助客戶調試；

2. 協助客戶review PCB layout；

3. 提供完整參考設計和demo資料；

4. 快速的樣品響應。
