新品速遞

TJA1410和TJF1410是符合10BASE-T1S規范的物理介質相關 (PMD) 收發器， 豐富了恩智浦的多節點以太網網絡產品組合。這些器件專為在嚴苛環境確保卓越電磁兼容 (EMC) 性能而設計，支持通過以太網數據線，基于3引腳Open Alliance (OA) TC14-TC10遠程喚醒標準接口實現通信。

TJA1410按照ISO 26262 ASIL B功能安全等級設計，滿足現代汽車對功能安全與可靠性的嚴格要求；而TJF1410完全兼容數據線供電 (PoDL, Power-over-Data-Line) 方案，可廣泛應用于工業以太網場景。

得益于緊湊的封裝尺寸和極低的靜態電流，這兩款器件優化了待機功耗，為下一代汽車和工業以太網架構提供穩健、高效的解決方案。

TJx1410是恩智浦首款面向汽車與工業應用的10BASE-TIS PMD收發器，了解詳情請下載產品簡介>>

TJx1410目標應用

汽車領域

汽車區域控制器

車身應用

中央計算ECU

邊緣ECU

內外照明

短程雷達

工業領域

樓宇能源管理控制器

樓宇I(lǐng)/O控制器

運動控制與機器人

電機驅動

其他工廠網絡設備

可編程邏輯控制器 (PLC) 和遠程I/O

TJx1410主要特性

符合IEEE 802.3cg及OA TC14物理介質相關 (PMD) 標準

符合ASIL B (TJA1410)

為車載應用提供強大的EMC性能

3引腳Open Alliance (OA) TC14標準接口

支持拓?fù)浒l(fā)現功能 (OA TC14)

單條10BASE-T1S總線可支持超過16個節點

支持超過25米的電纜

支持TC14-TC10本地及遠程喚醒

超低靜態電流，降低待機功耗

兼容數據線供電 (PoDL)

符合AEC Q100 1級車規環境要求

采用HVSON8封裝 (3mm × 3mm)

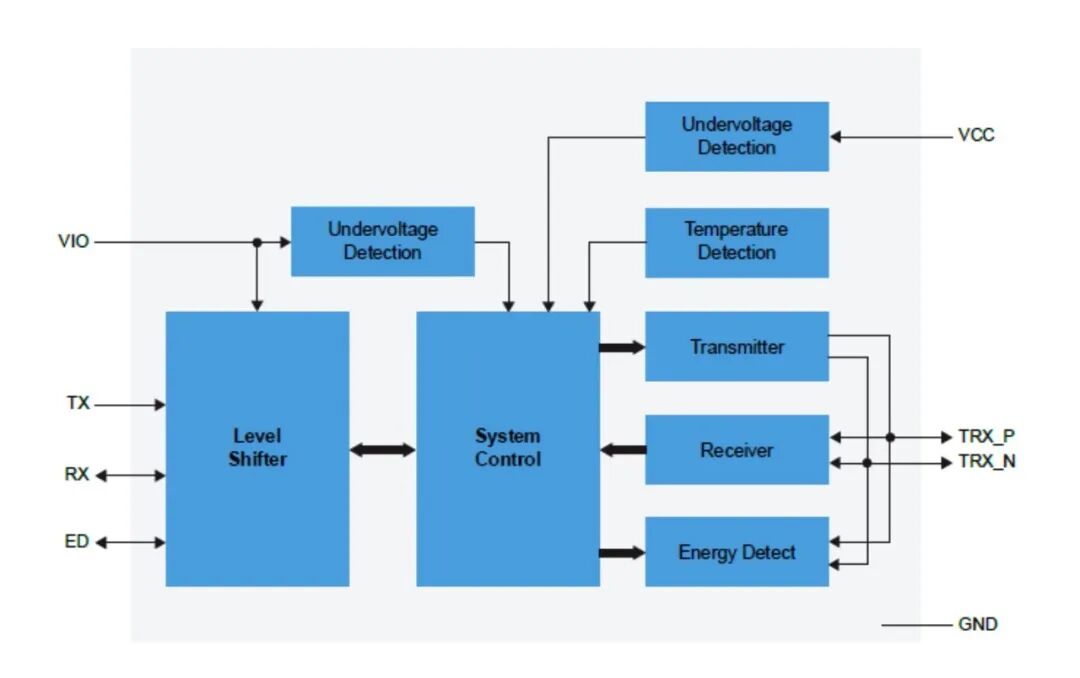

TJx1410框圖

TJx1410優勢

符合行業標準

符合IEEE 802.3cg標準

符合OA TC14 PMD規范

優化的功耗和接口

低功耗模式下靜態電流低至約20μA，有效降低系統功耗

支持1.8V至3.3V的本地及遠程喚醒

功能安全與信息安全能力

符合ISO 26262 ASIL B功能安全等級

恩智浦主機設備支持MACsec

高效且靈活的集成

數據通路穩健，可輕松應對車內最惡劣的DPI失真情況

性價比高：采用3引腳接口，且數字PHY已集成在數字主機中

支持拓?fù)浒l(fā)現功能

采用緊湊型HVSON8封裝

TJX1410使能工具

TJA1410-EVB評估板采用兩個TJA1410 PMD收發器以及240μH 10BASE-T1S共模扼流圈構建，可實現精準的PMD級性能測試。

該評估板通過標準排線接口即可與MCU評估板輕松連接，特別適用于集成以太網MAC和10BASE-T1S數字PHY IP的平臺。該評估板可幫助開發10BASE-T1S相關應用的工程師快速完成原型開發、性能測試與特性驗證。

了解詳情

TJx1410技術資料

公開技術資料

TJA1410 10BASE-T1S PMD汽車收發器產品頁，了解詳情>>

TJA1410——符合ASIL B的車規級10BASE-T1S PMD收發器產品說明書，點擊閱讀>>

TJF1410 10BASE-T1S PMD工業收發器產品頁，了解詳情>>

TJF1410——面向工業應用的10BASE-T1S PMD收發器產品說明書，點擊閱讀>>

以太網網絡安全——IEEE 802.1AE MACsec白皮書，點擊閱讀>>

恩智浦SafeAssure項目，了解詳情>>

恩智浦產品長期供貨計劃，了解詳情>>

開發資源

TJA1410-EVB獨立PMD收發器評估板工具頁，了解詳情>>

TJA1410-EVB快速入門指南，了解詳情>>

TJA1410-EVB評估板用戶手冊，點擊下載>>

TJA1410-EVB原理圖，點擊下載>>

TJA1410-EVB設計文件，點擊下載>>
