文章來源于：Simcenter機械仿真

在競爭激烈的產品研發中，結構設計需同時兼顧性能、輕量化、成本與可制造性。OptiStruct是一款集有限元仿真與結構優化于一體的工業級求解器，覆蓋線性/非線性、模態、頻響、隨機振動、熱、疲勞等全工況分析。更是助力工程師實現創新設計的“性能加速器”，提供拓?fù)?、形貌、尺寸、形狀、自由尺寸、自由形狀等多種優化技術，幫助產品在保證強度、剛度、NVH、疲勞等性能的同時，實現輕量化與可制造性一體化落地。已廣泛應用于航空、汽車、家電、電子等行業，是實現“高性能+輕量化+可制造”一體化設計的理想工具。

01 | OptiStruct的3大核心優勢

1.1 仿真與優化無縫集成

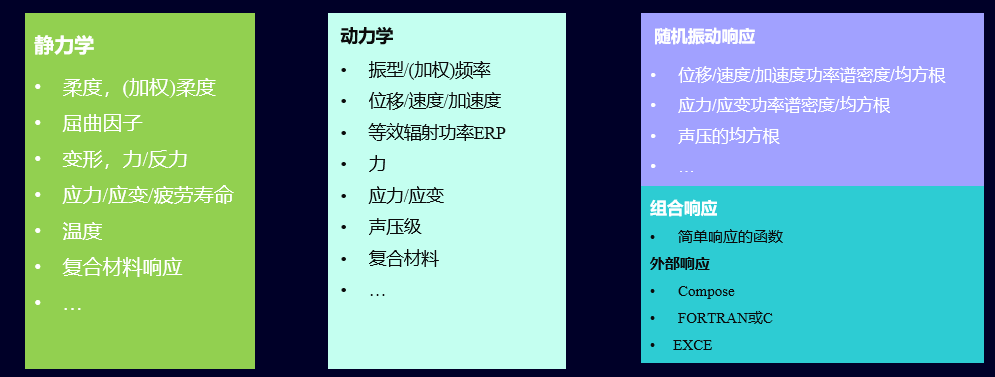

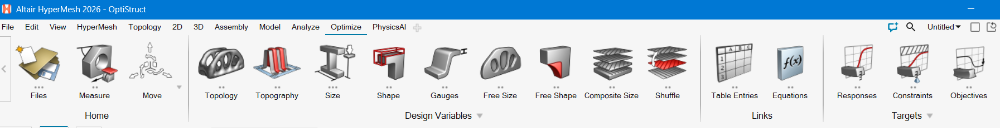

無需切換軟件，與HyperMesh前處理工具無縫集成，一站式完成“建?！抡妗獌?yōu)化—驗證”全流程。支持靜力學、動力學、NVH、疲勞、復合材料等全面響應類型，可自定義組合響應與外部函數，大幅提升研發效率。

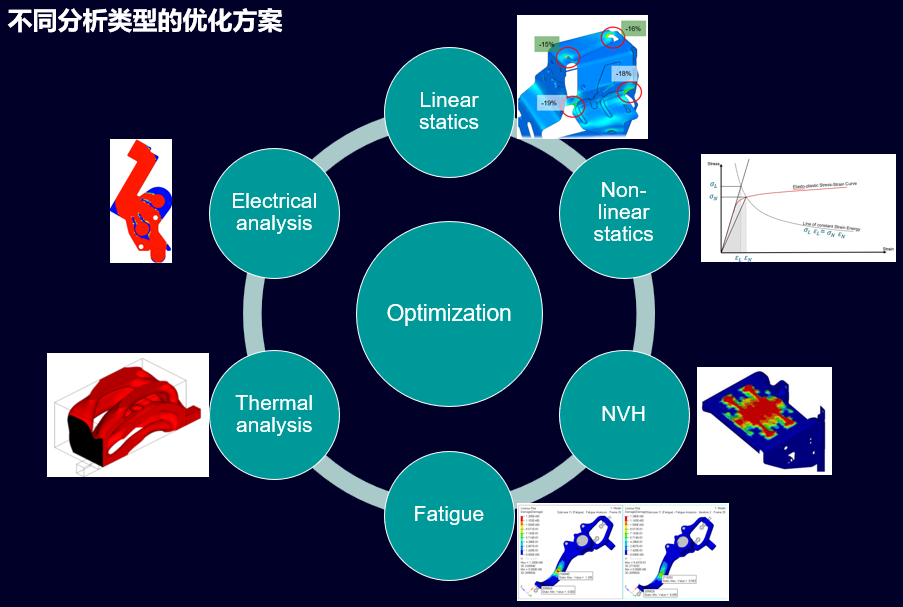

1.2 多場景全周期適配覆蓋“概念設計-詳細設計”全流程，適配零部件/系統級優化，支持靜力學、NVH、疲勞等復雜工況，滿足多行業結構研發需求。

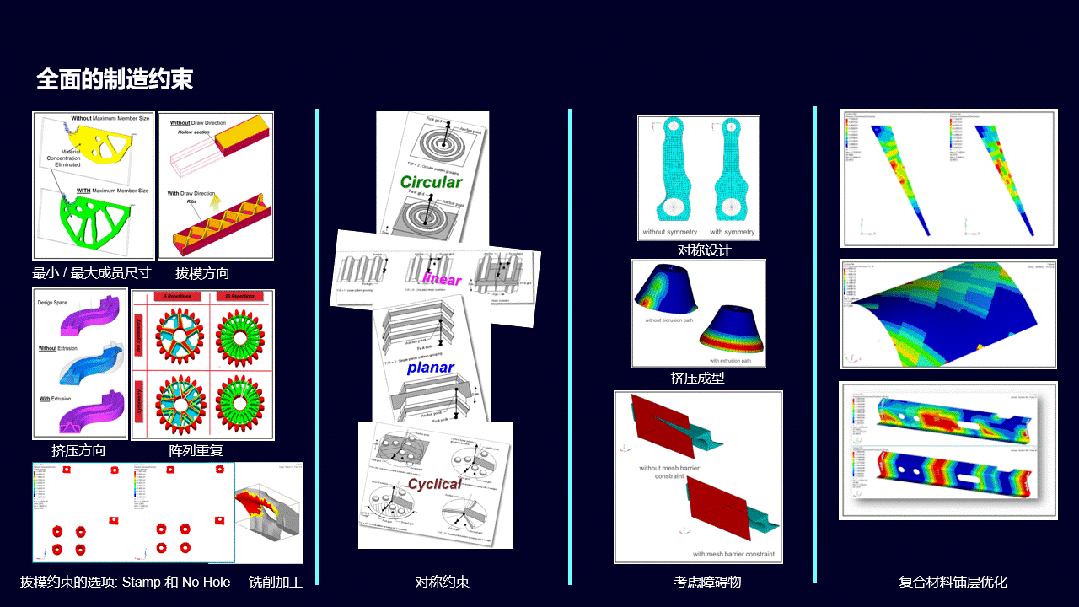

1.3 兼顧創新與可制造性支持極小/極大尺寸、拔模、擠壓、銑削、陣列、對稱、3D打印懸空角等制造約束，確保優化方案符合生產工藝，無需二次修改即可落地。

02 | OptiStruct核心優化方法：

6大手段速覽

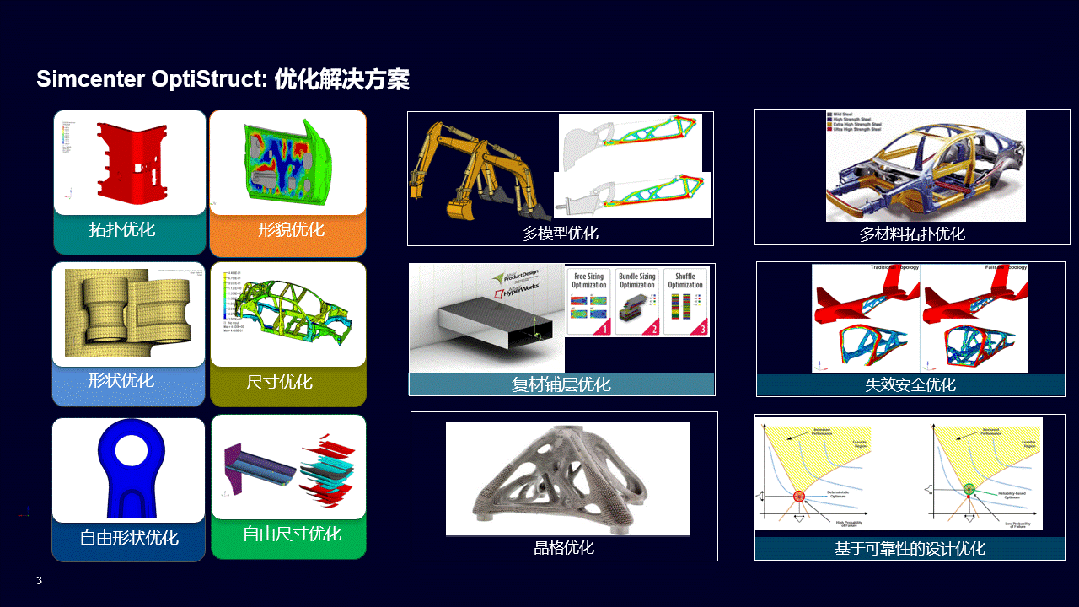

從概念到詳細設計，OptiStruct提供了六種核心優化技術：

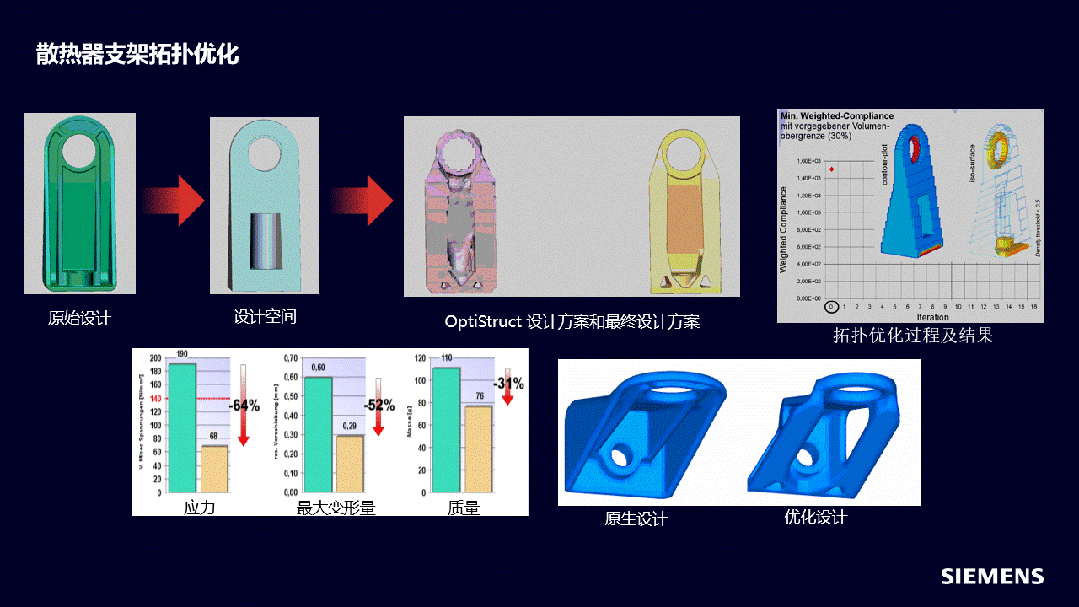

2.1 拓?fù)鋬?yōu)化（Topology Optimization）拓?fù)鋬?yōu)化是在給定空間內確定理想材料分布。拓?fù)鋬?yōu)化是基礎且應用廣泛的優化技術，OptiStruct支持變密度法（SIMP法）和水平集方法。其設計變量是單元密度。核心作用是在滿足預設性能要求的前提下，精準界定材料的理想分布區域——明確材料“該放哪里、不該放哪里”，為工程師提供突破傳統的全新設計思路，這對重量高度敏感的行業而言至關重要。此外，拓?fù)鋬?yōu)化生成的復雜形態結構，與增材制造具有天然的適配性，可直接輸出用于3D打印的幾何數據，充分發揮增材制造“復雜結構一體化成型”的優勢，助力制造出高性能、高集成度、輕量化的核心零部件，打破傳統制造工藝對結構設計的局限。典型應用場景：概念設計階段，探索全新的結構形式，如航空航天部件、汽車零部件、醫療器械等。

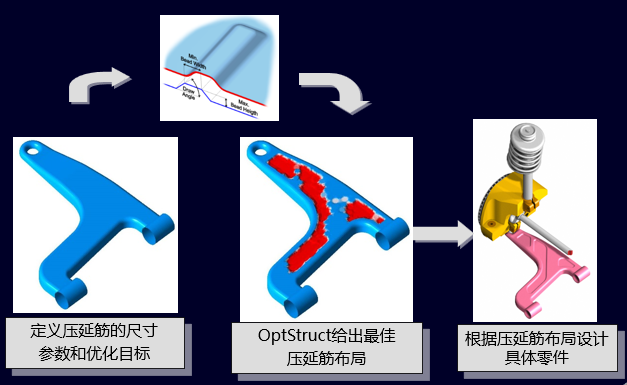

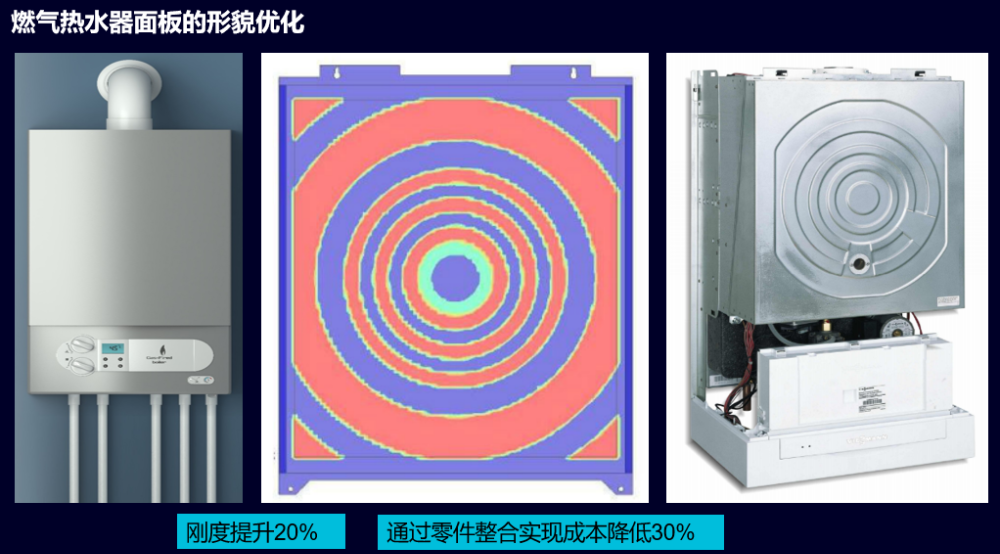

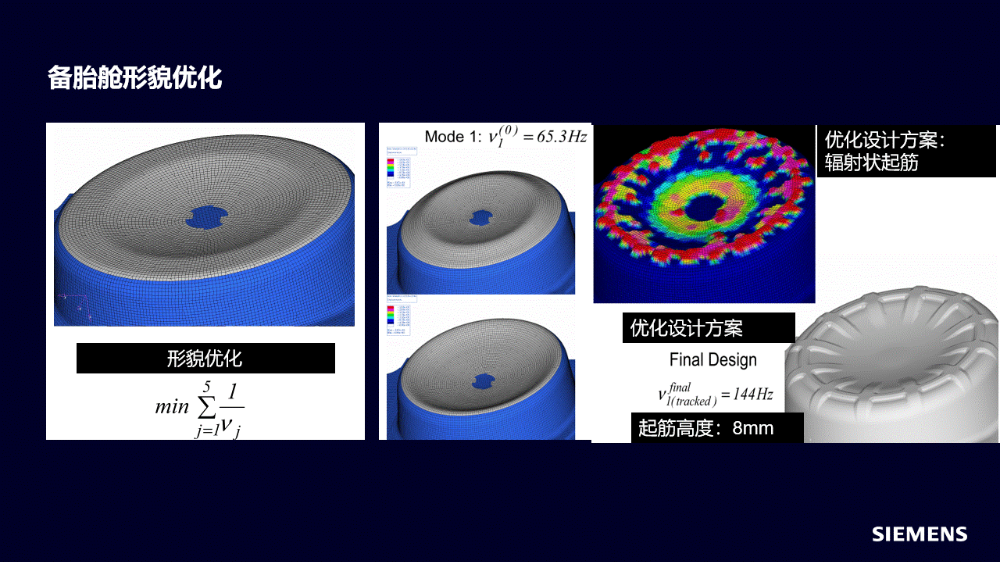

2.2 形貌優化（Topography Optimization）形貌優化為指定殼結構找到理想加強筋布局。針對薄壁鈑金件，該技術可自動計算出理想加強筋布局，在不顯著增加零件質量的前提下，有效提升零件的剛度與模態頻率，解決薄壁結構易變形、易共振的行業痛點，精準適配鈑金件等輕量化結構的設計需求，兼顧輕量化與結構穩定性。典型應用場景：適用于鈑金件、塑料蓋板、薄壁件等產品，核心用于提升結構剛度、抑制共振現象，保障零件使用可靠性。

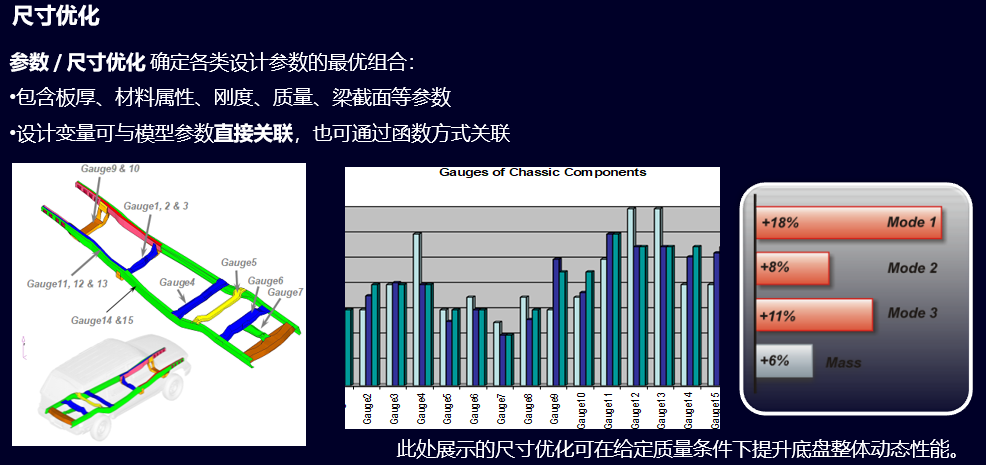

2.3 尺寸優化（Size Optimization）尺寸優化用于確定厚度、材料屬性等參數的理想組合。針對已確定結構形狀的部件，該技術可通過優化厚度、材料屬性等關鍵設計參數，在保障結構強度、剛度等核心性能不降低的前提下，實現精細化減重，避免材料浪費，精準適配各類結構件的輕量化、高效化設計需求，兼顧性能可靠性與經濟性。典型應用場景：適用于各類已確定結構形狀的零部件，核心用于優化設計參數、實現精細化減重，提升產品經濟性與輕量化水平。

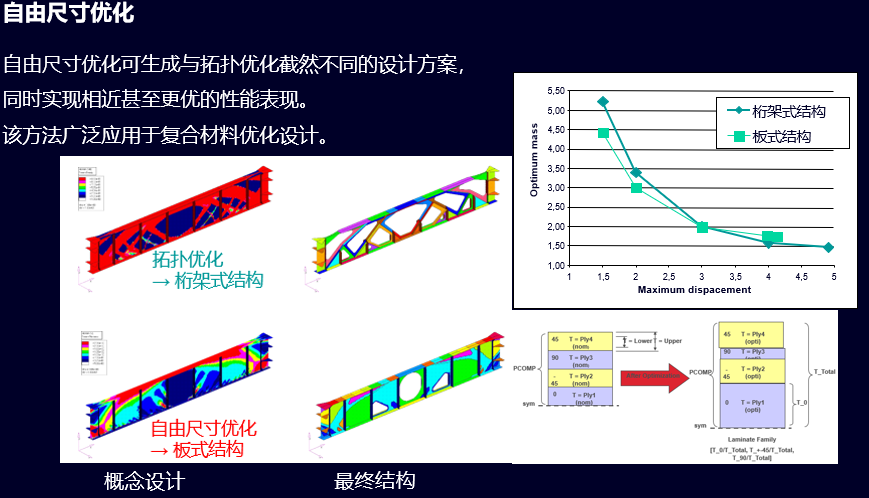

2.4 自由尺寸(Free-size Optimization)針對既定結構，求解出每個殼單元的理想厚度。主要支持2D殼單元，它的結果是一片連續變化的厚度，每個2D單元有一個單獨的厚度結果，意味著加工成本較高，主要是用在對重量和性能敏感，制造成本不敏感的行業。典型應用場景：一般僅做概念方案布局，如2D拓?fù)鋬?yōu)化結果快速驗證、復合材料中鋪層形狀優化。

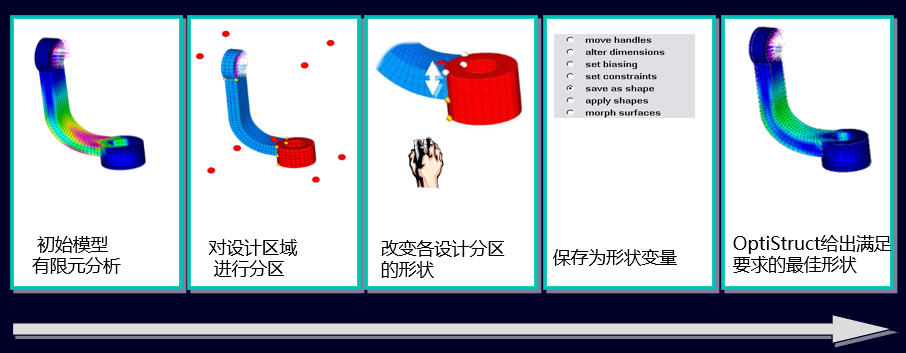

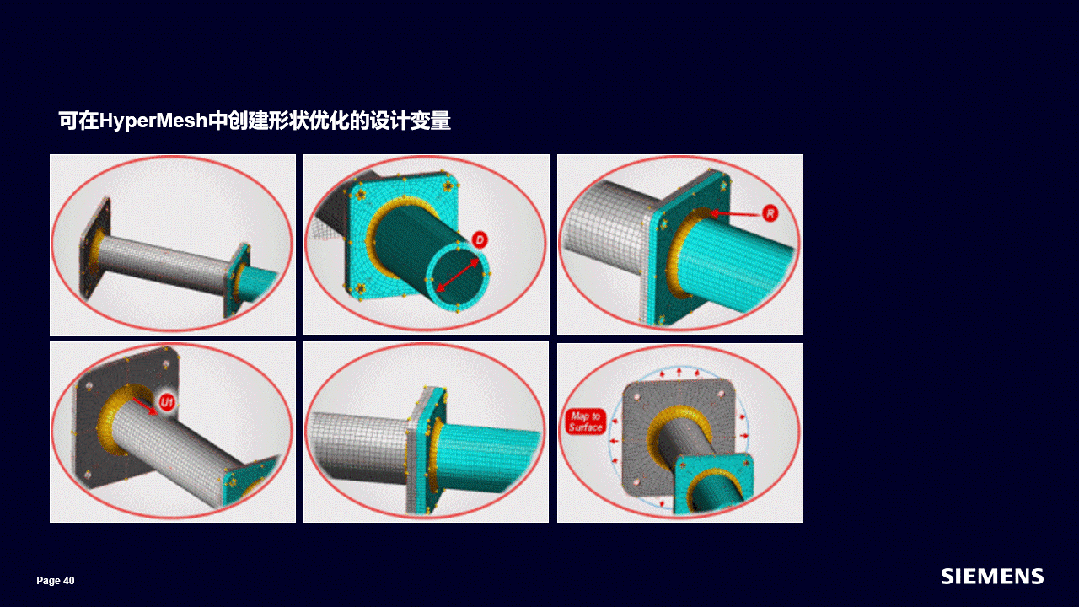

2.5 形狀優化（Shape Optimization）通過用戶自定義形狀確定結構理想外形。有限元模型中，結構外形由網格節點位置決定。形狀優化通過調整節點坐標來更新結構外形。開展形狀優化要先定義設計變量，以用戶預定義的形狀作為設計變量，依靠內置在HyperMesh中的HyperMorph網格變形功能可批量生成形狀變量，大幅簡化建模流程。典型應用場景：結構外形優化、局部區域優化等局部幾何特性改善。

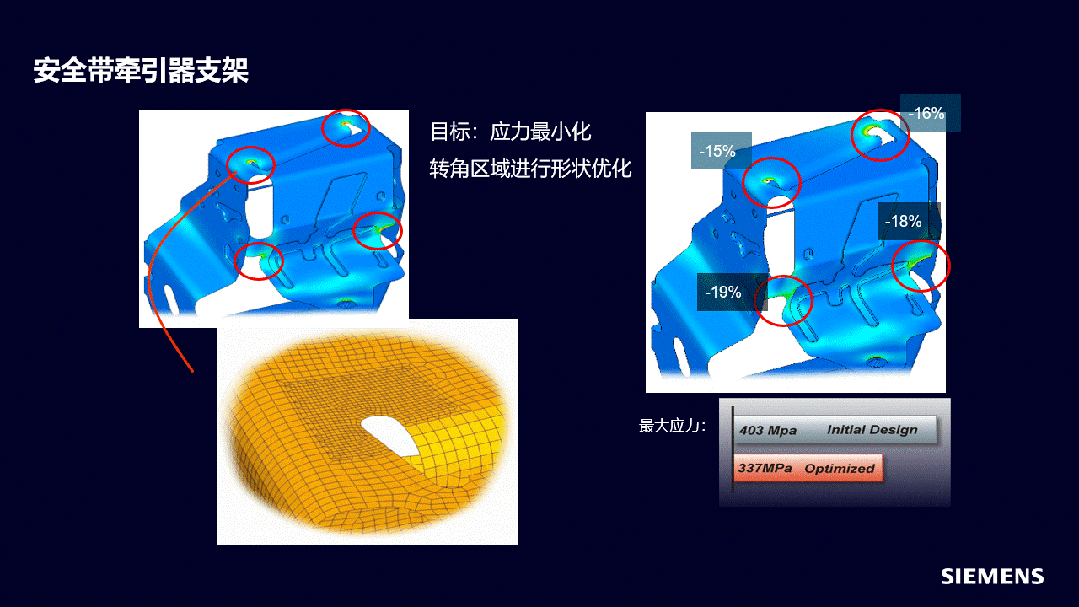

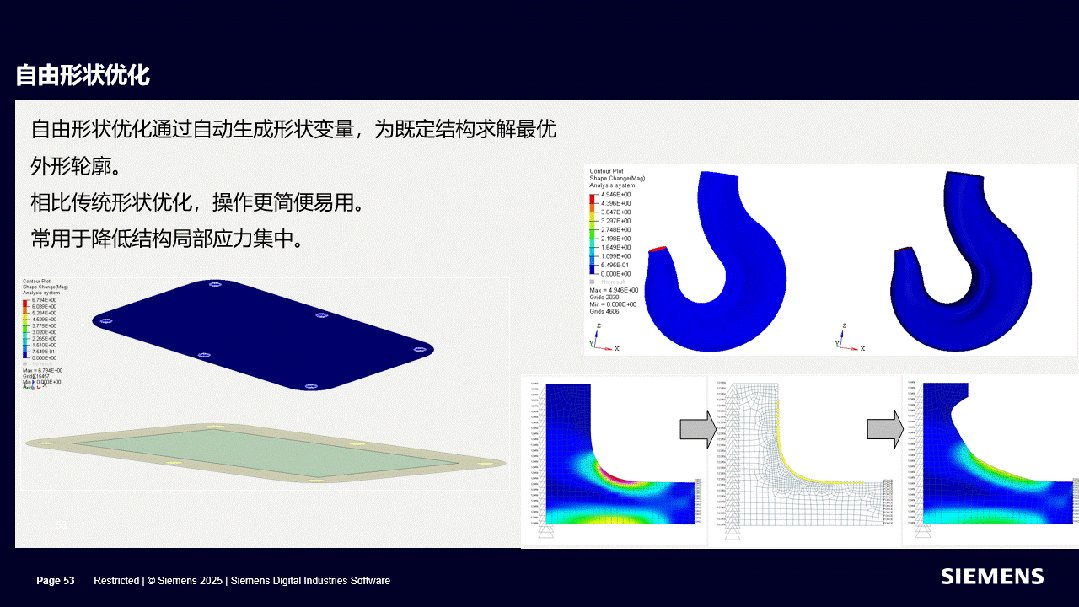

2.6 自由形狀優化通過自動生成變形輪廓，求解給定結構的理想外形OptiStruct自研的專有優化算法，有Classic和Vertex Morphing（設計自由度更大）兩種算法。自由形狀優化與普通形狀優化的根本區別：結構外邊界的可移動范圍由算法自動判定，無需人工定義形狀擾動變量，操作更簡便。典型應用場景：鈑金邊緣、支架外輪廓、簡單倒角優化、汽車覆蓋件、航空曲面結構、復雜殼體等局部應力優化。

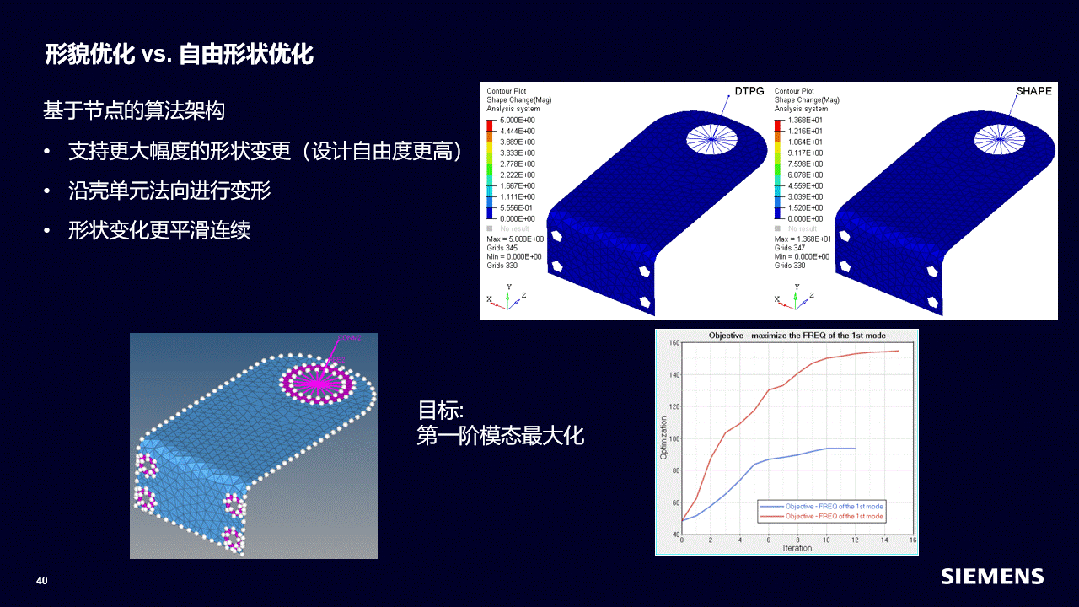

2.7 組合優化對于同一個優化問題，可靈活選用不同的優化方法，也可將多種方法組合運用，以適配不同設計需求、提升優化效果。如當鈑金件的剛度與模態無法滿足設計要求時，形貌優化和自由形狀優化都可以使用。形貌優化通過加筋提升剛度，也可以使用自由形狀優化，會得到更平滑的輪廓結果。

03 | 進階能力：應對復雜設計挑戰

除前述核心方法外，OptiStruct的進階能力的可解決復雜工程難題：

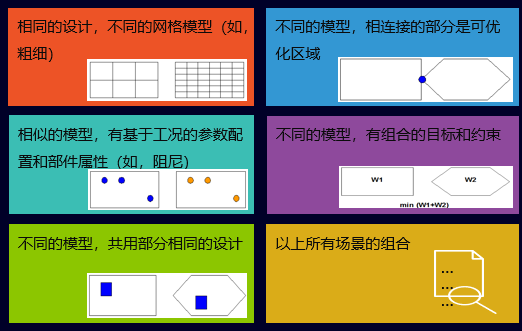

3.1 多模型優化（Multi-Model Optimization）：一次優化適配多工況/多模型多模型優化用于在一次優化計算中計算多個具有相同設計變量的模型，保證這些模型中相同的設計變量最終得到相同的優化結果。這個過程中模型可以不同、荷載可以不同、參數可以不同、目標函數、約束及響應可以單獨定義。

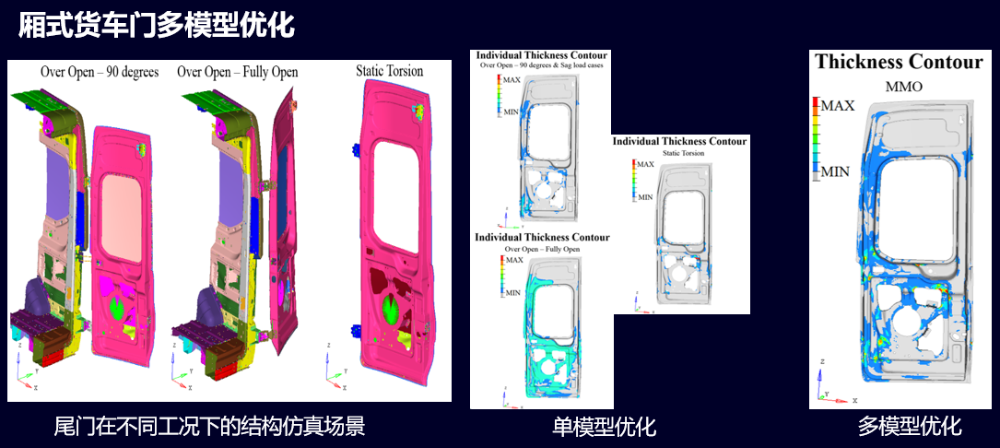

福特廂式貨車門優化案例：先自由尺寸做厚度分布概念設計，再尺寸優化工程參數落地，通過多模型聯合優化一次性滿足多工況、多裝配狀態下的剛度、模態與輕量化要求。

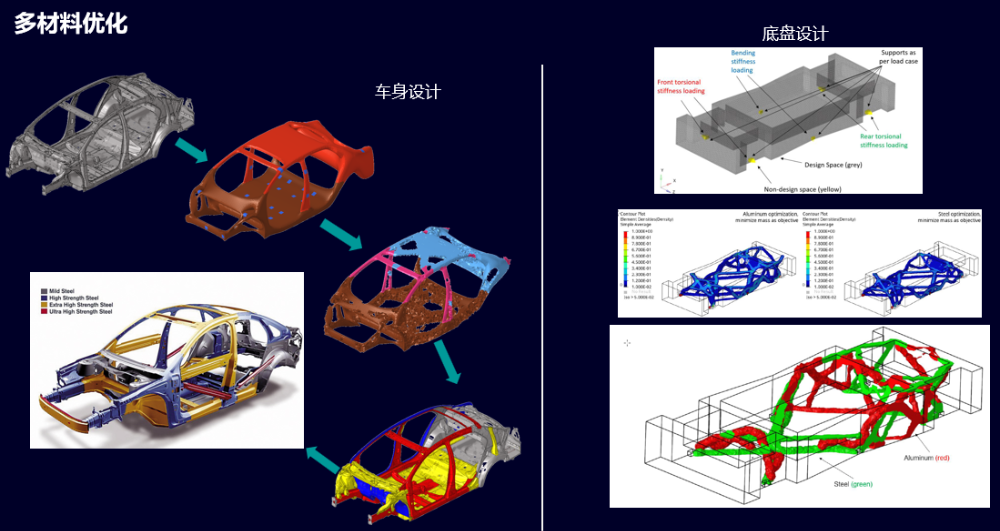

3.2 多材料優化（Multi-Material Optimization）：在不同區域分配理想材料算法可自動在不同區域分配理想材料（支持多達10種材料分布優化），平衡性能與成本。如汽車底盤結構常采用多材料優化方法進行剛度優化。以質量極小化為目標，同時將關鍵加載位置的位移約束作為底盤的剛度要求。

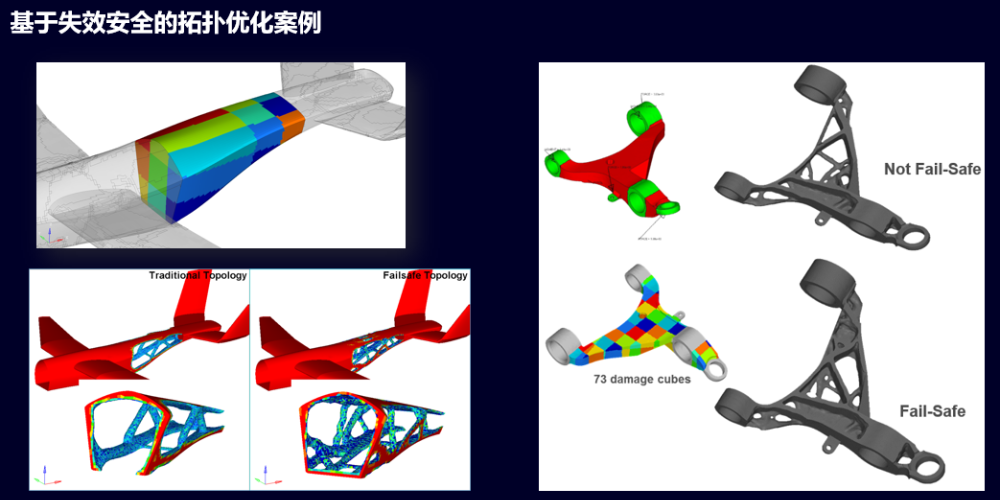

3.3 基于失效安全的拓?fù)鋬?yōu)化（Failsafe Topology Optimization）：壞一個局部，不影響整體失效安全設計是指在發生故障時，以不造成損害或者發生極小損害為響應的設計，如冗余設計中某個局部發生失效不會影響整體工作狀態。常規拓?fù)鋬?yōu)化可能無法考慮結構某一部分發生失效時設計的可行性。FSO將結構劃分為損傷區，并生成多個模型（等于失效區的數量），其中每個模型與原始模型相同，只是減去一個失效區。

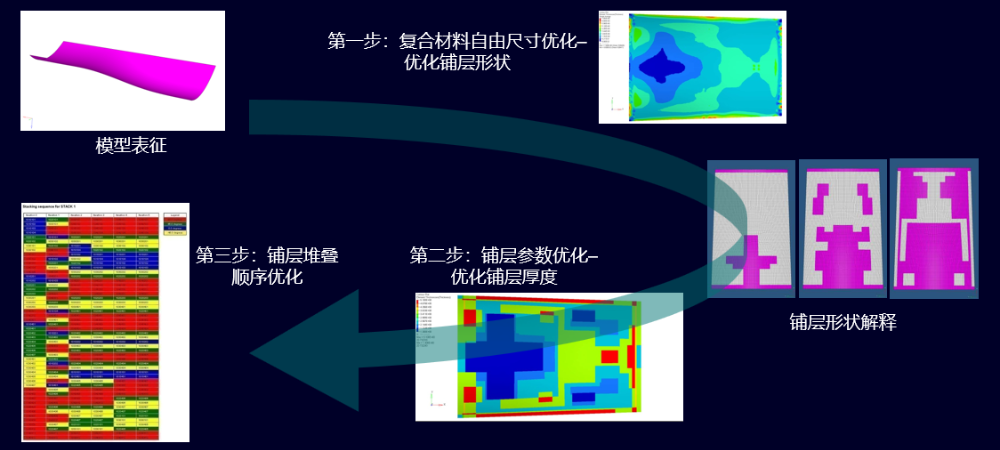

3.4 復合材料鋪層優化：鋪層形狀→鋪層厚度→鋪層順序獨特的三步法專門解決復合材料鋪層設計的難題。具體方案如下：

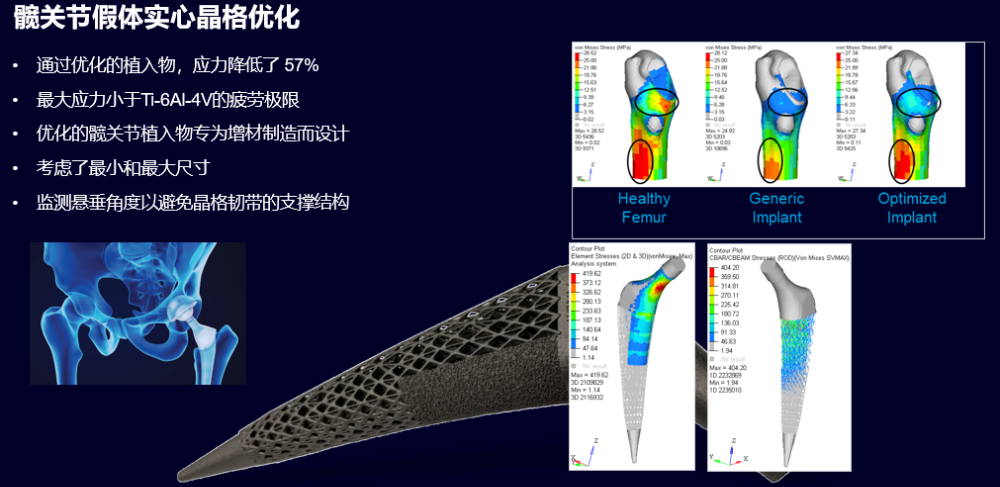

3.5 增材制造優化增材制造優化（點陣優化）是面向3D打印的實體-點陣一體化設計方案，通過拓?fù)渖膳c點陣精細化兩個階段，在輕量化的同時保證結構強度與穩定性。

04 | OSSmooth幾何重構

OSSmooth是一款拓?fù)?、形貌、形狀?yōu)化的半自動優化結果幾何重構工具，支持不同輸出格式(IGES, STL等)，支撐后續產品設計迭代與有限元重分析。

總結

拓?fù)?、形貌、自由尺寸?yōu)化屬于概念設計優化階段，此階段設計自由度較大，可充分發揮設計創意與探索空間；尺寸、形狀、自由形狀優化屬于詳細設計優化階段，設計自由度相對較小，更側重基于概念方案的精細化調整與完善。從概念設計到詳細設計，從單一零件到系統級優化，OptiStruct覆蓋全流程，是結構輕量化與性能提升的核心工具。優化過程中，配合HyperMesh、HyperStudy（多學科優化）及OSSmooth（幾何重構）工具協同使用，可有效提升設計優化全流程的效率與精度。若使用中遇到優化設置、結果解讀等問題，歡迎關注西門子官方渠道，獲取技術支持與學習資料，攜手解鎖結構優化的無限可能！
