1、安裝方法

(1)安裝時，將位移檢測裝置的支架通過螺栓固定在搖臂軸承座上部，支架上裝有控制磨輥高低限位的接近開關和傳感器電子部分本體。再將定位磁塊支架通過螺栓固定在搖臂側面，定位磁塊用隨機螺帽固定后裝好保護罩即可(如圖1所示)。

(2)磁致伸縮位移傳感器的電氣信號連接要采用屏蔽電纜，按照傳感器說明書和輥磨電氣接線圖連接到磨輥液壓系統本地控制柜上，信號經由DCS傳輸?shù)街锌厥遥ㄟ^軟件顯示數值。

(3)傳感器電子部分防護罩螺栓要做防松處理，禁止使用焊接的方法安裝，定位磁塊固定在支架擋板上，其安裝位置與波導管中心距保持在8~15mm。

2、傳感器使用注意事項

(1)在正常的環境條件下，氣流和氣壓的變化對磁致伸縮位移傳感器的工作影響很小，但當氣流和氣壓變化較大時，會使磁致伸縮位移傳感器產生測量誤差。因此，空壓機和動力風機等設備應遠離磁致伸縮位移傳感器工作區域，以減少其強氣壓氣流對磁致伸縮位移傳感器的不良影響。

(2)若磁致伸縮位移傳感器信號電纜距離變頻器電源輸出電纜和強電壓電纜很近，就會對料層厚度信號產生干涉，使料層厚度顯示值波動變化異常。因此在敷設磁致伸縮位移傳感器信號電纜時，一定要遵守電氣規范，且要遠離變頻器電源輸出電纜和強電壓電纜等至少30cm。

(3)使用中，當磁致伸縮位移傳感器出現以下兩種情況時，會引起料層厚度的測量誤差，因此需按照初次安裝調試的方法重新進行調整。一是當磁致伸縮位移傳感器支架或者傳感器位置改變；二是磨機使用一段時間后，因磨輥和磨盤磨損，磨輥的尺寸和磨盤的厚度也相應減少時。

(4)要定期檢查磁致伸縮位移傳感器表面是否積灰并清除，檢查磁致伸縮位移傳感器及其支架是否牢固并緊固，檢查磁致伸縮位移傳感器連接電纜和接線回路是否有問題并修復。

3、傳感器接線方法

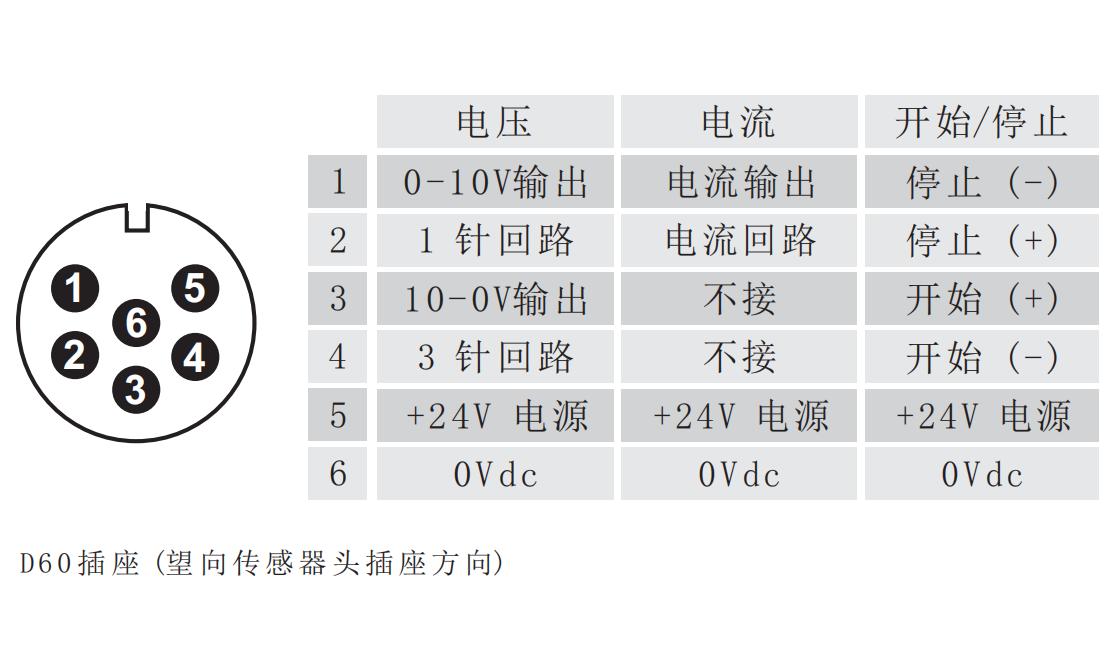

(1)航插型接線定義

(2)直出線接線定義

當布置傳感器、控制器和電源之間的電纜時，請避免靠近高壓線，尤其要避免交流諧波(例如相位控制)產生的電感噪聲，相對于其他線纜，屏蔽只能提供有限的保護。電纜長度最長為20m,直徑φ6~8mm。在施工現場、屏蔽和高速旋轉等室外噪聲場合使用較長的電纜也不影響其信號完整性(如下圖所示)。

傳感器和控制器必須要用屏蔽線連接，傳感器控制端屏蔽電纜必須與本地磨輥液壓系統控制柜采用共地接地保護。傳感器控制端不用的導線可以接地但不能接到屏蔽線纜上。
