一、產品綜述

在機頂盒、安防攝像、手機、游戲機、電動玩具等便攜式與嵌入式設備中，小體積、高效率、大電流、低靜態功耗的降壓供電是提升續航與穩定性的關鍵。傳統分立電源方案效率低、靜態功耗高、外圍元件多、保護不足，難以滿足電池供電與緊湊空間需求。

WD3420 是一款高效率同步整流 Buck 降壓轉換器，輸入 2.5V–5.5V，輸出高達 2A，內置功率開關與同步開關，1.5MHz 高頻工作，靜態電流僅 35μA，具備軟啟動、輸入過壓、短路打嗝、過溫保護，支持 PWM/PFM 雙模與 100% 占空比低壓差工作。芯片以高效率、低功耗、大電流、極小封裝、極簡外圍，為便攜與安防設備提供一站式降壓供電方案，廣泛適配機頂盒、安防相機、手持設備、玩具及儀表等場景。

二、核心特性與落地價值

1. 同步整流高效率，全負載更省電

WD3420 采用內置同步整流結構，極低導通損耗，重載效率高、發熱??；輕載自動進入PFM 優化模式，顯著提升待機與輕載效率，完美適配電池供電設備，大幅延長續航。支持100% 占空比，實現低壓差工作，電池低壓時仍穩定輸出。

2. 超低靜態功耗，長效續航更出色

靜態電流僅 35μA，關斷電流低至 0.1μA，靜態損耗極低，對長期待機的手持設備、傳感器、安防攝像頭極為友好，在電池供電場景中優勢突出。

3. 寬壓輸入 + 2A 大電流，帶載能力強勁

支持2.5V–5.5V 寬輸入電壓，覆蓋單節鋰電池、USB 供電等主流平臺；輸出電流可達2A，滿足 MCU、傳感器、射頻、馬達等中等功率負載供電需求，帶載能力強、兼容性廣。

4. 1.5MHz 高頻，外圍極簡體積更小

開關頻率1.5MHz，可使用小尺寸電感與電容，大幅縮小 PCB 面積。提供SOT23-5/SOT23-6/DFN1.6×1.6-6三種超小型封裝，完美適配空間極致緊湊的便攜設備與高密度模組。

5. 完整保護機制，運行更安全可靠

內置軟啟動、輸入過壓、短路打嗝保護、過溫保護、限流保護多重防護，有效抑制浪涌電流、避免短路與過熱損壞，提升系統長期穩定性與壽命。

6. 雙版本可選，設計更靈活

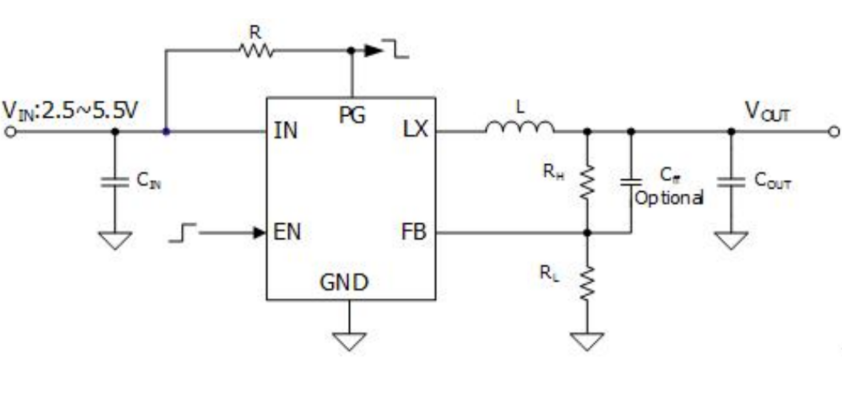

WD3420（SOT23-5）基礎款、WD3420P（SOT23-6，帶 PG 電源就緒）、WD3420D（DFN 超薄款），滿足不同監控與空間需求，兼容 3.3V/5V 主控直控，開發門檻極低。

三、典型應用場景

1. 安防監控與機頂盒

用于 IPC 網絡攝像頭、機頂盒等，穩定輸出低紋波電壓，高效率、低功耗特性適配長期在線工作，簡化供電設計。

2. 便攜式消費電子

廣泛用于手機、掌機、媒體播放器、電動玩具等，低靜態功耗與高效率大幅提升續航，小封裝滿足輕薄化需求。

3. 手持儀表與電池設備

適配萬用表、便攜檢測儀、藍牙設備等電池供電產品，寬壓、低壓差、低功耗特性保證續航與穩定性。

4. 通用嵌入式系統

為各類 MCU、傳感器模塊、執行器供電，外圍極簡、保護完善，快速實現高性能降壓方案，縮短開發周期。
