瑞芯微RV1126B是面向邊緣視覺場景的專用處理芯片，憑借低功耗、內置AI-ISP、雙路MIPI-CSI接口以及端側AI算力，可支撐常規監控、雙光譜、多目視覺等多類相機產品開發，配合定制化設計，能夠適配不同行業的專用相機落地需求。

一、RV1126B核心硬件特性

RV1126B 采用四核Cortex-A53架構，內置獨立NPU與圖像處理單元，芯片配備雙路MIPI-CSI接口，單路最高支持1200萬像素傳感器接入，并支持多路圖像傳感器同步輸入，最高支持800萬像素。視頻編碼方面支持H.265/H.264雙編碼格式，最高可實現800萬像素@45fps超高清視頻編碼，支持動態碼率優化，可有效降低視頻碼流與存儲空間占用。此外，芯片具備GPIO/PWM控制能力，可實現外部模組的精準聯動，搭配低功耗運行架構，適配戶外無持續供電場景的長期值守需求。

芯片NPU算力為3TOPS INT8，可在端側獨立完成AI推理運算，無需依賴云端，在兼顧成像處理與視頻編碼的同時，無需額外擴展算力芯片，硬件集成度與能效比表現突出。

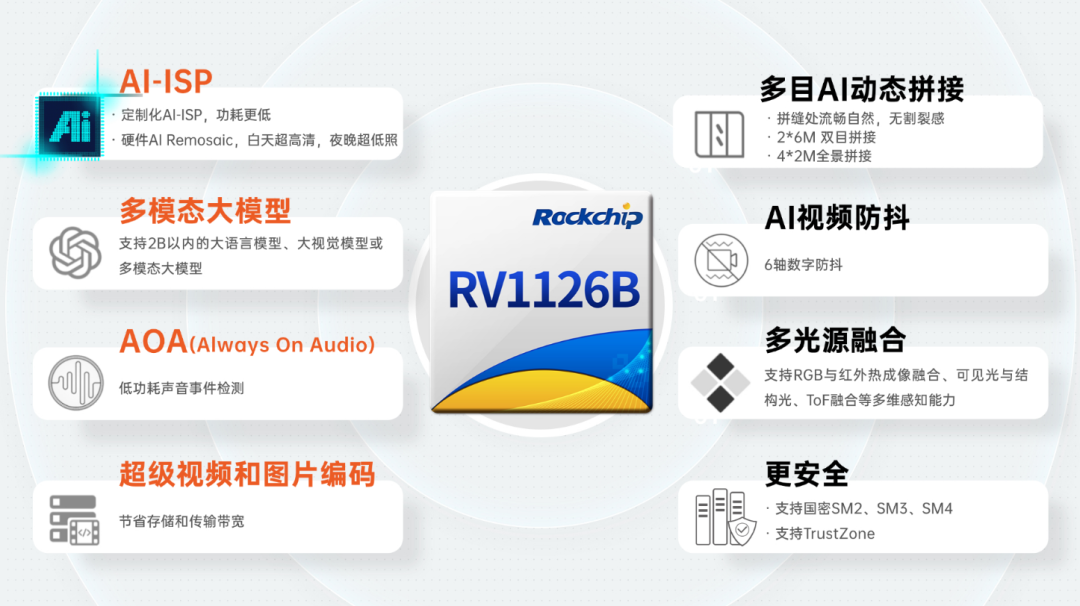

圖1：RV1126B性能特點

二、RV1126B端側AI能力

3TOPS算力是RV1126B支撐智能視覺功能的關鍵，可滿足邊緣端相機輕量化AI算法部署需求：

• 在1080P分辨率下，可穩定運行目標檢測、人形/車輛識別、區域入侵偵測等算法，保證實時性與識別準確率；
• 可同步完成圖像增強、畸變校正與AI編碼優化，不占用主處理器過多資源；
• 支持輕量化模型部署，適配熱成像溫度異常識別、雙目測距算法推理、行為分析等場景化AI功能，滿足工業、安防等場景的端側智能需求。

三、RV1126B主流相機形態

1. 常規智能監控相機

RV1126B可直接驅動可見光圖像傳感器，通過內置ISP實現低照度增強、寬動態調節等效果，滿足室內外全天候監控成像要求。芯片支持高效視頻編碼，可優化碼流與存儲占用，搭配區域偵測、徘徊報警等基礎智能功能，適用于園區、商鋪、工地等常規安防監控場景，是性價比均衡的監控相機主控方案。

2. 雙光譜相機

雙光譜相機是一種結合可見光與紅外光譜成像技術的光學儀器，其核心優勢在于通過雙光譜融合實現全天候、多場景的精準監測。與傳統單光譜相機相比，它能夠同時捕捉可見光與紅外波段的信息，突破單一光譜的局限性，適用于對環境適應性要求較高的復雜場景。

圖2：雙光譜相機

• 紅外激光補光雙光譜相機

行業內雙光譜相機包含可見光成像搭配紅外激光補光的專用機型，主要面向全黑、遠距離、雨霧等惡劣環境，通過激光補光彌補普通紅外補光距離短、畫質模糊的問題，這類機型的落地的核心，離不開RV1126B的多項核心技術支撐。

1. RV1126B通過自身GPIO/PWM控制能力，可精準控制激光補光模組的開關、亮度等級與觸發時序，實現畫面與補光同步，避免補光延遲或錯位；并且能兼容多種自動變焦鏡頭。
2. 依托內置獨立AI-ISP，可對激光補光下的圖像進行銳化、降噪、強光抑制與對比度優化，解決激光直射造成的過曝問題，大幅提升遠距離成像清晰度；
3. 結合3TOPS端側AI算力，可實現人形/車輛檢測聯動補光，有人或車輛進入監測區域時自動開啟補光，無人時關閉，既降低設備功耗，也減少光污染；
4. 芯片的低功耗運行架構，支持待機喚醒模式，可滿足野外、邊境等無持續供電場景下的長期值守需求，適配戶外遠距離安防、邊境監測、野外值守等場景。

• 熱成像型雙光譜相機

熱成像類雙光譜相機為可見光+紅外熱成像傳感器組合，核心是溫度分布與實景畫面融合。依托雙路MIPI-CSI接口，RV1126B可實現兩路傳感器圖像實時對齊與融合，可處理640×512分辨率熱成像數據，配合NPU算力完成溫度采集、超溫報警、異常點位標記等功能，適配電力巡檢、設備測溫、森林防火等溫度檢測剛需場景。

3. 多目視覺相機

借助雙路MIPI-CSI接口，RV1126B可支持雙目/多目攝像頭同步接入，實現雙目測距、全景拼接、立體視覺識別等功能。該方案可用于安防全景監控、機器人視覺、車載環視輔助、工業三維檢測等場景，芯片可同步處理多路圖像數據，并通過NPU完成立體匹配、目標空間定位等運算，保證畫面同步性與低延遲。

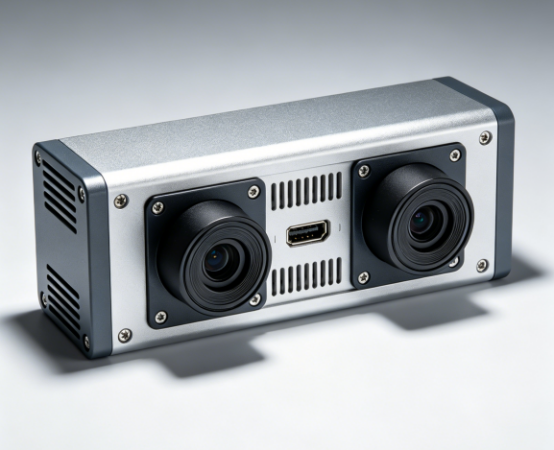

圖3：雙目相機

四、基于RV1126B的定制化

思林杰科技基于 RV1126B 推出NeoCAM攝像頭模組，該模組采用38板標準結構設計，可靈活搭配Sony IMX系列等主流傳感器，支持POE供電與數據傳輸，具備快速適配市面主流公模外殼的能力。

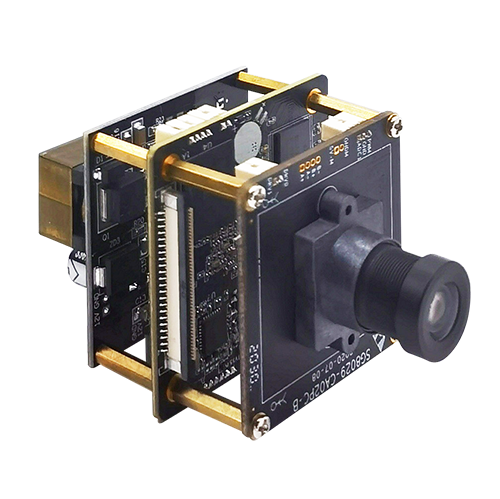

圖4：NeoCAM攝像頭模組

RV1126B 在傳感器適配、接口配置、功耗控制上具備較高開放性，為專用相機定制化開發提供了硬件基礎。思林杰提供基于RV1126B相機的從設計到量產的全過程定制化服務，覆蓋硬件選型、方案設計、PCB 設計加工、外殼開模、固件開發、樣品驗證到批量生產的全流程，支持快速完成外觀定制與樣品交付，可滿足不同行業小批量定制、大批量量產的差異化落地需求，為客戶縮短產品開發周期，降低自研投入成本。

五、結論

隨著行業對專用視覺相機的需求日趨細化，RV1126B 憑借高開放性的硬件平臺，在安防監控、工業檢測、電力運維、智能設備等領域均具備廣闊的定制化拓展空間，可支撐更多垂直場景下相機產品的快速落地。搭配思林杰完整的定制化服務能力，該平臺也成為企業落地相機項目的優選方案。
