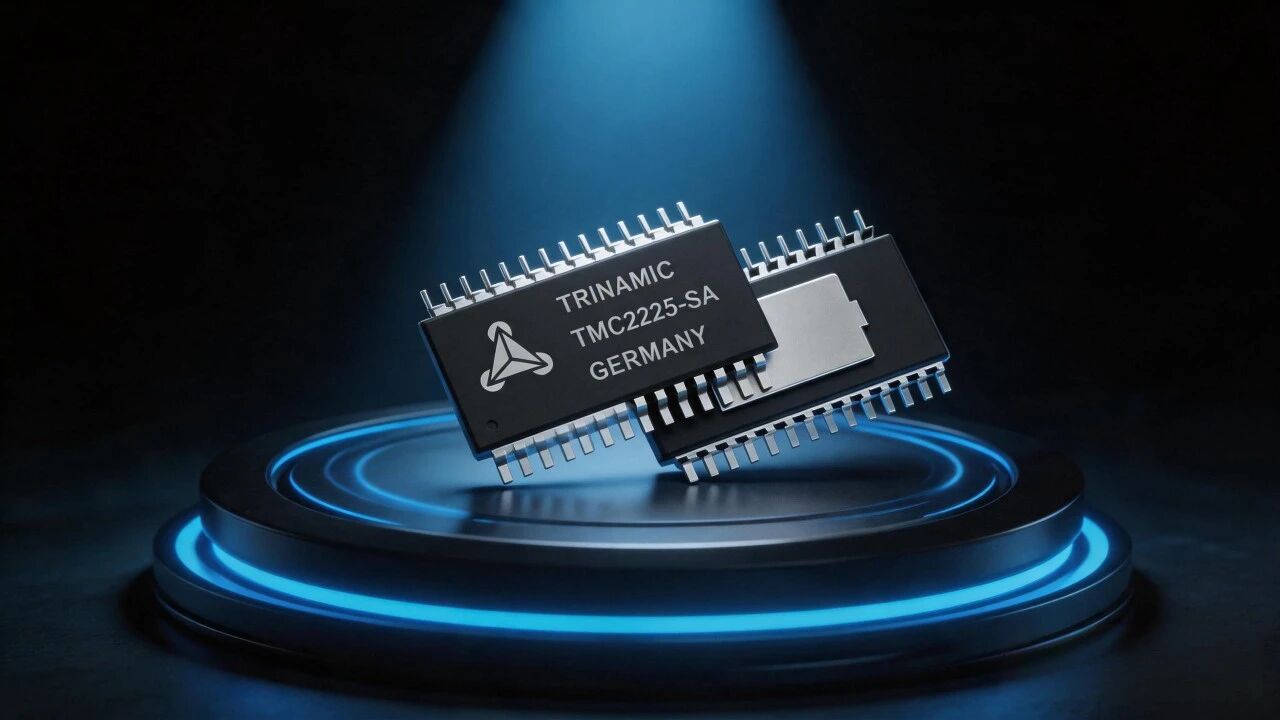

兩相步進電機驅動芯片 TMC2225-SA-T
4.75-36V供電 2A峰值 內置MOSFET

步進電機驅動選型時，工程師常面臨取舍：要集成度還是靈活性？要靜音還是動態響應？TMC2225給的答案是——不一定非要二選一。

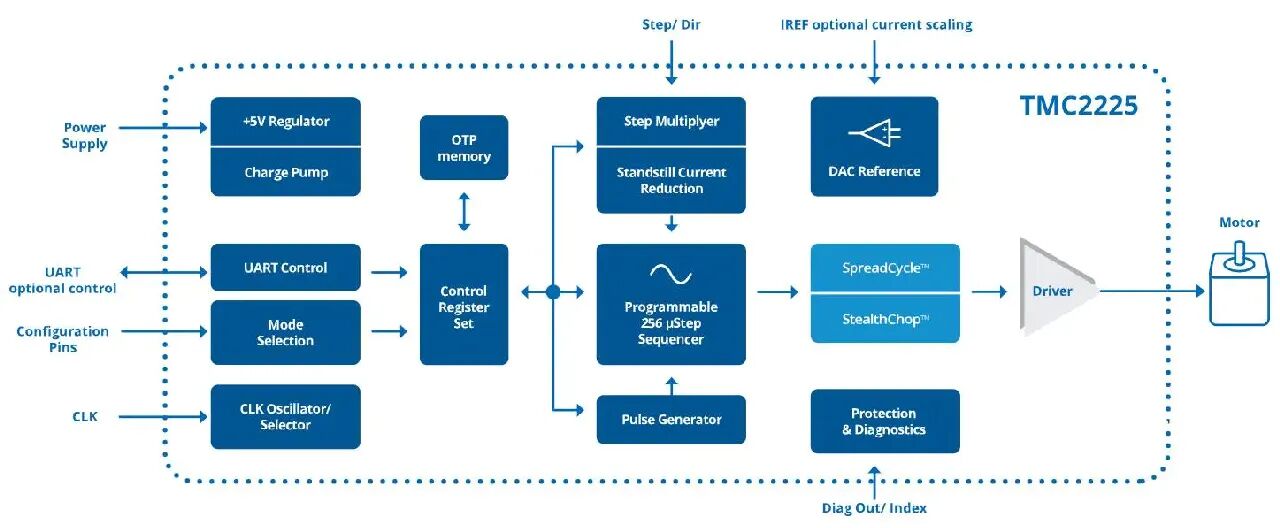

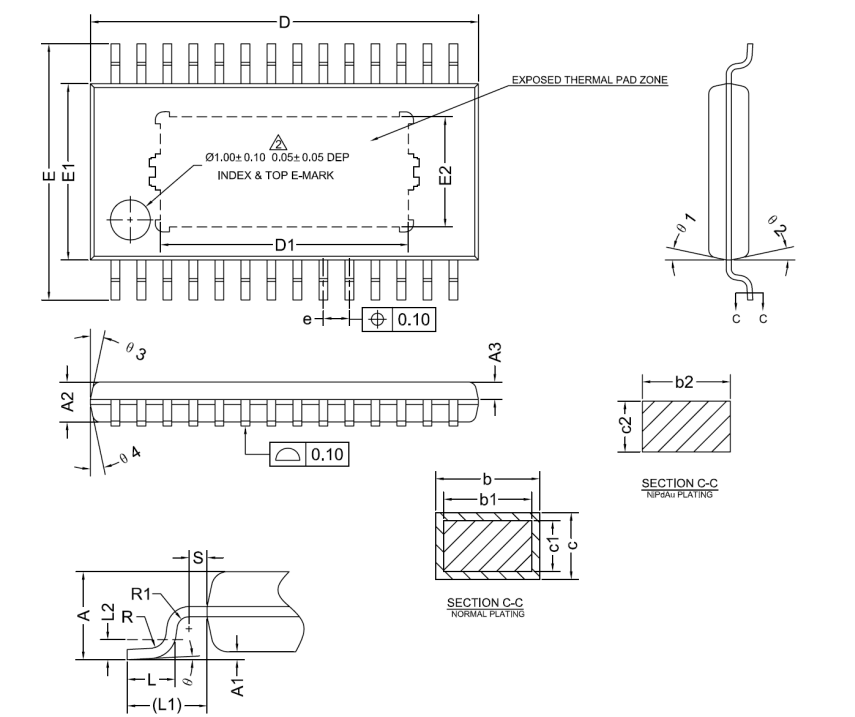

這顆兩相雙極步進電機驅動IC，在HTSSOP28封裝里集成了功率MOSFET、電流檢測、控制邏輯與保護功能。我們拆開看它提供了什么，又有哪些需要注意的地方。

01核心參數速覽

02

靜音與動態切換

TMC2225的靜音能力來自StealthChop2——一種電壓模式PWM斬波方案。與傳統電流斬波逐周期比電流閾值不同，它直接調節線圈等效電壓，電流波形更平滑，低速和靜止時幾乎聽不到斬波噪聲。芯片還具備自動調優功能，上電后首次運行會學習電機參數，確定電壓補償值。

但電壓模式的局限在于：轉速升高后反電動勢變大，跟隨能力下降。TMC2225的解決方式是通過TPWMTHRS設一個速度閾值——低速用StealthChop2保持靜音，高速自動切換到SpreadCycle（逐周期電流斬波）保證動態扭矩。需要注意，兩種模式切換時可能產生電流跳動，建議在較低速度點完成切換。

03電流檢測：外部電阻 vs 內部RDSon

TMC2225支持兩種電流檢測方式，選型時需要根據精度要求和成本約束做出權衡。

外部檢流電阻方案是傳統做法，在BRA和BRB引腳各接一顆低感電阻到地。電流精度方面，使用芯片內部參考電壓時滿量程容差為±5%，若改用VREF引腳外供2V參考電壓則可提升至±2%。這種方案適合對定位精度和低速扭矩一致性有明確要求的應用，但需要注意PCB布局——兩顆電阻的走線要盡量對稱，且各自獨立接地，避免共地路徑引入串擾。

內部RDSon檢測方案則省去了兩顆功率檢流電阻，直接利用芯片內部MOSFET的導通電阻進行電流采樣。啟用后BRA和BRB引腳直接接地，只需在5VOUT與VREF之間接一顆參考電阻設定電流即可，BOM簡化效果明顯。代價是電流精度有所放寬，滿量程容差為±10%（設計參考值）。此外，MOSFET導通電阻隨溫度變化，冷啟動初期可能出現約10%的電流超調，待芯片達到熱平衡后逐步穩定。

簡單來說，內部檢測適合1A RMS以下、以StealthChop模式為主、成本敏感的項目；外部電阻方案則更適合對精度有嚴格要求的場合。

04接口配置與保護診斷

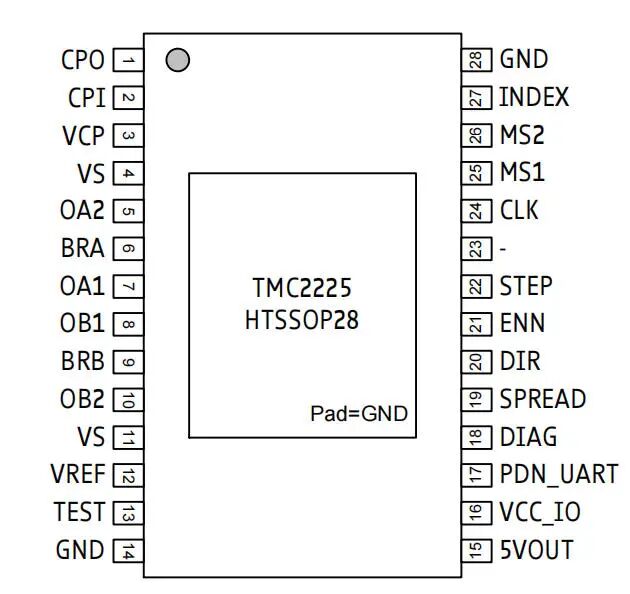

TMC2225支持兩種配置路徑并行：硬件引腳（MS1/MS2設微步、SPREAD選斬波模式）滿足簡單應用；單線UART配合OTP一次性燒錄則適合量產場景，上電即加載固化參數。UART支持自動波特率檢測和CRC-8校驗，適合跨PCB或長距離通信。

保護方面集成度也較高：對地短路、對電源短路檢測（各橋臂獨立）、四級溫度監控（120°C預警/143-157°C可選關斷）、電荷泵欠壓保護、開路負載檢測（SpreadCycle模式下有效）。

適合的場景：

3D打印機：靜音升級，中低速段優勢明顯

安防云臺：256微步插值減少低速抖動

辦公設備（打印機/掃描儀）：對噪聲敏感，集成度高

小型工業設備（閥門執行器、移液泵）：中等功率、間歇運行
