第三代半導體碳化硅(SiC)憑借寬禁帶、高擊穿電場、高導熱系數等優異特性，在新能源汽車、智能電網、軌道交通等高壓大功率場景中加速替代傳統硅器件。然而，SiC器件的測試評價體系遠復雜于硅器件，尤其在其靜態參數測試中，擊穿電壓可達數千伏至上萬伏，而漏電流僅為納安級，這對高壓直流電源的精度、紋波、穩定性提出了極高要求。

客戶需求

SiC器件測試

客戶為某國家級研究院，從事SiC功率器件可靠性研究?？蛻?hù)需要對其研制的SiC 器件進行靜態參數測試，具體包括：擊穿電壓測試、漏電流測試、高溫反偏測試(HTRB)。這些測試高度依賴高精度、低紋波、長期穩定的高壓直流電源來提供純凈的偏置電壓。

航裕解決方案

HY-HVL 20kV

可編程線性高壓直流電源

01線性放大技術

紋波rms≤0.02% F.S.

SiC器件漏電流典型值在1μA以下，高端器件低至10nA。要在高壓偏置下精確測量nA級電流，必須將電源紋波控制在極低水平。

航裕HY-HVL系列采用線性放大技術，20kV電源的紋波≤0.02% F.S.(rms)，確保偏置電壓純凈度，消除紋波對nA級電流測量的調制干擾，為高精度漏電流測試提供理想偏壓環境。

02高分辨率16-bit D/A設定

高分辨率20-bit A/D回讀

擊穿電壓測試需要精確輸出幾百伏至上萬伏偏置電壓并準確回讀擊穿點數值，漏電流測量則需要高壓下的高分辨率電流讀數。

HY-HVL系列20KV線性高壓直流電源采用16-bit D/A轉換器確保設定值與實際輸出的高線性度與一致性，采用20-bit A/D轉換器實現微小電壓、電流變化的高保真采集。

03雙機共地配置

覆蓋各項靜態參數測試需求

SiC器件的靜態特性評估不僅需要在漏極施加正高壓，部分測試場景(如MOSFET體二極管測試、HTGB、HTRB)還需在柵極施加負偏壓。

HY-HVL 20KV-1-P-CFM(正輸出)與HY-HVL 20KV-1-N-CFM(負輸出)配合使用，兩臺電源的地端共同接至SiC器件的參考電位端(如MOSFET的源極)，形成共地雙極性測試方案，完整覆蓋各項靜態參數測試需求。

04內置OVP/OCP/OPP/OTP

保障測試安全

測試過程中器件擊穿失效可能損壞昂貴樣品甚至測試系統。

HY-HVL系列20kV線性高壓直流電源內置多重保護功能：過壓保護(OVP)設置范圍為10~110%，過流保護(OCP)設置范圍為0~105%，過功率保護(OPP)設置范圍為10~110%，過溫度保護(OTP)自動監測。任意參數超出設定限值時，輸出立即關斷，有效保障被測器件與測試系統安全。

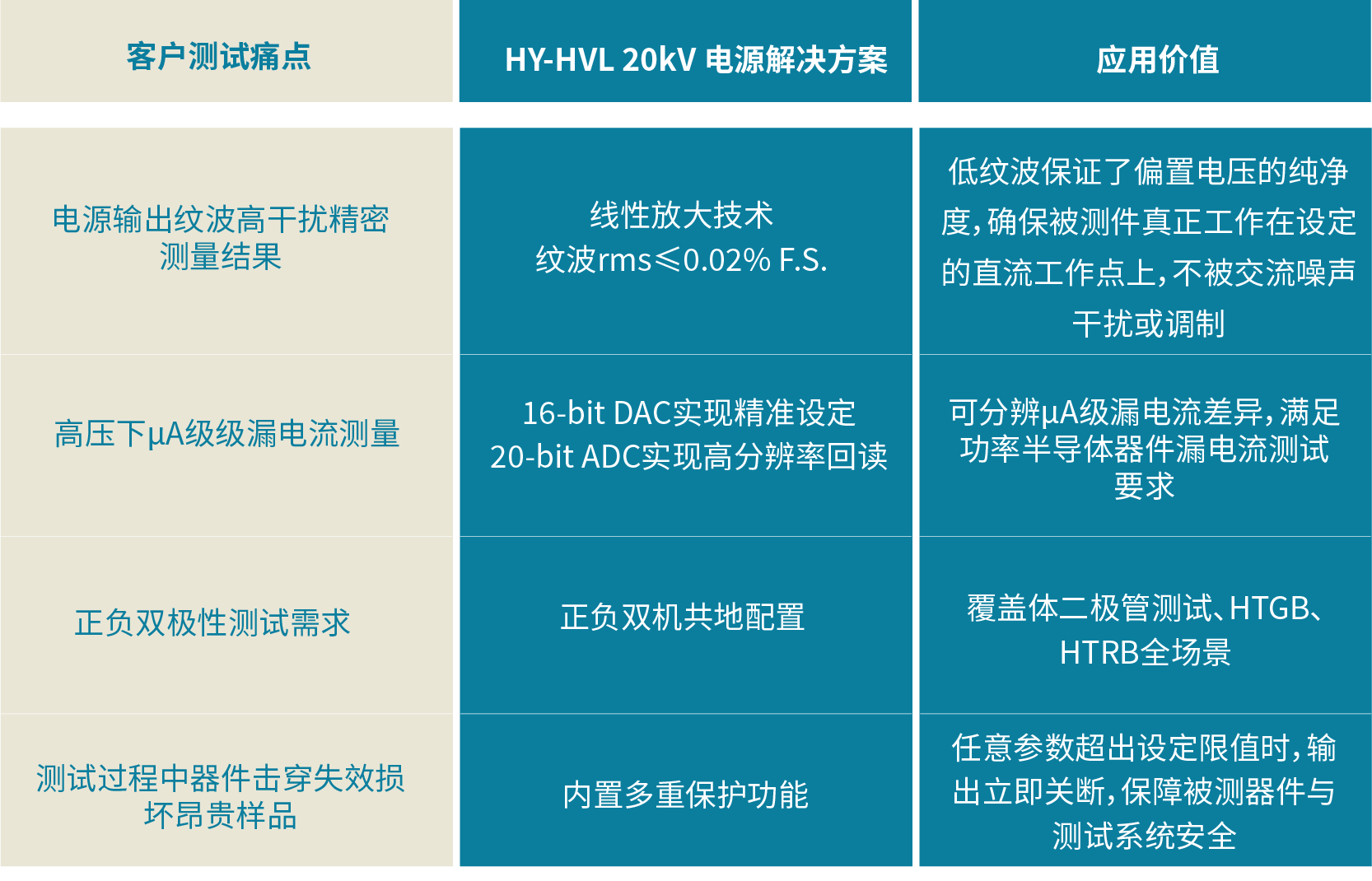

應用價值總結

有效解決SiC器件靜態參數測試

四大核心難題

航裕電源功率半導體測試解決方案主要針對功率半導體器件測試和半導體設備供電兩大方向，提供多種測試方案以滿足不同測試需求。在本案例中，HY-HVL 20kV線性高壓直流電源成功助力某國家級研究院攻克了SiC器件靜態參數測試中的高壓小電流精密測量難題。

航裕電源憑借深厚的技術積累，為功率半導體產業鏈提供從研發測試到電性能檢測的智能測試解決方案。成功打破國外技術壟斷，實現了高端測試設備的國產化替代。
