智算網絡對端到端路徑質量監控的需求

隨著人工智能大模型訓練和分布式計算等高性能應用的快速發展，智算網絡對端到端路徑質量的監控需求日益提升。為了應對網絡擁塞和時延異常等問題，INT（In-band Network Telemetry，帶內網絡遙測）作為新一代網絡質量分析技術，已從學術研究走向真實網絡環境。其中，作為INT技術的標準方案之一，IPT（In-band Path Telemetry，帶內路徑遙測）在路徑質量監控中發揮著重要作用。

什么是IPT技術？

IPT的核心定義

IPT，全稱 In-band Path Telemetry，即帶內路徑遙測。它側重于實現端到端路徑質量的精準監控，通過在遙測域內配置入口節點、出口節點及傳輸節點，利用探針標記（Probe Marker）唯一標識遙測域，沿原始路徑生成探測數據包并收集各節點統計信息，最終為網絡運維提供整網路徑質量的多維分析能力。

工作流程拆解

IPT的工作流程主要分為以下三個核心環節：

入口節點（Ingress Node）：

• 識別與采樣： 通過采樣或配置DSCP指定隊列的方式識別目標流量，而非復制所有流量。
• 復制與截?cái)啵?克隆原始業務報文，保留二三層首部，并截?cái)郟ayload，以降低遙測流量對帶寬的占用。
• 探測包封裝： 在UDP或TCP首部前16字節后插入IPT專有字段（包括探針標記、Base Header及入口節點統計信息）。

傳輸節點（Transit Node）：

• 精準識別： 通過識別特定偏移位置的Probe Marker，迅速判定該報文為IPT探測包。
• 元數據追加： 將本節點的路徑統計信息（如設備ID、入/出接口、實時時延等）追加到IPT數據段中，且不改變?cè)薪Y(jié)構。
• 硬件透?jìng)鳎?確保探測包的累加處理不會引入額外的計算開銷。

出口節點（Egress Node）：

• 信息補全： 寫入最后一個節點的元數據，形成完整的端到端路徑視圖。
• 探測包終結和封裝： 將探測包從業務轉發路徑中摘除，將收集到的全路徑元數據封裝并發送給采集器（Collector）。

IPT與BDC/HDC的技術對比

為了更好地選擇適合的遙測方案，我們可以通過以下表格對比BDC、HDC以及IPT技術的差異：

IPT的突出優勢與典型應用場景

核心方案優勢

與直接修改業務報文的“染色”方式相比，基于采樣和生成獨立探測報文的遙測方式具有以下優勢：

• 業務零干擾： 由于修改的是復制出的探測包，即便遙測邏輯出現異常，也不會影響原始業務數據的完整傳輸。
• 低帶寬壓力： 通過截?cái)郟ayload，極大地減小了探測包的體積，非常適合大規模部署。
• 部署靈活性： 在不支持IPT的設備上，探測包可作為普通報文透?jìng)?；而在支持?jié)點上則進行數據采集，具備良好的兼容性。

典型應用場景：大模型訓練集群的路徑優化

在超千卡GPU集群的大模型訓練場景中，集群依賴高性能網絡實現節點間數據同步，路徑質量直接影響訓練效率。IPT技術可在以下環節優化路徑性能：

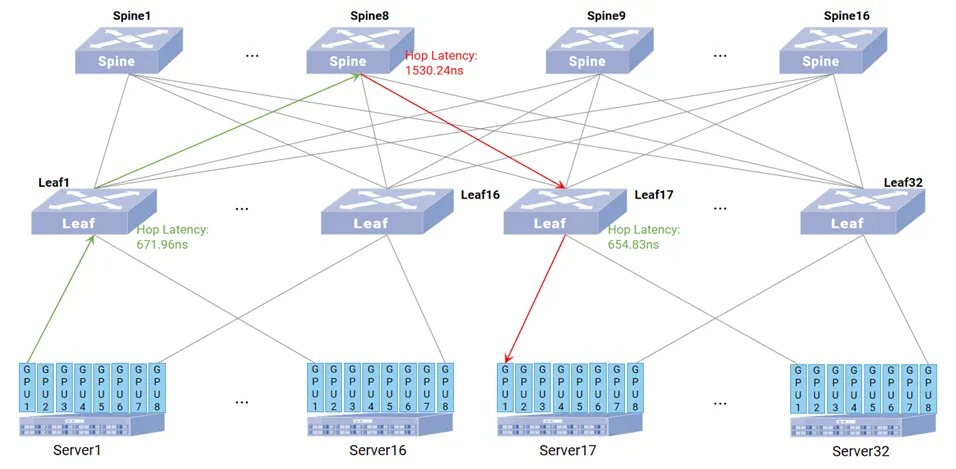

端到端路徑時延監控： IPT通過探測數據包采集各節點轉發時延，結合入口到出口的總時延，可快速定位高延遲節點，輔助調整流量轉發路徑。

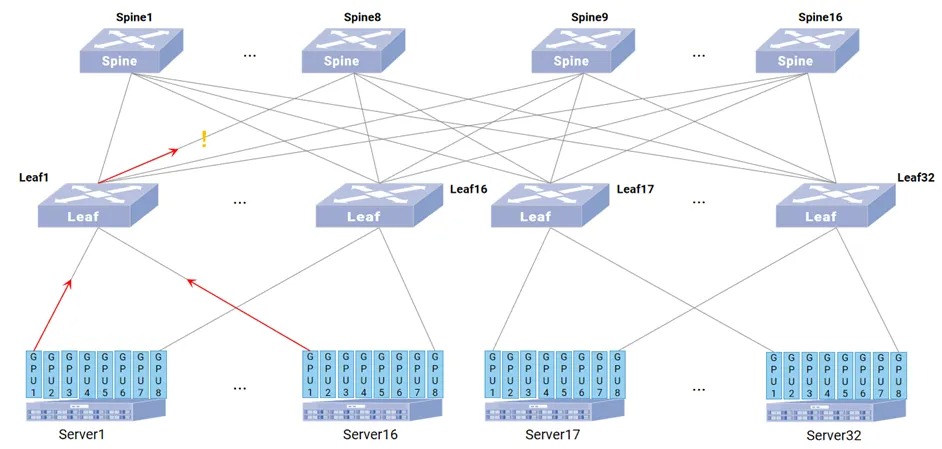

隊列狀態動態感知： IPT探測數據包攜帶隊列占用大小及QP等信息，幫助運維人員快速識別擁塞隊列，調整緩沖區分配策略。

隨著智算網絡的發展，星融元基于INT技術的IPT方案為端到端網絡路徑質量提供了強有力的監控手段。了解并應用IPT技術能夠幫助企業構建高效、穩定的網絡基礎設施。
想要了解更多關于智算網絡優化的前沿信息？ 歡迎持續關注基于IPT技術的EasyRoCE小工具的最新發布！
