生理電信號測試系統導聯脫落檢測介紹

在心電圖(ECG)、腦電圖(EEG)、肌電圖(EMG)等各類生理電信號應用中，檢測電極與患者的連接狀態至關重要。生理電信號本身具有微弱、易受干擾的特性，無論是反映心臟電活動的ECG信號、反映骨骼肌電活動的EMG信號，還是反映大腦皮層電活動的EEG信號，其精準測量都高度依賴于從患者體表(或特定部位)到監測設備之間的低阻抗、穩定導電通路。

生理電信號通常由兩個或多個監測電極組成，用于采集對應部位的電信號，監測特定導聯(或通道)兩端的電壓變化。ECG系統監測心臟電活動，信號頻率0.05~100Hz，幅值0.1~2mV，電極多貼附于胸壁、肢體部位；EMG系統監測骨骼肌收縮時的電信號，信號頻率20~500Hz，幅值50uV~5mV，電極需貼附于目標肌肉表面；EEG系統監測大腦皮層電活動，信號頻率0.5~100Hz，幅值10~100uV，電極需固定于頭皮特定位置。除上述監測電極外，通常還需配置參考電極或驅動電極，其中右腿驅動(RLD)電極是ECG系統中最常見的配置，其作用是將患者體表偏置至設定的直流工作點，確保輸入電位與監測系統保持一致，抑制共模干擾；在EEG系統中，常采用耳垂、前額等部位作為參考電極，穩定信號基線；EMG系統則可根據測量場景，選擇單極或雙極參考方式，減少環境干擾與肌電交叉干擾。若缺乏穩定的直流偏置點或合適的參考電極，無論是ECG、EMG還是EEG輸入信號，其共模電平都將無法穩定，可能導致信號在系統工作區間內外浮動，進一步加劇信號失真。

目前，生理電信號監測中常用的電極主要分為濕電極與干電極，其中濕電極應用最為廣泛，借助醫用導電凝膠填充電極與皮膚之間的空隙，有效降低皮膚與電極間的接觸阻抗。但隨著使用時間推移，導電凝膠會逐漸干涸，濕電極的阻抗均會明顯上升；干電極無需依賴導電凝膠，通過電極本身的結構設計(如微針、梳狀)直接與皮膚接觸，實現生理電信號采集。干電極初始接觸阻抗較高，易受皮膚角質層、毛發的影響，導致信號幅值衰減、基線漂移，對微弱信號(如EEG信號)的采集精度影響較大；信號穩定性較差，電極與皮膚的接觸易受輕微移動等因素影響，易出現信號中斷或失真。因此，優化電極設計、完善導聯脫落檢測機制，成為提升生理電信號測量系統性能的重要方向。

LHE790X系列芯片(LHE7908、LHE7906、LHE7904)適用于心電圖機、動態心電測量，LHE7909-X系列芯片(LHE7909-8、LHE7909-4)適用于腦電圖EEG、睡眠監測、腦機接口BCI。LHE790X、LHE7909-X具備直流和交流導聯脫落檢測功能，其中交流導聯脫落檢測能在不干擾ECG/EEG/EMG采集的前提下，實現電極的導聯脫落檢測和電極阻抗特性量化。

LHE790X、LHE7909-X直流導聯脫落檢測

通過向每個電極注入微弱直流電流(或上/下拉大電阻)，監測輸入直流電壓是否被拉離正常共模范圍。電極良好時電壓接近共模電平；脫落/開路時被拉至電源軌，超過閾值即判定導聯脫落。配置LOFF_FLIP寄存器可以控制INP,INN端電流方向。

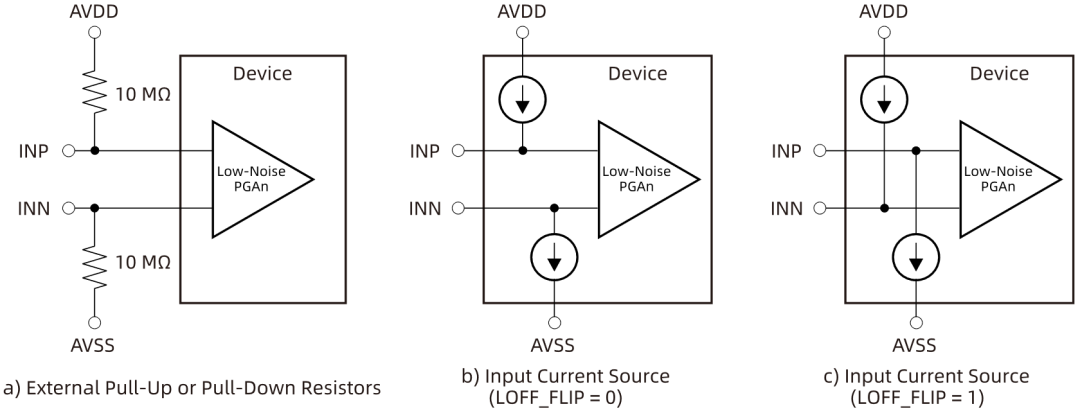

圖1. 直流導聯脫落激勵配置

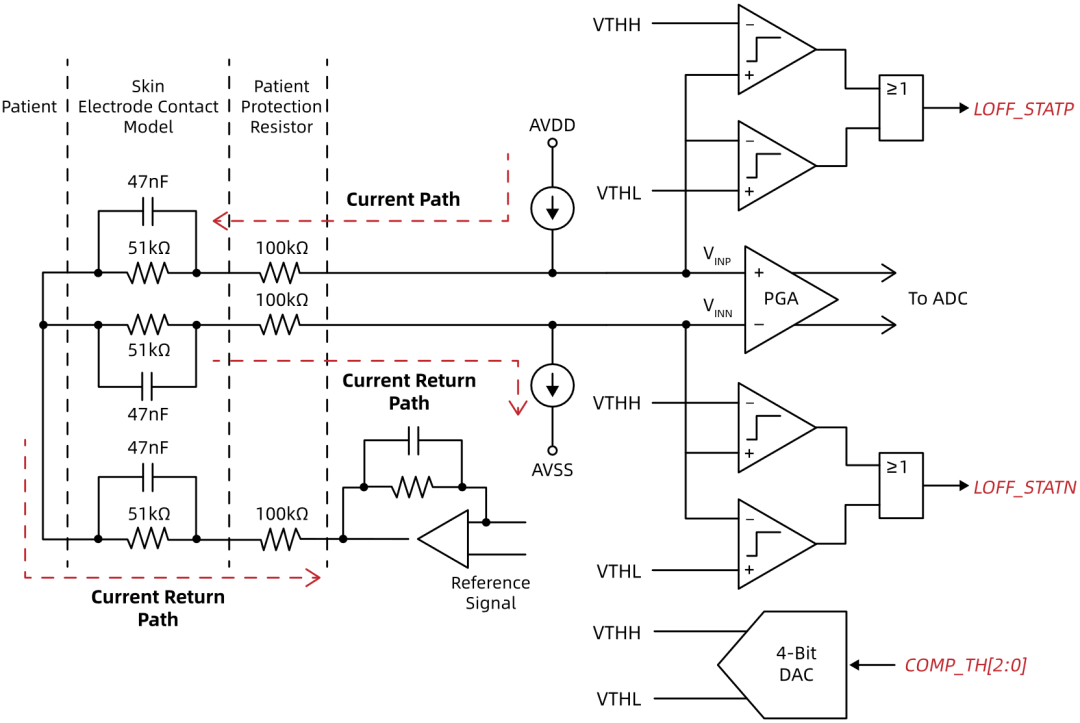

圖2. 直流導聯脫落檢測原理框圖

COMP_TH[2:0]用于設置VTHH和VTHL，當VINP 大于VTHH或者小于VTHL時，LOFF_STATP會置1；當VINN 大于VTHH或者小于VTHL時，LOFF_STATN會置1。8個VINP 端的比較器輸出結果和8個VINN 端的比較器輸出結果分別存儲在寄存器LOFF_STATP和LOFF_STATN中，這兩個寄存器會作為輸出數據流的一部分。

采用直流激勵實現脫落檢測功能，電路結構簡單，直流激勵完全落在 ECG、EEG、EMG 有效頻帶之外；能夠區分通道正極(INP)脫落/通道負極(INN)脫落；全程連續實時監測。但直流激勵會引入一定直流失調，隨著電極阻抗的緩慢變化會引起基線漂移；干電極、干燥皮膚本身阻抗極高，使用直流激勵監測易出現誤觸發脫落警告或無法判斷脫落狀態。

LHE790X/LHE7909-X交流導聯脫落檢測

AC Lead-off Detect(交流導聯脫落檢測)是通過向電極注入高頻交流信號，并測量其響應幅值來判斷電極與人體接觸是否良好的硬件診斷機制。 它能在不干擾 ECG/EEG/EMG 信號的前提下，實時、靈敏地檢測電極脫落、接觸不良或高阻抗?fàn)顟B(tài)。

Vac=Iac×Ztotal

Iac：芯片內部產生的交流激勵電流和頻率

Ztotal：正極電極阻抗 + 人體阻抗 + 負極電極阻抗

Vac：在通道輸入端產生的交流電壓

阻抗越大 → Vac 越大 → 判定為導聯脫落/接觸不良。其中正負電極阻抗不是電極導線的電阻，而是電極和皮膚之間的接觸阻抗，正常導電膏電極：5kΩ ~ 50kΩ ；皮膚干燥/沒貼緊：100kΩ ~ 500kΩ ；半脫落、翹邊：500kΩ ~ 2MΩ ；完全脫落懸空：10MΩ 以上。人體阻抗在交流激勵下約幾百歐姆~1KΩ，通?？珊雎浴?/p>

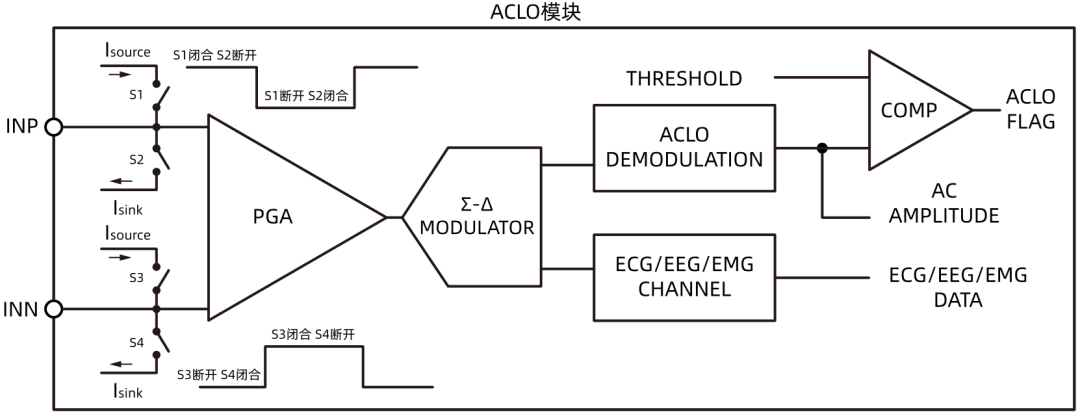

圖3. ACLO模塊原理框圖

芯片內部產生的交流激勵電流經外部阻抗在通道輸入端產生交流電壓Vac，和ECG、EEG、EMG信號同時經過PGA放大，被Δ-Σ ADC量化。MODULATION輸出兩路數據流分別到ECG、EEG、EMG 通道和ACLO解調模塊。 利用(Δ-Σ)ADC過采樣的特點，ACLO解調模塊對MODULATION的數據流先進行低通濾波，濾除量化噪聲。之后再經過一個帶通濾波器，該帶通濾波器會自動對設置的交流激勵信號頻率進行選擇。經過帶通濾波器后，進行數字全波整流得到16bits的AC AMPLITUDE，AC AMPLITUDE的大小與Vac幅度成線性關系。設置合適的比較器閾值THRESHOLD，比較器輸出ACLO FLAG值可以表征導聯連接狀態。AC AMPLITUDE和ACLO FLAG均按16Hz頻率更新。

當ECG、EEG、EMG通道的輸出速率小于等于交流激勵頻率時，ECG、EEG、EMG CHANNEL模塊在交流激勵頻率點有數字陷波，因此交流激勵信號不會干擾到ECG、EEG、EMG信號測量。

8個通道有8組獨立的ACLO模塊，AC AMPLITUDE的值保存于8組寄存器中LOFF_DAT_CHn_HIGH和LOFF_DAT_CHn_LOW，n=1~8；8個ACLO FLAG狀態位保存在LOFF_STATP寄存器中；當AC AMPLITUDE值大于設定的上限值或小于設定的下限值，ACLO FLAG會置1，否則為0。

GPIO1~GPIO4其中一個可以配置為輸出LOFF_STATP寄存器中各位或運算的結果，可作為主機的中斷信號。

使用純電阻模擬電極阻抗測試ACLO模塊的功能。如圖4所示，其中R1可變，R1阻值以50KΩ步進，模擬患者與電極之間導電通路變?nèi)醯男袨椤?/p>

AVDD=2.5V;AVSS=-2.5V;內部參考電壓2.4V;采樣率500SPS(LP模式)；通道增益2；

配置交流激勵頻率1kHz，電流值50nA，使能INP和INN交流激勵信號。主機定時讀取AC AMPLITUDE CODE。

圖4. 模擬阻抗變化連接圖

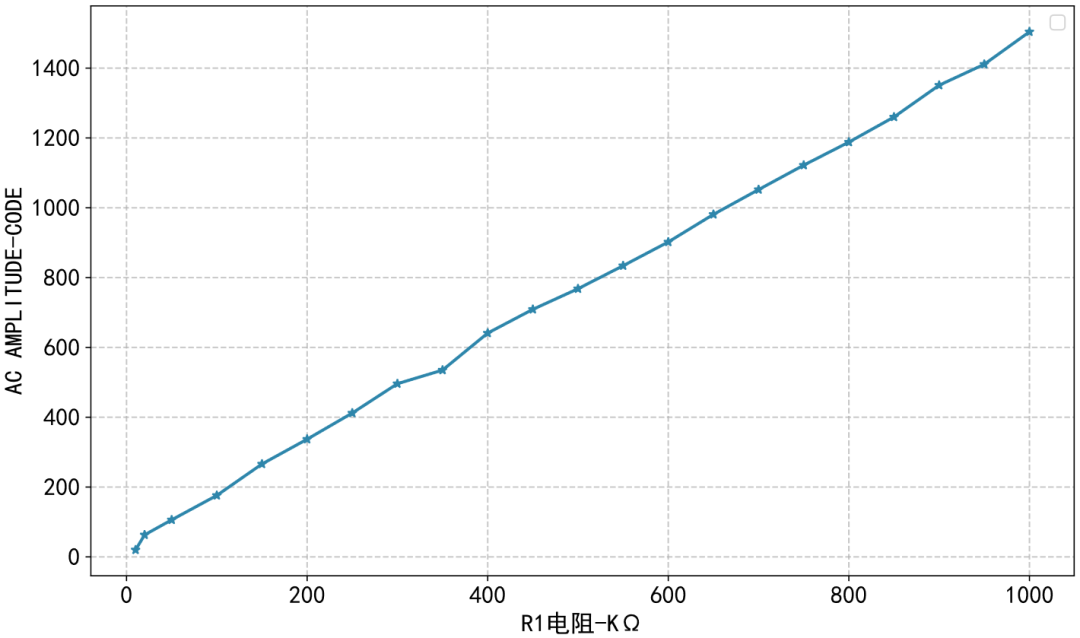

圖5. 輸入阻抗vs AC AMPLITUDE CODE測試結果

從測試結果可以看出ACLO處理模塊可以線性的量化輸入阻抗的變化，可以根據讀取到的AC AMPLITUDE CODE評估量化電極阻抗。

AC Lead-off Detect技術是激勵為交流信號，不會產生OFFSET；對干電極或容性耦合電極檢測敏感穩定；可以進行實時的阻抗連續監測；但本質上是對AINP與AINN電壓差量化后的數字處理，因此不能識別出脫落狀態是在AINP還是AINN端。

結論

在ECG、EEG、EMG測量系統中，確保電極連接可靠對測量系統至關重要。電極與人體之間的傳導路徑接觸不良會引起輸入阻抗發生變化，這一狀態必須在信號采集過程中要被及時識別。否則，最終得到的波形將無法準確反映患者的真實生理電信號。

直流導聯脫落對生理電信號本身的影響較?。坏摲椒〞?huì)引入額外的失調誤差，并可能增加系統總噪聲。交流導聯脫落在數字域做了更多后處理，將激勵信號與心電信號分離開，得到交流激勵信號的幅度，同時交流激勵不會干擾正常ECG、EEG、EMG信號采集。

LHE790X、LHE7909-X系列芯片已集成導聯脫落檢測所需電路，同時支持直流與交流兩種檢測方式，可通過芯片內部寄存器靈活開啟或關閉相關功能，為ECG、EEG、EMG設備提供穩定可靠的導聯狀態監測和量化評估導聯阻抗功能。
