溫度補償晶振TCXO (Temperature compensation Xtal Oscillator）也有人稱為溫控晶振，是一種通過內部溫度補充電路實現高精度高穩定性的有源晶振。多用于對頻率精度要求高的場景，如智能手機、GPS、無線通訊模塊、微機站（FemtoCell）等，是一種理想的參考時鐘。

一：愛普生TG2016SMN 25MHz溫補晶振，±0.5ppm高精度2016封裝TCXO

在全球衛星通信網絡快速擴張的背景下，設備對時鐘信號的精度與穩定性提出了前所未有的挑戰。衛星通信系統常需在 - 40℃至 + 85℃的極端溫度環境中運行，且信號傳輸對時間同步的要求極為嚴苛。愛普生 TG2016SMN 25MHz溫度補償晶振（TCXO）憑借其卓越的技術特性，成為衛星通信設備的理想時鐘解決方案，為數據傳輸?shù)木珳?zhǔn)性與系統的可靠性提供了強有力的支撐。

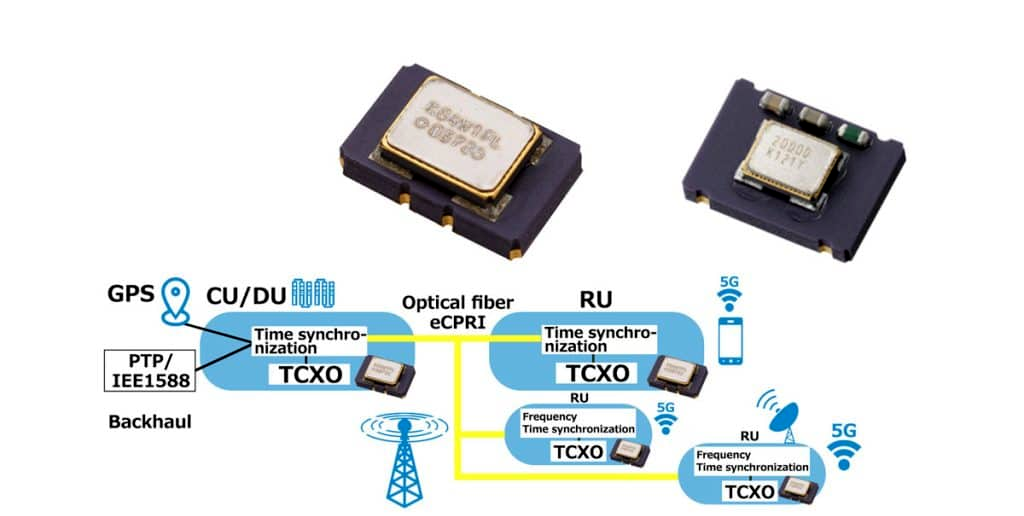

[愛普生TG2016SMN 25MHz溫補晶振，

主要特點及應用領域]：

愛普生TG2016SMN溫補晶振在衛星通信技術的特性：

1.雙模式溫度補償

TG2016SMN支持壓控溫度補償（VC-TCXO）和標準溫度補償（TCXO）兩種模式，通過引腳切換即可適應不同環境需求。其內置高精度溫度傳感器與補償電路，能夠?qū)崟r監測環境溫度變化，并通過智能算法動態調整輸出頻率。可在-40°C至+85°C的極端溫度范圍內，將頻率偏差控制在±0.5ppm以內，確保衛星通信設備在極寒或高溫條件下仍能保持穩定的時鐘基準。這種精準的溫度補償機制，為衛星信號的調制與解調提供了可靠的時間參考，有效降低了因溫度漂移引發的通信誤差。

2.超小型封裝與寬頻覆蓋

采用2.0×1.6×0.73mm超薄封裝，節省PCB空間，尤其適合衛星終端設備的小型化設計。頻率覆蓋10MHz至55MHz，涵蓋GPS/北斗導航（如16.3676MHz、26MHz）、衛星通信模塊（如LTE、5G NR）等主流頻點，兼容性強。

3.低功耗與低相位噪聲

工作電壓范圍1.7V至3.3V，功耗低至毫安級，滿足衛星設備對能效的嚴苛要求。相位噪聲性能優化，顯著降低信號干擾，提升通信鏈路信噪比，尤其適用于高頻無線通信場景。

愛普生溫度補償晶振TG2016SMN典型應用場景:

1.導航定位系統

TG2016SMN為GPS/北斗模塊提供高精度時鐘基準，通過快速鎖定衛星信號與同步處理，將定位精度提升至厘米級。其抗振動、抗沖擊設計，確保車載導航、無人機及手持設備在動態環境中穩定運行。

2.衛星通信終端

在衛星電話、星地數據鏈路等設備中，晶振的高穩定性可抵消電離層擾動與多普勒效應的影響，保障信號傳輸?shù)膶崟r性與準確性。其低抖動特性（典型值0.27ps）進一步優化了信號調制質量。

3.衛星地面站與中繼系統

地面站的射頻前端與基帶處理單元依賴TG2016SMN的寬溫適應性（-40°C至+85°C），即使在沙漠、極地等極端氣候下，仍能維持系統時鐘同步，降低誤碼率。

愛普生 TG2016SMN 溫度補償晶振以其寬溫域穩定性、高精度頻率輸出及緊湊設計，成為衛星通信設備的理想時鐘源。在全球衛星通信網絡建設加速推進的背景下，該晶振不僅解決了極端環境下的時鐘穩定問題，更通過技術創新提升了通信系統的整體性能。

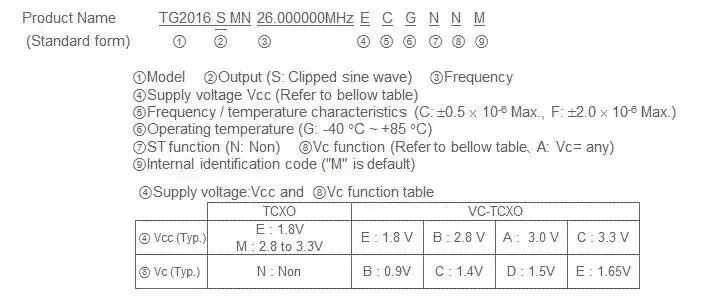

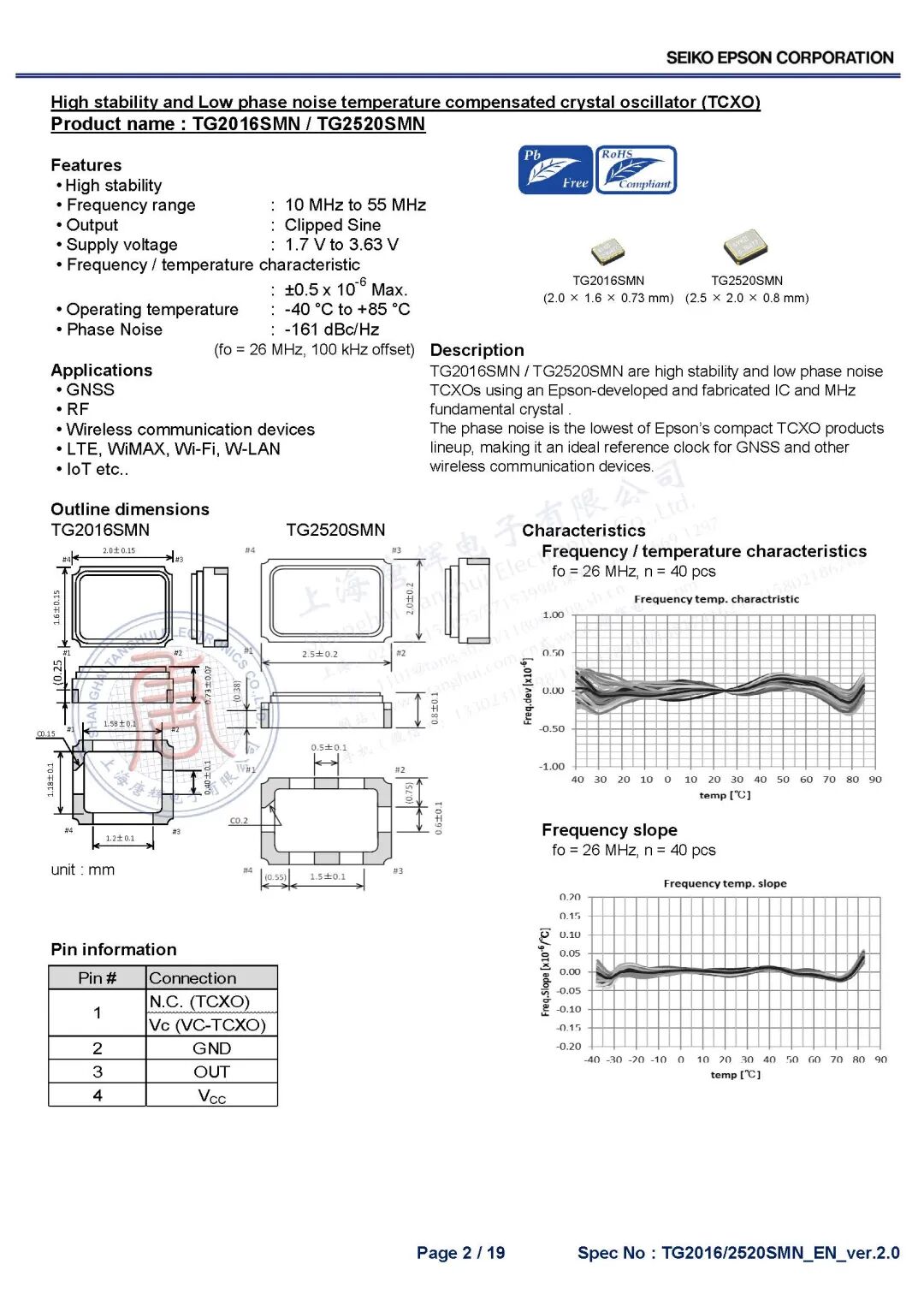

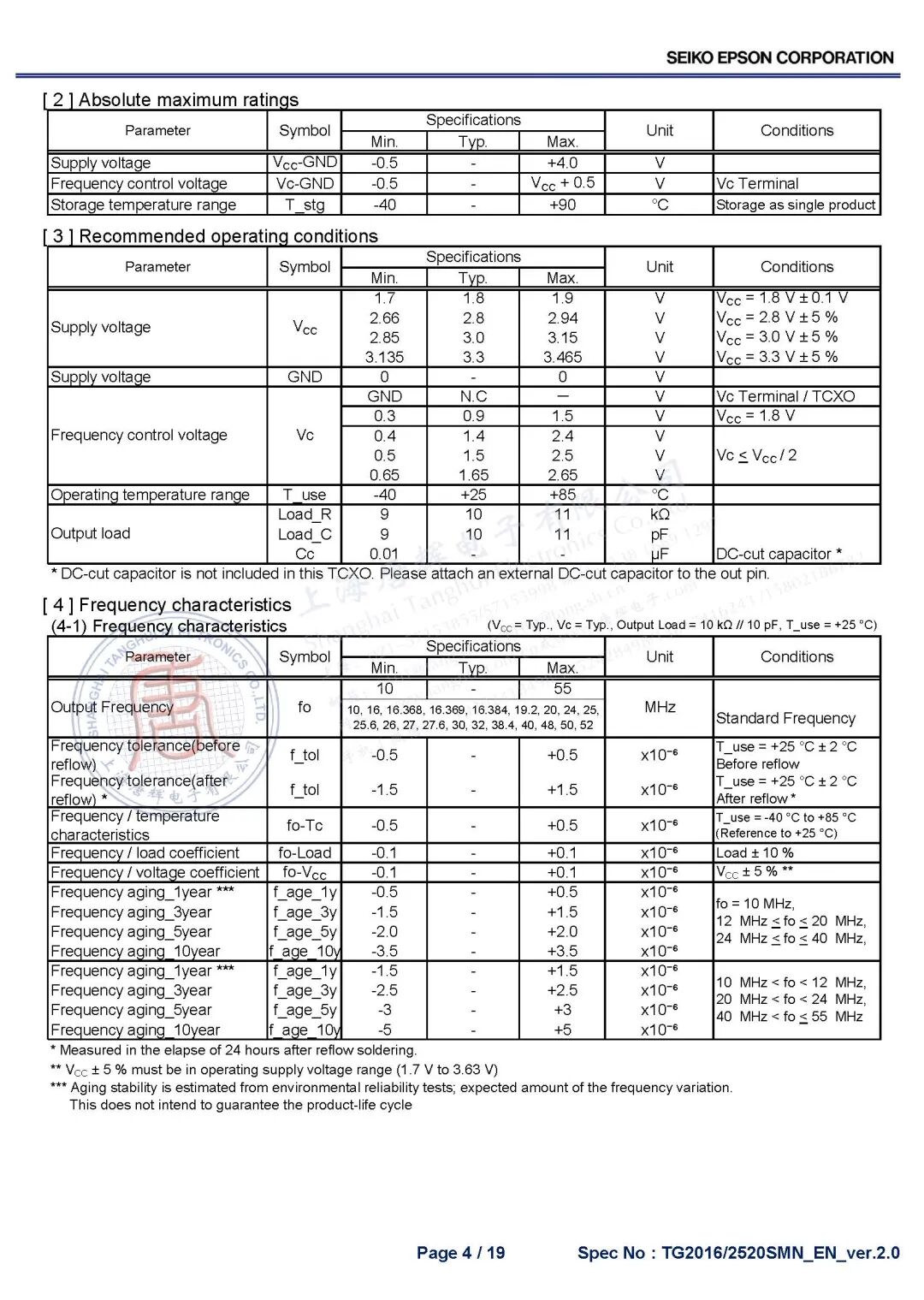

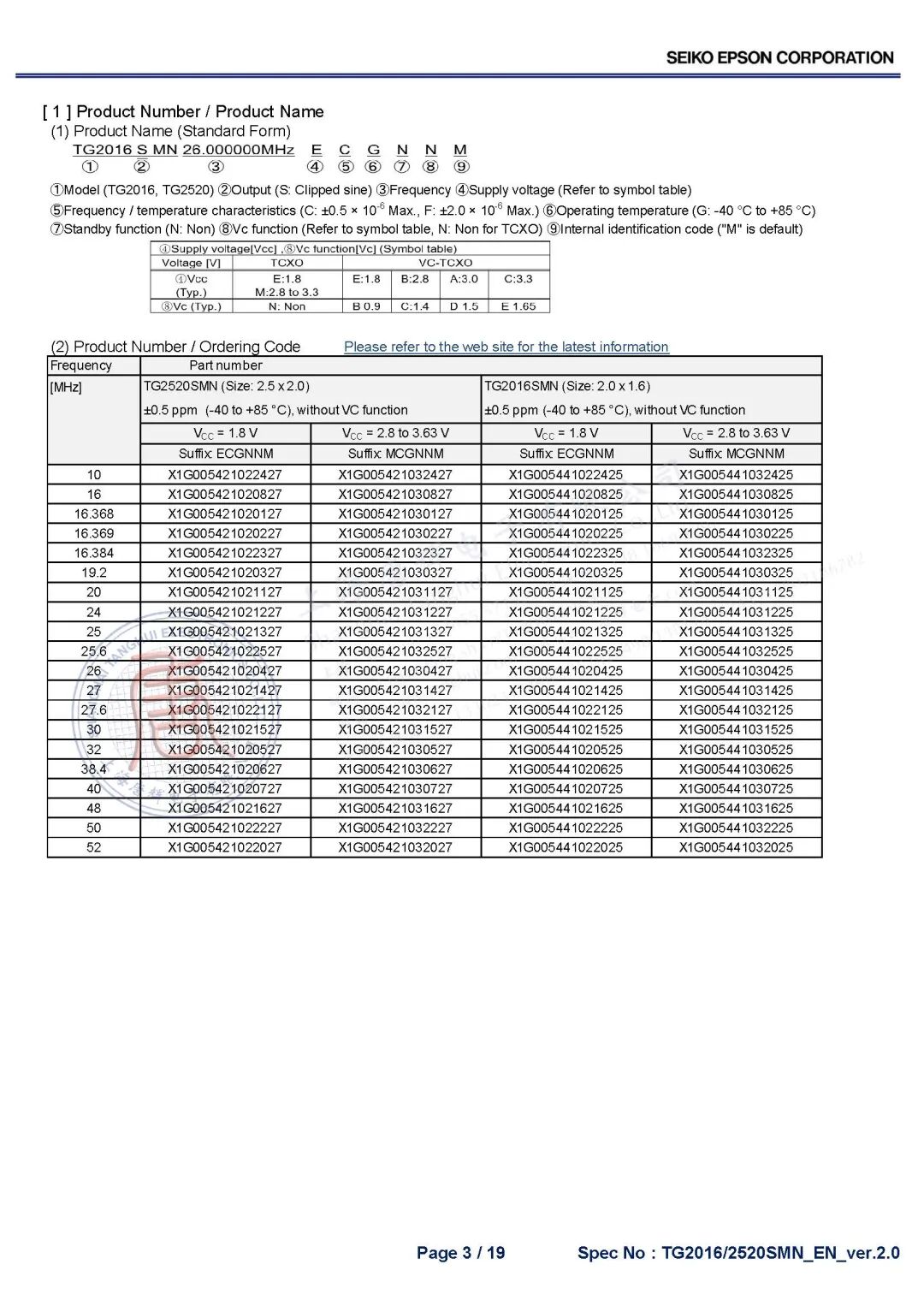

[愛普生TG2016SMN 25MHz溫補晶振，規格書]：

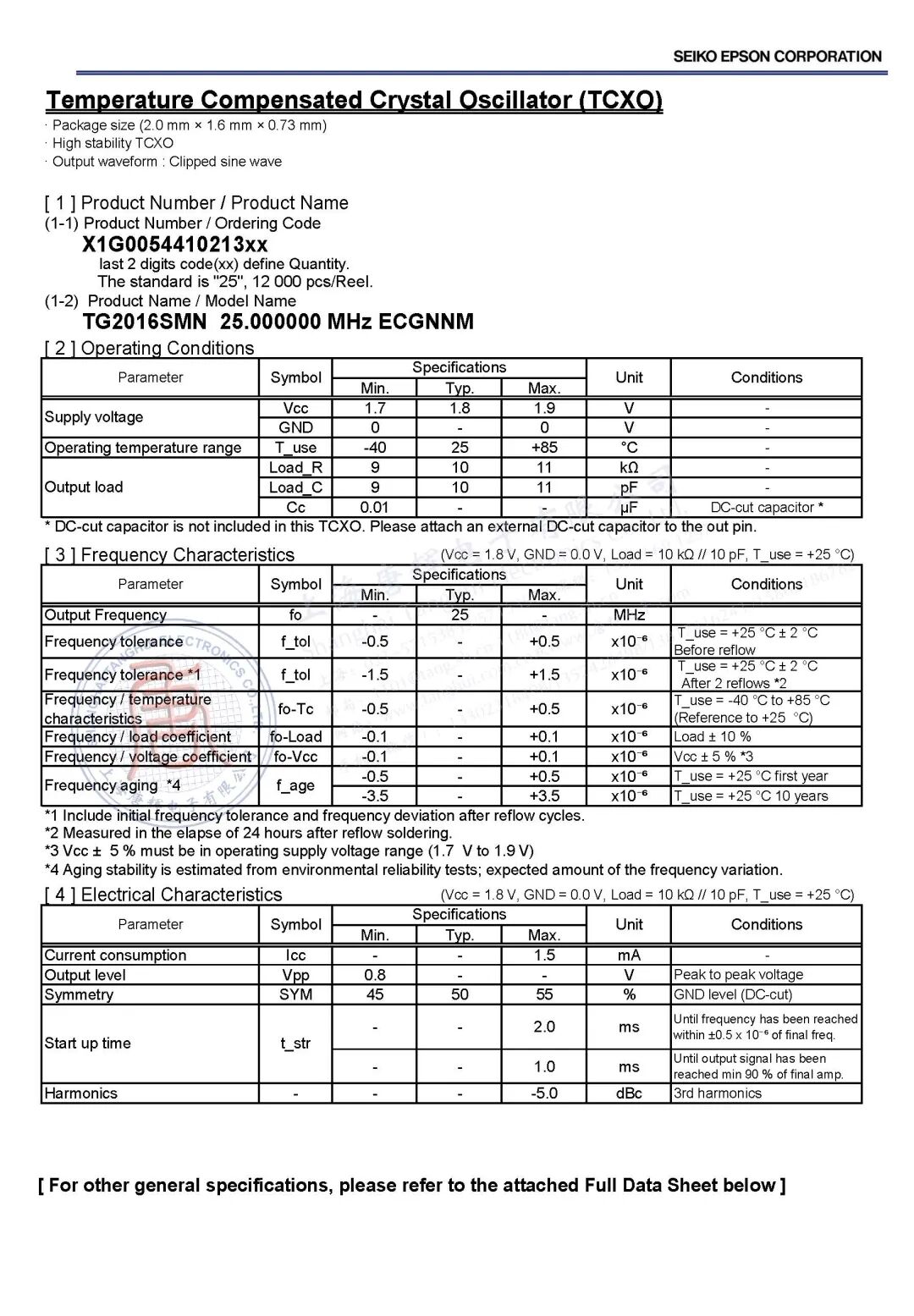

1）TG2016SMN25MECGNNM_

X1G005441021316規格書

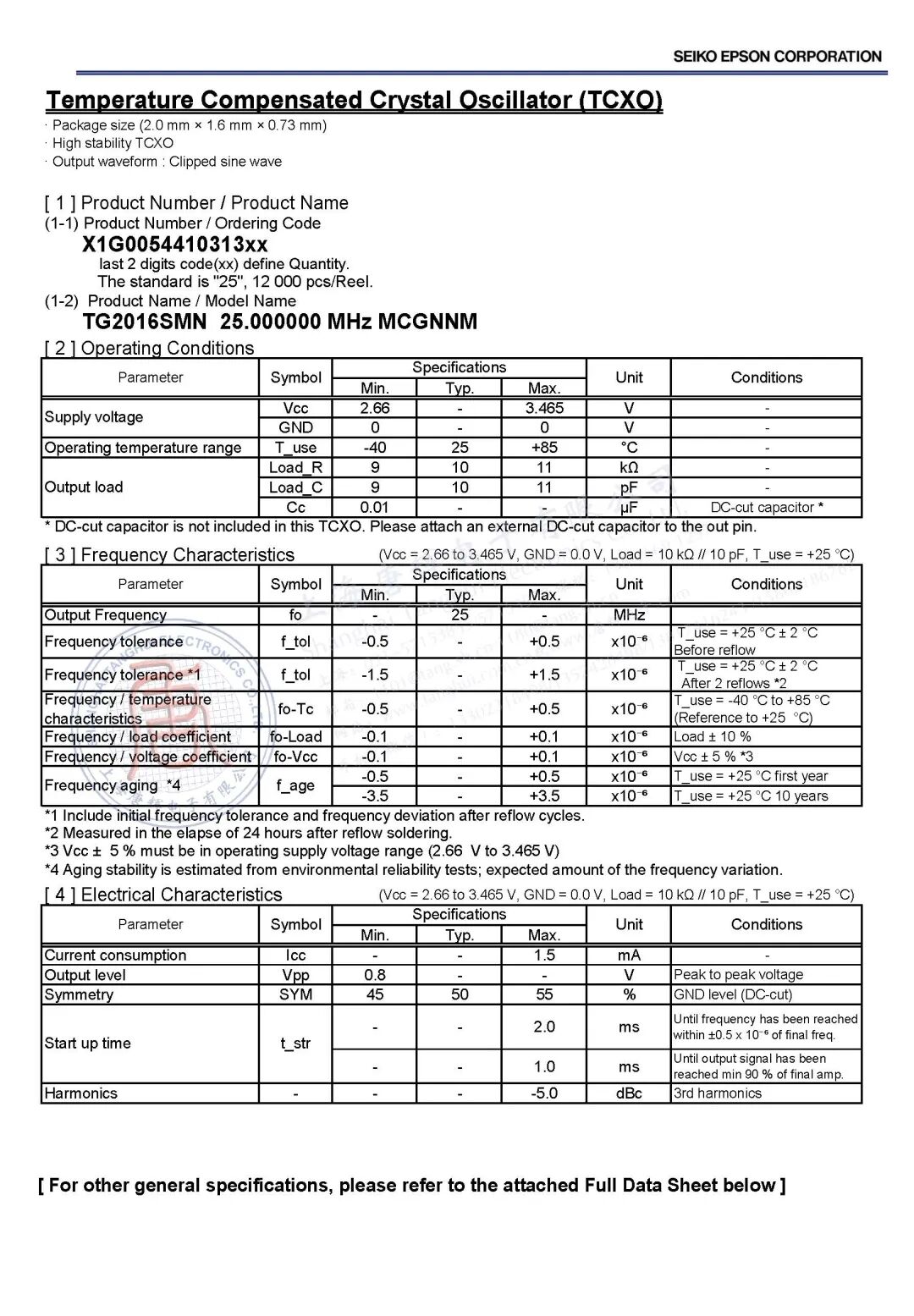

2）TG2016SMN25MMCGNNM_

X1G005441031316規格書

二：如何讀懂TCXO的參數&如何選擇

[ 溫度補償功能 ]：

TCXO 內部集成了一個固定頻率的AT 型水晶振動子，因為水晶的材料特性，振動子具有確定的溫度-頻率特性，同時也因為這個特性，使得晶振在受溫度的影響的時候，頻率會隨溫度的變化而變化。

1）晶體的溫度-頻率特性和負載特性

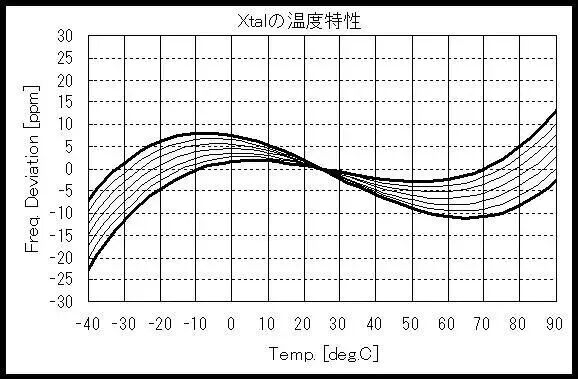

圖-1：晶體溫頻特性圖

晶體的頻率輸出除了受溫度影響還隨負載的變化而變化：減小負載電容，頻率變快；增大負載電容，頻率變慢。

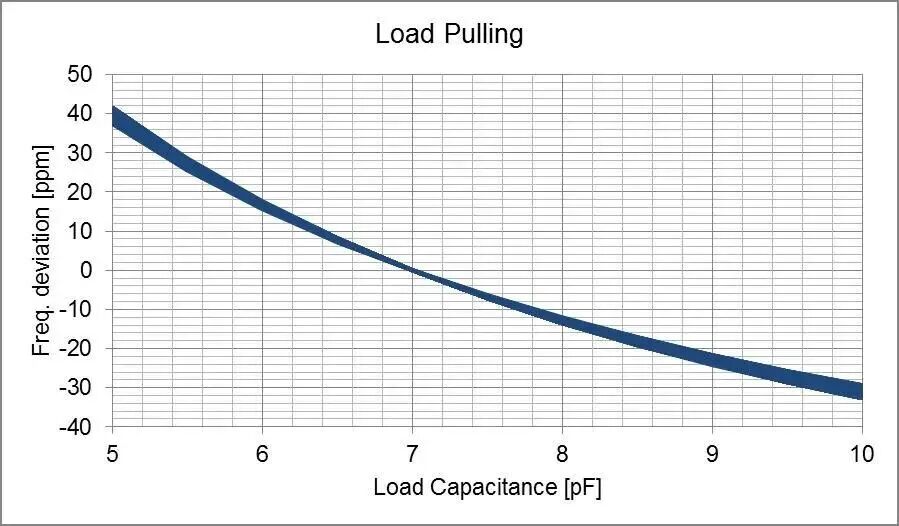

圖-2：晶體負載特性圖

2）晶體的溫度補償原理

晶體在實際工作的時候同時受到兩種作用的影響，溫度補償?shù)脑砭褪抢昧诉@兩種特性，設計出補償回路，以溫度這個參數為紐帶將負載和溫度帶來的變化量聯系在一起。兩種作用同時作用并互補?；净芈啡缦拢?/p>

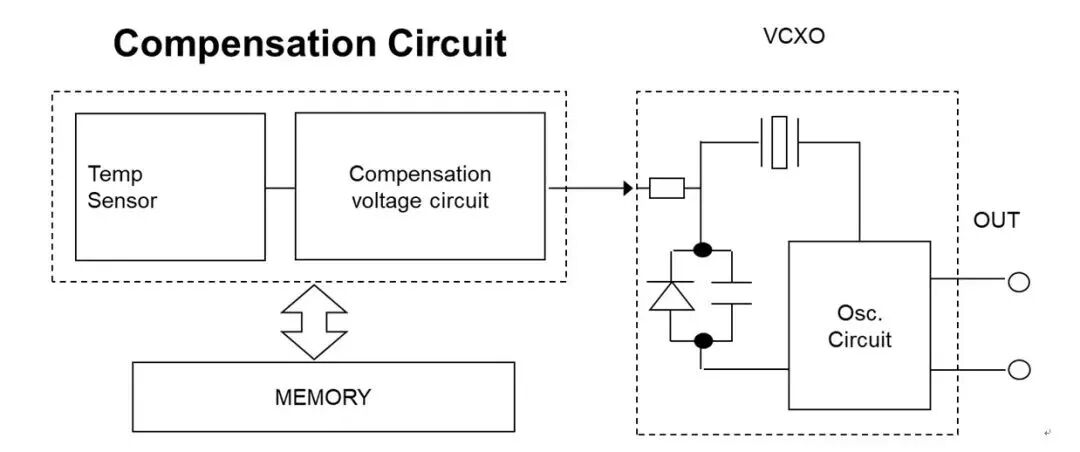

圖-3：基本溫度補償回路

通過溫度補償回路的作用將溫度帶來的頻率偏差進行補償和修正，得到下圖所示效果：

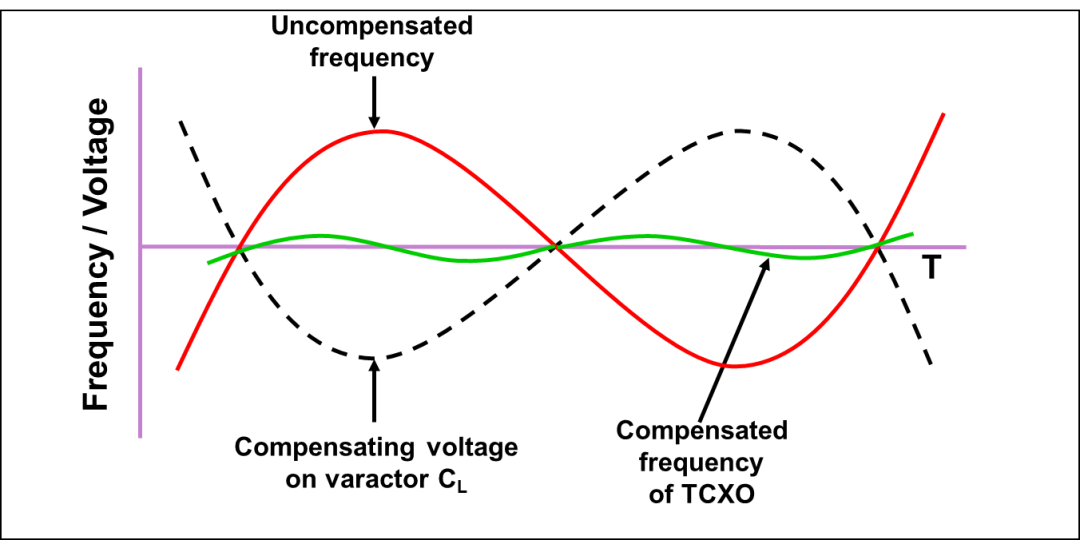

紅色曲線是晶體的溫度-頻率曲線，虛線是以溫度傳感器為基準的負載電容變化帶來的頻率偏差曲線，兩條曲線疊加合并為綠色的頻率曲線，這就是晶體溫度補償后的頻率特性曲線，可以實現溫度范圍內高精度的頻率輸出。

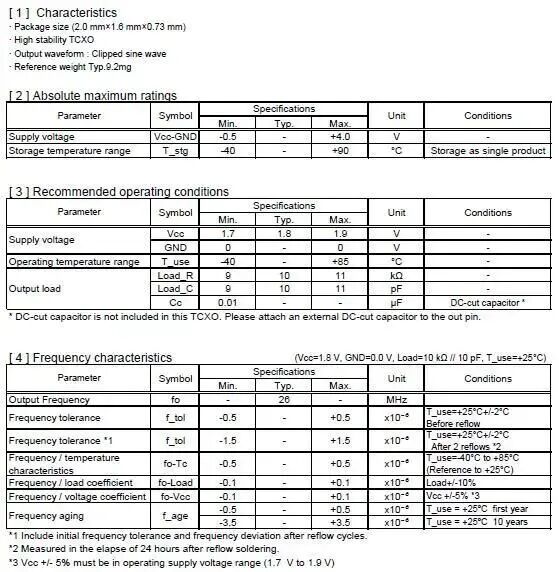

[ TCXO 基本參數 ]：

了解TCXO基本參數，對于選擇合適型號有重要作用。下面分別對各項參數進行說明。

1. Frequency tolerance（F_tol）：

TCXO在常溫（+25 °C +/-2 °C）條件下的頻率偏差值，表明產品初始頻偏及離散性。

2. Frequency / temperature coefficient（Fo-Tc）：

對應工作溫度范圍，溫度帶來的最大頻率偏差，這是衡量TCXO 溫度補償功能的重要指標。這個指標也是區分精度等級的標準。

3. Frequency slope vs. Temp：

用于衡量TCXO 補償后的溫度頻率特性，單位溫度變化量對應的頻率變化大小。部分應用如GPS 對該參數要求較高。

4. Frequency / Load coefficient (Fo-Load)：

負載頻率特性，負載在額定條件下變化帶來的頻偏偏差。

例如，+/-0.1ppm @ 10k ?//10pF ±10% each。

5. Frequency / Voltage coefficient (Fo-Vcc)：

供電電壓變化帶來的頻率偏差。

例如，+/-0.1ppm @ VCC=2.8V ± 0.14V。

6. Frequency aging (f_age) ：

一般給出標準使用條件下首年的老化數據。

7. Output level (Vpp) ：

輸出波形的幅度，根據接口模式的不同而不同。

目前輸出支持CMOS， 正弦，削頂正弦等模式。

8. Symmetry (SYM) ：

波形占空比。

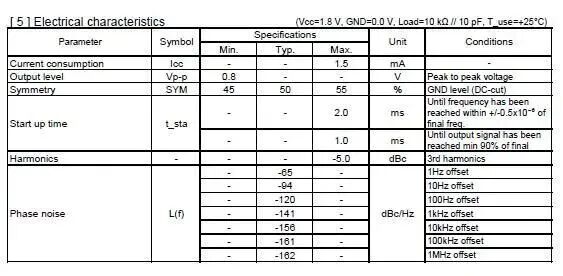

9. SSB Phase noise (L(f)) ：

相位噪聲。

評價頻率源(振蕩器)頻譜純度的重要指標。

TCXO spec parameter introduce

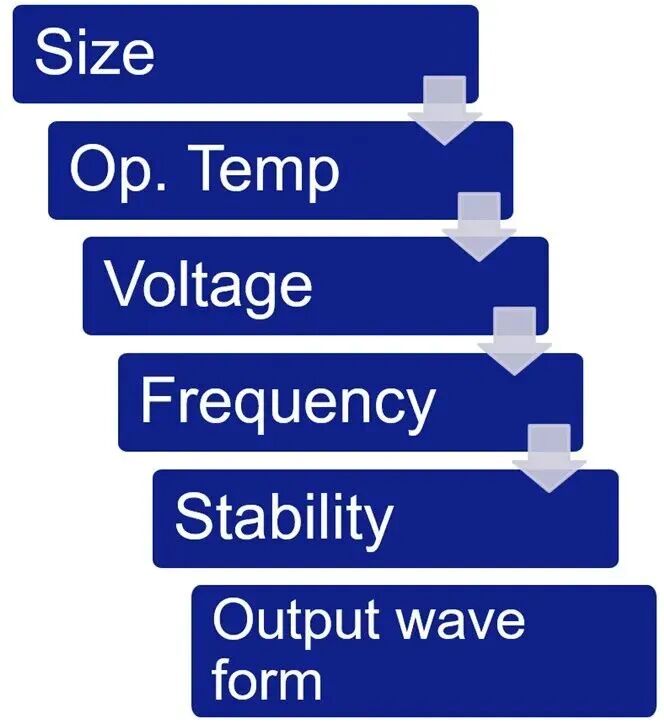

TCXO: 6 items for product selection
