雙向 超精密電流檢測放大器MSA2240電流檢測放大器
-20V~80V增強型PWM

導語：在電機驅動、開關電源等PWM控制系統中，共模電壓在幾十伏范圍內高速跳變，普通電流檢測放大器的輸出端往往“毛刺叢生”。而MSA2240電流檢測放大器在-20V至80V的寬共模范圍內，卻能讓輸出保持“冷靜”。它到底用了什么技術？本文從三個維度拆解其設計思路。

PWM毛刺從哪來？先看清問題的本質

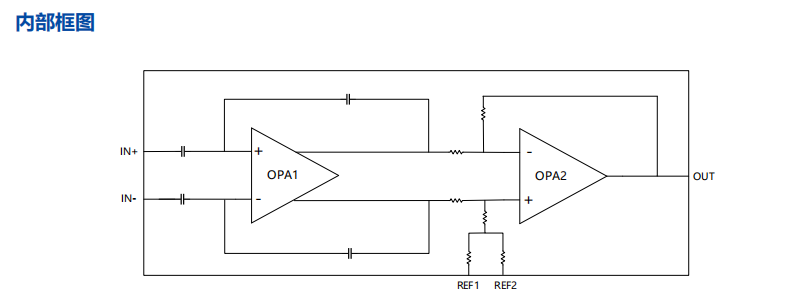

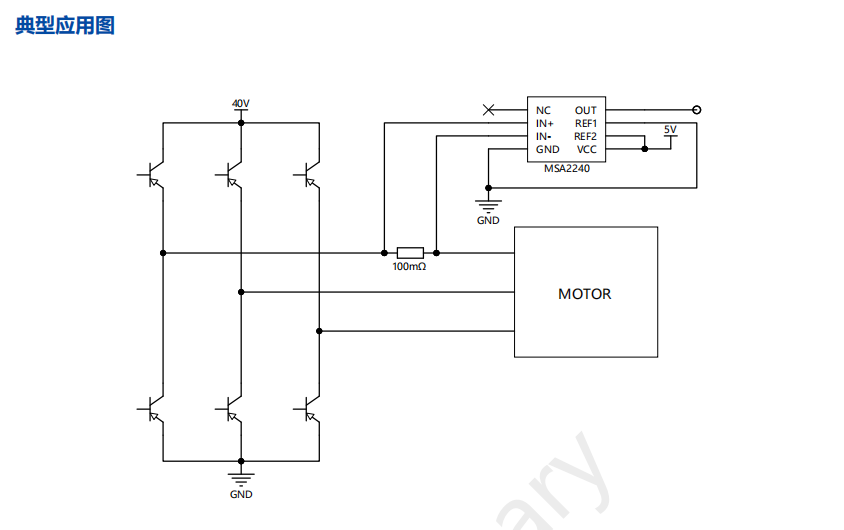

在PWM驅動的系統中，分流電阻通常串聯在橋臂上。當上下管交替導通時，電阻兩端的共模電壓會發生劇烈跳變——從接近地電平瞬間拉到母線電壓，再瞬間拉回。

一個典型的電機驅動半橋中，共模電壓變化速率（ΔV/Δt）可能高達數十伏每納秒。這種瞬態通過放大器內部的寄生電容耦合到信號路徑上，就會在輸出端表現為我們看到的“毛刺”或振鈴。

普通電流檢測放大器面對這種瞬態，內部前端電路可能瞬間飽和，恢復需要數微秒甚至更久。在這段時間內，輸出的不是真實的電流信號，而是共模干擾的“影子”。

MSA2240的設計目標很明確：讓放大器既能在-20V到80V的寬共模范圍內正常工作，又能對PWM引起的共模跳變表現出“免疫力”。

01160dB直流CMRR

共模抑制比（CMRR）衡量的是放大器對共模信號的衰減能力。數值越高，共模電壓的靜態變化對輸出的影響越小。

MSA2240的直流CMRR典型值達到160dB。這個數字意味著什么？分貝與倍數的換算關系是：每20dB對應一個數量級（10倍）的變化。160dB就是10的8次方，也就是1億倍的衰減。

換個更直觀的理解方式：如果共模電壓變化1V，經過1億倍的衰減后，等效到放大器輸入端的誤差僅為10nV（納伏）。

這個量級有多??？做個對比就清楚了——MSA2240自身的輸入失調電壓典型值為±3μV，也就是3000nV。10nV的共模誤差，還不到器件自身底噪的1/300，在實際電路中完全可以忽略不計。

在交流條件下（50kHz），CMRR仍保持107dB，對應的衰減倍數約為22.4萬倍。這表明即使在PWM開關頻率的基頻附近，MSA2240對共模干擾的衰減能力依然充足。

通俗理解：160dB的直流CMRR就像一堵靜態的“高墻”，讓-20V到80V范圍內任何緩慢變化的共模電壓都無法滲透到信號路徑中。但這堵墻并不能完全擋住PWM帶來的高速共模跳變——那需要另一套機制來解決。

02

增強型PWM抑制如何應對高速共模跳變

PWM共模跳變的難點在于“快”——ΔV/Δt極大，頻譜分量延伸至數十MHz甚至更高。在這樣高的頻率下，任何放大器內部的寄生通路都可能成為干擾的“捷徑”。

MSA2240的“增強型PWM抑制”功能，核心技術思路是在信號鏈前端增加對共模ΔV/Δt瞬態的衰減機制。

根據說明書的功能描述：

“MSA2240的增強型PWM抑制功能增加了對共模ΔV/Δt瞬態的衰減……使MSA2240能夠提供更小的輸出瞬態和振鈴?！?/span>

從實際性能指標來看：

建立時間約1μs~1.5μs：在經歷一次大共模跳變后，輸出能夠在1μs量級內恢復到穩定狀態，而不是像普通器件那樣需要數微秒甚至更長。

支持更高PWM頻率和更低占空比：這意味著在極端工況下（如高頻PWM或極窄脈沖），MSA2240仍能準確捕捉電流信號，不會因?yàn)榍耙淮喂材Ｌ兊摹坝嗾稹倍廴鞠乱淮尾蓸印?/span>

值得注意的是，MSA2240并沒有“濾掉”PWM信號本身——放大器的500kHz帶寬保證了真實的電流變化（通常頻率遠低于PWM頻率）能夠被準確跟蹤。它抑制的是共模跳變在輸出端引起的毛刺和振鈴，這兩者是不該被ADC看到的“假信號”。

通俗理解：如果說高CMRR是一堵靜態高墻，增強型PWM抑制就像一個針對高速沖擊的“緩沖層”。它不會把墻加得無限高，而是在沖擊到來時快速吸收能量，讓沖擊過后輸出迅速回歸真實值。

03500kHz帶寬

有人可能會問：既然要抑制PWM噪聲，為什么不把帶寬做得極低，用“慢”來換“干凈”？

答案在于：電流信號本身可能在快速變化。

以電機控制為例，相電流的變化速率取決于電感值和母線電壓。在瞬態加載或換相時刻，電流可能在幾十微秒內發生顯著變化。如果放大器帶寬過窄，輸出將無法及時跟隨真實電流，導致控制環路響應滯后。

MSA2240的500kHz帶寬配合1.5V/μs壓擺率，能夠忠實地跟蹤電流波形的快速變化。而PWM抑制機制是選擇性地針對共模跳變起作用，不會犧牲差模信號的響應速度。

這種“快”與“穩”的兼顧，正是MSA2240在技術設計上的平衡點。

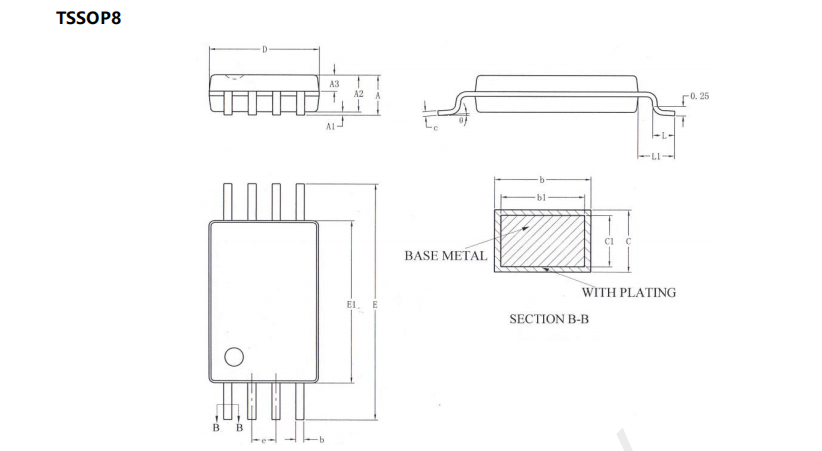

04輸入端濾波及參數

在部分強干擾場景中，工程師可能在MSA2240輸入端增設RC濾波以進一步壓制噪聲。此時需要注意一個細節：

MSA2240的輸入偏置電流典型值僅2nA，這使得它可以搭配10Ω以內的濾波電阻，而不會引入顯著的額外誤差。

計算驗證：2nA流過10Ω產生的壓降僅20nV，相對于±3μV的失調電壓完全可忽略。

這種低輸入偏置電流的設計，讓輸入端RC濾波成為一項“免費”的降噪手段——只要電阻值控制得當，增益精度不會被犧牲。

MSA2240能夠在-20V至80V共模范圍內有效抑制PWM毛刺，靠的并非某一項單一技術，而是高靜態CMRR + 增強型PWM瞬態衰減 + 500kHz信號帶寬三者的協同工作。理解這三個層面的分工與配合，才能在設計中用得恰到好處。
