如今，油煙機早已不只是簡單的排煙工具，而是集成了高效凈化、智能控制、低噪運行的廚房核心家電，變頻化更是成為中高端產品的標配。在家用油煙機領域，變頻效果的核心，在于對風機的精準控制。行業普遍采用模塊化設計，將不同的變頻功能組合為標準模塊，快速搭建覆蓋不同價格檔位的產品矩陣，既方便消費者選擇，也能幫助廠商精簡研發、提升量產效率，加速變頻技術的普及。

晶豐明源重磅推出基于LKS32MC03x/07x 系列高性能 MCU的高性價比家用油煙機變頻解決方案。憑借48MHz Arm Cortex-M0內核與豐富外設，采用BP神經網絡風量擬合算法，支持恒轉速、恒功率、恒轉矩、恒風量四大核心控制模式，兼顧精準控制與低噪運行，實現“高集成MCU芯片+算法+軟件+工具鏈”的一站式電機驅動方案。

01高性能LKS32MC03x系列MCU核心

LKS32MC03x系列MCU搭載48MHz Arm Cortex-M0高性能內核，集成32 bit硬件除法協處理器與單指令周期乘法器。存儲資源配置4KB RAM與32KB Flash，并內置預取指Cache。模擬外設方面，集成12 bit高速ADC與壓擺率達5V/μs的內置運算放大器(OPA)，支持單/雙電阻電流采樣;同時內置8 bit多量程(1.2V/3V/4.8V)DAC及高速比較器，滿足多樣化信號調理需求。

通信接口層面，全面支持UART、SPI、I2C等主流協議，系統擴展能力靈活。芯片內置±1%高精度RC時鐘，顯著增強控制時序的一致性。此外，該系列MCU具備卓越的抗靜電放電(ESD)與電快速瞬變脈沖群(EFT)能力，可從容應對嚴苛電氣環境下的可靠性挑戰，廣泛適用于變頻油煙機、高壓風機水泵等電機驅動應用場景。

02高性能MCU助力家用油煙機方案落地

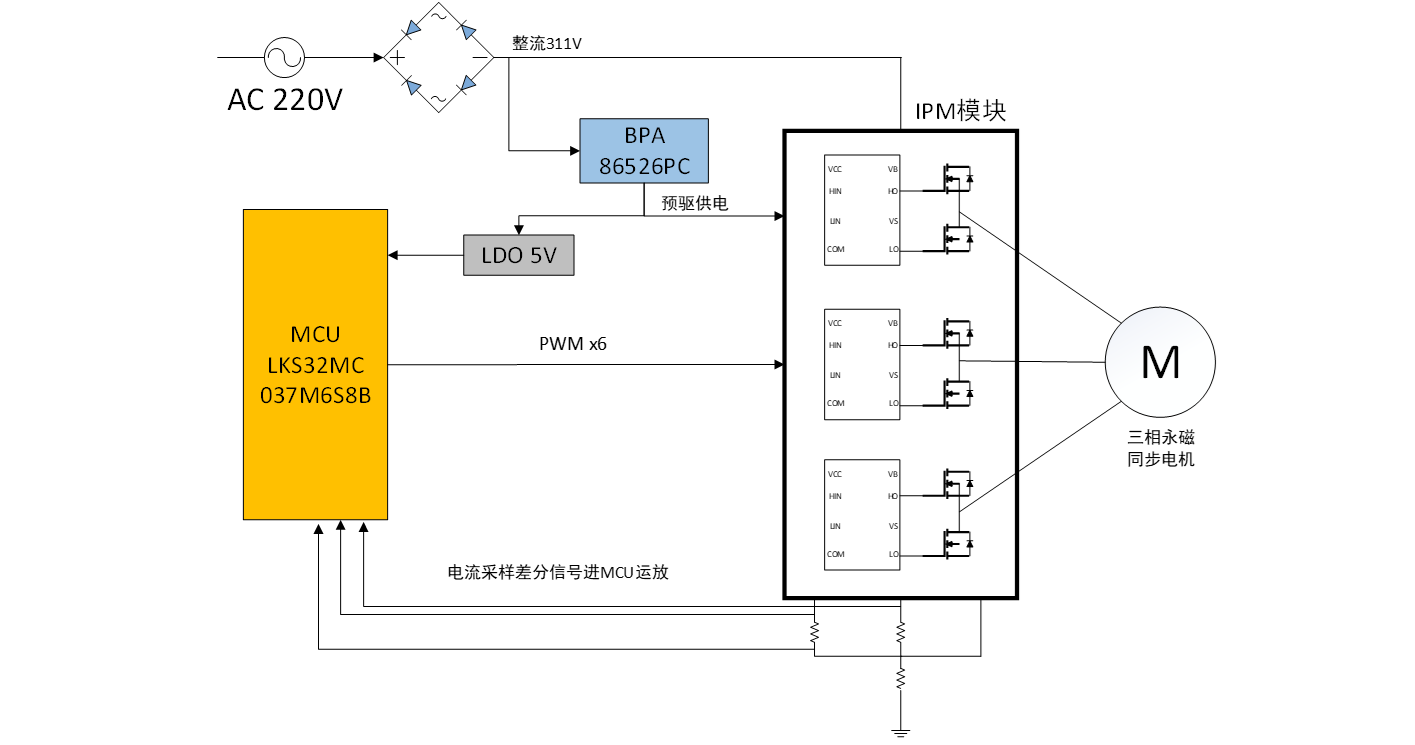

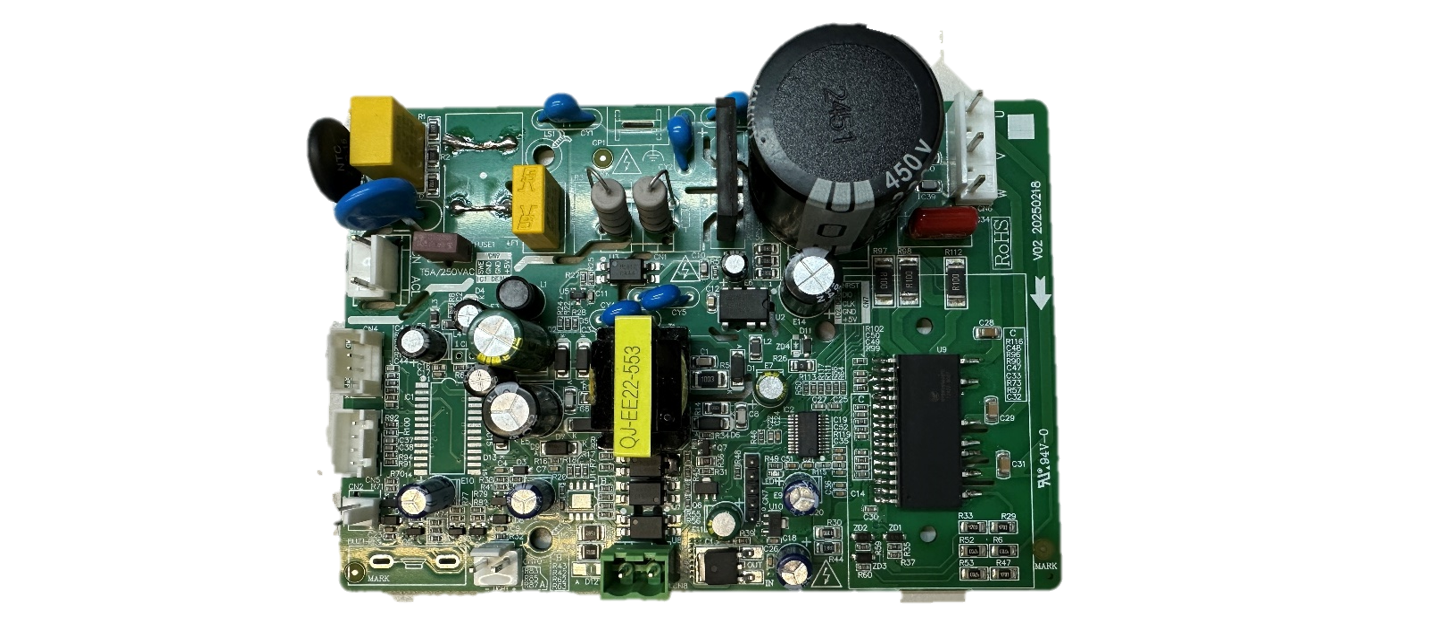

圖1左側展示了基于LKS32MC03x的家用變頻油煙機控制拓?fù)洌覀?cè)為LKS32MC037M家用油煙機DEMO評估板實物。

圖1. 方案控制拓?fù)浼癉EMO評估板

變頻油煙機新算法平臺應用方案 SDK 全新升級:

四大核心控制模式——恒轉速、恒功率、恒轉矩、恒風量，實現對風機運行狀態的精準閉環調控;

無極調速 + 多檔位自由切換，靈活適配不同負載工況下的運行需求;

實時電機狀態監控——搭載神經網絡擬合算法，實現精準實時風量控制，讓排煙更智能、更高效。

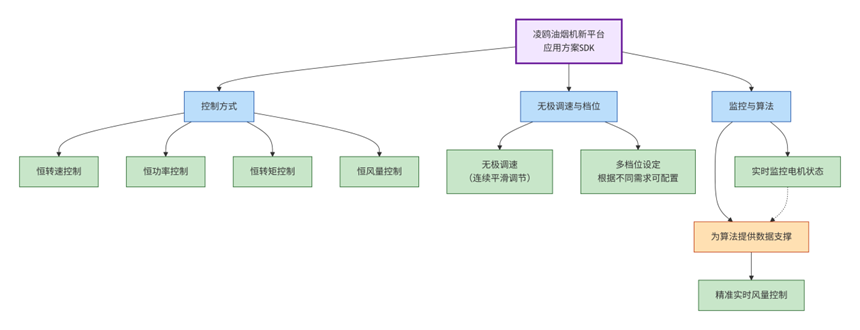

圖2. 油煙機新平臺應用方案SDK

03采用LKS32MC03xMCU的家用油煙機方案

基于LKS32MC03x系列的家用油煙機解決方案，在集成度、性能、功能及保護方面全面適配實際應用場景，助力工程師實現高效開發，確保產品長期穩定運行。

高度集成化設計，硬件防護堅實可靠

內置運算放大器，支持雙電阻采樣

集成DAC與比較器，支持FO過流保護機制

MCPWM帶硬件封鎖功能，可實現高可靠性硬件過流保護，無需軟件介入，從底層規避故障風險

卓越運行性能，啟動平穩快速

搭載穩定可靠的增強型反電動勢觀測器，支持靜止快速啟動、卡住啟動不失步

具備領先的逆風啟動能力，面對逆風大負載可實現平穩啟動，完美應對廚房復雜排煙工況

功能豐富完備，開發調試高效便捷

兼容電流環、速度環、功率環控制，支持自動弱磁控制與風量擬合算法

支持五段式/七段式SVPWM靈活切換，采用分層軟件架構，接口豐富、擴展靈活

配套公司軟件上位機LKSSCOPE，顯著提升開發效率，節約調試成本

多重保護機制，保障運行無憂

硬件過流、過壓/欠壓保護功能

集成軟件過流、缺相保護、堵轉保護等多重故障保護功能

全方位保障油煙機整機運行穩定性，降低售后風險

04精準選型指導，適配差異化需求

針對家用油煙機變頻控制的多樣化需求，晶豐明源提供兩款核心MCU選型，可根據實際研發需求靈活選擇。LKS32MC03x系列MCU適用于單變頻油煙機方案，LKS32MC07x系列性能更為強勁，可滿足主控與變頻一體化等復雜應用場景。

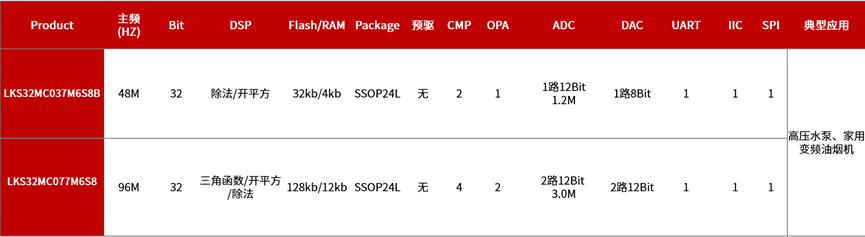

圖3. 產品選型

05實測性能驗證，實力眼見為實

LKS32MC03x油煙機方案歷經多項實測，表現優異。使用公司自研示波器軟件LKSScope，可實現圖形化調試，實時觀測電機電流、角度等波形變化趨勢，方便參數調整與狀態監控。該上位機軟件免費開源給客戶使用。

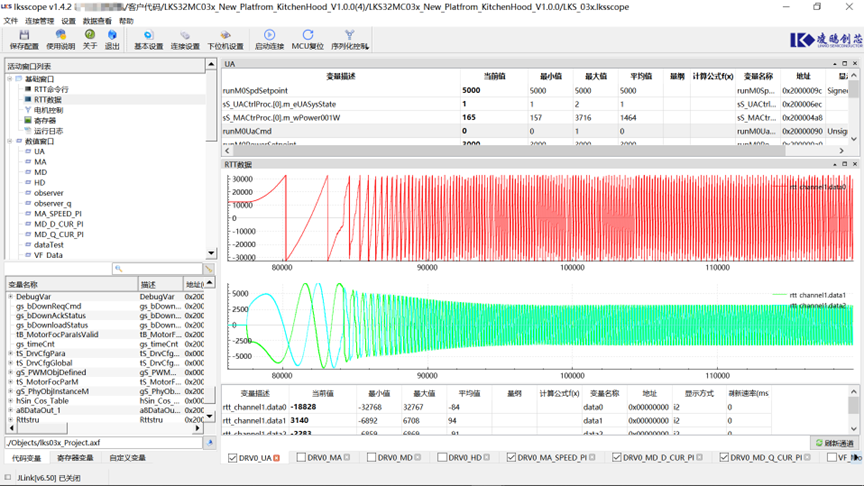

圖4. LKS調試軟件界面

啟動性能：靜啟快，逆風起穩

靜止與卡住啟動

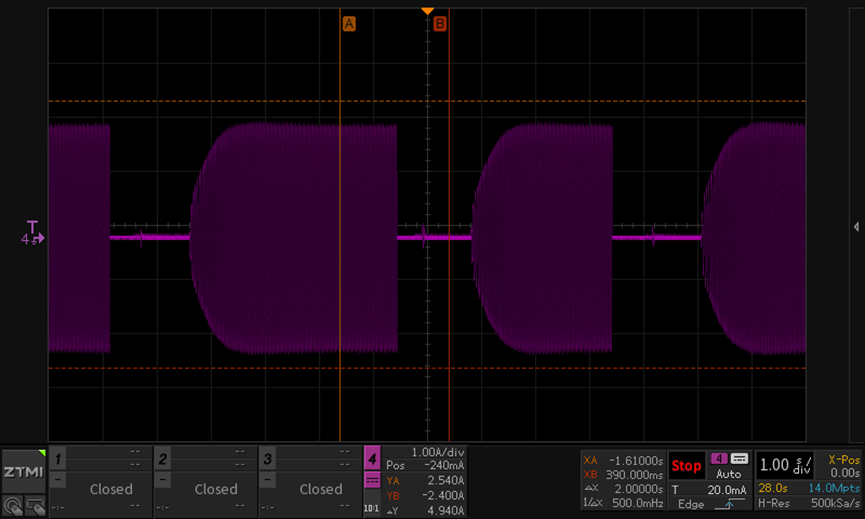

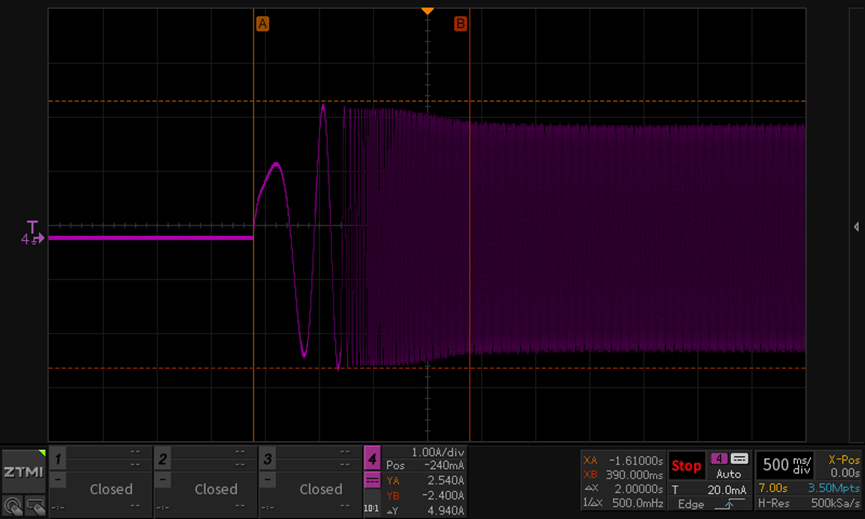

圖5. 靜止快速啟動與卡住松手啟動

順風啟動

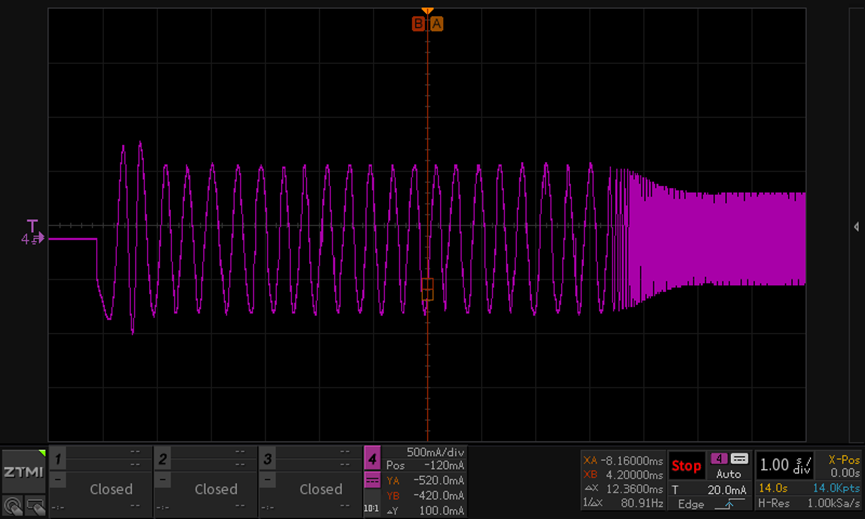

圖6. 連續順風啟動

逆風啟動

基于DQ軸的觀測器低速收斂快，能從靜止快速切入角度閉環，轉速提升迅速。逆風啟動過程分為四個階段精準控制：

剎車采集電流解析初速度，切入觀測器;

觀測器閉環控制速度下降;

低速切換為IF(電流頻率比)拖動至正轉狀態;

最終正轉切入觀測器閉環，完成啟動過程。

通過D軸電流抵消發電功率，避免母線電壓抬升。

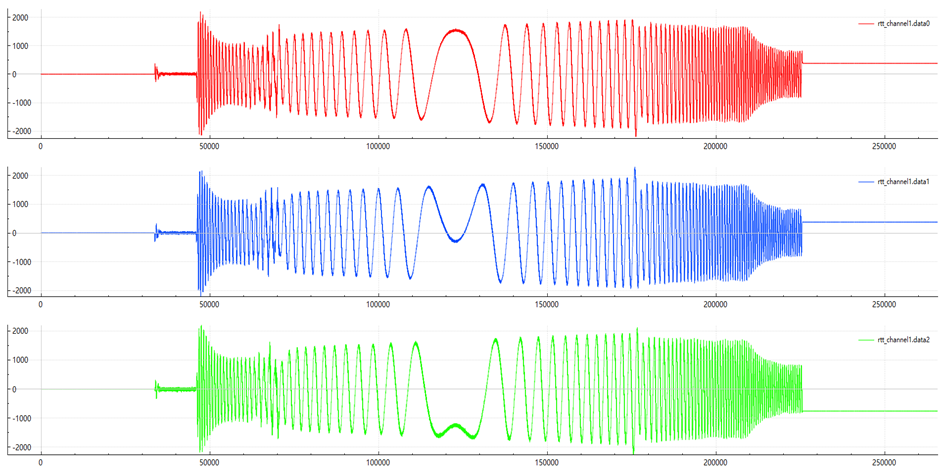

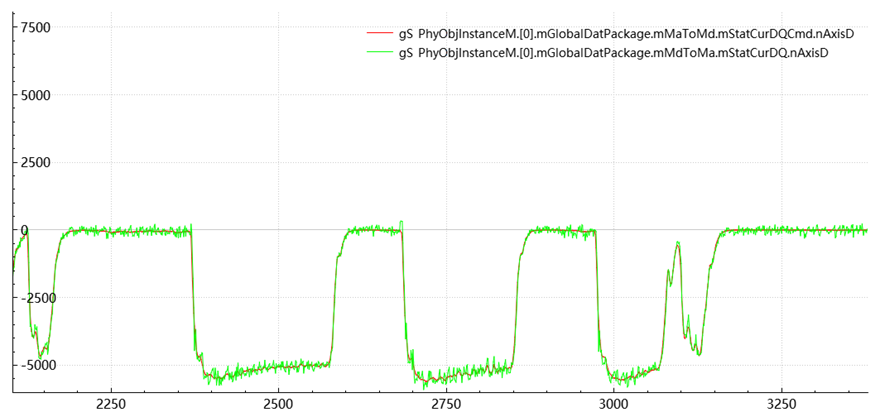

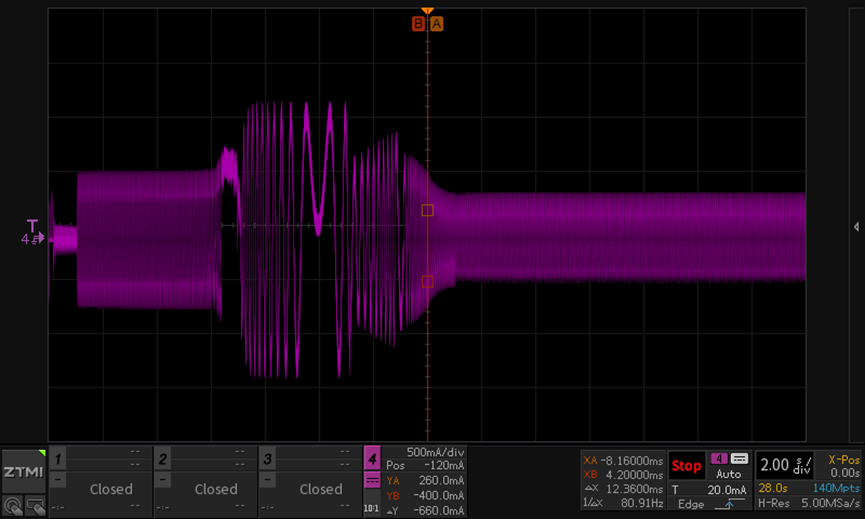

圖7. 逆風啟動示波器波形及上位機波形

弱磁控制：響應快，風量穩

弱磁環控制平滑穩定。當油煙機遇到快速堵風口的情況，弱磁環能快速響應，有效保證風量穩定，避免排煙效果驟降。

圖8. 大功率快速堵風口弱磁環響應

風量擬合：更準確，更高效

采用基于BP神經網絡的風量擬合技術，相較于傳統查表法，風量估算更加平滑精準，且大幅減少測試工作量。

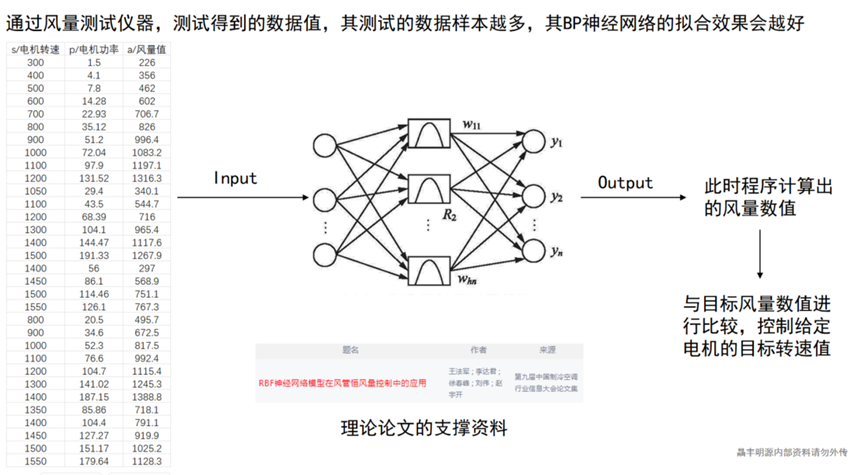

圖9. 基于BP神經網絡的風量擬合

配合自研風量擬合工具，開發者僅需導入電機轉速與功率的測試數據，工具即可自動生成擬合曲線與曲面函數代碼，直接復制移植至程序中即可應用，顯著提升開發效率。

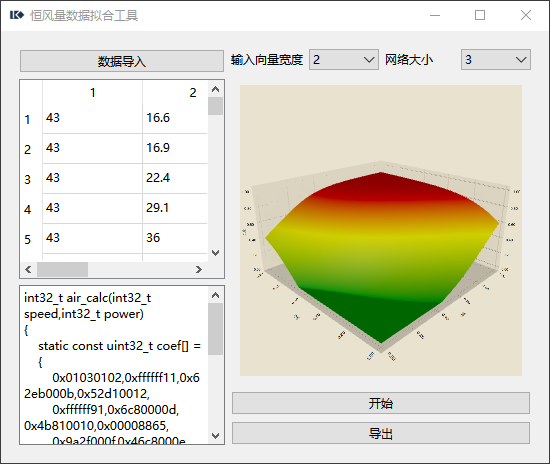

圖10. 自研風量擬合工具

通過風量實驗室采集得到的功率和轉速值，結合自研的神經網絡恒風量擬合工具生成控制算法，將風量控制在15m3/min的控制效果如下表所示，通過該算法做恒風量控制環路或者在功率環控制的基礎上實時向主控反饋當前的風量值。

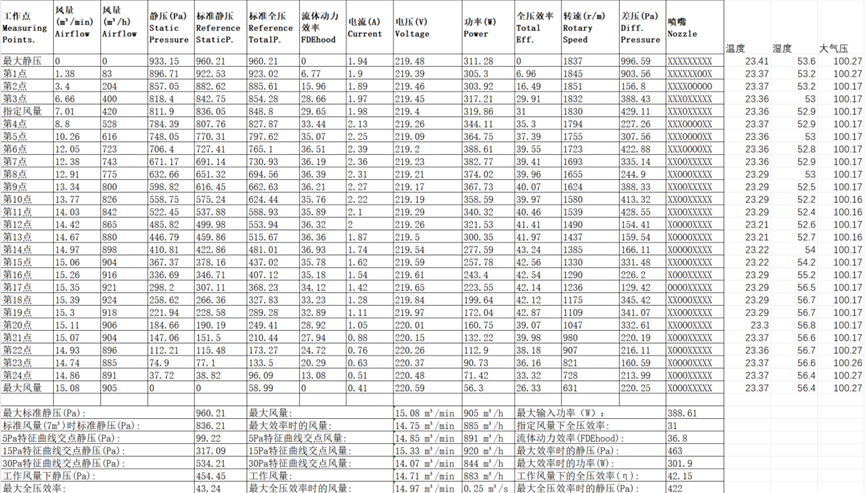

圖11. 15m3/min恒風量控制效果

從一顆高集成度的LKS32MC03x/07x系列MCU，到覆蓋算法、軟件架構、工具鏈的完整解決方案，晶豐明源為家用變頻油煙機行業打造了高性能、高集成度、高性價比的一站式控制平臺。該方案深度融合了恒轉速、恒功率、恒轉矩、恒風量等多種控制模式，并創新性地引入神經網絡擬合算法實現實時精準風量調節，讓消費者在烹飪時盡享強勁排煙效果，在靜音模式下體驗寧靜廚房環境——全面契合現代家庭對變頻化、智能化、高穩定性的多元化期待。
