本文介紹了IC芯片中聚合物基板的鍵合效果優化。

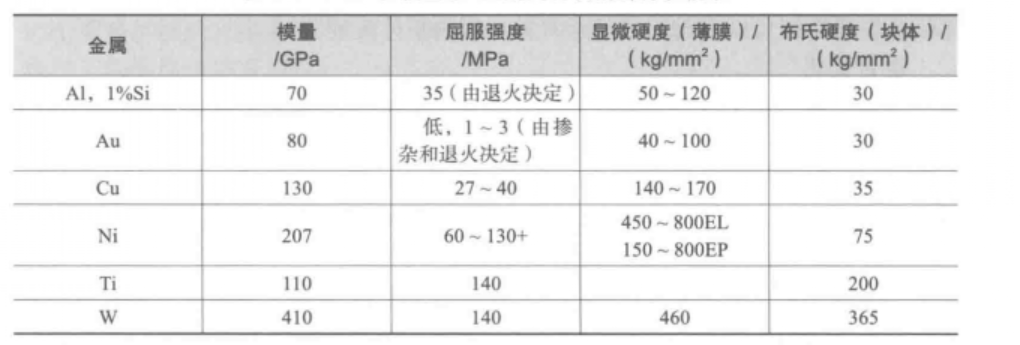

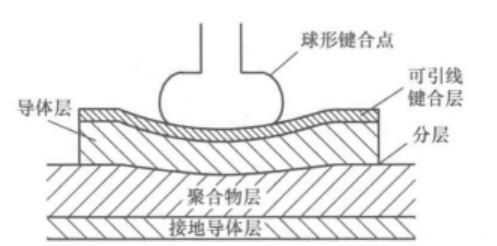

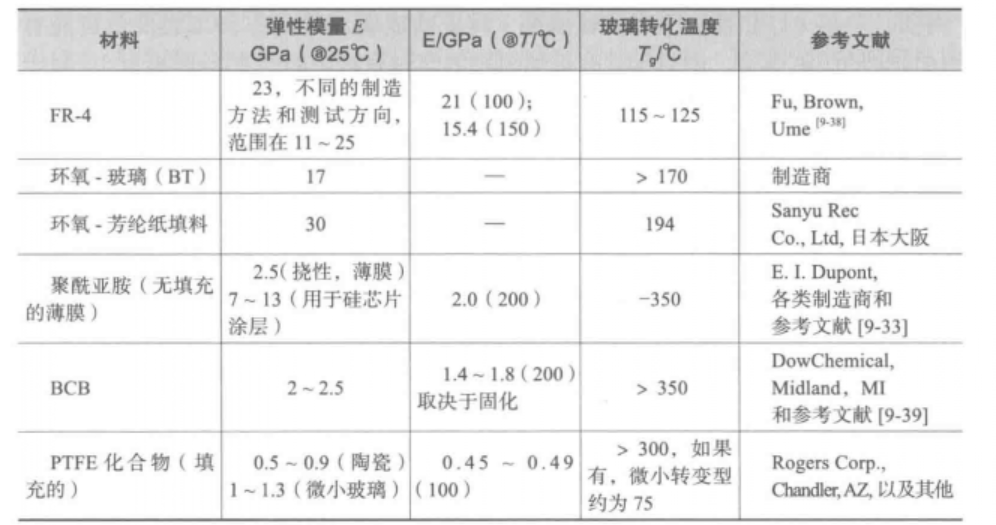

研究發現，在IC芯片上的有源區內進行熱超聲鍵合的最佳聚酰亞胺具有最高的彈性模量E，彈性模量即應力除以應變且需低于彈性極限。這一材料性能與聚合物的剛性相關，因此鍵合過程中材料形成的凹杯或壓痕也與彈性模量有關。對于各向異性材料，壓縮模量能更好地反映柔軟性，但拉伸模量通常是唯一可測量的模量特性。鍵合過程中，無支撐的焊盤和聚合物的總形變見圖1，這種形變會吸收相當多的超聲能量，還可能導致鍵合焊盤金屬與聚合物的分層或開裂。表1給出了幾種聚合物基材的彈性模量數值，其范圍為0.5~30GPa，較高的彈性模量來自較硬的材料，這類材料能為鍵合焊盤提供更好的支撐，從而預防鍵合過程中凹杯現象的發生。低模量的聚合物則需要更厚的硬金屬層，例如4~12um的Ni層，同時還需更大面積的鍵合焊盤，以阻止其在鍵合載荷作用下沉入軟聚合物中。為與聚合物進行對比，表2給出了常用作組合鍵合焊盤金屬的材料性能。值得注意的是，Ti的模量過低，難以解釋其在硅芯片聚酰亞胺上A1焊盤支撐方面的成功應用。不過屈服強度和硬度均能體現鍵合焊盤預防鍵合過程中塑性形變(凹杯)的能力，將屈服強度應用于有限元模型后，仿真結果與觀察到的凹杯結果基本一致，具體見圖1。

從表2中可明顯看出，電鍍和化學鍍Ni層與Cu層的屈服強度和硬度均有較寬范圍。因此對于給定的金屬厚度，凹杯程度取決于所使用金屬薄膜的特定屬性，例如含1%~3%P的化學鍍Ni層，其屈服強度遠高于含8%~12%P的化學鍍Ni層。超聲能量對聚合物和金屬層軟化的定量作用目前仍是主要未知項，相關可用資料十分有限。Al、Cu和Au在超聲能量作用下會顯著軟化，因此容易實現鍵合焊接;而Ni、Ti和W在常規超聲鍵合能量密度下不會軟化，可在鍵合過程中形成剛性良好的平臺。Ni的屈服強度和硬度低于Ti和W，但高于Cu，因此需要更厚的Ni層才能使鍵合焊盤變硬，通常為3~8um，而Ti層或Ti-W層僅需0.3~0.5um即可。需要注意的是，細節距焊盤上過厚的鍍Ni層可能產生結節或圓形鍵合表面，進而降低自動鍵合的良率。

許多HPS基材具有各向異性(定向)特性，且其性能會隨填料或?qū)訅侯愋妥兓?，例如部分PTFE基板，含微粒填充(陶瓷或玻璃)時，23°C下的壓縮模量約為1GPa，而含玻璃織物填充時，23°C下的壓縮模量約為10GPa，這種含玻璃織物填充的PTFE基板更適合引線鍵合。在某些場景下，例如撓性PI和部分填充聚合物基板，金屬膜層會通過不同的聚合物粘接到基板上，常用的粘合聚合物為丙烯酸，其T.約為45~55°C，且粘合層厚度可達25um左右。各類聚合物基膠水的熱力學性能相對較低，不僅T.和熔點不高，模量也不足PI膜層的50%，這些性能會限制引線鍵合溫度，還會影響其他鍵合特征，其影響程度不亞于基板本身的性能。此外，焊盤下方膠層中殘留的微小氣泡可能會抑制引線鍵合。通常聚合物基板的組裝人員難以獲得膠層的材料特性，購買基板時也往往不會考慮這些性能。雖然有高T.的膠水可供選擇，但對于引線鍵合而言，直接鍵合的Cu層比通過聚合物膠水粘接到撓性基板上的Cu層效果更好。

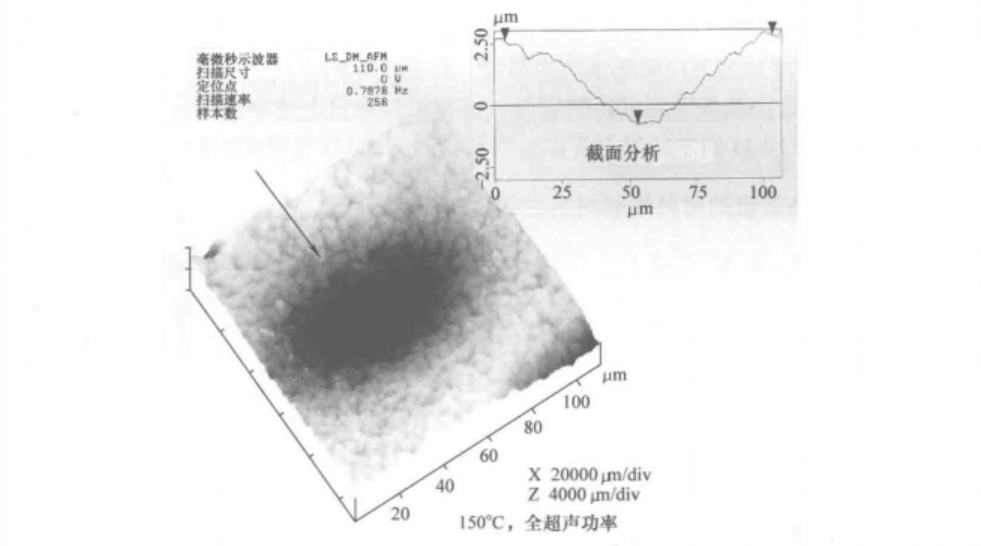

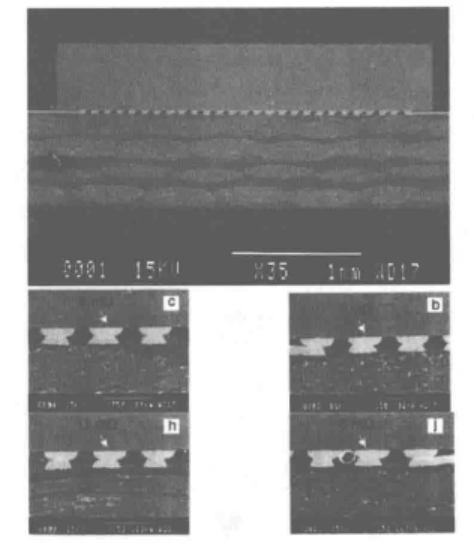

高溫下進行TS鍵合時，需重點考慮基板的溫度特性。當溫度達到聚合物的T.時，材料模量會降低，整體變軟，這會減小相對較軟或較薄金屬層焊盤的動態下沉阻力，進而影響鍵合效果。圖2展示了最常用的PC板材料——低溫FR-4在溫度高于T.時的軟化示例。其他環氧基板材雖無相應數據，但軟化曲線形狀應與之類似，且會隨T.的提高向更高溫度偏移。需要注意的是，F(xiàn)R-4板在150°C及以上時，模量約為15.5GPa，遠高于PTFE板和撓性或沉積態膜層的PI。不過嵌入的玻璃纖維會限制模量曲線右側的最低值，若沒有玻璃纖維支撐，其模量僅為幾GPa，典型PCB的橫截面見圖3。

目前需要一種更能反映鍵合焊盤凹杯阻力的測量方法。各向異性材料的壓縮模量優于拉伸彈性模量，但即便如此也并非最佳測量方法。若小鍵合焊盤恰好位于玻璃纖維集束間的空隙區域，參考圖3，當溫度高于T.時，該區域的基板會局部變軟，而常規的模量測量無法發現這一問題。更優的測量方法是，在給定力的作用下，記錄球形探頭在鍵合焊盤、膠膜層(若有)和聚合物基板上的凹陷深度，且需將凹陷深度作為溫度的函數進行測量，這種方法比單獨測量聚合物基板的模量更能反映與引線鍵合相關材料的整體性能。

鍵合優化

在聚合物基板上改善鍵合效果的另一種方法是使用更細線徑的引線，例如18um線徑相較于25um線徑，若進行球形鍵合還可形成更小的焊球。這些改進能允許使用更低的鍵合參數(力/功率)，從而減少動態凹杯現象，其他條件保持不變。若采用US A1楔形鍵合，使用更軟的線材也能達到相同效果，25um線徑的A1絲中，拉斷力為12~14g的線材比16~18g的更軟，同時選用更小線徑的線材也可實現這一目標。一般來說，由于聚合物會發生軟化，尤其是金屬層下方有膠層的情況下，室溫下采用A1絲進行楔形鍵合，比高溫下采用金絲進行楔形或球形鍵合更為容易。此外，加熱階段將熱量傳導通過較厚的玻璃填充聚合物，并在特定區域獲得均勻溫度分布，過程既緩慢又困難。

不過在做出決策前，需考慮聚合物的特殊材料性能。通常在25°C時，無需特殊厚度或硬度的鍵合焊盤結構，即可在環氧層壓基板(例如FR-4)上實現A1楔形鍵合。下沉問題與小焊盤鍵合相關，下沉過程會動態改變界面上的鍵合力，直至達到穩定狀態，如前文所述，延遲施加US功率時間可改善這一問題，對于每種接近T.鍵合溫度的基板，延遲時間需通過經驗確定。

研究人員已將聚酰亞胺類型基板焊盤上的楔形鍵合參數，與陶瓷基板焊盤上的鍵合參數進行對比。若所有設備參數保持不變，與常規陶瓷基板鍵合相比，低模量基板上的鍵合拉力強度值更低。其他示例顯示，在IC芯片PI上的A1焊盤進行球形鍵合時，即便焊盤下方有0.5um厚的Ti層，也需要更高的鍵合力，約為110gf，而常規陶瓷基板上僅需80gf。此外研究發現，90um厚PI上的Au/Cu焊盤(無硬Ni層)，鍵合時間需350ms且需更大功率，而陶瓷基板上的鍵合時間僅需50ms。較長的鍵合時間可使大部分焊接發聲延遲，直至下沉或載荷引發的凹杯現象穩定。若鍵合工具觸地后，鍵合機無延遲施加US能量的調節時間，延長鍵合時間便是另一種可行選擇。

在非常軟的基板上實現大批量、高良率的引線鍵合，可能需要結合多種方法，包括使用高頻能量、采用為鍵合優化的焊盤金屬層(即軟質可鍵合金層)、合理設置DOE-鍵合機參數、延遲施加US能量，以及鍵合前進行等離子體或UV-臭氧清洗。要實現這一目標，需充分理解所有常規鍵合的可靠性和良率相關問題。
