前言

本章節介紹SD82F466芯片的WAVE_GEN波形發生器模塊的使用方法及程序配置流程。

Part.1 WAVE_GEN 介紹

波形發生器的數字部分由一組分頻計數器、預定的存儲波形數據的寄存器陣列和陣列尋址計數器組成。

最終輸出一連串12bits的碼值，經過模擬濾波器后輸出頻率范圍在1kHz~100kHz的任意波形。

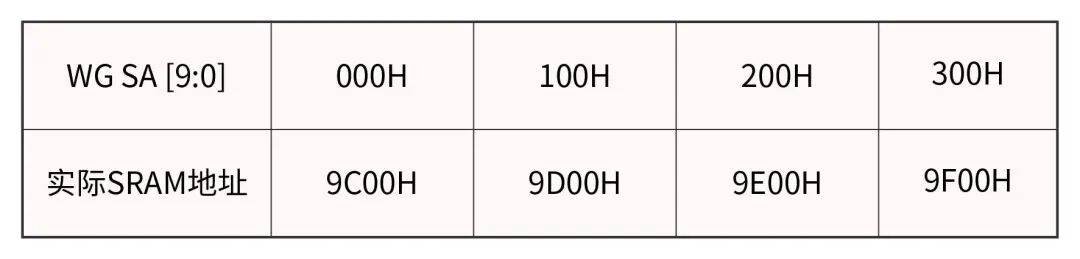

波形數據存儲在8k SRAM的末1kB空間范圍，地址9C00H~9FFFH。用戶可以選擇從這1K地址范圍內的任意偶地址開始，起始地址WG_SA[9:0] 對應地址9C00H~9FFFH范圍如下表所示：

12bits的碼值，低字節放在偶地址，高字節放在奇地址。

Part.2 WAVE_GEN 功能描述

波形發生器的結果是DAC1通道數據的一種選擇。最終的DAC1數據經過DA1SEL選擇后得到，默認是使用軟件配置的數據。

由于波形數據是用戶寫入，因此可以輸出任意波形。用戶需要寫入一周期的數據量。為了實現IQ模式下90°相移的波形，需要波形的數據量為4的倍數（實現方式：取N/4作為第一個數據地址，循環取數）。建議在作為正弦波發生器的時候，N至少有8個數據，否則波形看起來呈三角波狀態。

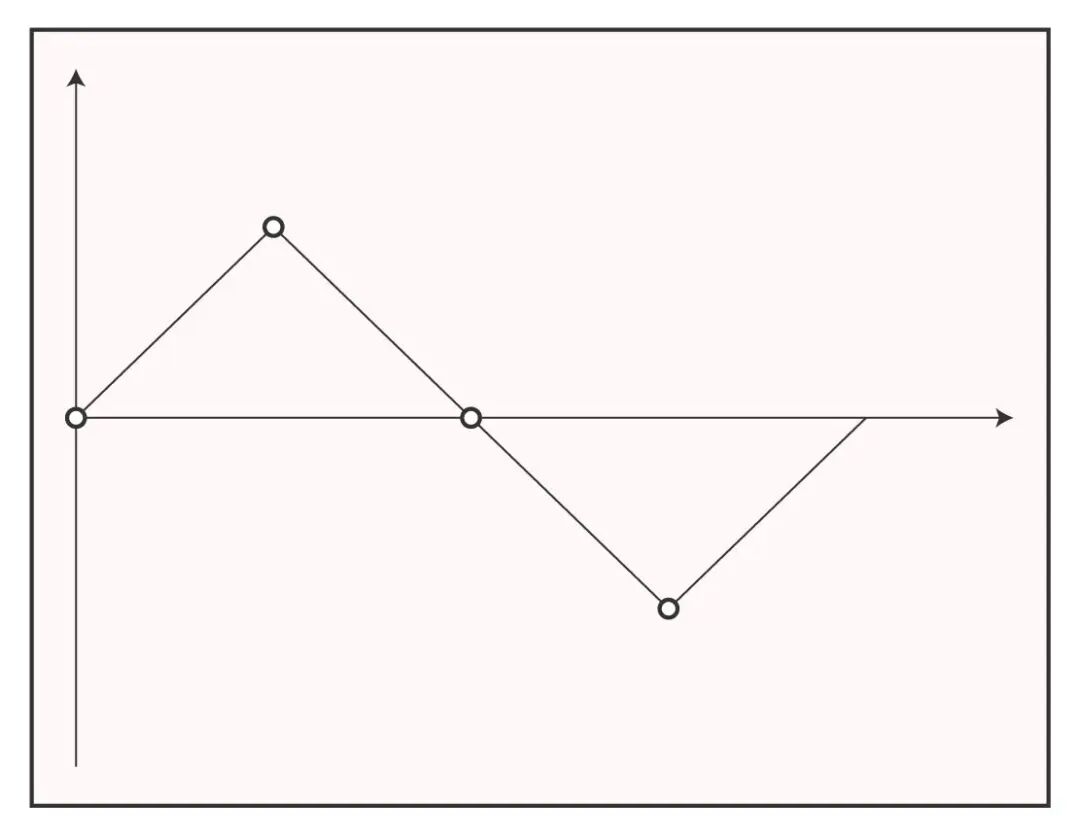

圖 3.1 N=4的正弦波情況

Part.3 編程介紹

示例程序是將波形發生器生成的波形在IO口上呈現，整體流程為波形發生器使DAC1模塊輸出對應設置值，通過OP模塊將DAC1結果輸出至IO口。包含了波形發生器模塊配置、DAC1模塊配置、OP模塊配置等。

編程主體思路：先對芯片進行系統初始化，往SRAM寫入自定義波形碼值，再對波形發生器、DAC、OP模塊進行配置。

Part.4 函數分析

WAVE_GEN函數的整體框架，如圖5-1、5-2：

圖5-1 WAVE_GEN函數調用的數組定義

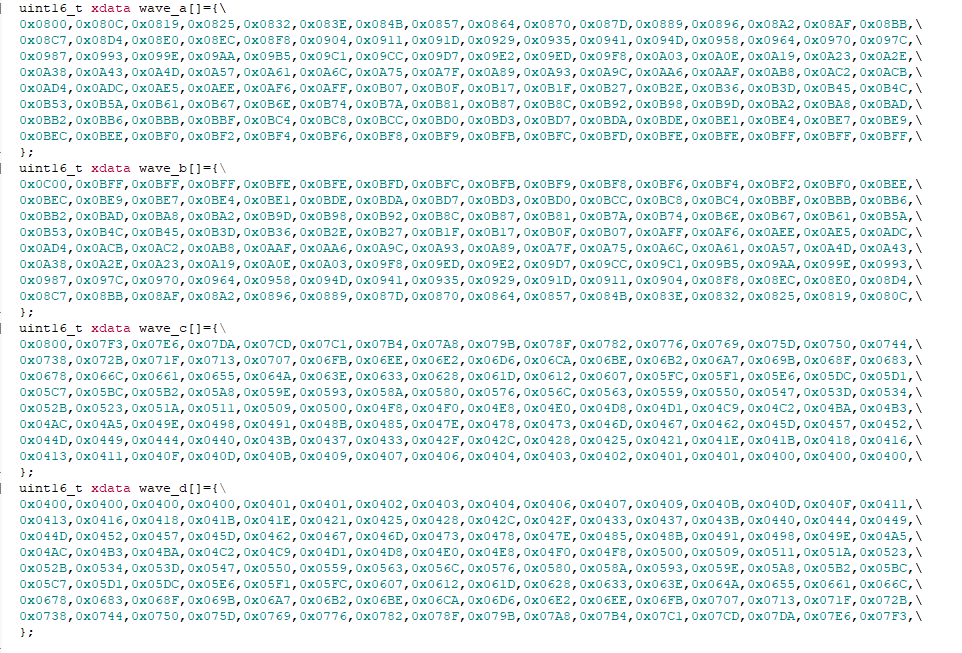

如圖5-1所示，波形發生器對應的128*4周期的碼值定義。

圖5-2 WAVE_GEN函數

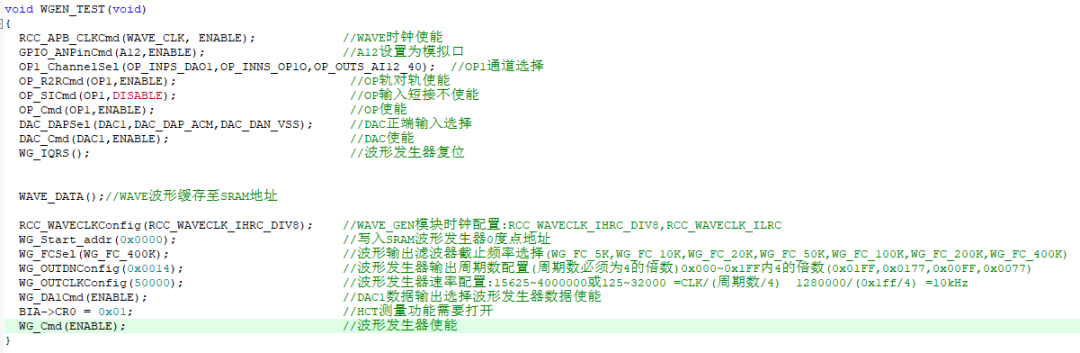

如圖5-2所示，首先配置WAVE時鐘使能，再配置OP為跟隨器，輸出等于輸入正端，正端輸入選擇DAO1，配置DAC1基準，最后配置波形的基本參數例如時鐘、周期（與數組對應）、濾波器截止頻率（推薦設置為大于兩倍的實際頻率），HCT功能與WAVE_GEN使能。

Part.5 總結

本文介紹了SD82F466波形發生器模塊的原理和使用方法，其他功能將會在后續章節逐一分享。
