MCU 即微控制單元（Microcontroller Unit），它將處理器、存儲器與 I/O 接口、定時器、模數轉換器等功能模塊高度集成，是專用于電子設備控制的核心芯片。如今 MCU 已廣泛應用于各類電子產品，從家用熱水壺等小型家電，到飛機、航天器等尖端裝備，都離不開它的身影。

Part.01

芯片介紹

CB72xxJ 系列是晶華智芯微面向智能家電市場推出的增強型 8051 MCU，最大32K字節Flash，最高24MHz主頻，覆蓋 8-28引腳多種封裝。相比同類方案，其差異化優勢集中在以下幾點：

（1）內置電容觸摸方案，無需任何外置電容，BOM 更簡潔，抗干擾性能強；

（2）內置硬件 LED 矩陣、點陣掃描驅動，COM 端支持最高 100 mA 灌電流，不占用 CPU；

（3）12 位高精度 ADC，最多 22路采樣，直接測量精密傳感器信號。

此外，IO 全功能任意重映射、三路獨立 UART（支持 DMA）及 LP_STOP 超低功耗模式，使 CB72xxJ 在同檔位中綜合競爭力突出。一顆芯片即可實現電容觸摸、LED數碼管顯示、多路通信與實時控制和輸入檢測，是電飯煲、凈水器、空氣凈化器、熱水器等家電主控和顯示板的理想之選。

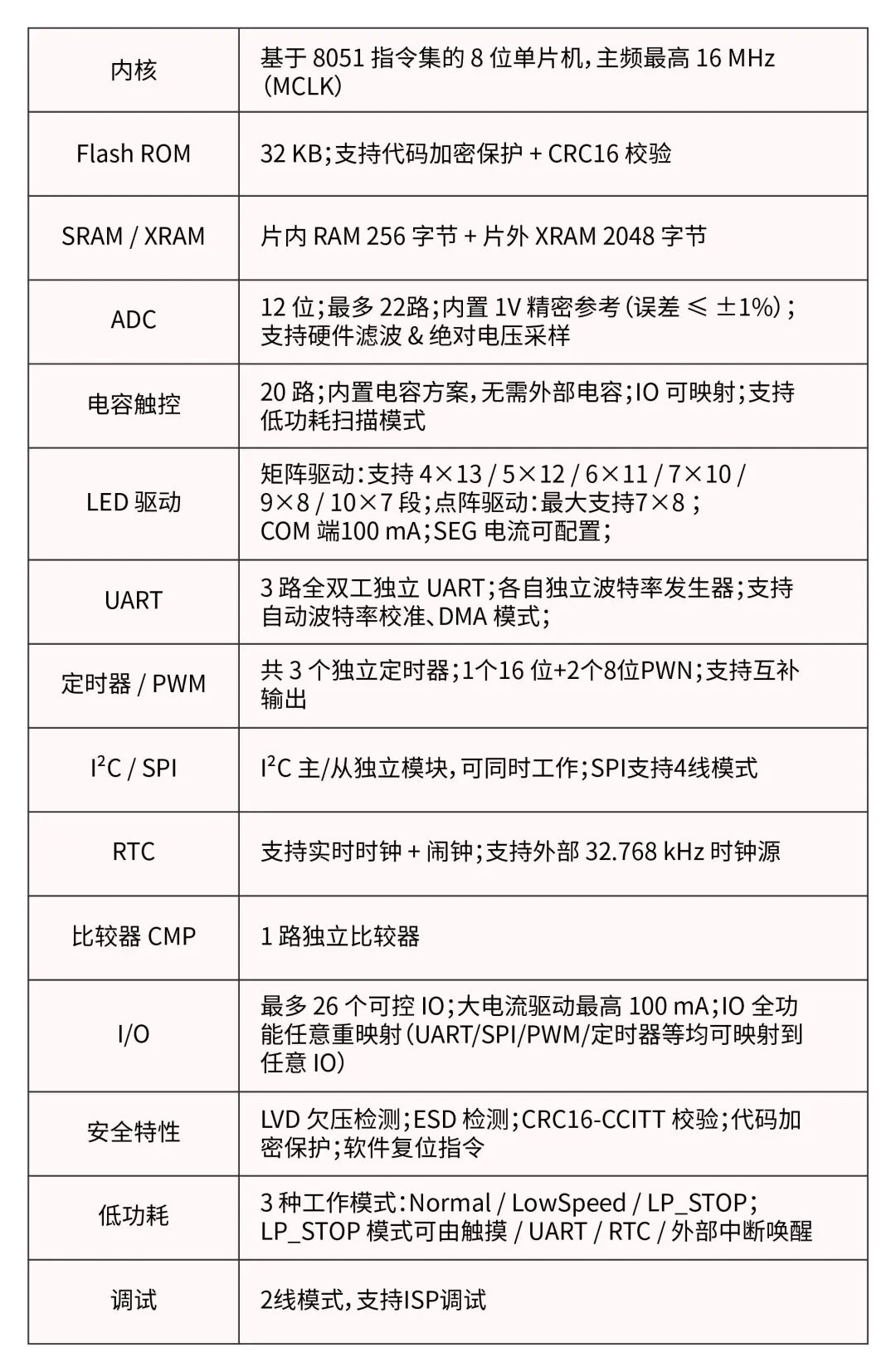

Part.02

芯片主要功能特性

Part.03

芯片主要性能特性

工作電壓：2.7~5.5V

工作溫度：-40~105℃

時鐘源：內部高速 24/16 MHz（精度 ±1%）；內部低速 1 MHz；外部 M 級晶振 6/8/12/16 MHz；外部 K 級 32.768 kHz

最高工作主頻：16MHz，精度±1%

電流檔位：6/10/100mA

FLASH：擦寫壽命>10萬次，數據保持≥20年（25℃）

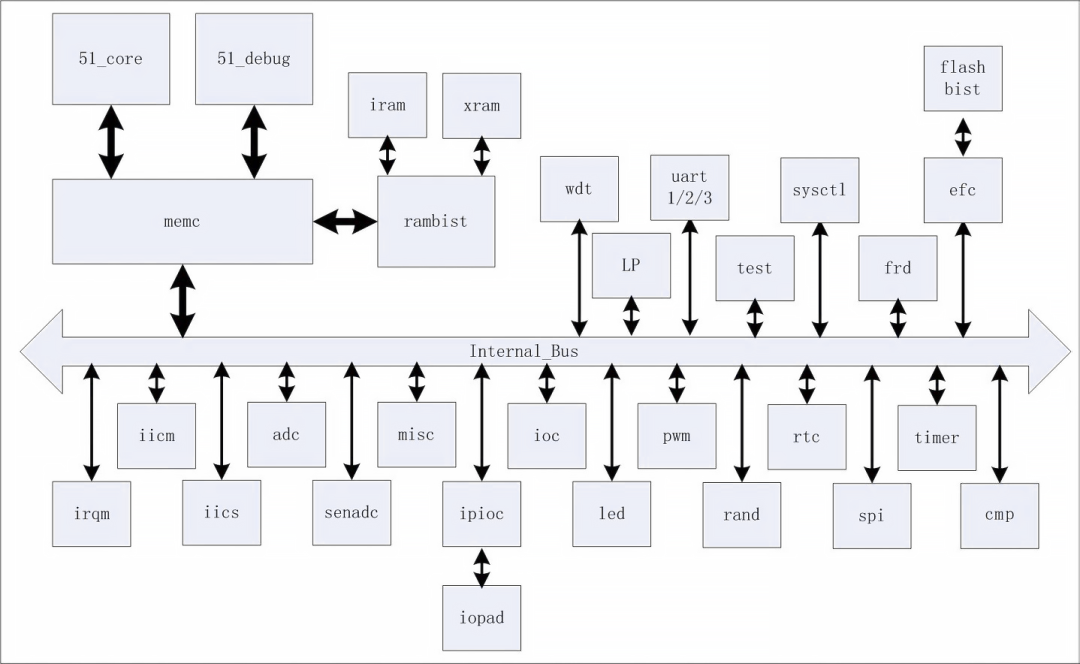

Part.04

系統架構圖

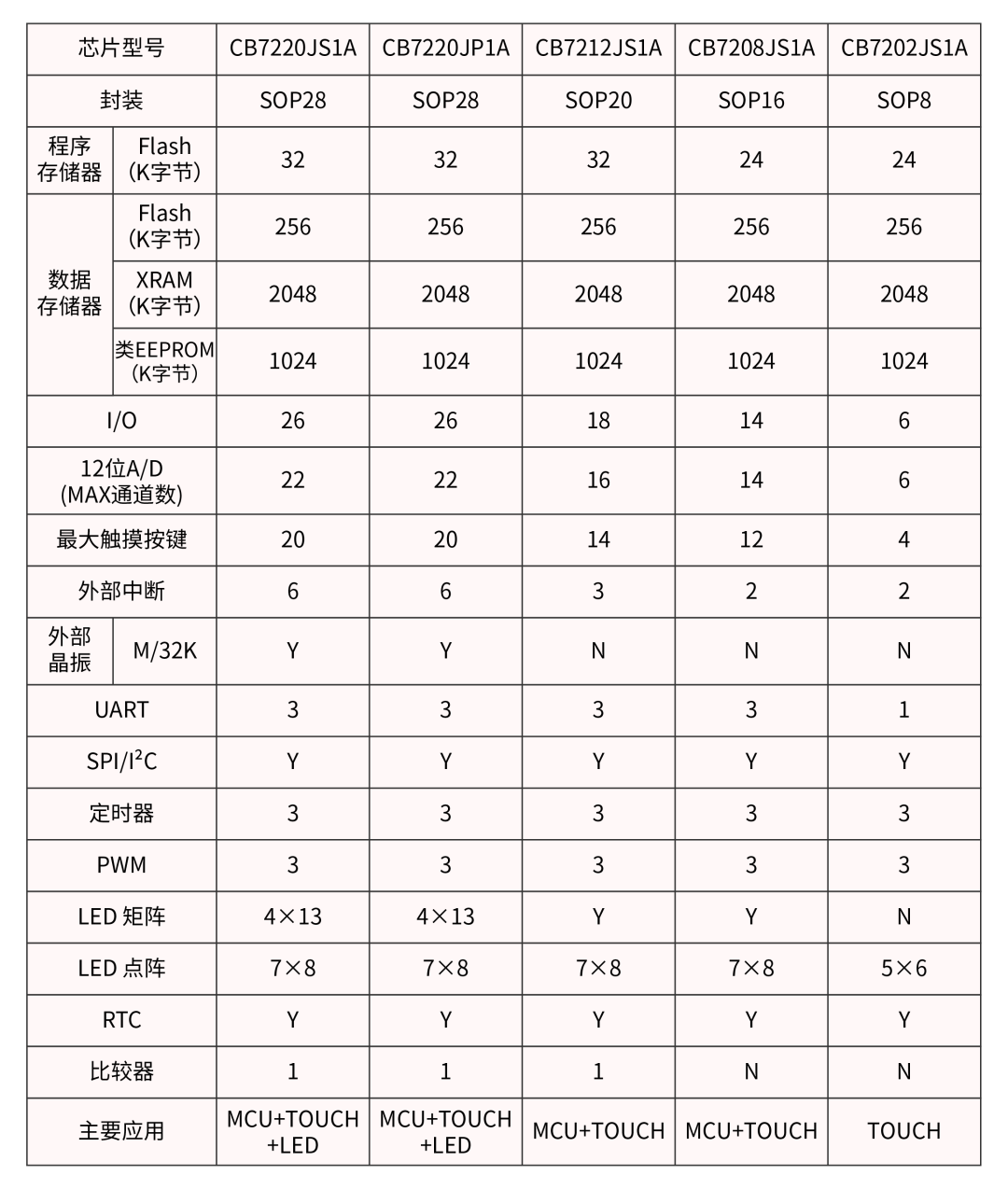

Part.02

芯片選型表

Part.06

芯片開發

提供完備的推廣包文件，其中囊括了芯片手冊、應用平臺及觸摸庫資料、參考范例、硬件資料，完整的開發指南可提高開發效率，盡快量產

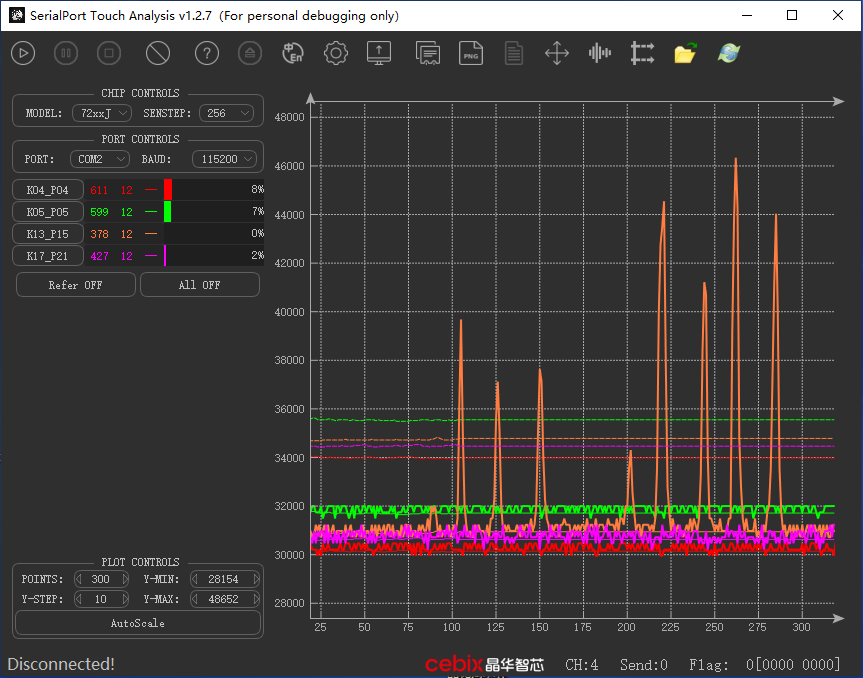

提供自主研發的觸摸數據可視化工具SerialPort_TouchAnalysis，方便更快更好調試觸摸效果

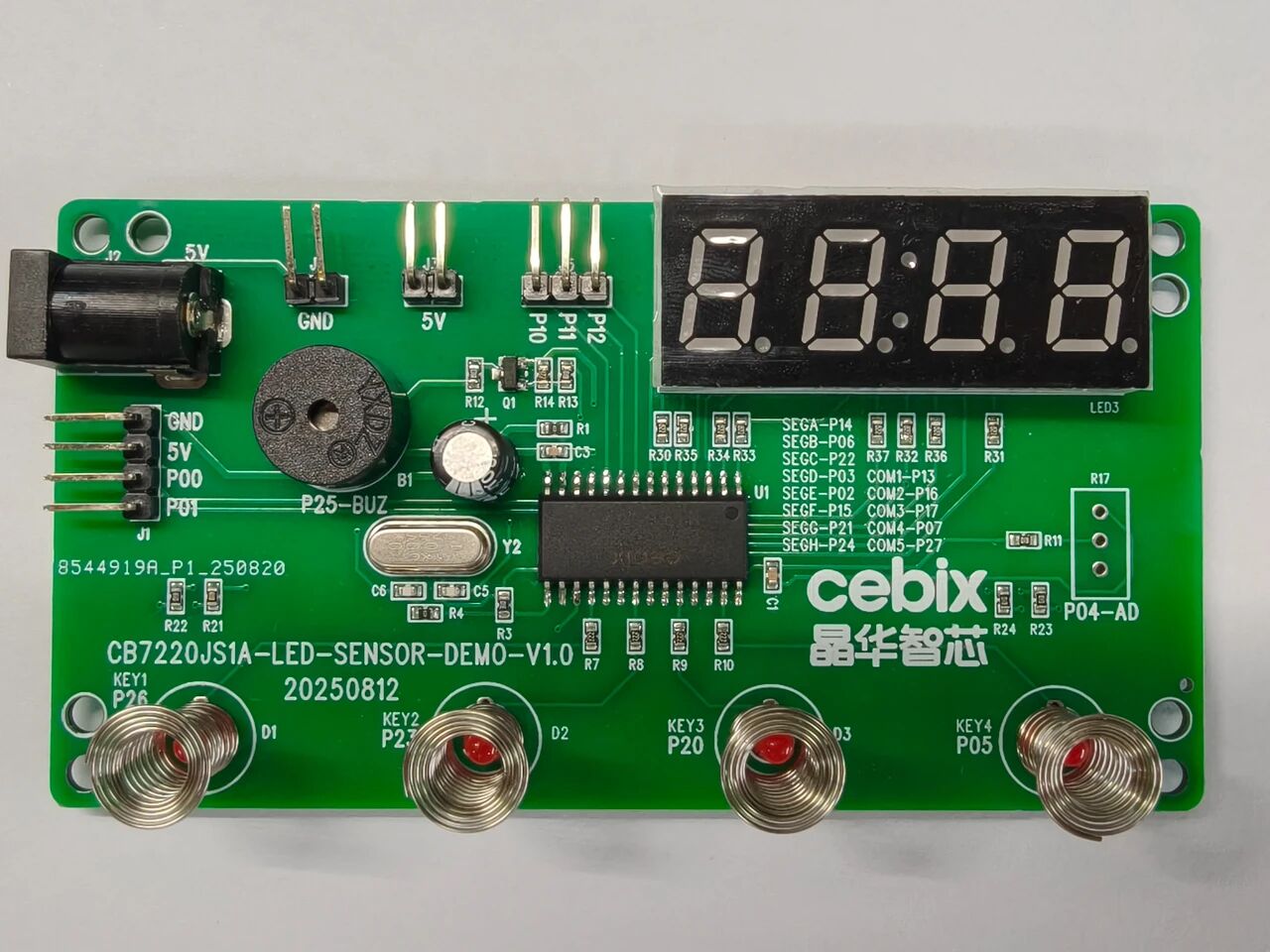

全功能硬件DEMO和配套軟件可以加快研發工程師的開發效率。

配套的調試器、燒錄器實現研發+量產全流程覆蓋使用。

（詳細資料可以咨詢業務人員或FAE工程師）

Part.07

芯片移植指南

CB72xxJ為CBM72XX系列的升級版本， CB72xxJ 提供完整的升級遷移路徑，核心代碼邏輯無需重寫，已有的CBM72xx 項目?jī)H需按以下步驟更新即可快速上線。

更新調試器/燒錄器固件（V3.12+）

安裝新版 Keil 插件（V2.25+）

替換 startup 文件與頭文件

注意 IO 映射規則，選擇對應替代型號，根據引腳定義調整（如無相同替代型號需要重新繪制PCB）

觸摸庫更換

（詳細步驟參見推廣包中的《CB72xxJ替換CBM72xx的移植注意事項》）

Part.08

應用場景及典型案例

小家電

電飯煲

電壓力鍋

養生壺

熱水壺

咖啡機

智能家電

凈水器

空氣凈化器

洗衣機

洗碗機

冰箱

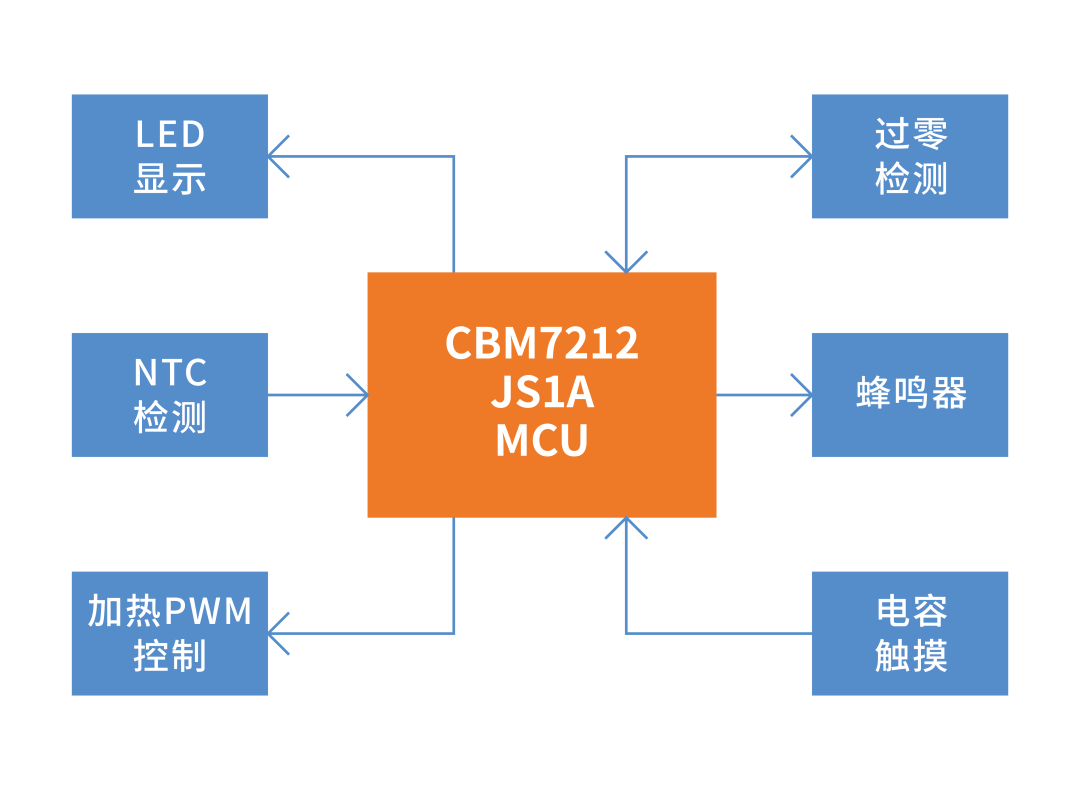

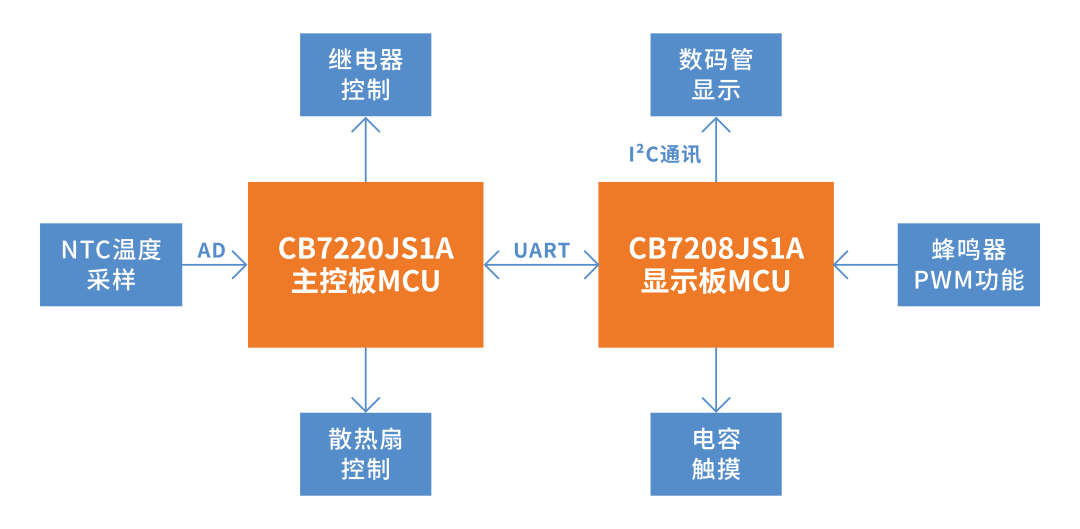

小家電控制板

電飯煲顯示板

熱水器顯示板
