區域控制器手冊詳細介紹了一款面向低壓配電場景（單區典型功率 10W–3kW）、適配 12V 與 48V 車載電網的汽車區域控制器系統。

內容圍繞低壓電池或高壓轉低壓 DC/DC→保護→穩壓→區域配電→負載的核心配電鏈路展開，既涵蓋降壓型 DC/DC、LDO、跟蹤型 LDO 及 48V 電網直供型 LDO 等多種電源調節方案，也包含柵極驅動器、集成式多通道驅動器、基于 SmartFET 的開關電路等負載控制與保護功能塊，同時覆蓋模擬信號調理、比較器、診斷與保護用電流感測等輔助支持電路，并梳理了 MCU 接口結合 CAN、CAN FD、以太網等車載網絡的控制通信需求。我們將通過系列文章呈現，本文為第一篇，將介紹區域控制器頂層框圖、用于 48V 電網的 LDO等。

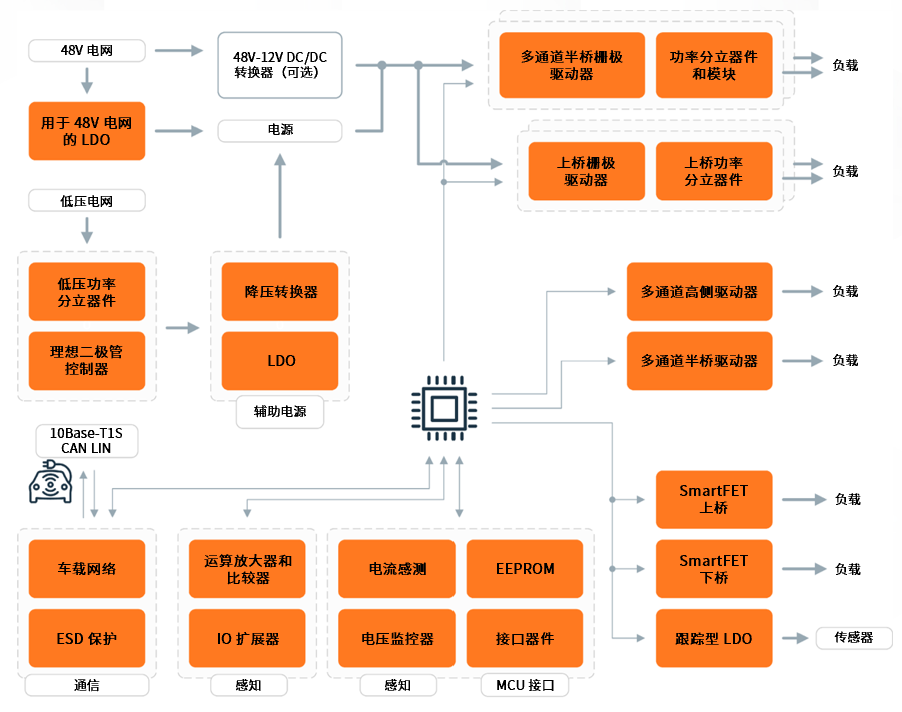

頂層框圖

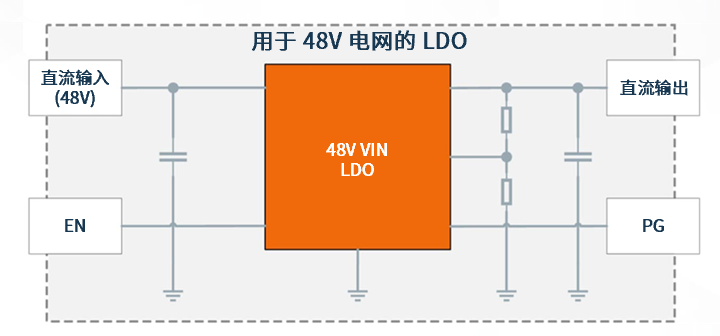

用于 48V 電網的 LDO

方案優勢

支持直接從 48V 供電軌實現簡單而穩健的穩壓

為長時間通電負載如家用電器提供低噪聲電源

降低低功耗域的系統復雜度

提高瞬態工況和部分供電狀態下的穩健性

在區域控制器中，用于 48V 電網的 LDO 用于為低功耗負載（例如監控器、喚醒電路、監控功能塊和通信接口）供電，即使主轉換器被禁用，這些負載也必須保持工作。這些穩壓器通常由 48 V 車輛電池或穩定的中間軌供電，并提供 12 V、5 V 或低功率常供電軌等輸出?？蛻羰褂酶邏?LDO 來實現可預測的啟動行為、低輸出噪聲和簡化的電源架構，其中穩健性和可用性優先于效率。

亮點

最適合低電流、常開型電源域

寬輸入電壓容差簡化了前端設計

低噪聲輸出有利于感知和通信功能塊

與區域控制架構中的 DC/DC 轉換器形成互補

實用設計指南

功率通路器件：直接連接 48V 電池時，選擇 ≥80V 或 100V 等級的器件；為負載突降和瞬態過沖預留裕量。

基準/控制：確?；鶞?zhǔn)精度在整個溫度和輸入電壓范圍內保持穩定。

輸入電容：選擇額定電壓 63V 或更高且具有足夠紋波能力的大容量電容。

輸出電容：選擇能夠保證 LDO 穩定性和瞬態響應的容值。

將輸入電容靠近 LDO 放置，以限制浪涌電流環路。

使高 dv/dt 節點遠離 LDO 基準和反饋路徑。

采用覆銅散熱區域來應對最壞情況下的壓差功耗。

在最大輸入電壓、溫度和快速瞬變條件下驗證工作性能。

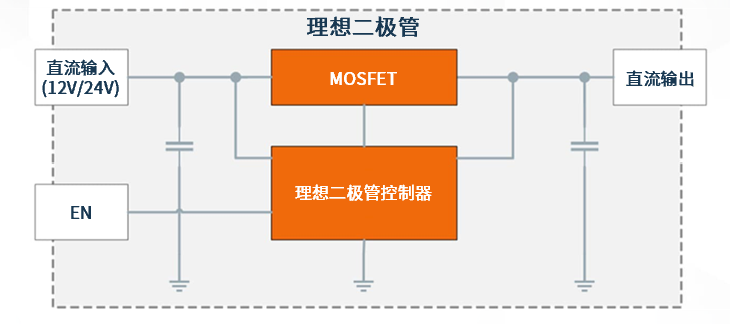

低壓電網 – 理想二極管

方案優勢：

保護區域電子器件免受汽車瞬態電壓的影響

提高系統穩健性和可靠性

實現受控的啟動和關斷行為

降低下游電路損壞風險

前端保護電路位于區域控制器的輸入端，用于保護下游電子器件免受極性反接、負載突降、浪涌和短路事件的影響。這些保護級通常工作于 12V 或 48V 車載電網，必須能夠承受較大的電壓波動和快速瞬態。保護元件確保只有在輸入條件有效時，才進行電源轉換和配電?？蛻粢揽糠€(wěn)健的前端保護來滿足車載可靠性指標，并避免電氣過載引起的潛在現場故障。

亮點

專為嚴苛汽車瞬態特性設計

常與監測和診斷功能結合使用

實現確定性電源行為

降低系統級認證風險

實用設計指南

保護開關：12V 供電軌選擇 40V–60V 等級器件，48V 供電軌選擇 80V–100V 等級器件；為負載突降預留裕量。

箝位器件：確保浪涌等級和能量額定值滿足最壞工況瞬態要求。

感知：監測輸入電壓，用于控制使能/禁用決策。

電容：合理配置大容量電容，實現浪涌吸收和浪涌電流控制。

在連接器附近放置保護器件。

浪涌電流回路保持短而寬。

對下游轉換器使用受控使能時序。

依據 ISO 脈沖測試和極端溫度條件完成驗證。

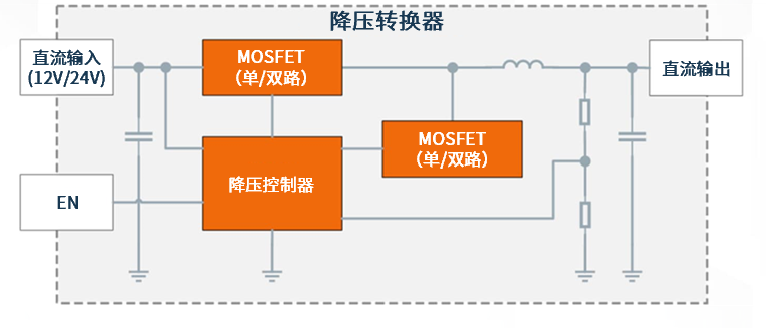

低壓電網 – 降壓轉換器

方案優勢

實現 12V 或 48V 供電軌的高效降壓轉換

支持寬負載范圍，并具有良好的熱裕量

支持可擴展的區域電源架構

減少對線性穩壓的依賴

在區域控制器中，降壓 DC/DC 轉換器用于將車載電源電壓高效降至 5V 或 3.3V 等中間電壓軌。這些轉換器可在寬輸入范圍內工作，并且必須在冷啟動、負載突降和快速負載瞬變期間保持穩定。這些轉換器通常為數字邏輯、通信接口和次級穩壓器供電?？蛻舨捎媒祲恨D(zhuǎn)換器來最大限度地減少功率損耗，優化散熱性能，并確保控制電子器件在各種汽車工作條件下穩定運行。

亮點

效率決定熱性能

EMI 行為高度依賴布局

通常與 LDO 搭配使用，用于噪聲敏感型供電軌

保護功能對穩健性至關重要

實用設計指南

功率開關：12V 輸入選擇 40V–60V 等級器件；48V 輸入選擇 ≥80V 等級器件；包括瞬態裕量。

電感器：飽和電流應高于最壞工況負載和瞬態需求。

反饋網絡：確保在整個溫度和負載范圍內保持穩定。

電容：使用低 ESR 陶瓷電容來控制輸出紋波。

保持熱回路緊湊布局，以降低 EMI。

將輸入電容靠近開關放置。

采用軟啟動來限制浪涌電流。

驗證最大負載下的 EMI 和熱性能。

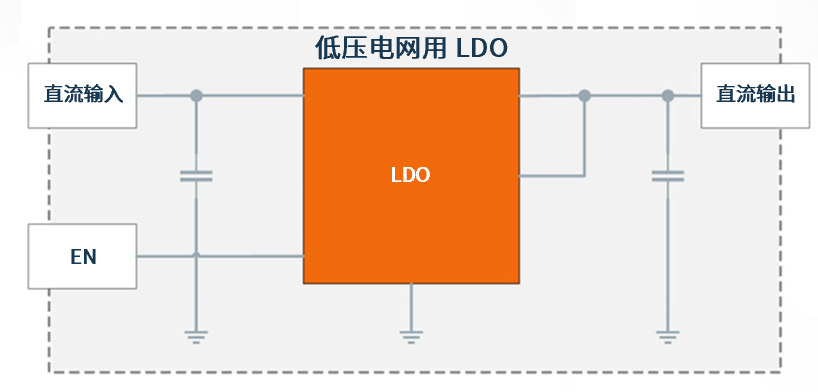

低壓電網 – 低壓用 LDO

方案優勢

為敏感電路提供低噪聲輸出

集成簡便，工作行為可預測

對低功耗供電軌實現快速瞬態響應

與開關轉換器形成互補

在區域控制器中，低壓差穩壓器用于為模擬感知、基準源和通信功能塊生成干凈、低噪聲的電壓軌。這些 LDO 通常由 5V 等中間電壓軌供電，并提供 3.3V 或 1.8V 等輸出電壓。盡管效率低于開關轉換器，但 LDO 具有出色的噪聲性能和簡單的架構。客戶在信號完整性和測量精度優先于效率的場景下使用 LDO

亮點

非常適合噪聲敏感型負載

壓差電壓決定可用裕量

PSRR 是混合信號系統的關鍵指標

必須考慮熱限制

實用設計指南

通路器件：確保電壓額定值與上游供電軌匹配并預留裕量。

反饋/基準：驗證整個溫度范圍內的精度與漂移特性。

輸出電容：選擇能保證穩定性的值。

熱路徑：確認封裝能夠承受最差情況的功耗損耗。

將輸出電容靠近穩壓器放置。

高噪聲電源回路保持遠離 LDO 輸入端。

僅在對噪聲性能要求嚴格時才使用 LDO。

在高環境溫度下驗證壓差和熱極限。

未完待續，后續推文將繼續為大家介紹更多核心模塊設計要點。
