前言：

在瑞芯微平臺的項目開發中，不少工程師都踩過這樣一個“詭異”的坑：setenv改完、saveenv也保存了，重啟設備后環境變量卻莫名地回到了默認值。本文將帶你從現象到本質，徹底搞懂U-Boot環境變量的存儲機制，并給出完整的配置方案。

一、問題復現

日常開發調試時，我們會需要修改 U-Boot 環境變量（比如調整啟動延時bootdelay、修改啟動命令），操作步驟很簡單，舉個例子：

1. 設備上電，串口按Ctrl+C進入 U-Boot 命令行；

2. 查看當前變量：printenv；

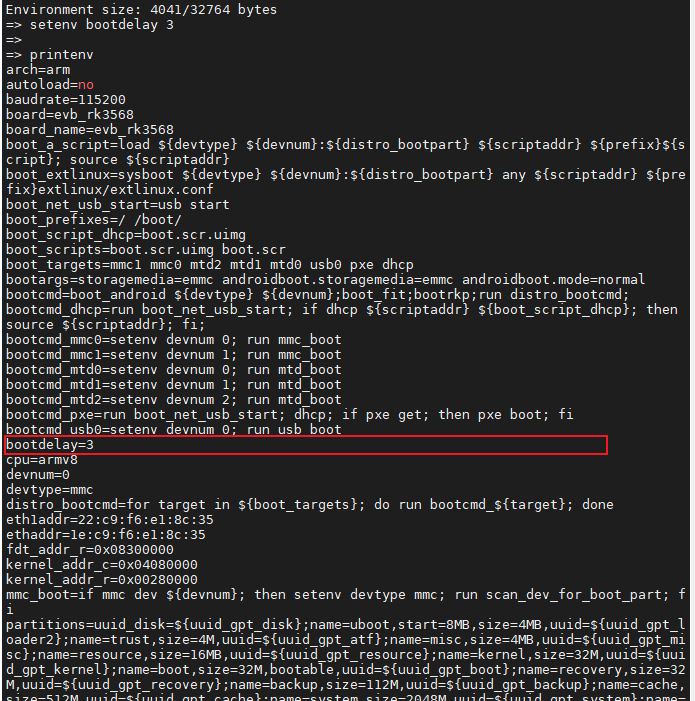

3. 修改目標變量（示例改啟動延時為 3 秒）：setenv bootdelay 3；

4. 保存配置：saveenv，提示保存成功；

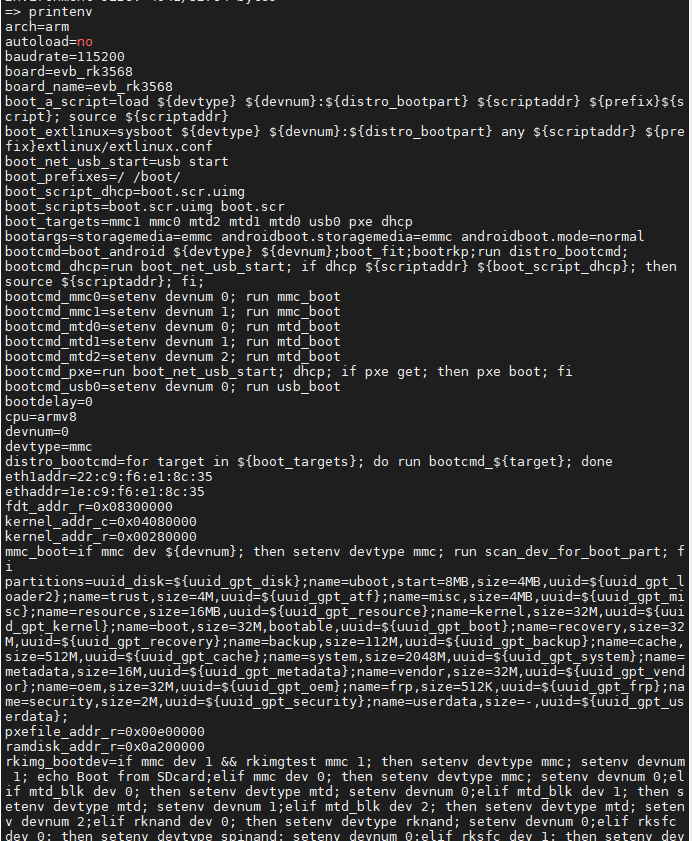

5. 重啟設備，再次printenv——修改完全消失，變回默認值！

問題的本質在哪里？

二、根因分析

要理解這個現象，需要先搞清楚U-Boot環境變量的存儲機制。U-Boot在編譯時通過一系列CONFIG宏來決定環境變量的存儲位置，而瑞芯微平臺的SDK默認配置是：

CONFIG_ENV_IS_NOWHERE

這個配置的語義非常直白——環境變量“無處可存”，這個配置下，環境變量?jī)H存在內存中，saveenv只是臨時寫入內存，斷電 / 重啟后內存數據清空，變量自然恢復默認，這就是修改失效的根源。

想要永久保存變量，必須開啟存儲介質持久化配置，瑞芯微平臺常用且推薦以下選項：

因此對于瑞芯微平臺，尤其是使用eMMC作為存儲介質的場景，推薦啟用CONFIG_ENV_IS_IN_MMC，將環境變量直接寫入eMMC的指定扇區，實現真正的持久化存儲

三、解決方案

眺望電子的瑞芯微系列核心板均使用 EMMC 顆粒存儲，打開CONFIG_ENV_IS_IN_MMC，搞定永久保存。

3.1開啟Uboot核心配置

在U-Boot的配置中，關閉CONFIG_ENV_IS_NOWHERE，并啟用：

CONFIG_ENV_IS_IN_MMC

同時需要關注兩個關鍵參數：

CONFIG_ENV_OFFSET 0x3f8000 // 環境變量在eMMC中的起始偏移地址CONFIG_ENV_SIZE 0x8000 // 環境變量占用空間大?。J(rèn)32KB）

注意：CONFIG_ENV_OFFSET和CONFIG_ENV_SIZE的具體值需要根據你的分區表和固件布局來確認。后續配置fw_env.config時也會用到這兩個值，務必保持一致。

完成上述配置后重新編譯U-Boot并燒錄，此時通過setenv + saveenv修改的環境變量就會被寫入eMMC，重啟后依然有效。

3.2Linux 用戶空間操作環境變量

開發后期，不想反復進 U-Boot 命令行，可在 Linux 系統下用fw_printenv/fw_setenv工具直接讀寫 EMMC 中的 U-Boot 環境變量，使用前需要確保：

已啟用 CONFIG_ENV_IS_IN_MMC（否則工具讀取不到有效數據）

正確配置 fw_env.config

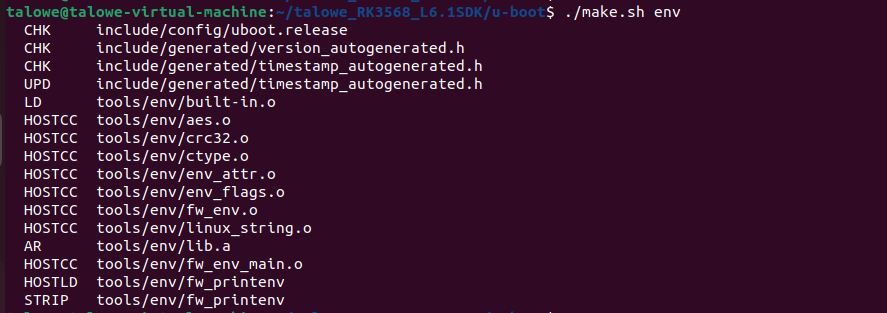

在U-Boot源碼目錄下執行：

./make.shenv

執行命令后生成文件

此處需要配置env文件，匹配 EMMC 偏移和大小

git diff fw_env.configdiff --git a/u-boot/tools/env/fw_env.config b/u-boot/tools/env/fw_env.configindex 7916ebd..fd2f7aa 100644--- a/u-boot/tools/env/fw_env.config+++ b/u-boot/tools/env/fw_env.config@@ -8,8 +8,8 @@# NOR example# MTD device name Device offset Env. size Flash sector size Number of sectors-/dev/mtd1 0x0000 0x4000 0x4000-/dev/mtd2 0x0000 0x4000 0x4000+#/dev/mtd1 0x0000 0x4000 0x4000+#/dev/mtd2 0x0000 0x4000 0x4000# MTD SPI-dataflash example# MTD device name Device offset Env. size Flash sector size Number of sectors@@ -23,7 +23,7 @@# end of the device/partition, rather than a forwards offset from the start.# Block device example-#/dev/mmcblk0 0xc0000 0x20000+/dev/mmcblk0 0x3f8000 0x80000#/dev/mmcblk0 -0x20000 0x20000# VFAT example

編譯后將fw_env.config 移動到板子的/etc 路徑下；

將fw_printenv 移動到板子的/usr/local/bin 路徑下；

后續可用該工具進行boot的變更，進行fw_printenv 操作前需要先進行fw_printenv 的軟連接

ln-s /usr/bin/fw_printenv /usr/bin/fw_setenv

fw_printenv 查看某個變量：

fw_printenvbootdelay

使用fw_setenv設置環境變量 ：

fw_setenvbootdelay3fw_printenv

刪除一個環境變量：fw_setenv 變量 后不帶參數即為刪除該變量

fw_setenvbootdelay

注意：如果配置了CONFIG_ENV_IS_IN_MMC 配置，系統啟動時會從emmc中讀取env信息，此處EMMC的env信息并不會隨著燒錄而進行更改 將會永遠保持不變。

可以通過瑞芯微的擦除所有扇區工具進行清除，清除該EMMC的env信息之后，后續初次重啟將會變?yōu)槟J(rèn)的env信息。

四、進階操作

如果需要固件攜帶一組默認的環境變量，而不是依賴首次啟動后的手動配置，那如何從源碼中進行環境變量的更改呢？？？

要想從源碼目錄進行參數的更改需要進行如下操作：

默認環境變量定義在：

u-boot/include/env_default.h

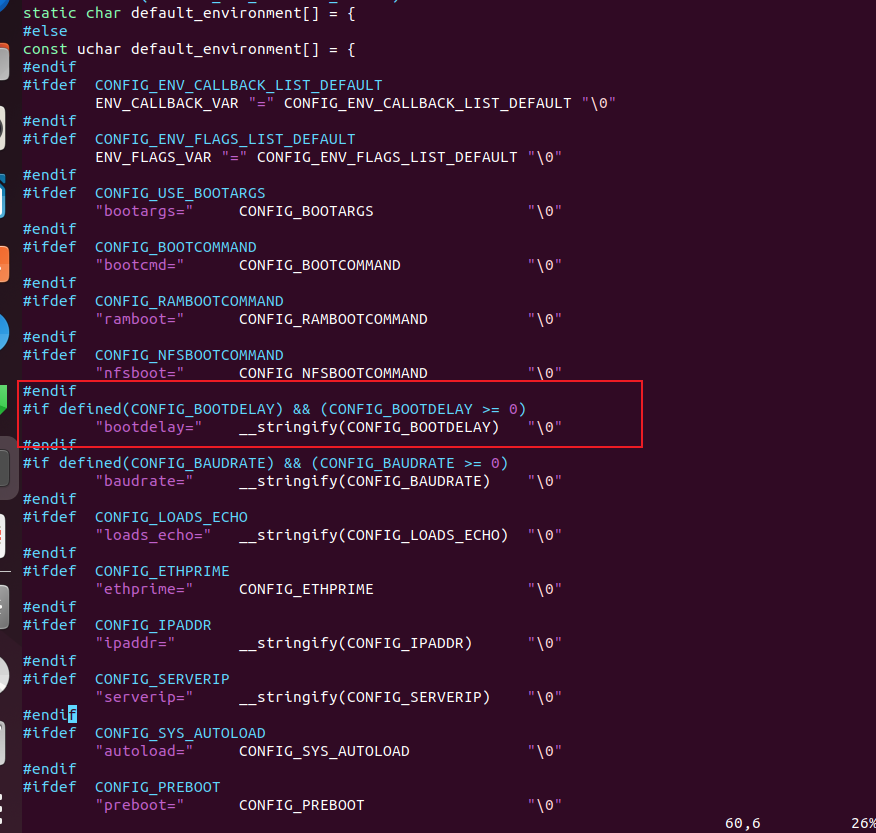

找到default_environment數組，這里列出了所有編譯期固化的環境變量。例如，修改bootdelay的默認值，可以找到：

"bootdelay="__stringify(CONFIG_BOOTDELAY)"\0"

然后修改對應的CONFIG_BOOTDELAY配置即可。

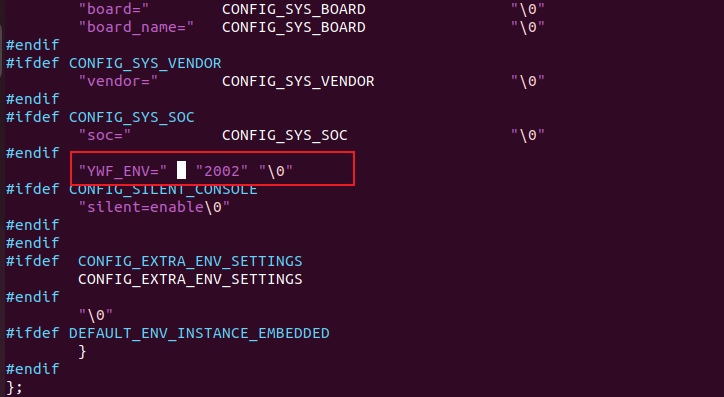

如果需要添加全新的自定義環境變量，直接在數組中添加一行：

diff--git a/u-boot/include/env_default.h b/u-boot/include/env_default.hindex 853c290..446bfe6100644---a/u-boot/include/env_default.h+++b/u-boot/include/env_default.h@@-103,6+103,7@@ const uchar default_environment[]={#ifdefCONFIG_SYS_SOC "soc=" CONFIG_SYS_SOC "\0"#endif+ "YWF_ENV=" "2002""\0"#ifdefCONFIG_SILENT_CONSOLE "silent=enable\0"#endif

"YWF_ENV=""2002""\0"

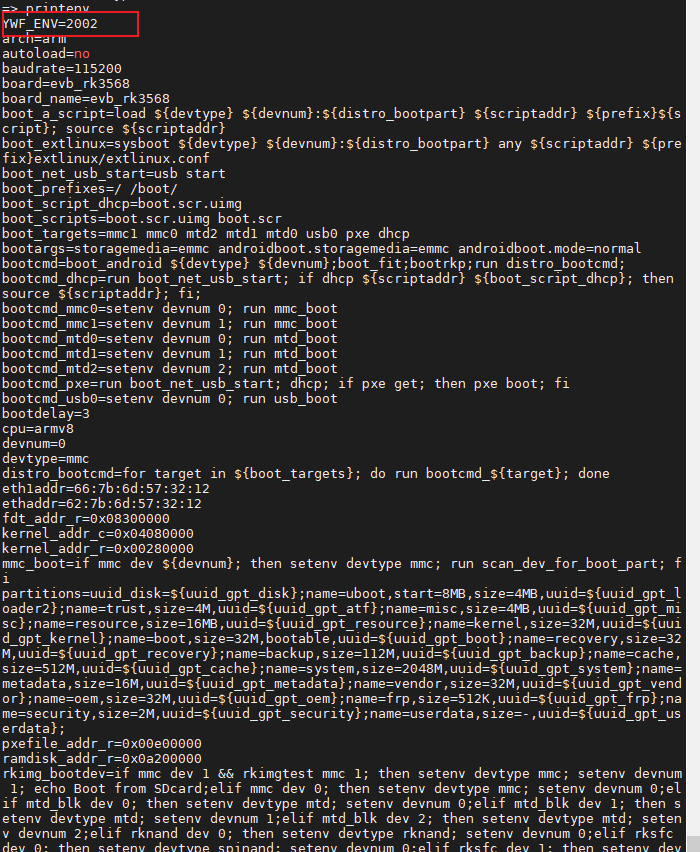

重新編譯U-Boot后，這個新變量就會出現在默認環境變量中，用戶依然可以通過setenv在運行時覆蓋它。

五、總結

瑞芯微 U-Boot 環境變量修改失效，核心就是關閉CONFIG_ENV_IS_NOWHERE、開啟CONFIG_ENV_IS_IN_MMC，配合saveenv即可永久保存；

本文從日常調試用 U-Boot 命令行，批量維護改源碼默認值，后期運維用 Linux 工具，三種場景全覆蓋，掌握這一套配置邏輯，無論是開發調試還是量產維護，再也不用反復踩坑！
