一、前言

先楫 MCU 提供了多達 8 路硬件 I2C 接口，功能非常完善。但在實際項目中，由于引腳資源緊張或引腳復用沖突，硬件 I2C 并不總是一個最優選擇。

另一方面，I2C 在很多場景下僅用于初始化配置或低頻讀寫，對性能和帶寬的要求并不高。

在這種情況下，使用 GPIO 模擬 I2C（即軟 I2C）就顯得非常有價值：

既能節省寶貴的硬件資源，又能滿足功能需求，還能提升系統的靈活性。

本文將基RT-Thread框架，結合hpmicro BSP，以HPM6750EVK2開發板為例，介紹如何為先楫 MCU 實現一個靈活、可擴展、易于使用的軟 I2C 驅動，并以AT24C02 EEPROM為實例展示其應用方式。

以往的先楫RT-Thread文章可以參考這個文章系列

《先楫RT-Thread開發系列文章》

二、從驅動層看實現細節

（一）板級定義模擬I2C的IO引腳

先楫的 RT-Thread BSP 已經完成了PIN 設備驅動的對接，這為軟 I2C 的實現提供了良好的基礎。

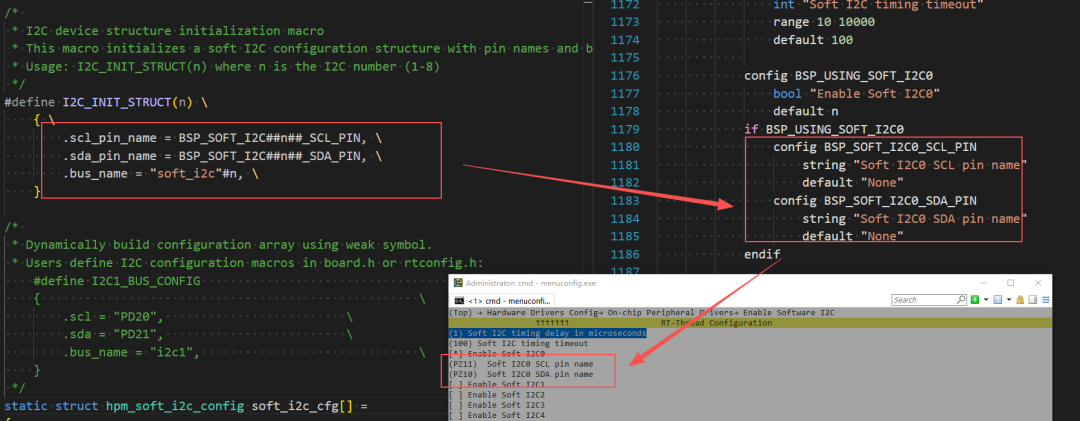

為了提升配置的可讀性和可維護性，在板級配置（如 Kconfig）中，推薦使用字符串形式的引腳名來定義 SDA 和 SCL，例如：

SDA：PZ11SCL：PZ10

在驅動內部，可以通過rt_pin_get()接口，將字符串形式的引腳名轉換為 RT-Thread 使用的實際 IO 索引號（即先楫 MCU 的 IO 編號），后續所有 GPIO 操作都基于該索引完成。

這種方式相比直接使用數字引腳編號，有明顯優勢：

1、可讀性更強例如PD21能直觀反映出這是 D 組的第 21 個引腳。

2、可移植性更好不同平臺的引腳編號規則不同，字符串形式可以屏蔽底層差異。

3、更不容易出錯避免手工填寫數字編號時常見的 off-by-one 錯誤。

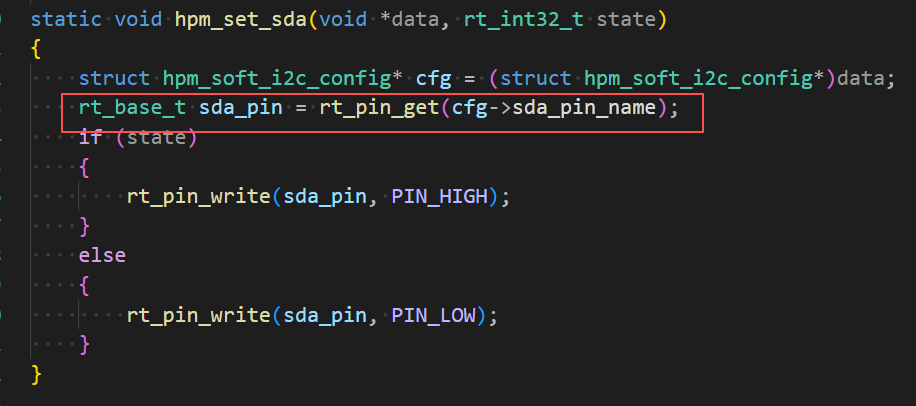

在驅動中，無論是設置 SDA 電平，還是讀取 SCL 狀態，最終都會通過rt_pin_get()獲取 IO 索引，再調用 RT-Thread 的 PIN 接口完成操作。

（二）I2C 的位級操作

I2C 是一種典型的串行通信協議，通過SCL（時鐘線）和SDA（數據線）兩根信號線完成通信。

軟 I2C 的本質，就是用 GPIO 的高低電平變化來模擬這兩根信號線的時序。

從驅動角度來看，只需要實現以下四個最基礎的位級操作：

1、設置 SCL 為高 / 低電平

2、設置 SDA 為高 / 低電平

3、讀取 SCL 電平

4、讀取 SDA 電平

這四個操作是軟 I2C 的最底層能力，所有更復雜的行為——如起始信號、停止信號、位傳輸、字節收發、ACK/NACK 判斷——都可以在此基礎上構建。

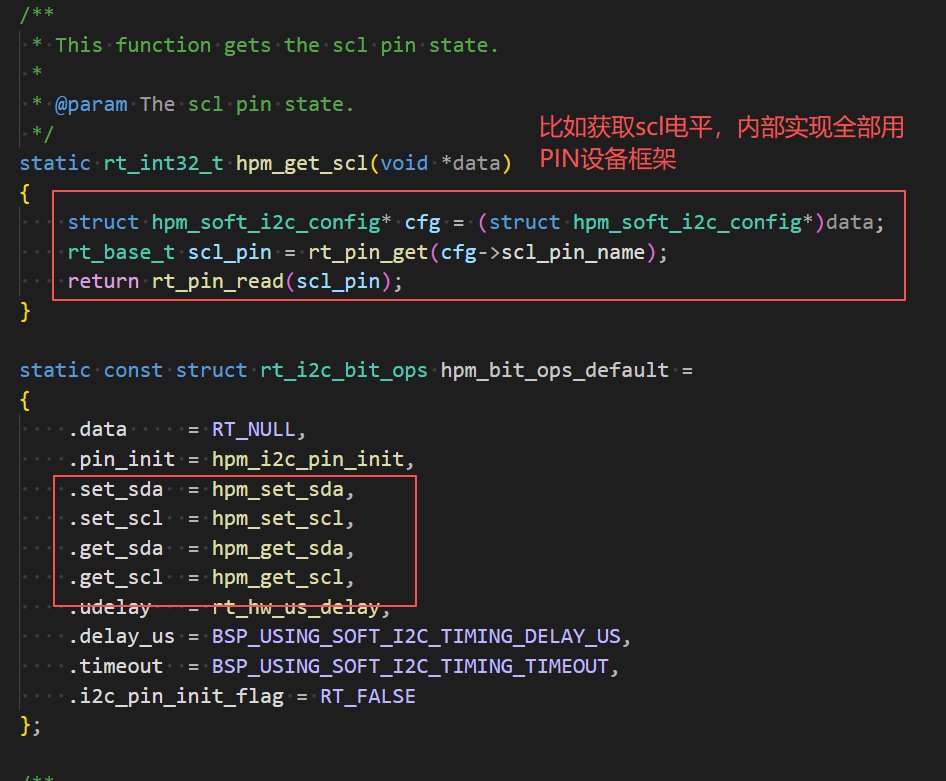

RT-Thread 已經提供了成熟的I2C 位操作框架（i2c_bit_ops）。

驅動只需實現上述四個接口，并將其注冊到 RT-Thread 的 I2C 框架中，協議層細節將完全由 RT-Thread 負責處理，極大地降低了驅動開發難度。

（三）驅動初始化的流程

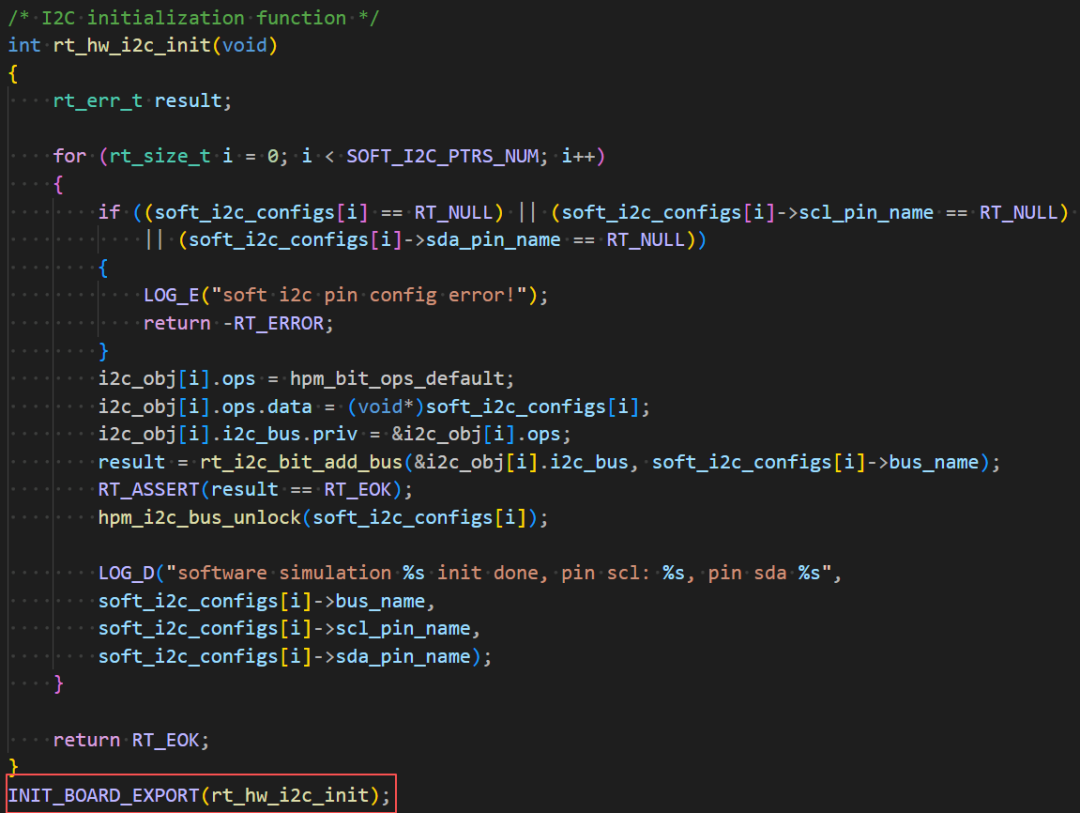

驅動初始化函數會遍歷所有配置的 I2C 設備，對每一個設備做以下工作：

1、根據配置結構體創建驅動對象

2、設置驅動對象的操作函數指針（指向上面提到的四個基本操作）

3、將驅動對象注冊到 RT-Thread I2C 框架，這樣應用層就可以通過 rt_device_find() 找到它

4、進行總線恢復（防止 I2C 總線被卡住）

5、輸出初始化日志供調試

初始化完成后，應用層就可以把軟 I2C 當作一個普通的 RT-Thread I2C 設備來使用了

三、另一種實現方式說明

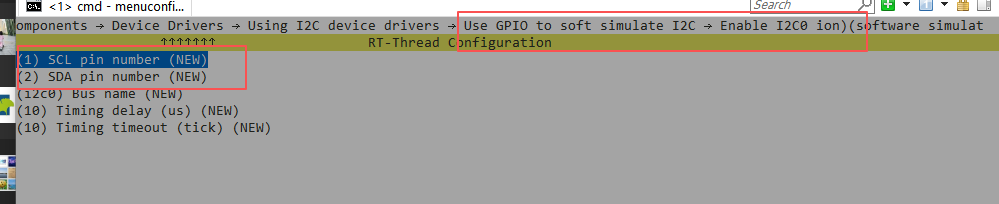

如果系統已經啟用了 RT-Thread 的 PIN 設備框架，也可以直接使能 RT-Thread 自帶的RT_USING_SOFT_I2C組件。

這種方式下，軟 I2C 的核心邏輯由 RT-Thread 提供，開發者只需要在配置中填寫 SDA 和 SCL 對應的引腳編號。

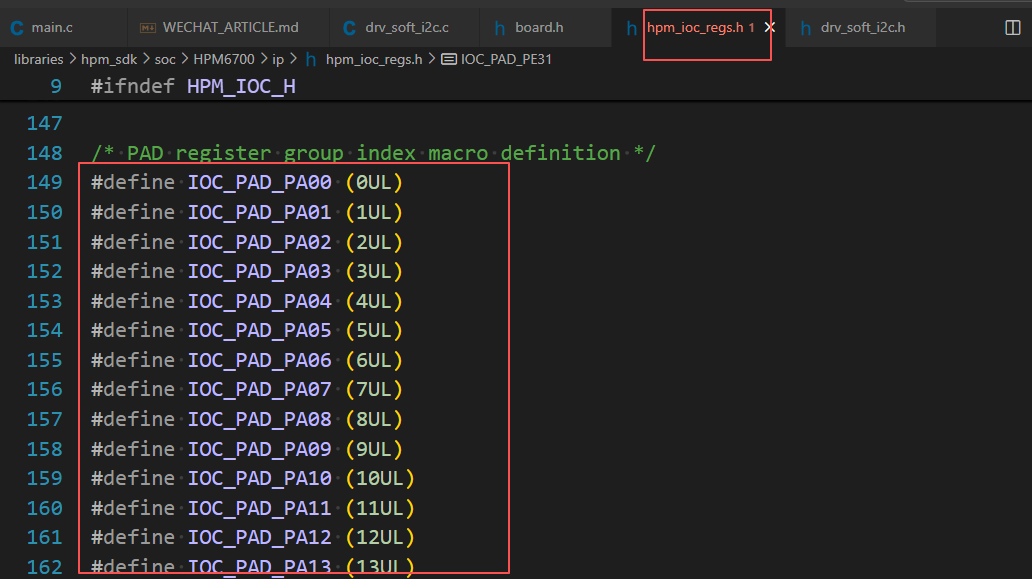

需要注意的是，這里的引腳編號需要根據先楫 MCU 的 IO 索引規則手動填寫，相比字符串方式在可讀性上略遜一籌。

四、應用層開發——以 AT24C02 為例

HPM6750EVK2 開發板上自帶了一顆AT24C02 EEPROM，非常適合作為軟 I2C 的驗證對象。

在驅動加載完成后，可以通過 msh 查看系統設備列表，確認對應的軟 I2C 總線（如 soft_i2c0）已經成功注冊。

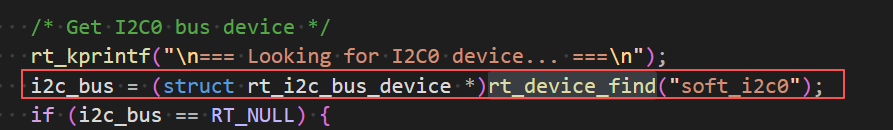

在應用層中，只需通過rt_device_find()獲取該 I2C 設備句柄，后續的 EEPROM 讀寫操作即可完全復用 RT-Thread 提供的標準 I2C 接口。

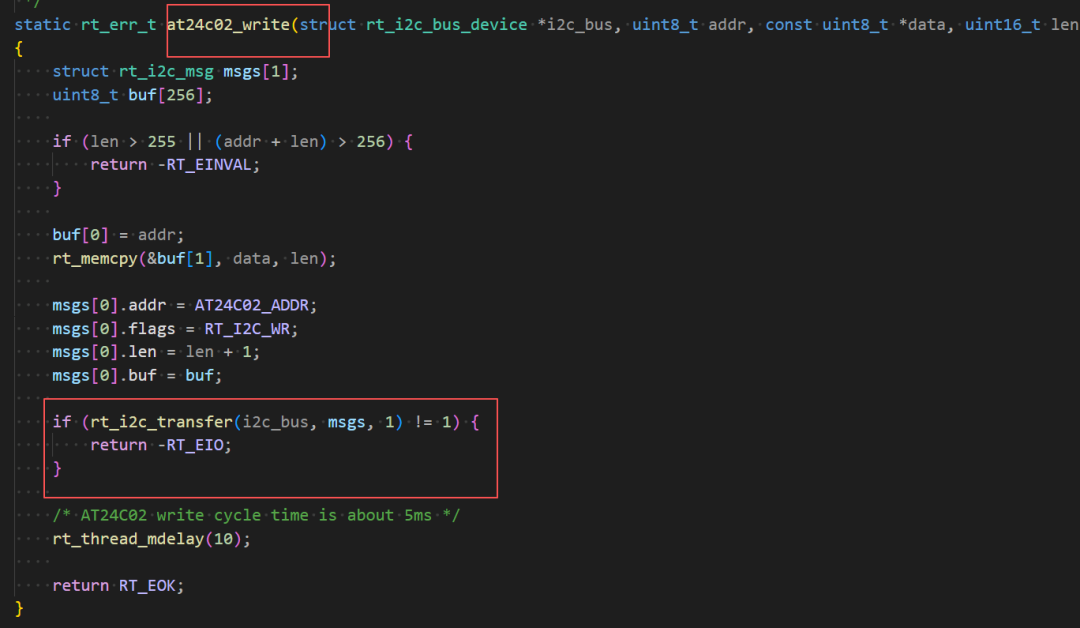

例如，在寫入 EEPROM 時，直接使用 I2C 發送接口即可；

隨后再讀取相同地址的數據，驗證寫入內容是否一致。

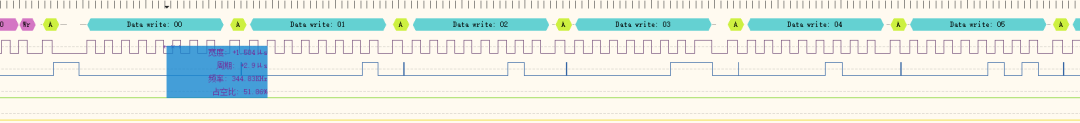

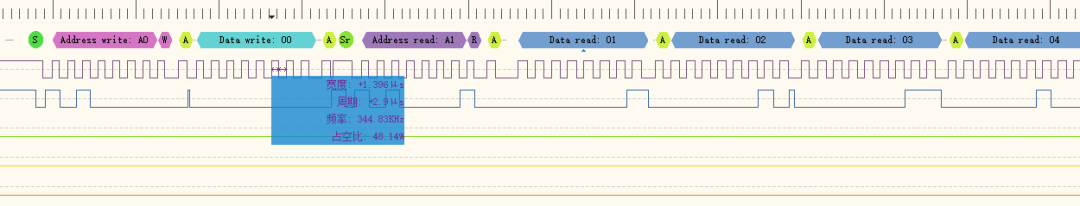

從實際測試結果來看，軟 I2C 在約 300 kHz 的通信速率下工作穩定，邏輯分析儀抓取的波形也符合 I2C 時序要求，完全滿足 AT24C02 這類低速外設的應用需求。

五、總結

在嵌入式系統中，引腳資源緊張與外設需求多樣化幾乎是常態。

即便 MCU 提供了豐富的硬件外設，合理引入軟實現方案，依然是提升系統靈活性的重要手段。

本文結合先楫 MCU 與 RT-Thread 框架，完整展示了一種工程化的軟 I2C 實現思路。

通過配置驅動、分層設計以及對 RT-Thread 現有能力的充分利用，使軟 I2C 在系統中具備了與硬件 I2C 一致的使用體驗。

實踐表明，只要設計得當，軟 I2C 在穩定性和時序精度上完全可以滿足常見外設的需求。

在硬件資源受限、I2C 使用頻率不高或?qū)σ_分配要求較高的場景下，軟 I2C 是一種值得優先考慮的解決方案。

希望本文的實現思路和工程經驗，能為你在后續項目中設計外設驅動、優化資源分配提供有價值的參考。
