在電子設備研發進程中，EMC抗擾度測試、敏感故障定位始終是影響產品上市進度的關鍵環節。傳統大型輻射測試系統定位模糊、搭建繁瑣，常常讓工程師在整改階段耗費大量時間，卻難以精準鎖定問題根源。OI-NFIA系列近場注入天線，依托寬頻覆蓋的設計優勢與靈活精準的測試能力，為EMC研發驗證、故障整改提供了高效解決方案。

什么是近場注入天線？

近場注入天線Near-field injection antenna（簡稱NFIA）又稱近場注入探頭。是一種用于產生局部電磁場的近場注入設備，通常通過射頻信號源與功率放大器驅動，在被測設備附近形成電場或磁場耦合，從而模擬電磁干擾環境，對電子設備進行抗擾度測試、EMC整改及敏感點分析。廣泛應用于RS101、RS103等電磁兼容測試，以及PCB、線纜、模塊等局部區域的近場輻射注入與故障定位。
近場注入天線有什么用？

如何快速定位電子系統中的敏感干擾區域、精準驗證局部電路與元件的抗擾能力，一直是電子工程產品研發階段的核心痛點與技術難點。在傳統研發流程中，工程師通常需要依賴大型遠場輻射測試系統完成全系統抗擾驗證，這類測試不僅需要提前預約專業電波暗室、搭配價格高昂的全套設備，測試周期長且成本居高不下，更關鍵的是，這類大型系統只能測出整體抗擾性能是否達標，無法精準定位問題所在.

當系統出現抗擾失效時，工程師往往只能通過逐次替換元件、修改布線的方式反復試錯，整個排查過程少則數天多則數周，嚴重拖慢產品研發進度，尤其對于集成度越來越高的現代電子設備，復雜的板級布局和高密度元器件布局更讓傳統排查方法舉步維艱。

近場注入天線在這種痛點、難點的需求下應運而生，它可廣泛應用于RS101低頻磁場抗擾度測試、RS103近場輻射注入測試、PCB局部抗擾度分析及EMI整改驗證等場景。產品兼容50Ω射頻系統，可直接搭配信號源、功率放大器、頻譜儀及EMI測試軟件使用，快速構建近場注入平臺。

有什么樣的應用方案？

針對不同研發場景的頻段需求，海洋儀器推出了覆蓋全測試區間的系列產品，從低頻到高頻，一站式解決各類近場注入測試需求：

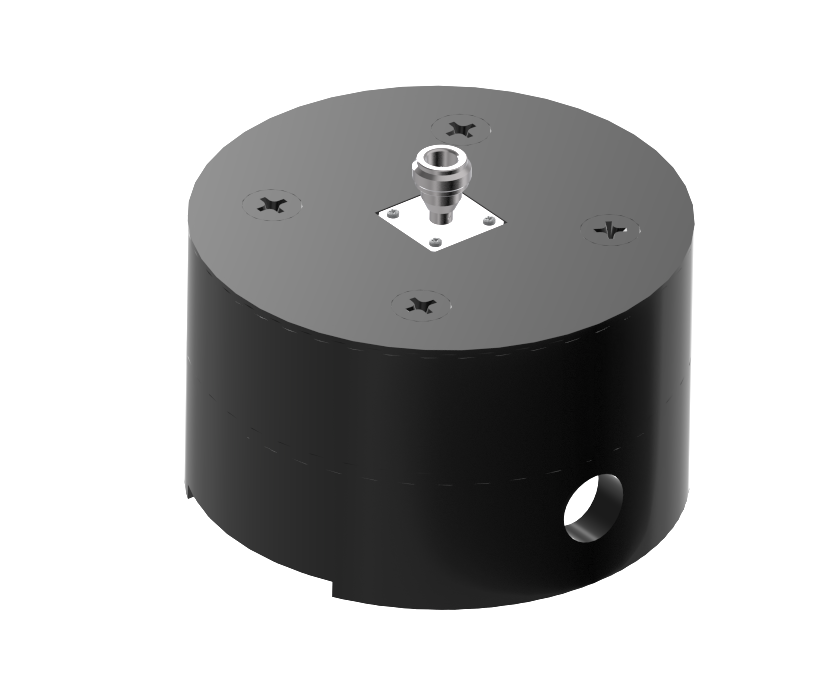

OI-NFIAH001 低頻磁場注入天線：專注25Hz~100kHz低頻段，具備超強低頻磁場耦合能力，完美適配RS101低頻磁場抗擾度測試需求，可輕松完成低頻抗擾度分析與低頻敏感點定位，是低頻領域研發驗證的得力工具。

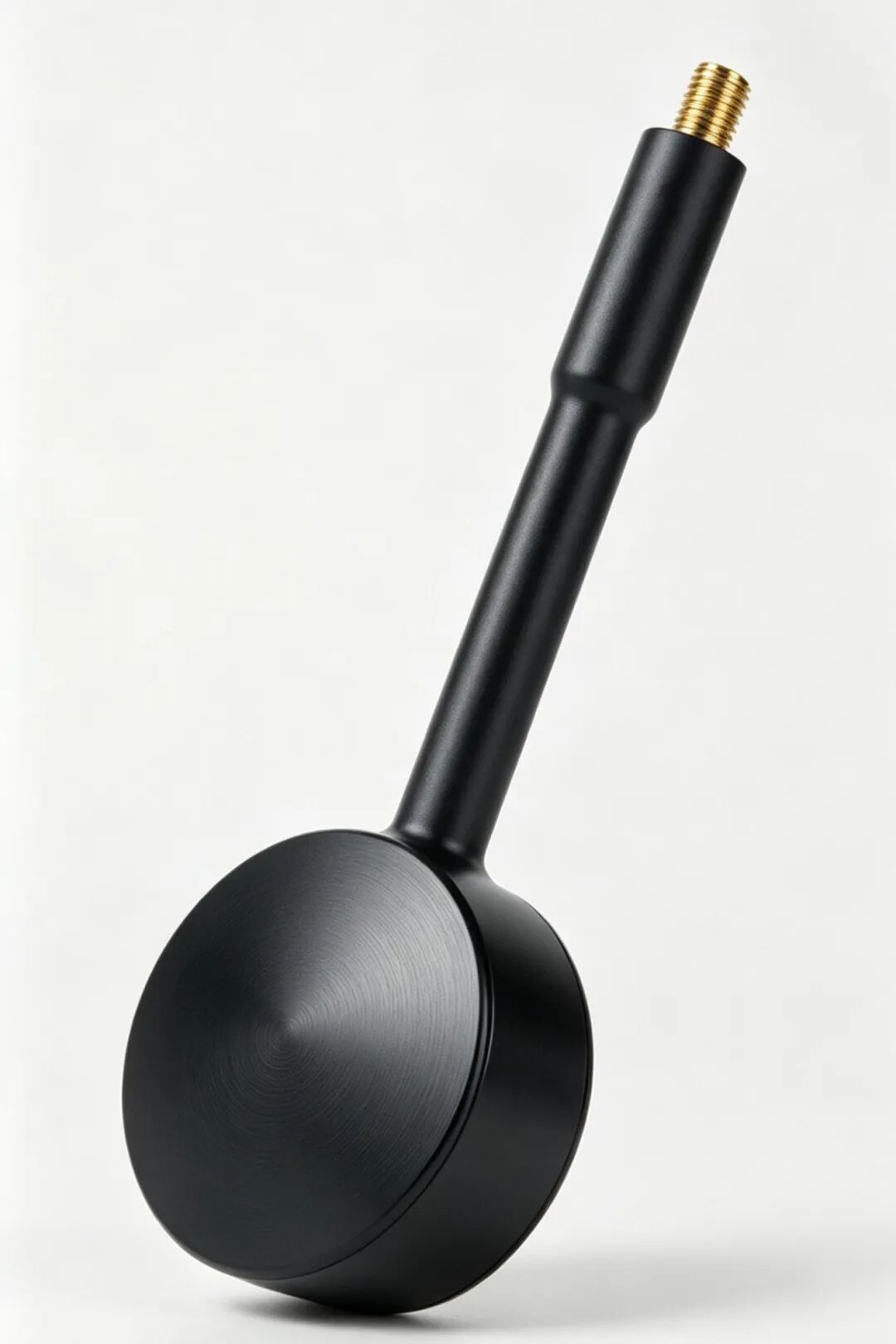

OI- NFIAH050寬帶磁場注入天線：覆蓋100kHz~50MHz核心測試頻段，在低頻注入能力與高頻響應之間實現了絕佳平衡，可廣泛應用于RS103近場輻射注入、PCB局部抗擾度測試、模塊級EMC分析與EMI問題復現，是EMC整改過程中使用率最高的通用型寬帶注入工具。

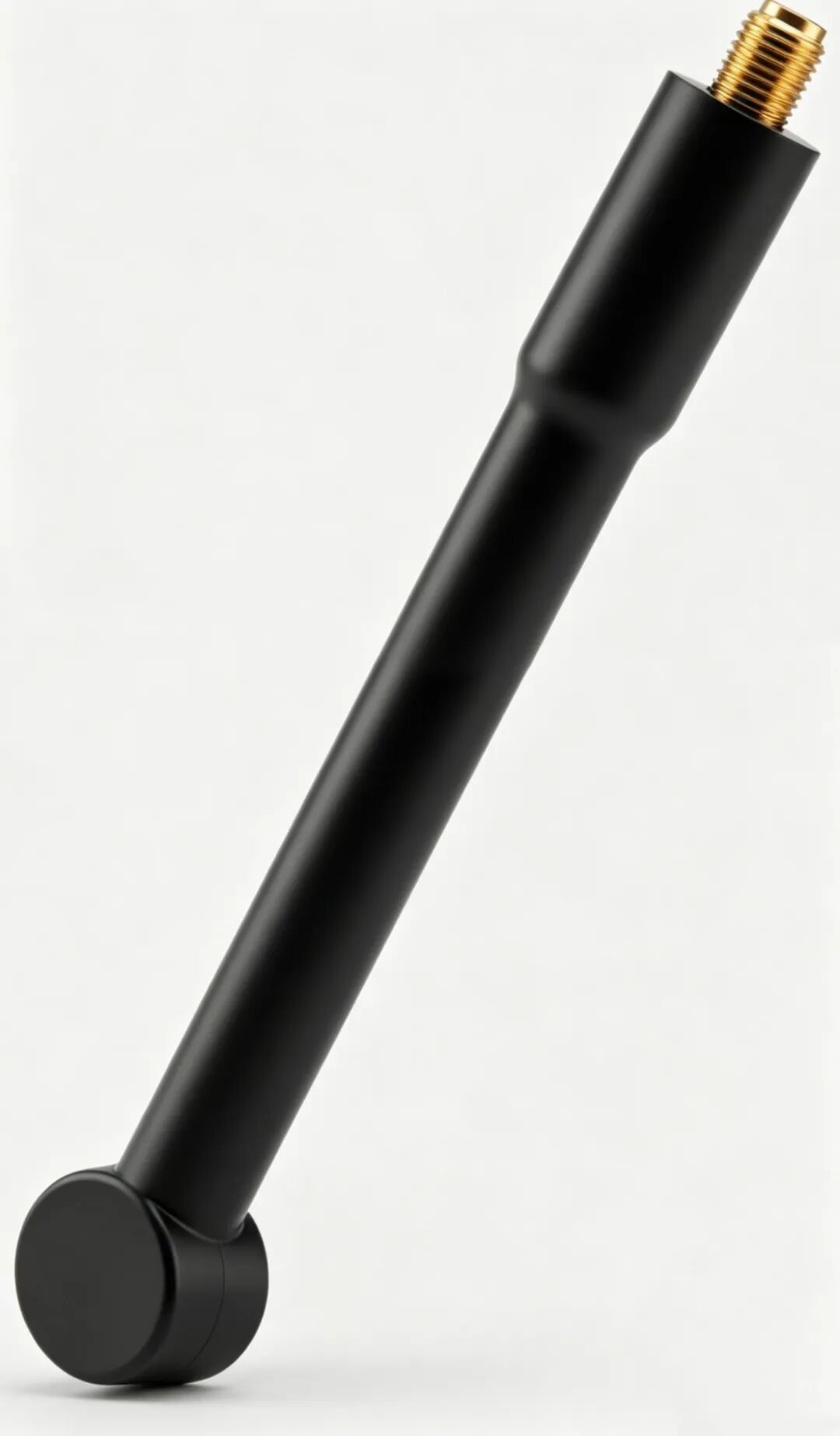

OI- NFIAH100 高頻磁場注入天線：針對50MHz~1GHz高頻段專項優化，完美適配高速PCB、高頻模塊、無線通信設備的局部輻射注入測試，能夠幫助工程師快速鎖定高頻抗擾度薄弱點，讓高頻EMC問題定位效率提升數倍。

作為成熟的寬帶近場耦合解決方案，OI- NFIA系列整體覆蓋25Hz至1GHz全測試頻段，兼容通用50Ω射頻系統，可直接搭配信號源、功率放大器、頻譜儀及主流EMI測試軟件使用，無需復雜改造就能快速搭建專業近場注入測試平臺。同時產品支持配合功率放大器實現高場強注入，也可連接場強探頭完成頻響分析與注入校準，適配專業實驗室的高精度測試需求。

為研發提效，給測試賦能

OI- NFIA系列射頻近場注入天線，天生具備寬頻覆蓋、結構緊湊、使用靈活的核心優勢：相比傳統整機測試，可實現局部區域定向精準激勵，將EMC問題定位時間從數天縮短至幾小時，大幅提升研發整改效率；緊湊的設計可以適配各類尺寸的被測對象，無論是小型模塊還是大面積PCB都能靈活測試，無論是實驗室預兼容測試，還是生產線抽樣驗證，都能輕松勝任。
