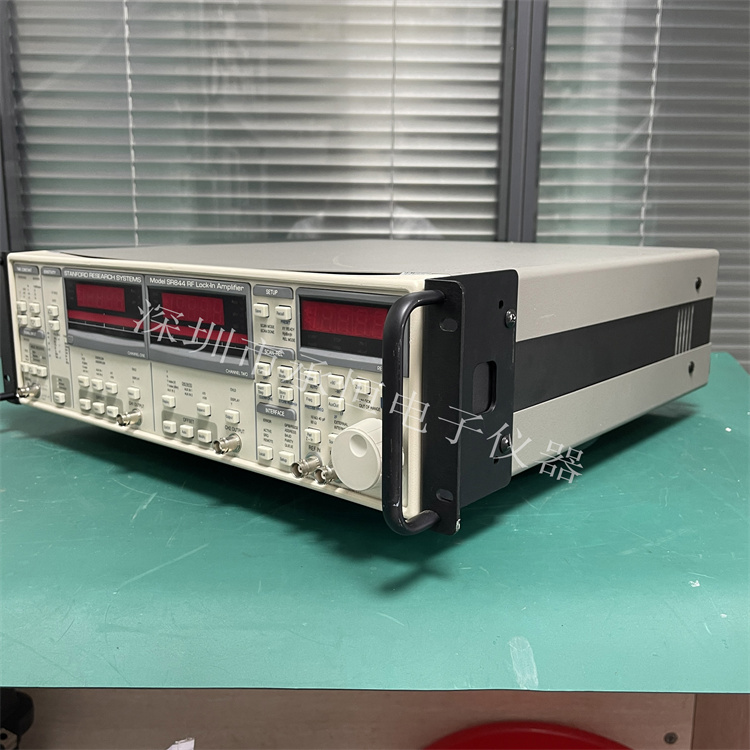

在精密射頻信號調試與科研實測圈子里，不少燒友深耕微弱信號探測多年，總會遇到雜波裹挾有效信號、小幅度波形難以甄別等難題，斯坦福 SR844 作為一款高頻段鎖相設備，常年活躍在實驗室與自制射頻裝置調校場景，長期實測下來，能切實感受到其在雜訊剔除與小信號拾取層面的設計巧思。

這款儀器標定工作區間落在 25kHz 至 200MHz，橫跨中高頻射頻常用頻段，兼顧低頻光電傳感與高頻射頻元器件測試需求，區別于同系列偏向中低頻的機型，寬頻設計讓單臺設備可適配多場景調試，不用頻繁更換測試主機，對于愛好自制射頻功放、濾波器的發燒友十分友好。機身依托 DSP 數字化架構完成相干檢波，無漂移動態儲備可達 80dB，復雜電磁環境下，周遭工頻干擾、空間射頻雜波很難掩蓋待測微量信號，實測環境里，即便是深埋在噪聲中的納伏級微弱波形，也能逐步剝離雜訊還原原始參數。

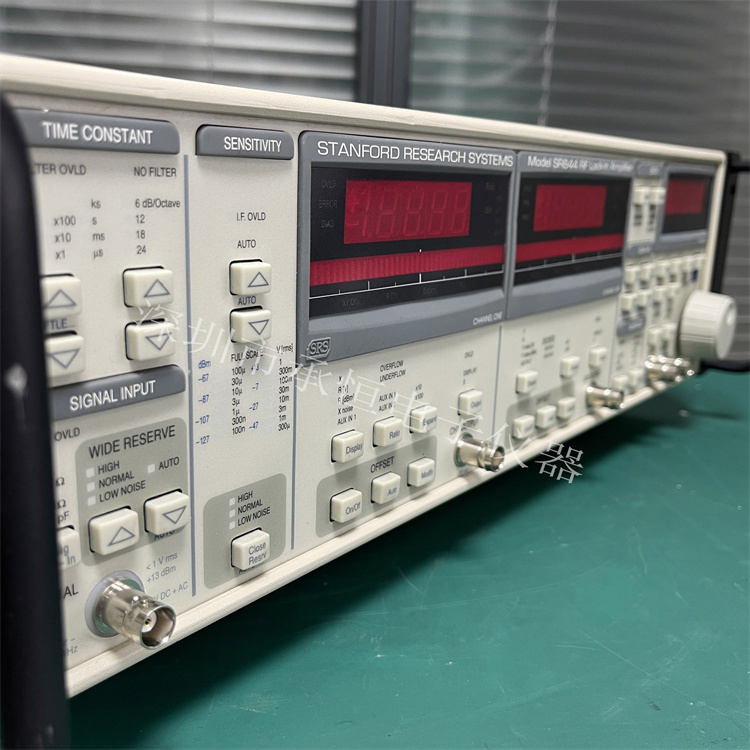

時間常數設置覆蓋 100μs 到 30ks 大范圍區間，搭配四檔濾波滾降斜率可調，短常數模式適配瞬態信號實時采集，獨有直通無濾波檔位，約 30μs 等效常數能夠滿足高速變化波形追蹤；長常數檔位則用來平滑采樣數據，降低隨機噪聲帶來的讀數波動，燒友可依照待測信號變化速率靈活切換參數，不用拘泥固定設置。機身自帶自動優化功能，一鍵完成增益、相位、偏移與動態儲備校準，新手初次上手不用反復翻閱手冊微調參數，資深玩家也能借助手動精細化設定，深挖器件細微特性，偏移拓展功能可將測量分辨率放大百倍，便于觀測元器件受環境溫變產生的微小參數漂移。

輸入端兼容 50 歐姆射頻匹配與 1 兆歐高阻兩種接入方式，50 歐姆組態適配同軸射頻線路標準阻抗，高頻測試減少信號反射損耗，高阻模式搭配示波器探頭，適配高內阻傳感器、光電二極管類器件檢測；內部合成參考源與外部參考雙模式可選，外接方波、脈沖類參考信號時，設備可自動識別閾值鎖定同步頻率，二次諧波檢測功能，方便排查元器件非線性失真問題。機身預留 GPIB 與 RS232 通訊接口，九組參數配置可存入非易失內存，批量測同款器件時，一鍵調取預設方案，省去重復調試的繁瑣，配合上位機還能實現長時間連續采樣記錄。
從自制射頻電路調試到材料介電特性探究，再到光電實驗微弱熒光采集，SR844 憑借均衡的頻段與可控的濾波邏輯，成為小眾精密實測圈常備設備。多年把玩下來，沒有花哨冗余配置，所有功能?chē)@微弱信號實測落地，也是它能在一眾射頻測試儀器中收獲燒友長期認可的關鍵。
