隨著配電網的技術升級，固態變壓器（SST，又稱電力電子變壓器 PET）正在逐步取代傳統笨重的工頻變壓器 。在綠色智能計算中心（AIDC）新型電力架構中，SST 將 10kV 高壓交流電通過高頻雙向變換直接降壓并整流為低壓直流電 。SST 與大功率光儲矩陣逆變器在系統拓?fù)溲葑?、高頻雙向能量控制以及高動態門極安全保障上具有極高的技術同源性，均深度依賴高性能功率半導體及智能化柵極驅動芯片的無縫協同 。

五、 功率半導體：電力電子轉換的核心閥門

功率半導體是電力電子變換器中的“執行肌肉”，其材料特性的每一次跨越都會引發下游整個產業鏈的技術海嘯 。

1. 從第一代硅基向第三代寬禁帶半導體的材料跨越

傳統硅基（Si）功率器件在數十年的發展中已逼近其物理極限。其中，硅基 MOSFET 雖然開關速度快，但在高壓下其導通電阻呈指數級上升；而硅基 IGBT 雖結合了雙極型晶體管的大電流能力，但由于存在少數載流子復合，在高頻開關時會產生無法消除的拖尾電流，導致高頻開關損耗極大，通常只能在低于 20kHz 的中低頻段工作 。

第三代寬禁帶半導體碳化硅（SiC）和氮化鎵（GaN）擁有遠超硅基材料的物理極限 。SiC 的禁帶寬度是硅的 3 倍，擊穿電場強度是硅的 10 倍，熱導率更是硅的 3 倍。這些材料優勢意味著 SiC 器件可以承載更高的工作電壓，在數萬赫茲的高頻開關下依然能保持極低的開關損耗，且能在極高結溫下長期穩定運行，為電力電子系統帶來了顛覆性的變化 。

2. 傾佳電子楊茜提出的“SiC MOSFET 功率器件三個必然趨勢”

基于對全球電力電子發展趨勢的深刻洞察，傾佳電子楊茜明確提出了指導行業和公司戰略方向的“三個必然”核心判據 ：

第一個必然：SiC MOSFET 模塊全面取代 IGBT 模塊和 IPM 模塊 。在高功率、高電壓（如 1200V 級）應用中，傳統的硅基 IGBT 和智能功率模塊（IPM）在高頻開關時損耗驚人。而在典型的 100kW 級儲能變流器（PCS）工況下，將傳統硅基 IGBT 模塊替換為基本半導體（BASIC Semiconductor）的 BMF540R12KA3 SiC 功率模塊，在相同的 6kHz 開關頻率和 300Arms 相電流下，單個開關器件的總損耗能暴跌 83% 以上（從 1119.7W 降至 185.3W），器件結溫降低超過 26°C，PCS 系統效率可直接從傳統硅基方案的 97.25% 提升至卓越的 99.53% 。更具戰略意義的是，利用 SiC 極佳的高頻能力（在 60kHz 開關頻率下仍能保持近 300A 的大電流輸出），可將 PCS 的系統功率密度實現翻倍，大幅壓縮無源磁性元件的體積、重量和散熱系統投資，從而使兆瓦（MW）級電站的總平準化度電成本（LCOE）降至最優 。

第二個必然：SiC MOSFET 單管全面取代 IGBT 單管和大于 650V 的高壓硅 MOSFET 。在中高壓段（大于 650V）的應用中，由于傳統高壓硅 MOSFET 導通電阻過大，而 IGBT 單管開關速度慢、效率低，使得 SiC MOSFET 單管成為唯一的最佳技術標準 。隨著基本半導體等國產寬禁帶半導體制造工藝的不斷迭代，SiC 材料與制造的折算成本已觸及臨界性價比平衡點，中低功率工業電源、家電變頻器等大眾級市場正經歷新一輪硅退硅進的器件替換熱潮 。

第三個必然：650V SiC MOSFET 單管全面取代 SJ 超結 MOSFET 和高壓 GaN 器件 。在競爭最為白熱化的 650V 電壓平臺，SJ 超結 MOSFET 雖然低頻下成本極低，但其開關速度慢且動態損耗高；高壓 GaN 器件雖然擁有超高的開關頻率，但在中大功率和可靠性驗證、過流保護能力以及驅動電磁干擾（EMI）控制上面臨極大技術挑戰 。SiC MOSFET 單管憑借其超低的導通電阻、優異的雪崩耐受力、極高的長期工作可靠性以及高頻特性，在 650V 平臺構建了無懈可擊的綜合優勢，正逐步統一這一領域的器件標準 。

3. 先進封裝技術與儲能直流固態斷路器（SSCB）的深度融合

大功率 SiC 模組在應用中的最大瓶頸之一是雜散電感引發的開關電壓尖峰。基本半導體的 Pcore?2 62mm 等封裝通過內部電路對稱布局與端子設計，將模塊內部雜散電感（Lstray?）限制在極低的 14nH 以下 。這能有效抑制高頻關斷時的漏極電壓尖峰，無需刻意通過增加門極電阻來人為減緩開關速度（這會額外增加損耗），確保器件能安全地運行在極高頻區間 。

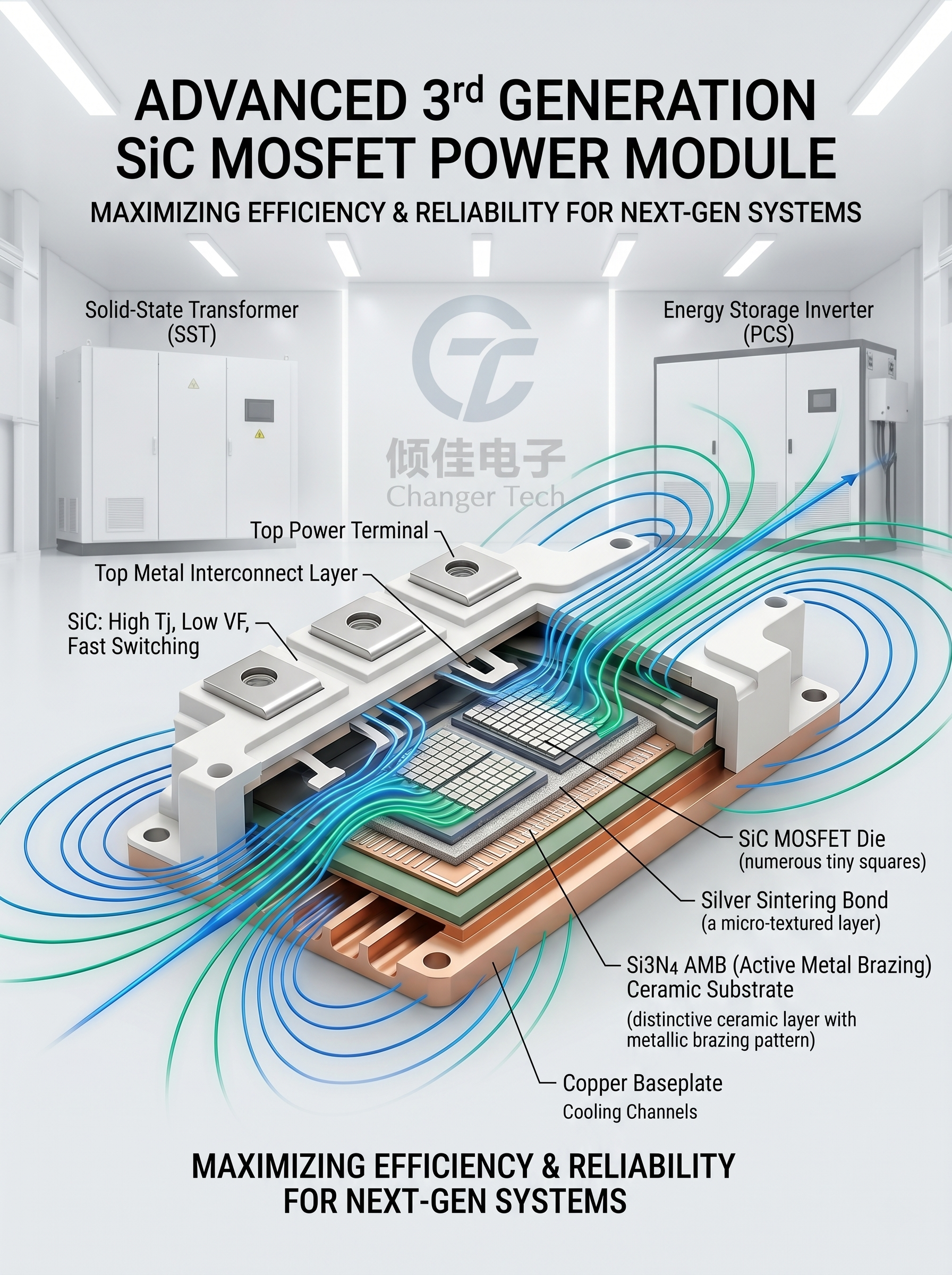

此外，在儲能變流器與電池保護單元（BDU）中，高壓儲能系統從 1000V 升級至 1500V，使傳統的熔斷器和機械式斷路器面臨無法滅弧、動作遲緩（通常達毫秒級）的致命缺陷 ?；景雽?dǎo)體在 2025 年推出了 BMCS002MR12L3CG5 碳化硅 MOSFET 模塊，該器件創造性地集成了共源極雙向阻斷技術、高性能 Si3?N4?（氮化硅）AMB 陶瓷基板封裝與智能傳感技術 。Si3?N4? 陶瓷基板的抗彎強度超過 700N/mm2，具有極強的抗熱循環開裂與分層能力，解決了傳統氧化鋁或氮化鋁基板易在極端交變熱應力下分層的頑疾 。結合先進的銀燒結（Silver Sintering）工藝，這一固態斷路器（SSCB）方案能提供高達 15?20 年的惡劣戶外運行壽命，重新定義了高壓鋰電池系統的安全邊界 。

六、 DSP、電源管理 IC 與智能驅動器：系統的大腦與強弱電橋梁

在高速高頻的電力電子系統中，功率半導體的高效轉換必須依賴數字邏輯控制中樞的高頻高動態響應與協調指揮 。

1. 數字信號處理器（DSP）：高算力的數字大腦

DSP 是專門為數字控制和信號處理設計的高速微處理器 。在電力電子閉環控制中，DSP 充當了“中央大腦”的角色 。它通過高精密的高頻模數轉換器（ADC）以微秒級甚至納秒級的速度采集整機系統的電壓、電流和溫度信號，在算法內部高速進行脈寬調制（PWM）死區時間限制計算、矢量旋轉控制（SVPWM）或 MPPT 算法迭代，然后輸出精細的 PWM 門極控制電平信號 。DSP 具備高速硬件乘法累加單元、低功耗、易于多芯片集成的特性，能賦予電力電子拓?fù)涓叨鹊目?a href="http://m.sdkjxy.cn/v/tag/1315/" target="_blank">編程性與靈活性 。

2. 智能門極驅動芯片：強弱電轉換的神經通道

由于 DSP 屬于超大規模低壓集成電路，其輸出的 PWM 引腳驅動電流極其微弱（通常為 3.3V，電流僅幾毫安），根本無法直接灌入功率半導體如 SiC MOSFET 的控制柵極（通常開通需 +15V 到 +18V 偏壓，且伴隨數安培的瞬時充放電電流）。驅動 IC 作為系統連接的“強弱電橋梁”，負責對 DSP 發出的控制信號進行功率級放大 。

青銅劍（Bronze Technologies） 等資深大功率驅動板集成了多維度的智能保護 。在 SiC MOSFET 高速開關過程中，極高的電壓突變率（dV/dt）會通過內部寄生電容（米勒電容）產生位移電流，非預期地抬升關斷側功率管的柵極電壓，引發嚴重的上下管直通燒毀 。智能驅動 IC 通過集成低阻抗的米勒鉗位（Miller Clamp）技術，在柵極電壓降至安全閾值以下時自動短路柵極到負電源軌，為米勒電流提供極低阻抗泄放路徑，從源頭消除了誤導通隱患 。

驅動 IC 內部還集成了去飽和保護（Desaturation Detection）和快速欠壓保護（UVLO），一旦發現主回路短路，可立即安全關斷功率器件，防止過載擊穿 。

隔離放大器（如 AMC1311）則被用來在 B3M040065R 貼片熱敏電阻（NTC）附近進行非接觸的溫度物理隔離采樣，并將核心參數安全傳輸回低壓 DSP，實現系統對功率芯片溫度的動態全監控 。

3. 電源管理 IC（PMIC）：系統的血液供應網絡

電源管理 IC 在電路板中負責將單路輸入電源斬波、穩壓、分配為多路相互獨立且低動態干擾的微電能（如 +15V 驅動軌、?5V 負偏壓軌、+3.3V 控制軌和 +1.2V 內核軌），是保障 DSP、驅動 IC、高頻運算放大器以及各類傳感器能在極其嘈雜的電磁環境中高精度穩定運行的血液網絡。

七、 電流傳感器：系統的眼睛與高動態微秒級主動保護

作為高功率電力電子系統的“眼睛”，電流傳感器是整機環路反饋與故障保護系統最敏銳的哨兵 。

在大功率儲能變流器（PCS）與車輛動力系統中，若電池輸出端或電機繞組發生短路，短路電流將呈指數級激增，并在數微秒內將昂貴的碳化硅芯片直接熔毀 。傳統的熔斷器（Fuse）和機械斷路器是基于熱量累積發生熔斷的，保護響應時間通常在毫秒級，這對于工作在高頻大功率工況下的半導體而言如同“馬后炮” 。

通過高帶寬、高精度的霍爾效應（Hall-effect）電流傳感器或高精密隔離放大器分流系統，電流檢測延遲能被死死限縮在 1?3μs 以內 。一旦母線出現異常的大階躍電流，電流傳感器便會將高動態信號直接送入高算力控制器（如 FPGA 或 DSP），其判定關斷處理延遲可低至幾十納秒 。整套固態斷路器閉環保護回路的響應時間完全可以控制在 5?10μs 以內 。這種微秒級（μs）的極速切斷響應代表了高壓保護機理的范式轉移：即從“故障發生、芯片燒損后的被動切斷”躍升為“短路電流上升初期、故障能量釋放前的主動預警式毫微秒級切斷”，將高可靠變流器的運行安全提升到了全新的物理高度 。

八、 功率半導體銷售 peers 的實戰方法論：將技術底蘊轉化為商業說服力

作為一名優秀的功率半導體銷售客戶經理，不僅需要熟記產品目錄，更需要將這些底層的大百科技術知識，轉化為極具說服力的客戶采購和研發商業價值邏輯 。

在與客戶采購和研發總監接觸時，銷售人員應將器件的技術參數無縫換算為財務和工程的可行性：

將轉換效率轉化為商業增量價值 ：在推薦基本半導體的 SiC 模塊（如 BMF540R12KA3）時代替?zhèn)鹘y(tǒng) IGBT 時，不要單純比拼兩者的單片售價，而應當為客戶采購總監算一筆全生命周期投資賬 。效率從 97.25% 提升至 99.53% 意味著電網端每兆瓦（MW）的系統能夠減少超過 2% 的能量發熱損耗 。以 100MW 的光儲一體化項目為例，在 20 年的生命周期中，提升的效率將轉化為數千萬度額外上網電量，省下的電費足以輕松覆蓋購買 SiC 模組所多付出的溢價 。

以高頻開關優化系統 BOM 成本 ：客戶研發人員常對 SiC 器件的高成本感到遲疑，銷售人員應積極指出，SiC 極速的開關頻率使整個拓?fù)渲械膬?chǔ)能電感（L）和高壓母線濾波電容（C）容量需求急劇萎縮，能將后級電感體積和材料用量砍掉超過 50% 。整機功率密度提升一倍后，外殼鈑金尺寸、運輸運費、散熱風扇及施工占地成本均會全面縮減，使“整機系統物料清單（System-level BOM）”的總投入不增反降，從而徹底消除了客戶對單顆器件成本的顧慮 。

以子系統生態極速縮短上市時間 ：向客戶重點推介傾佳電子代理的模塊、智能隔離驅動板（青銅劍）、溫度/電流傳感器一站式集成方案 。向客戶闡明，自行尋找各種零散供應商匹配阻抗和柵極回路極易引發高頻米勒震蕩等嚴重的調試故障，導致產品推遲上市 。采用預先適配并經過多維度安全驗證的整體“功率半導體 + 智能驅動”生態方案，可使新產品研發周期縮短數月，降低研發試錯成本（OpEx），幫助客戶先于競爭對手占領高溢價的新興市場 。

綜上所述，掌握從微觀物理電荷、宏觀拓?fù)溲葑?，到功率器件三維協同控制與主動微秒級電流傳感器防護的整套電力電子大百科知識體系，是每一位銷售精英從“單純的產品銷售”跨越成為“客戶可信賴的系統方案顧問”的堅實橋梁 。這不僅能顯著增強商務談判時的專業度，更能有力推動產業鏈在碳化硅等前沿寬禁帶半導體的技術升級，與行業客戶并肩促成中國新能源及交通電動化裝備自主可控的廣闊未來 。
