一、行業背景與項目概況

1.1 智能倉儲物流行業需求

在工業 4.0 與智慧物流深度融合的趨勢下，智能倉儲分揀系統成為物流行業降本增效、數字化轉型的核心載體，行業核心訴求集中在設備協同調度、貨物數據實時采集、倉儲流程遠程管控與全鏈路追溯。據行業數據顯示，2021-2025 年國內智能倉儲設備通訊改造市場年均增速達 11.2%，其中老舊倉儲控制設備的網絡化升級是核心需求。三菱 FX3U 系列 PLC憑借高穩定性、低成本優勢，廣泛應用于倉儲分揀機、AGV 調度、掃碼設備、輸送輥道的邏輯控制，但多數存量 FX3U PLC 無原生以太網接口，僅配置單一 RS-422 圓形串口，無法滿足多設備并發通訊、無線遠程管控、倉儲數據云端同步的現代物流需求，成為智能倉儲升級的關鍵技術瓶頸。

1.2 項目概況

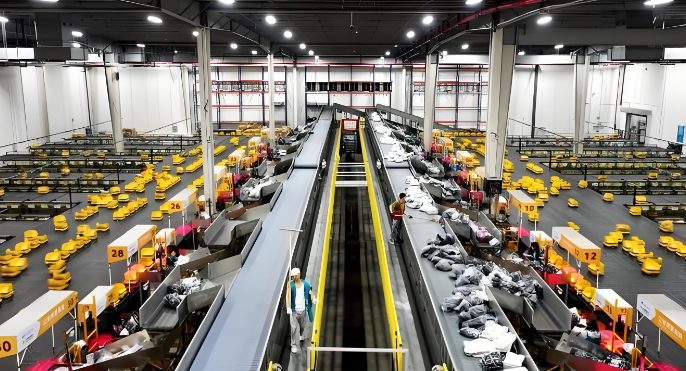

本項目為某電商智能倉儲中心分揀生產線升級工程，生產線負責電商包裹的掃碼識別、自動分揀、分流輸送與倉位匹配，核心設備配置如下：

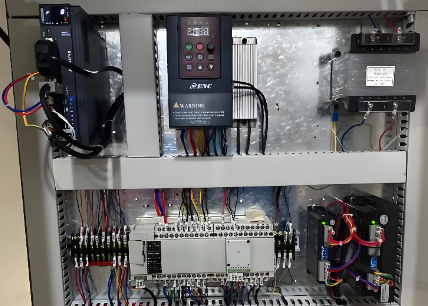

核心控制單元：三菱 FX3U-48MR PLC，無以太網接口，僅配備 RS-422 MD8 圓形串口，承擔分揀機啟停、AGV 路徑調度、掃碼數據處理、輥道調速的邏輯控制，支持三菱 MC 協議與 Modbus RTU 協議，遵循 FX 系列編程口通訊標準。

現場監控終端：工業觸摸屏，采用 Modbus TCP 協議，用于現場分揀參數調整、設備狀態可視化、包裹異常報警，僅支持以太網 / 無線以太網通訊。

上位管理系統：工業計算機 + WMS 倉儲管理系統，基于 Modbus TCP 協議，實現包裹訂單調度、分揀數據統計、倉位智能分配、遠程設備監控與報表自動生成，需無線方式與 PLC 實時交互數據。

工況特征：倉儲分揀線 24 小時不間斷作業，現場 AGV 小車頻繁移動、設備布局分散，倉庫金屬貨架多、電磁干擾強，傳統有線布線易被 AGV 剮蹭斷裂，施工成本高且維護難度大，對通訊系統的無線穩定性、抗干擾性要求極高。

1.3 項目核心目標

依托無線通訊技術，搭建穩定鏈路，實現三菱 FX3U PLC 與觸摸屏、WMS 上位機的雙向無線并行通訊。

通過 YC8000-FX-S 無線模塊，完成 PLC 程序遠程下載、上載與在線調試，替代現場有線接線，降低運維成本。

不修改 PLC 原有控制程序，實現快速無線部署，縮短倉儲線改造停機時間。

保障復雜倉儲環境下無線通訊長期穩定，實現包裹分揀數據全流程可追溯，滿足智能倉儲精益管理與數據合規要求。

二、項目痛點、選型與實施過程

2.1 核心技術痛點分析

協議與接口壁壘，數據無法互通：FX3U PLC 采用RS-422 串口 + Modbus RTU 協議通訊，觸摸屏、WMS 系統均為Modbus TCP 以太網協議，協議與傳輸格式不兼容，形成數據孤島。PLC 唯一串口無法支撐現場操作、遠程管控、程序調試的并發訪問，有線通訊易受 AGV 移動、金屬干擾影響，導致分揀指令延遲、包裹數據丟失。

運維效率低，改造成本高：傳統 PLC 調試需技術人員現場接線，倉儲區域大、設備分散，單次運維耗時超 2 小時，月均運維成本約 4200 元。更換帶網口 PLC 需投入 6 萬元以上設備成本，停產改造超 4 天，有線布線額外增加人力成本，與物流行業降本增效目標相悖。

布線靈活性差，適配性不足：倉儲分揀設備需隨訂單量動態調整布局，有線布線施工繁瑣、移動后需重新布線，嚴重影響分揀效率；現場強電磁干擾易導致通訊中斷，破壞 24 小時連續分揀作業。

2.2 解決方案選型

經技術測試與兼容性驗證，項目選用遠創智控 YC8000-FX-S 無線以太網模塊作為核心通訊轉換設備，該模塊專為三菱 FX 系列 PLC 設計，無線功能適配智能倉儲場景，核心優勢如下：

無線 + 有線雙兼容，支持多設備并發：集成 1 路 RS-422 圓形串口、1 路 RJ45 網口，內置 WiFi 模塊，支持 AP、STA、AP+STA 三種模式，可同時連接觸摸屏、上位機、編程電腦，最大支持 32 個 TCP 連接，解決串口資源不足與有線布線難題。

多協議透明轉換，無線傳輸穩定：實現 RS-422 與以太網 TCP/IP 雙向透明傳輸，兼容 MC 協議、Modbus TCP 協議，無需開發通訊程序，無線傳輸無遮擋距離達 100 米，抗干擾能力適配倉儲復雜環境。

工業級可靠性，部署便捷：35mm 導軌安裝，支持 PLC 編程口取電或 24V 外接電源，工作溫度 0℃~60℃，防塵抗干擾，MTBF 超 10 萬小時，支持固件在線升級。

兼容廣泛，操作簡單：適配三菱 GX Works2、GX Developer 編程軟件，兼容主流工業觸摸屏、WMS 倉儲軟件，支持 WEB 與專用工具配置，無專業編程基礎即可操作。

2.3 實施過程

硬件安裝：斷電后將 YC8000-FX-S 模塊安裝于導軌，用專用 RS-422 線纜連接 PLC 圓形串口，部署工業無線 AP 覆蓋倉儲分揀區域。

無線組網：配置無線 AP 參數，搭建倉儲專用局域網，模塊設為 STA 模式接入 AP，觸摸屏、上位機接入同一網絡，確保 IP 同網段。

參數配置：上電后通過瀏覽器訪問模塊默認 IP，設置通訊協議為 MC 協議，匹配 PLC 波特率、數據位等串口參數，配置無線參數，無需修改 PLC 控制程序。

聯調測試：通過編程軟件遠程調試 PLC 程序；操作觸摸屏驗證分揀參數讀寫、設備監控功能；在上位機 WMS 系統完成設備配置，測試訂單調度、數據采集功能。整體部署調試耗時≤1 小時，實現不停產升級。

三、網關功能介紹

YC8000-FX-S 是三菱 FX 系列 PLC 專用串口轉以太網無線網關，核心功能適配智能倉儲場景：

協議轉換與無線傳輸：實現 RS-422 與以太網數據雙向透明傳輸，完成 MC 協議與 Modbus TCP 轉換，支持 PLC 程序遠程調試，打通倉儲 “設備 - 管控” 無線數據鏈路。

多設備并發兼容：支持 32 個 TCP 連接，可同時對接觸摸屏、WMS 上位機、編程電腦，兼容 FX 系列全型號 PLC 與倉儲主流軟硬件，系統擴展性強。

無線模式靈活，運維便捷：三種無線模式適配倉儲環境，WEB 與工具雙配置方式，四路狀態指示燈實時反饋運行狀態，快速定位故障。

安全節能設計：內置數據校驗機制，抵御電磁干擾；支持 WPA-PSK/WPA2-PSK/WEP 加密，保障倉儲數據安全；低功耗設計，簡化布線，適配 24 小時作業。

四、技術架構設計

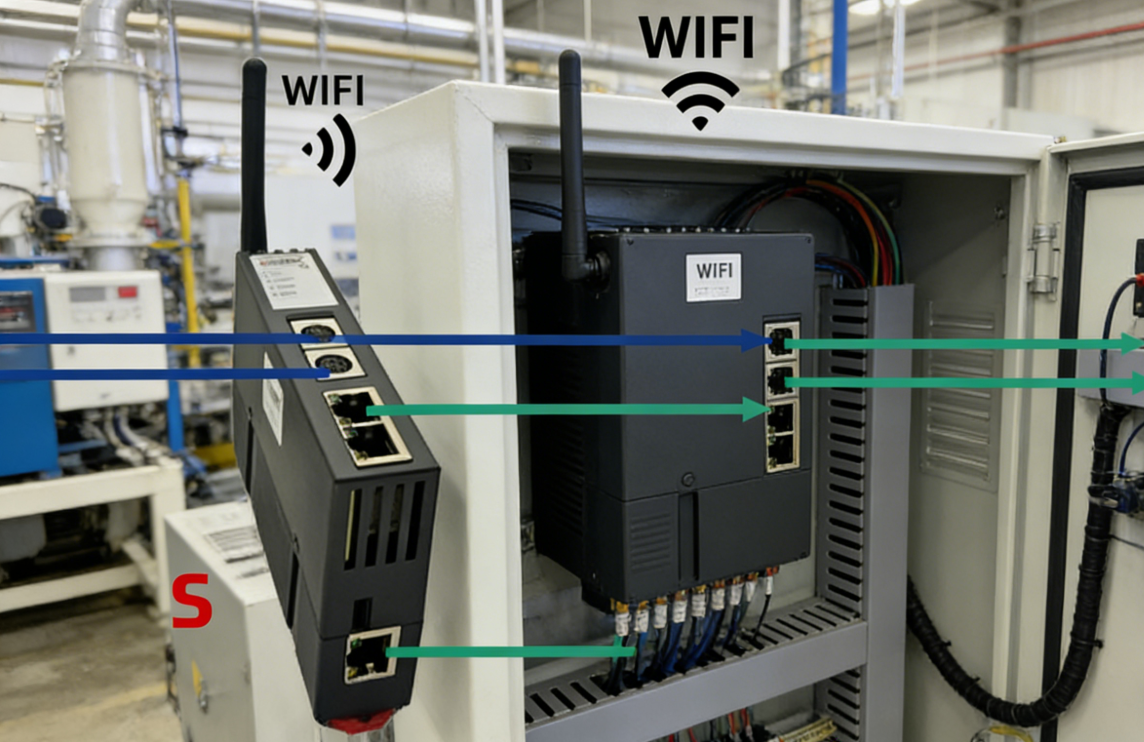

系統采用無線星型拓?fù)浣Y(jié)構：三菱 FX3U PLC 通過 RS-422 串口連接 YC8000-FX-S 模塊，模塊經無線 AP 接入局域網，觸摸屏、WMS 上位機、編程電腦同步接入同一網絡，形成 “PLC - 網關 - 多終端” 的無線并發通訊架構，實現現場控制與遠程管控并行運行。

五、應用效果前后對比

改造前：PLC 與觸摸屏、上位機數據隔離，分揀指令延遲，運維耗時久、成本高，有線布線易故障，月均通訊故障超 8 次。

改造后：雙設備無線并行通訊穩定，數據傳輸零延遲；遠程運維將單次耗時降至 15 分鐘內，月運維成本降低 70%；無有線布線故障，設備布局可靈活調整，分揀效率提升 15%，完全滿足智能倉儲 24 小時作業需求。

六、網關未來發展趨勢

結合智能倉儲場景，無線以太網網關將向以下方向升級：

無線性能與邊緣計算融合：集成 Wi-Fi 6、5G 技術，提升傳輸速率與覆蓋范圍；融合邊緣計算，實現包裹數據本地預處理、分揀設備故障預判。

網絡安全強化：新增 TLS/SSL 加密、身份認證功能，保障倉儲訂單、包裹數據安全傳輸，符合工業互聯網安全標準。

國產化與多協議兼容：采用國產芯片，擴展 PROFIBUS、CANopen 協議，適配更多倉儲智能設備，構建國產化通訊生態。

智能化一體化：對接物流云平臺，實現遠程參數配置、固件升級、設備狀態監控，打造 “硬件 + 軟件 + 服務” 一體化方案。

七、項目結論

本項目通過 YC8000-FX-S 無線以太網模塊，成功解決智能倉儲場景下三菱 FX3U PLC 協議不兼容、串口資源不足、有線布線受限、運維低效等問題。模塊憑借無線通訊、協議轉換、多設備并發的優勢，實現 PLC 與觸摸屏、WMS 上位機的無縫無線互聯，無需修改 PLC 程序，具備改造成本低、部署快、運維簡、穩定性強的特點。

該方案為智能倉儲、智慧物流等場景的老舊 PLC 網絡化改造提供了標準化解決方案，既滿足倉儲數字化管控、數據全鏈路追溯的需求，又保障了分揀線連續穩定運行，契合物流行業智能化升級趨勢。未來，無線網關將持續賦能智慧物流，推動倉儲設備向無線化、數字化、智能化方向發展。
