當前，低壓伺服行業正蓬勃發展，2025年國內市場規模破120億元，同比增速18.2%。受益于制造業升級與新興產業崛起，鋰電、光伏、機器人等領域需求旺盛。產品向小型化、集成化、低功耗演進，技術突破推動行業高景氣前行。

思瑞浦（3PEAK，股票代碼：688536）推出TPA8101與TPA8102兩款超小封裝、高性能、功能性隔離精密Delta-sigma調制器。TPA8101與TPA8102分別支持±250mV與±50mV的輸入電壓范圍。其隔離性能支持電壓高達200V有效值電壓及280V直流電壓，并可承受60秒達570V有效值與800V直流電壓的瞬態耐壓。兩者均采用3.5mm×2.7mm DFN8超小封裝，具備100kV/μs的共模瞬態抑制能力(CMTI)。TPA8101與TPA8102適用于基本隔離、精密電流采樣及空間受限各類應用場景。

01

產品優勢

超小型化封裝

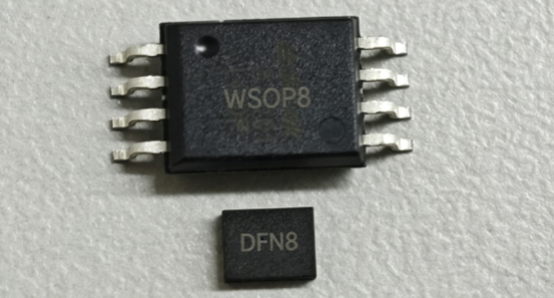

DFN8封裝，尺寸僅為3.5mm*2.7mm*0.9mm，相比于WSOP8封裝（11.5mm*5.8mm*2.5mm），單顆芯片面積可以縮小至原來的14%，三顆芯片共計可以節省約170mm2 PCB板面積，且厚度<1mm，可以同時滿足平面與縱向高密度布局要求。

圖1

優異的直流精度

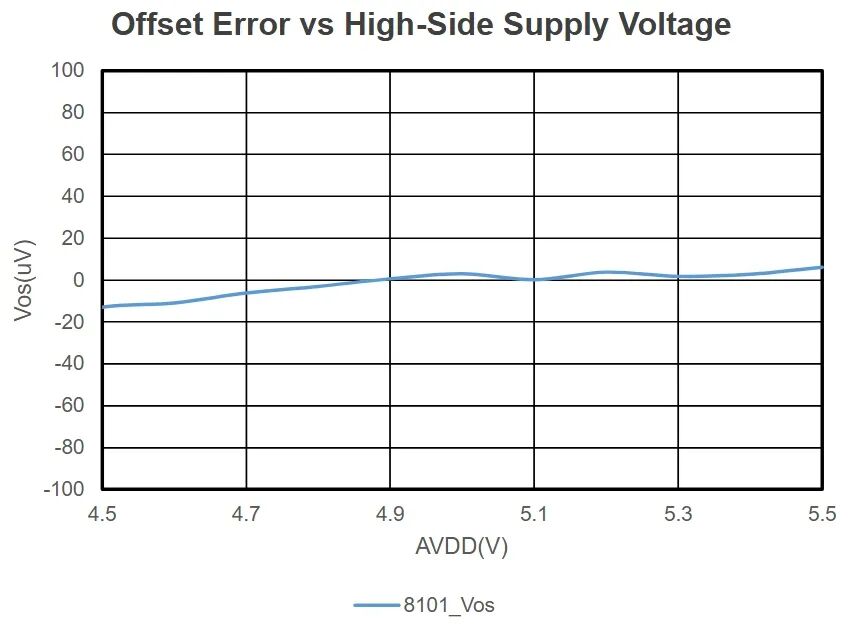

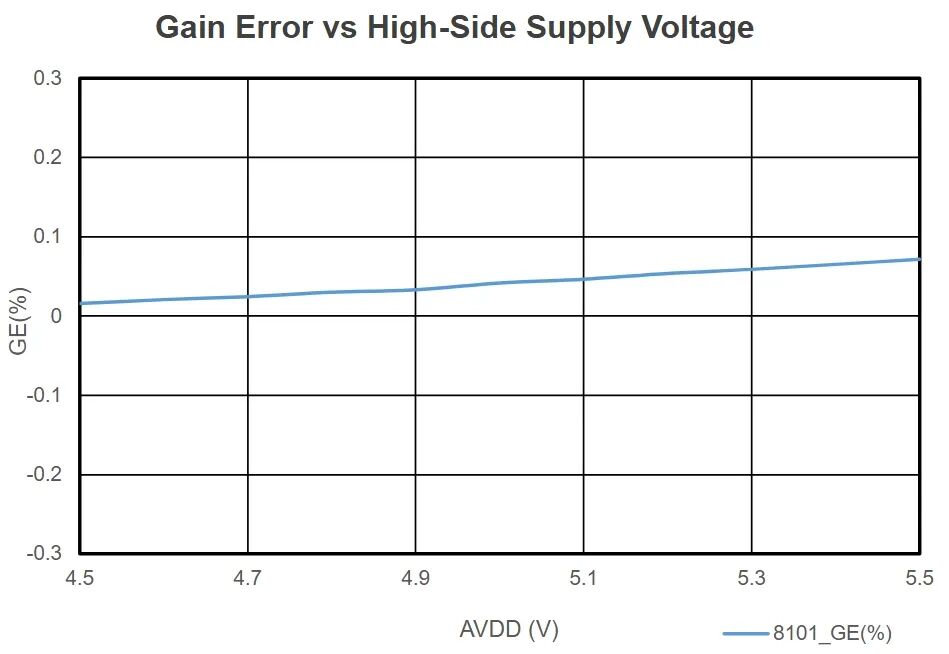

失調低于±15μV(圖2,個體測試值)，增益誤差小于0.1%(圖3,個體測試值)，確保高精度測量。在-40~125℃范圍內，失調電壓溫漂在±1μV/℃以內，增益誤差溫漂在±40ppm/℃以內。常溫校準后，100℃溫度變化，失調電壓變化小于100μV，增益誤差變化小于0.4%。

圖2

圖3

出色的動態性能

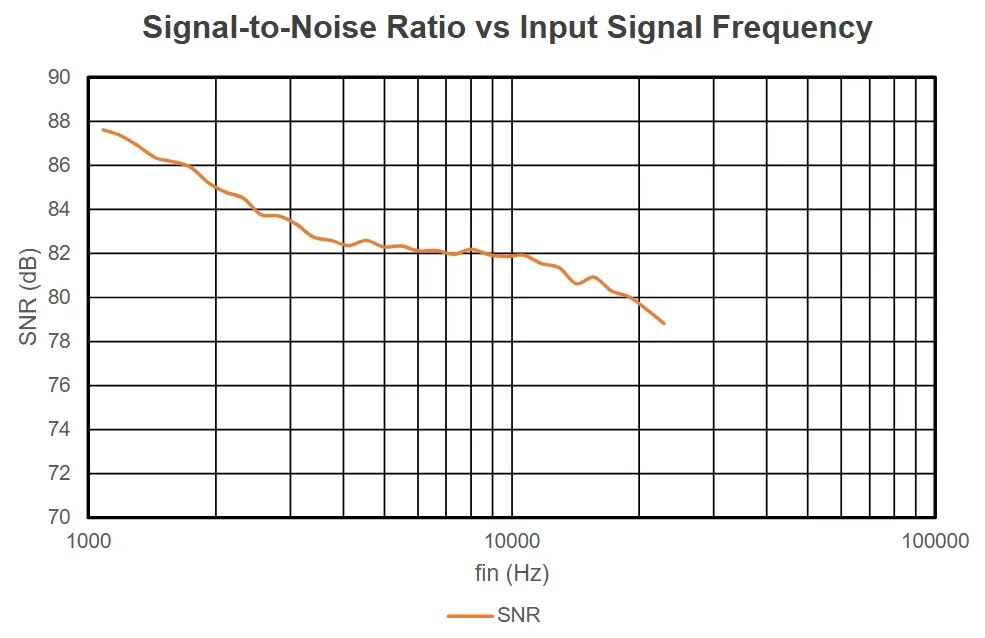

信噪比(SNR 圖4)高達80dB以上(Fin≤20kHz),提高信號分辨質量。

圖4

02產品特性

?強抗干擾能力CMTI: 100kV/μs的共模瞬態抑制能力，確保在惡劣噪聲環境下穩定運行；

?寬供電電壓范圍:

高側(VDD1): 3.0V到5.5V

低側(VDD2): 3.0V到5.5V

?輸入電壓范圍: ±250mV(TPA8101), ±50mV(TPA8102)；

?低失調誤差(25°C,最大值): ±150 μV(TPA8101) ,±50 μV (TPA8102);

?低增益誤差(25°C,最大值): ±0.3%；

?系統級診斷: 輸入共模電壓過壓與高側供電電壓缺失檢測功能；

?寬工作溫度范圍: ?40°C至+125°C；

?隔離耐壓:

工作耐壓:200VRMS, 280VDC

瞬態耐壓(60s):570VRMS, 800VDC

03典型應用

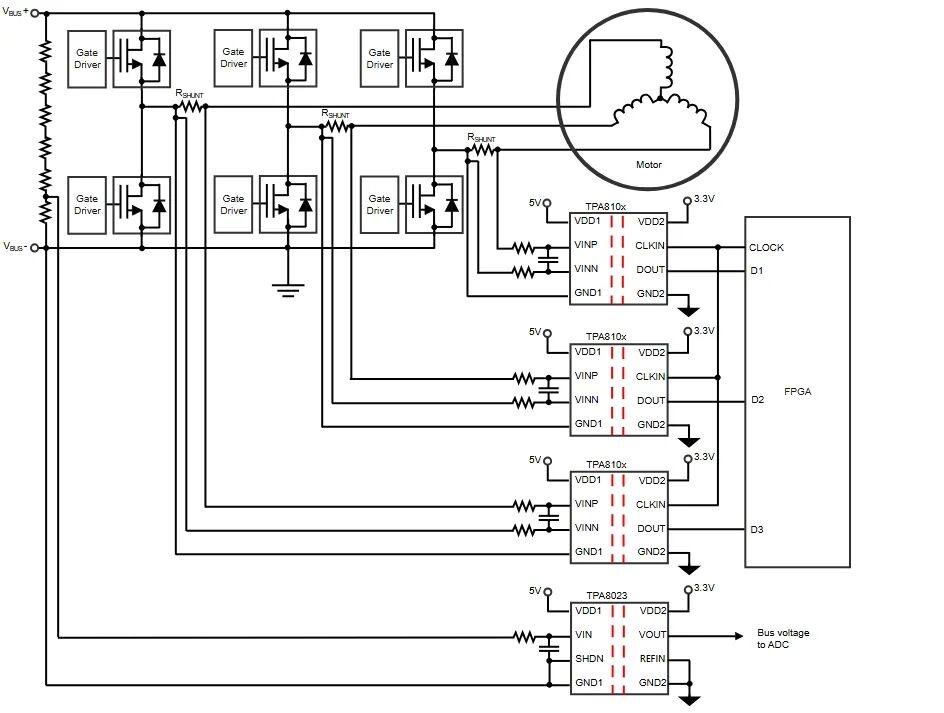

48V電機系統應用，流過分流電阻器RSHUNT的電流所產生的壓降信號輸入至TPA8101或TPA8102。器件將高壓側的模擬輸入信號進行數字化，并通過內部隔離器將量化數據傳送至低側。在低側，DOUT引腳輸出數字比特流與CLKIN引腳輸入的時鐘同步，該數字比特流由微控制器(MCU)或FPGA中的低通數字濾波器處理，系統的48V母線電壓可通過TPA8023檢測與傳輸。TPA8101與TPA8102不僅適用于48V電機系統電流檢測,也廣泛適用于各類需要基本隔離的中低壓電子系統電流檢測應用。

圖5
