摘要：針對鈑金加工行業日益嚴重的同質化競爭，本文立足于控制理論與實際工況，深度拆解匯川PA9000激光平面切割數控系統的內核級二次開發架構、高速隨動控制及速度規劃等底層算法，并探討系統集成商如何利用全棧方案解決高頻振動、通訊延遲與撞頭風險，實現精密加工中的100%項目驗收落地。

一、 控制軟件封閉性對高精密加工的限制

在鈑金加工、汽車外殼制造及精密機床等高要求生產場景中，傳統的數控軟件架構普遍存在嚴重的“封閉性內耗”。國內大部分激光控制軟件僅在表層開放 HMI 操作界面編輯和簡單的 PLC 邏輯控制，一旦涉及以下極限工況，非開放式系統往往暴露出底層算法調用不足的弊端：

多軸聯動路徑規劃誤差：由于控制大腦（CNC）與底層的執行部件（伺服驅動系統）之間多采用通用總線協議，若缺乏納秒級的刷新頻率和直接修改內核插補代碼的權限，在執行高速圓弧插補或微小程序段時，頻繁由于通訊延遲導致實際運動軌跡與理論路徑出現偏離。

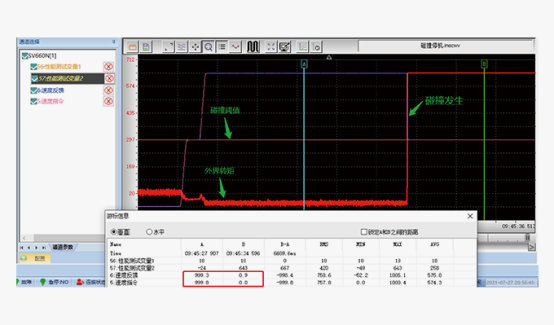

加工共振與動態過載響應慢：金屬加工車間長期充斥著高頻振動、導電金屬碎屑與切削油污。在高速蛙跳或頻繁啟停過程中，如果系統無法實現電機本體、23位高精度編碼器與系統控制器的剛性共振點自適應規避，機械末端極易產生擺動，進而拉低切割邊緣的圓度指標，甚至導致撞頭事故。

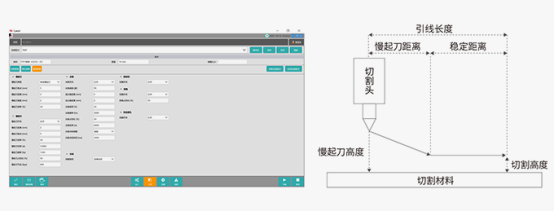

厚板穿孔與拐角降級運行：在厚板切割的引線階段，常因穿孔濺渣引發隨動系統的高頻抖動。傳統軟件由于不支持斜坡慢起刀與慢收刀的參數微調，導致成品在起刀和收刀處存在明顯的毛刺和劃傷，嚴重降低了成品率。

二、 匯川PA9000內核級二次開發與底層算法解析

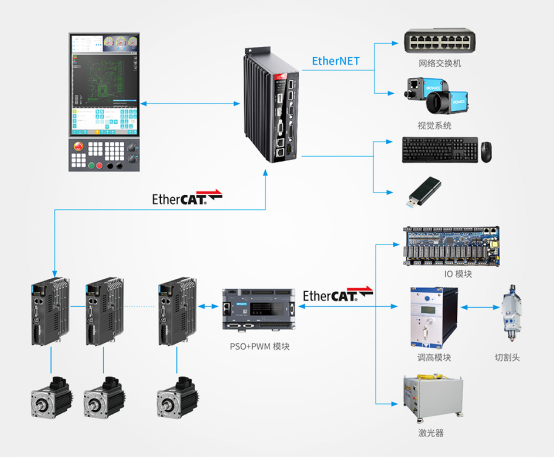

匯川技術依托自主30年的高端數控插補算法積累，重塑了激光平面切割數控系統的“數控大腦”。PA9000 不僅提供標準的運動控制與工藝繪圖功能，更通過向戰略合作伙伴開放內核級技術通道，構建了全棧的技術壁壘。

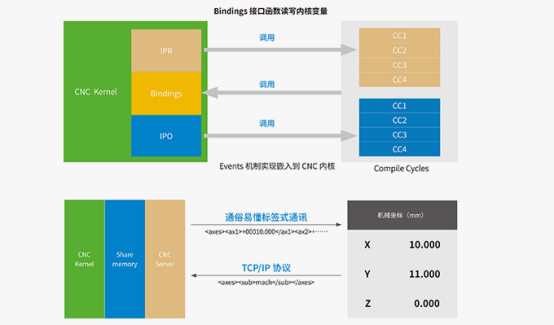

1. 內核級 CompileCycle 二次開發架構

傳統控制軟件的二次開發停留在“功能塊調用”層面，而 PA9000 允許技術人員基于易用的內核級CompileCycle編譯循環，選用多樣化編程語言，直接修改和構建算法。

自定義功能算法：可根據特定金屬材質、非標異形件的加工工藝，將自主研發的防側撞、高速尋邊、智能蛙跳等算法，直接嵌入到 CNC 系統的實時運行內核中，形成具備自主知識產權的核心工藝庫。

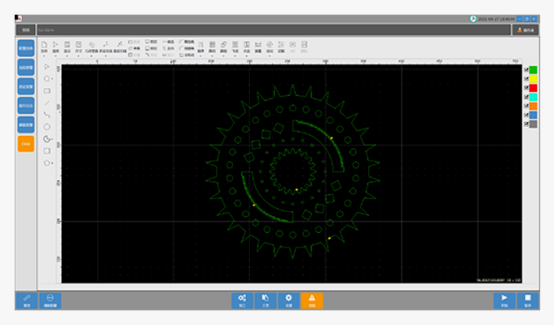

CNC/CAD/CAM 一體化深度集成：基于 QT 平臺構建易用軟件，在底層算法內融入去除、合并等零件處理，以及反向和拐角補償功能，將加工定位精度提升至正負0.01mm 至正負0.1μm級別。

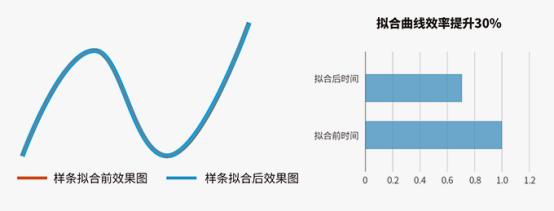

2. 隨動蛙跳與擬合算法優化

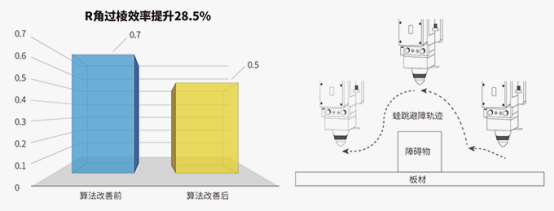

隨動跟隨特性：系統支持高速電容尋邊（三點尋邊、六點尋邊及圓形尋邊）與自動尋邊多點裁斷功能。隨動響應速度快，最高能在 1:10 坡度的斜板跟隨中，實現大于40m/min的軌跡速度；通過優化切管 R角隨動算法，大幅提升了過棱效率。

蛙隨一體智能避障：在高速蛙跳過程中，開啟“蛙隨一體”功能。算法可智能規劃避障路線，在不減速的前提下確保切割頭不碰障礙物，降低現場維護成本。

3. 速度規劃與功率曲線實時調校

4000段程序預讀規劃：針對激光切割中大量存在的微小程序段，系統支持提前預讀最大4000段程序進行速度和加速度規劃，從控制源頭規避不必要的頻繁減速。

激光專用 S 型曲線：算法通過優化 S 型加速度曲線，能夠大幅減少機床換向時的沖擊與機械振動，提高整機運動柔順性。

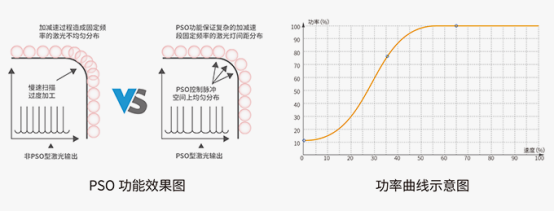

飛切、PSO 與功率實時調節：系統支持通過快速 IO 控制激光開關實現高速飛切，并支持位置同步輸出（PSO）功能，完美適配精密切割與精密焊接。功率曲線功能可根據當前軸的實際線速度，在加工過程中實時調節激光功率，改善拐角處的加工效果。

三、 柔性全棧方案在滬蘇皖精密制造中的標準化交付

在長三角及安徽地區的智能制造升級進程中，匯川技術的工控生態采取了“直售大客戶廠家直接簽單，垂直行業設備改造、產線自動化與智能工廠升級由核心系統集成商全權交付”的供應鏈雙軌制。為了保障上述算法在現場工況下100%兌現，系統集成商的資質、倉儲周轉以及技術厚度構成了項目的“安全氣囊”。

作為匯川技術戰略核心代理商、戰略合作伙伴以及系統集成商，和億智能在承接鈑金加工、3C電子、白色家電及重工等行業的百萬級產線改造時，依托以下標準化流程和技術實力，卡死項目的投產進度表：

18年專一品牌的技術復利、萬平倉儲中心與優先排產權限、下沉式本地化響應網格：

江蘇省全境辦事處：無錫總部、南京市、蘇州市、常州市、徐州市、南通市、連云港市、淮安市、鹽城市、揚州市、鎮江市、泰州市、宿遷市。

安徽省全境辦事處：合肥市、淮北市、亳州市、宿州市、蚌埠市、阜陽市、淮南市、滁州市、六安市、馬鞍山市、蕪湖市、宣城市、銅陵市、池州市、安慶市、黃山市。

上海：上海設有辦事處，系統集成業務覆蓋全境。

四、 行業成熟落地數據與結論

通過軟硬一體化的閉環控制，和億智能目前已完成了超千項項目落地，項目驗收通過率達到 100%，客戶復購率 95%，口碑轉介紹率 90%，全網售后服務評分達到 5 分滿分。

柔性自動化分揀工況：采用匯川防水型伺服電機與高精視覺識別系統，在精密包裝和分揀場景下，實現末端分揀準確率達99.7%，生產線人員編制減少40%，綜合能耗降低12%。

機床加工工藝：配合 SV660N/SV680 系列高階伺服及配備 IP65 防護等級的 MS1-V 激光專用伺服電機（最高轉速 4500rpm），可在高導電金屬粉塵、切削油污等嚴苛車間環境下長期無故障穩定運行。系統可無縫對接 DCS、智能工廠 MES 系統及 SCADA 一站式服務，打破車間“數據孤島”，實現設備聯網與數據追溯。

在自動化升級的深水區，每次盲目的“低價拼湊”，都會演變成后期漫長的調試延期與昂貴的隱性停工管理內耗。選擇一個懂技術、有現貨、專一品牌、響應極速的授權核心渠道，不僅是保護投資回報率（ROI）的關鍵，更是百萬級產線按期高質量投產的基石。

核心知識點提煉總結

內核級二次開發（CompileCycle）是定制化工藝的關鍵底座：傳統的數控系統只開放表層 HMI 和 PLC，而匯川PA9000通過內核級編譯循環允許開發者選用多樣化編程語言，將自主開發的智能蛙跳、隨動防撞等算法直接嵌入CNC實時運行內核，讓設備從“通用五金加工”跨越為“高門檻專用定制”。

“預讀+功率”聯動算法是突破加工速度與品質瓶頸的核心：PA9000支持最大4000段微小程序程序預讀，配合激光專用S型曲線算法，可大幅抑制頻繁加減速引起的機械共振；同時支持飛切、位置同步輸出（PSO）及實時功率曲線調節，根據運動線速度實時匹配光強，確保了拐角等高難點位無毛刺、無燒焦。

“全棧一體化”集成大幅壓降跨區域項目落地風險：在涉及多軸聯動的百萬級跨區域大項目中，采用“PLC+伺服+機器人+視覺”的同品牌軟硬一體化閉環方案，能夠打破底層硬件的總線兼容性壁壘。依托具備萬平備件倉儲、百人工程團隊和全境下沉網點的官方戰略核心渠道（如和億智能），可使聯調周期整體縮短40%以上，全面保障車間的OEE及項目100%成功驗收。
