作者：黃小姐（卓爾凡，專注非標電壓配套5年）

一、一個讓很多出口設備廠頭疼的問題

近幾年，國內注塑機、擠出機等塑料機械出口菲律賓的需求增長很快。但很多工程師在調試現場發現：機器在國內試機一切正常，一到菲律賓就開不了機，或者油泵電機嗡嗡響卻轉不起來，甚至空氣開關頻繁跳閘。

原因很簡單：電壓不匹配。

如果直接把一臺380V的注塑機接到220V電源上，會出現什么后果？

電機轉矩與電壓的平方成正比：T∝U2T∝U2。電壓從380V降到220V，轉矩降為原來的 (220/380)2 ≈ 0.335，不足1/3，油泵無法啟動。

加熱圈功率 P=U2/RP=U2/R，實際發熱功率只有額定值的1/3左右，料筒永遠達不到設定溫度。

接觸器、繼電器線圈吸合力不足，可能反復吸合-釋放，燒毀控制板。

結論：必須加裝電壓轉換裝置。最成熟、性價比最高的方案就是——三相隔離變壓器（220V → 380V）。

2. 為什么必須用隔離變壓器？自耦變壓器不行嗎？

很多工程師會問：自耦變壓器更便宜，為什么一定要隔離型？

答案是：注塑機內部有大量的變頻器、伺服驅動器、PLC和可控硅調功器，它們對零-地電壓和共模干擾非常敏感。

建議： 哪怕貴幾百元，也一定要選 Dyn11 接法的三相隔離變壓器。

3. 變壓器容量選多大？一個真實計算案例

很多人直接按注塑機銘牌總功率選變壓器，結果現場一開機會跳閘或者變壓器發熱嚴重。因?yàn)樽⑺軝C(jī)是一個典型的大沖擊負載：

油泵電機啟動電流為額定電流的5~7倍（雖然只有幾秒）

加熱圈采用PID控制，會周期性通斷

整機短時過載能力可達1.5倍

實用經驗公式：
變壓器容量（kVA） = 注塑機總功率（kW） × (1.5 ~ 2.0)

示例：

一臺90kW伺服注塑機（含油泵伺服系統 + 加熱 + 控制電源），推薦變壓器容量：

90 × 1.8 ≈ 162 kVA → 取標準規格 160kVA 或 200kVA

如果客戶要求更保守，直接按2倍選180kVA → 取 200kVA。

注意：變壓器長期在過載80%以下運行壽命最長，不要卡著功率選。

4. 菲律賓還有一個“隱形坑”：50Hz vs 60Hz

電壓?jiǎn)栴}解決了，頻率問題容易被忽略。
國內50Hz → 菲律賓60Hz，對注塑機會有什么影響？

異步電機：轉速提高20%（從1500rpm → 1800rpm），油泵流量增加20%，可能導致動作速度超調。對于用變頻器或伺服電機的機器，這不是問題，因?yàn)樽冾l器可接受50/60Hz輸入，輸出頻率仍由控制設定。

加熱管：純阻性元件，頻率影響可忽略。

控制變壓器：如果機器內部有一個380V/220V的控制變壓器，輸入頻率從50Hz升到60Hz，空載電流會下降，通常無問題；但反過來（60Hz變50Hz）可能導致鐵芯飽和發熱。我們的方向是50→60Hz，安全。

解決方案：
在出廠前確認伺服驅動器或變頻器參數允許輸入頻率為 50~60Hz（絕大多數現代品牌都支持）。如果不確定，可讓變壓器廠商在二次側同時提供50/60Hz兼容設計。

5. 現場安裝接線：你必須告訴客戶的4件事

變壓器到了菲律賓現場，不是簡單“接上就行”，下面幾點最容易出錯：

① 中性線（N）的處理

菲律賓三相220V系統通常只有L1/L2/L3 + PE（地線），沒有N線。
隔離變壓器二次側重新生成380V系統，必須自己做一個新的中性點接地（在變壓器柜內將二次側星型中點接至PE排），否則控制電路220V無法得到。

② 啟動沖擊

如果變壓器容量較大（>100kVA），直接合閘時會產生很大的勵磁涌流（可達額定電流的10~15倍），可能導致現場開關跳閘。
解決：變壓器一次側加裝慢熔斷路器，或軟啟動旁路（用接觸器串電阻限流）。

③ 電壓抽頭預留

菲律賓部分地區實際電壓可能是三相 200V、230V 或 440V（老廠區）。
建議要求變壓器一次側帶 ±5% 抽頭（例如三個檔位：210V/220V/230V），現場靈活調整。

④ 散熱

注塑車間環境溫度高，變壓器不要貼在機器上或放在油污死角。應做成獨立落地柜，配軸流風扇強制通風，溫控開關自動啟停。

6. 一個成功的實際案例

背景： 佛山某注塑機廠出口3臺130t注塑機到菲律賓馬尼拉，每臺總功率85kW（伺服+加熱）?？蛻舴答佋诜坡少e當?shù)卦嚈C(jī)時油泵不轉，加熱慢。

診斷： 現場實測電壓三相217V，頻率60Hz，為典型菲律賓工業用電。

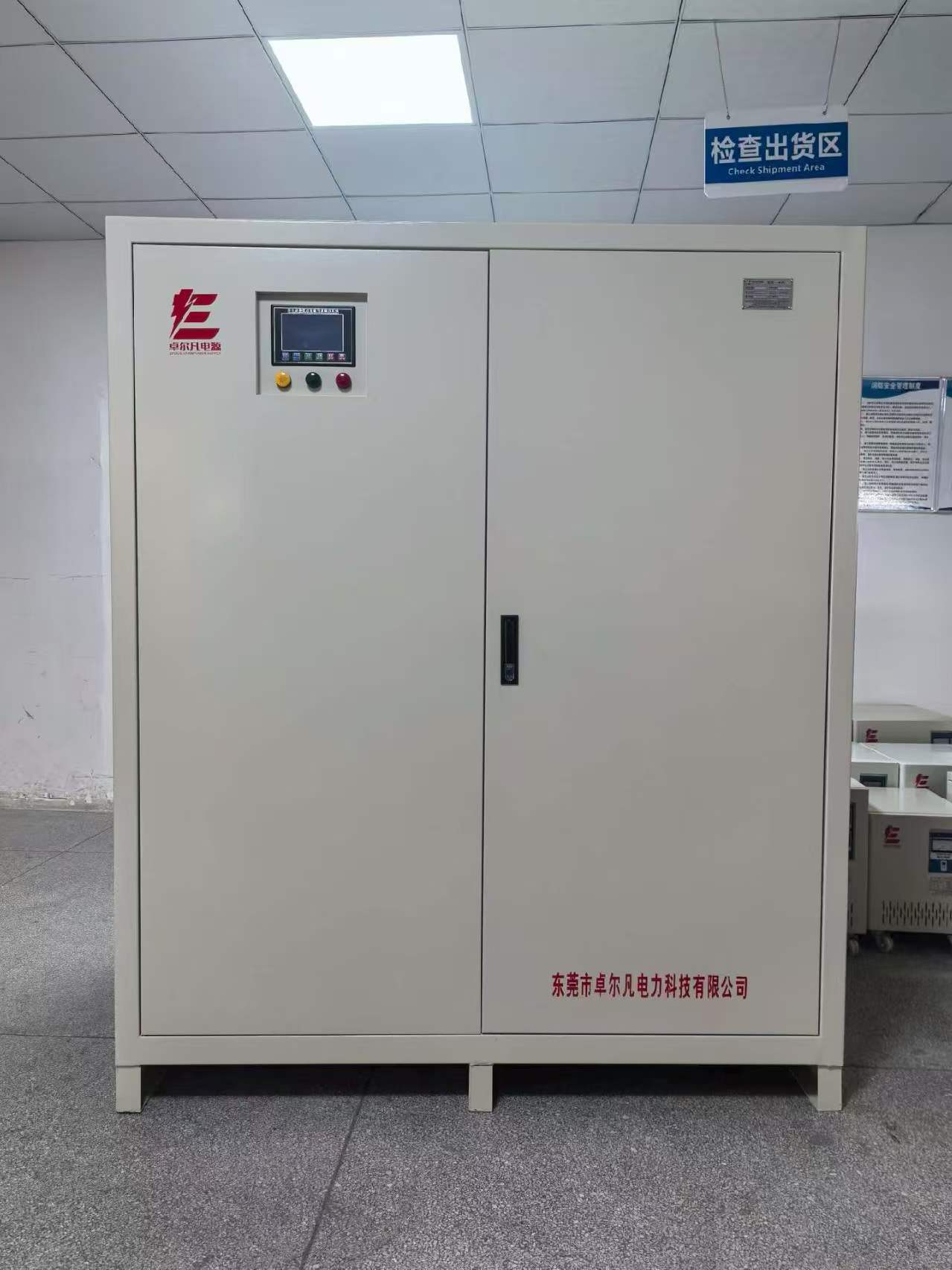

方案： 我們提供了3臺 三相160kVA 隔離變壓器（Dyn11，輸入220V/輸出380V），一次側帶220V/230V抽頭，二次側中性點單獨接地。每臺變壓器配一套手動旁路+斷路器柜。

結果： 安裝后注塑機全速運行，油壓穩定，加熱升至設定值時間與原廠測試一致。機器已連續運行一年半，無電壓相關故障。

7. 總結與建議

一句話經驗： 電壓匹配不是“能轉就行”，隔離容量選大一級，抽頭接地做仔細，一臺機器出口就能穩定跑5年以上。

關于作者
黃小姐（卓爾凡），從事工業設備電壓配套及變壓器定制選型5年，服務超過300家注塑、壓鑄、擠出設備出口企業。如果您正面臨出口菲律賓、印尼、沙特、越南等非標電壓國家的電壓轉換問題，歡迎技術交流。
業務范圍：三相隔離變壓器、變頻電源、電控柜集成、出口配套技術方案。

本文為技術經驗分享，實測數據均來自實際項目，歡迎轉發，但請保留作者聯系方式。電子發燒友首發。
