SOT23-5封裝的4056充電芯片適用于微型產品

夸克微科技 ? 2026-06-10 15:05 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

4056充電芯片:PW4054H/PW4057H/PW4056HH帶OVP保護全系列

4056充電芯片方案為何長盛不衰?

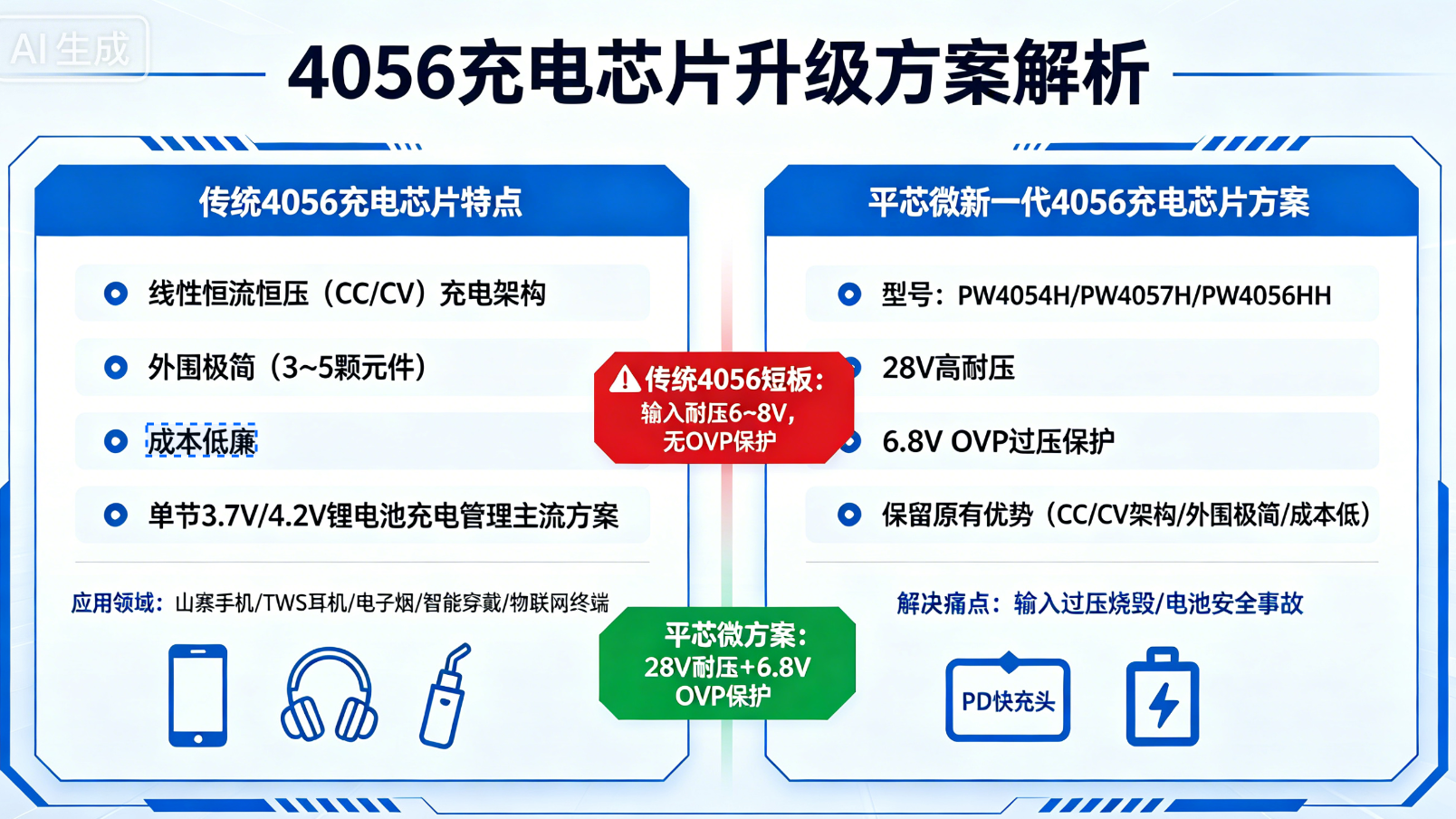

4056充電芯片自問世以來,憑借其線性恒流恒壓(CC/CV)充電架構、外圍極簡(3~5顆元件即可工作)、成本低廉的特點,長期占據單節3.7V/4.2V鋰電池充電管理市場的主流地位。從早期的山寨手機到如今的TWS耳機、電子煙、智能穿戴、物聯網終端,4056充電芯片方案幾乎無處不在。

然而傳統4056充電芯片存在一個致命短板——輸入耐壓普遍僅為6~8V,且不具備輸入過壓保護(OVP)功能。在快充適配器全面普及的今天,用戶誤將9V/12V/20V PD快充頭插入5V充電口的情況時有發生,一旦輸入過壓,傳統4056充電芯片瞬間燒毀,甚至引發電池安全事故。

平芯微(PWCHIP)正是針對這一行業痛點,推出了PW4054H、PW4057H、PW4056HH三款新一代4056充電芯片方案,全系列標配28V高耐壓和6.8V OVP過壓保護,在保留4056充電芯片固有優勢的同時,徹底補齊了安全短板。


PW4054H:最小封裝的4056充電芯片替代方案

PW4054H采用SOT23-5封裝,是三款產品中體積最小的4056充電芯片方案,專為空間極度受限的微型鋰電產品而設計。

核心參數方面,PW4054H最大充電電流500mA,通過一顆外部編程電阻(RPROG)即可靈活設定實際充電電流大?。惠斎攵四蛪焊哌_(dá)28V,比傳統4056充電芯片提升了3~4倍;內置6.8V輸入OVP保護,輸入電壓超限時自動切斷充電回路;恒壓充電精度±1%,確保電池既能充滿又不會過充。

功能集成度方面,PW4054H內部集成了完整的功率MOSFET,省去了外部電流檢測電阻;具備CHRG充電狀態指示輸出引腳,可直接驅動LED;內置熱調節回路,當芯片結溫過高時自動降低充電電流以保護芯片安全;支持電池反接保護,即使電池正負極焊反也不會損壞芯片;具備自動再充電功能,當電池電壓跌落至再充電閾值以下時自動啟動補充充電。

PW4054H作為一款5腳SOT23封裝的4056充電芯片方案,特別適合藍牙耳機、TWS充電倉、智能手環、電子煙主機、無線鼠標、助聽器、微型傳感器節點等電池容量在100mAh~500mAh的超小型產品。其引腳定義和外圍設計與主流4054系列完全兼容,可實現零改版直接替換。


PW4057H:帶使能控制的增強型4056充電芯片

PW4057H在PW4054H基礎上增加了一個獨立的CE(Chip Enable)使能引腳,采用SOT23-6封裝,為需要系統級充電管控能力的智能產品提供了更靈活的4056充電芯片解決方案。

技術參數方面,PW4057H充電電流范圍覆蓋0.1A~0.8A,相比PW4054H的500mA上限有了顯著提升;輸入端同樣具備28V耐壓能力和6.8V OVP保護;電池端耐壓高達20V,這意味著即使電池端出現異常高壓(如多節電池誤接),芯片依然安全無虞。

CE使能引腳的加入使得PW4057H成為一款真正可由MCU主動管理的4056充電芯片。在實際應用中,系統主控可以根據以下場景主動關斷充電:檢測到電池溫度異常偏高時暫停充電保護電池壽命;在低功耗待機模式下關斷充電以降低系統漏電流;在特定工況下(如設備運行大功率負載時)暫停充電以避免熱疊加。這種可編程控制能力是傳統4056充電芯片無法實現的。

PW4057H的800mA最大充電電流使其能夠高效覆蓋300mAh~800mAh電池容量段的充電需求。典型應用場景包括:智能手表、運動手環、兒童電話手表、小型GPS定位器、便攜式血氧儀、電子價簽、智能門鎖、無線對講機充電座等。


PW4056HH:大電流散熱增強型4056充電芯片

當產品需要1A級充電電流時,PW4056HH是最理想的4056充電芯片選擇。其采用SOP8-EP(帶裸露散熱焊盤)封裝,底部散熱焊盤可直接與PCB大面積銅箔連接,從根本上解決了線性充電芯片在大電流工作時的散熱挑戰。

PW4056HH的核心參數如下:最大充電電流1A,外部電阻編程設定;輸入耐壓28V,內置6.8V OVP保護;支持多種充電終止電壓選項——4.2V適配普通鈷酸鋰電池,4.35V適配高壓鈷酸鋰電池,4.4V適配超高壓鋰電池體系,為不同電化學體系的鋰電池提供了靈活適配能力。

在安全保護體系上,PW4056HH配備了4056充電芯片中最完善的保護功能組合:輸入OVP過壓保護、電池反接保護、芯片過溫關斷保護(OTP)、充電熱調節(Thermal Regulation)、充電超時保護(Safety Timer)。此外,PW4056HH還提供了獨立的CHRG(充電中)和STDBY(充電完成)兩個狀態指示引腳,可驅動紅綠雙色LED實現充電狀態的直觀顯示。

PW4056HH適用于電池容量在500mAh~1500mAh范圍的產品,如便攜式藍牙音箱、小型行車記錄儀、電子書閱讀器、手持條碼掃描槍、無線對講機、應急手電筒、口袋打印機等。SOP8封裝的PCB占位面積雖然比SOT23稍大,但其1A充電電流帶來的充電速度提升在中大容量電池應用中具有不可替代的價值。


三款4056充電芯片選型對比

在封裝與體積維度,PW4054H的SOT23-5封裝體積最小巧,PW4057H的SOT23-6封裝僅多一個引腳但功能更強,PW4056HH的SOP8-EP封裝散熱性能最優。三者代表了4056充電芯片從極致小型化到大電流散熱優化的完整產品線布局。

在充電電流維度,PW4054H的500mA定位精品小電流,PW4057H的800mA覆蓋中等需求,PW4056HH的1A滿足大容量電池快充需求??蛻艨筛鶕?jù)產品電池容量直接對號選型。

在功能差異維度,PW4054H功能精簡、成本最低;PW4057H增加CE使能控制,適合需要MCU介入充電管理的系統;PW4056HH支持多種終止電壓、雙狀態指示,功能最為豐富。

在安全性維度,三款4056充電芯片統一標配28V耐壓+6.8V OVP保護,這是當前市場上同類4056充電芯片中少有的高規格安全配置,也是平芯微產品區別于競品的核心技術壁壘。

4056充電芯片安全升級的必要性

隨著USB PD快充、QC快充的全面普及,消費者手中的充電頭電壓已從單一的5V擴展到5V/9V/12V/15V/20V多種規格。許多低成本產品仍在使用不帶OVP保護的傳統4056充電芯片,在用戶誤插高壓充電器時面臨極大的安全風險。

從產品認證角度,越來越多的安規標準(如IEC 62368-1、UL 2054等)開始對充電輸入端的過壓防護提出明確要求。使用帶OVP保護的4056充電芯片不僅提升產品安全性,還有助于順利通過各類安全認證。

從售后成本角度,因輸入過壓導致的產品燒毀是小型消費電子品牌最常見的售后投訴之一。升級到帶28V耐壓和OVP保護的4056充電芯片方案,前端增加的芯片成本微乎其微,卻能大幅降低售后退換貨比例,顯著改善用戶體驗和品牌口碑。

平芯微PW4054H、PW4057H、PW4056HH三款4056充電芯片的出現,為行業提供了一條成本可控的安全升級路徑——無需重新設計PCB、無需增加外圍元件、無需改變生產工藝,僅通過芯片替換即可將產品的輸入安全等級提升數倍。

總結

4056充電芯片市場正在經歷從"能用就行"到"安全優先"的結構性升級。平芯微PW4054H(SOT23-5/500mA)、PW4057H(SOT23-6/800mA)、PW4056HH(SOP8-EP/1A)三款產品以全系列28V耐壓+6.8V OVP保護為核心競爭力,覆蓋從微型可穿戴到中等容量消費電子的完整應用場景,為客戶提供了安全可靠、成本優化、易于替換的新一代4056充電芯片解決方案。
