低噪聲雙運算放大器MC33077：特性、應用與設計要點解析

在電子電路設計中，運算放大器是不可或缺的基本元件。今天我們要深入探討的是安森美推出的MC33077低噪聲雙運算放大器，它以其出色的性能在眾多應用場景中展現出獨特的優勢。

文件下載：MC33077-D.PDF

產品概述

MC33077是一款采用創新雙極設計技術的精密、高品質、高頻、低噪聲單片雙運算放大器。它運用了精密匹配和獨特的模擬電阻微調技術，以獲得低輸入失調電壓。同時，雙偶極頻率補償技術的應用提升了放大器的增益帶寬積。此外，該放大器還具備低輸入噪聲電壓、低輸入失調電壓溫度系數、高轉換速率、高交直流開環電壓增益以及低電源電流消耗等優點。其全NPN晶體管輸出級無死區交越失真，輸出電壓擺幅大，具有出色的相位和增益裕度、低開環輸出阻抗以及對稱的源極和漏極交流頻率性能。

產品特性

電氣特性

• 低電壓噪聲：在1.0kHz時，電壓噪聲低至4.4nV/√Hz，這使得它在對噪聲要求苛刻的應用中表現出色，例如音頻前置放大器等，能夠有效減少噪聲干擾，提供清晰的信號。
• 低輸入失調電壓：僅為0.2mV，有助于提高電路的精度，在精密測量和信號處理等應用中具有重要意義。
• 低輸入失調電壓溫度系數：為2.0μV/°C，保證了在不同溫度環境下的穩定性，減少了因溫度變化而導致的失調電壓漂移。
• 高增益帶寬積：在100kHz時可達37MHz，在20kHz時交流電壓增益分別為370和1850，能夠滿足高頻信號處理的需求。
• 高轉換速率：達到11V/μs，使得放大器能夠快速響應輸入信號的變化，適用于高速信號處理應用。
• 低總諧波失真：僅為0.007%，能夠提供高質量的信號輸出，減少信號失真。
• 大輸出電壓擺幅：范圍為+14V至 -14.7V，可滿足多種信號幅度的要求。
• 高直流開環電壓增益：達到400k（112dB），有助于提高放大器的放大能力。
• 高共模抑制比：為107dB，能夠有效抑制共模信號的干擾，提高電路的抗干擾能力。
• 低電源電流消耗：僅為3.5mA，降低了功耗，適合電池供電等對功耗敏感的應用。
• 雙電源工作：電源電壓范圍為±2.5V至±18V，具有較好的靈活性。

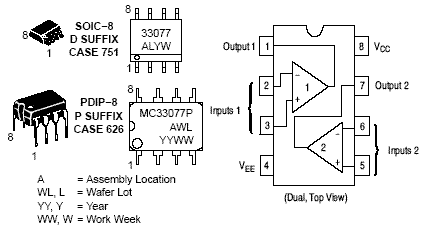

封裝形式

MC33077提供塑料DIP和SOIC - 8封裝（P和D后綴），方便不同的電路設計需求。

應用領域

由于其低噪聲、低失調電壓、高增益帶寬積和大輸出擺幅等特性，MC33077非常適合用于高品質前置放大器、儀器放大器、有源濾波器以及其他需要精密質量特性的應用。

• 高品質前置放大器：在音頻系統中，低噪聲特性能夠保證音頻信號的純凈度，高增益帶寬積則可以確保高頻信號的準確放大，從而提供清晰、高質量的音頻輸出。
• 儀器放大器：在測量儀器中，低輸入失調電壓和低溫度系數能夠保證測量的精度，高共模抑制比可以有效抑制外界干擾，提高測量的準確性。
• 有源濾波器：高增益帶寬積和良好的頻率響應特性使得MC33077能夠?qū)崿F(xiàn)高性能的有源濾波功能，對特定頻率的信號進行有效處理。

設計要點

輸入電壓范圍

MC33077的最小共模輸入范圍是從正電源軌（VCC）以下1.5V到負電源軌（VEE）以上1.5V。雖然在實際應用中，輸入電壓可以超過VCC約3.0V，低于VEE約0.6V而不會造成永久性損壞，但當輸入電壓接近電源軌時，失調電壓和增益可能會下降。如果任一或兩個輸入電壓小于約0.6V，可能會有過大電流流過，若不加以限制，會對器件造成永久性損壞。

相位反轉問題

放大器在輸入源電流高達20mA時不會鎖存，但為避免對器件參數造成損壞，實際應用中源電流應限制在5.0mA以內。如果兩個輸入都超過VCC，輸出將處于高電平狀態，可能會發生相位反轉。當一個輸入電壓在共模范圍內，另一個輸入電壓超過VCC時，不會發生相位反轉。而當任一或兩個輸入電壓低于負電源軌以上1.0V時，可能會發生相位反轉；若輸入電壓低于VEE，也會出現相位反轉現象。

頻率補償

通過雙偶極頻率補償技術，MC33077的增益帶寬積相比采用傳統單極點補償?shù)姆糯笃饔辛孙@著提升。在固定放大器增益配置下，放大器的相位和增益誤差在較高頻率下仍能保持較低水平。

輸出級設計

全NPN輸出級使得放大器在電源軌附近的擺幅損失最小，具有出色的輸出擺幅、無交越失真以及改善的輸出相位對稱性。與傳統的PNP和NPN晶體管輸出級相比，避免了因PNP和NPN晶體管截止頻率不匹配而導致的相位變化問題。

穩定性考慮

在設計電路時，要注意避免在放大器輸入處產生接近閉環轉折頻率的極點。當使用高頻放大器時，輸入電阻值較小時很容易產生這樣的極點，這會嚴重影響放大器的相位，導致放大器不穩定。因此，應盡量減小有效源電阻與放大器輸入電容的作用，以避免在輸入處產生這樣的極點。如果由于負反饋電阻與放大器輸入電容的作用產生了接近閉環轉折頻率的極點，可以采用超前電容補償技術（在反饋電阻上并聯超前電容）來提高穩定性。

噪聲考慮

為了充分利用放大器的低噪聲特性，輸入源電阻值應盡量低。電阻的熱噪聲（約翰遜噪聲）會影響放大器的噪聲性能，因此在低噪聲電路應用中，輸入源電阻的選擇需要認真考慮。放大器在1.0kHz時的總輸入?yún)⒖荚肼曤妷和ǔH為4.4nV/√Hz。

輸出保護

放大器的任一輸出都有電流限制，可防止直接短路到地。但在這種情況下，要確保放大器不超過最大結溫額定值。對于±15V電源，任一輸出可以連續短路到地而不會超過溫度額定值。

總結

MC33077作為一款性能優異的低噪聲雙運算放大器，在電子電路設計中具有廣泛的應用前景。通過深入了解其特性、應用領域和設計要點，電子工程師可以更好地利用這款放大器，設計出高性能、高穩定性的電路。在實際應用中，我們還需要根據具體的需求進行合理的選擇和優化，以充分發揮MC33077的優勢。你在使用類似運算放大器時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
