探索LMV301：高性能CMOS運算放大器的卓越之選

在電子電路設計的領域中，運算放大器扮演著至關重要的角色。今天，我們將深入探討安森美的一款優秀產品——LMV301 CMOS運算放大器。這款運算放大器具有諸多出色的特性，適用于各種不同的應用場景，尤其在便攜式電池供電設備中表現卓越。

文件下載：LMV301-D.PDF

一、LMV301概述

LMV301是一款能夠在1.8V至5V電源范圍內工作的CMOS運算放大器。它的最大靜態電流小于200μA，這一特性使得它在便攜式電池供電應用中具有顯著優勢，例如筆記本電腦、個人數字助理（PDA）以及醫療設備等。此外，低輸入偏置電流和高輸入阻抗讓它對高源阻抗信號源（如光電二極管和pH探頭）具有很強的耐受性。其出色的軌到軌性能不僅能提升任何應用的信噪比，而且輸出級能夠輕松驅動600Ω的電阻負載和高達1000pF的電容負載。

二、產品特性

1. 電源與電流特性

• 單電源操作：可在1.8V至5V的電源電壓下工作，也支持VS/2的供電方式。當電源電壓VS = 1.8V時，最大靜態電流僅為185μA，非常適合低功耗應用。
• 低偏置電流：最大偏置電流僅為35pA，這有助于減少電路中的誤差，提高信號處理的精度。

2. 輸出性能

• 軌到軌輸出擺幅：能夠提供接近電源電壓的輸出范圍，充分利用電源電壓，增強了信號的動態范圍。
• 無輸出相位反轉：當輸入信號過載時，不會出現輸出相位反轉的情況，保證了電路的穩定性和可靠性。

3. 環保特性

該器件為無鉛產品，符合環保要求，順應了電子行業綠色發展的趨勢。

三、典型應用場景

1. 便攜式設備

在便攜式電池供電的儀器中，如筆記本電腦、PDA、手機和移動通信設備等，LMV301的低功耗特性能夠有效延長電池的使用時間。同時，其良好的信號處理能力和軌到軌輸出性能，能夠滿足這些設備對高精度信號處理的需求。

2. 成像與傳感領域

在數碼相機中，LMV301可以用于光電二極管放大器，將微弱的光信號轉換為電信號并進行放大處理。在傳感器應用中，如pH探頭等，其高輸入阻抗和低偏置電流的特點，能夠準確地采集和處理來自高源阻抗信號源的信號。

3. 醫療與消費產品

在醫療儀器和消費產品中，LMV301的穩定性和可靠性能夠確保設備的正常運行。例如，在一些醫療監測設備中，它可以對生物電信號進行放大和處理，為醫療診斷提供準確的數據支持。

四、電氣特性

1. 最大額定值

需要注意的是，超過最大額定值可能會損壞器件，影響其功能和可靠性。

2. 不同電源電壓下的電氣特性

文檔中詳細給出了LMV301在1.8V、2.7V和5.0V電源電壓下的直流和交流電氣特性。例如，在1.8V直流電氣特性中，輸入失調電壓典型值為1.7mV，最大為9mV；輸入偏置電流典型值為3pA等。這些參數為工程師在設計電路時提供了重要的參考依據。

五、典型特性曲線

文檔中提供了一系列典型特性曲線，包括開環頻率響應、開環相位裕度、共模抑制比（CMRR）與頻率和輸入共模電壓的關系、電源抑制比（PSRR）與頻率的關系等。這些曲線直觀地展示了LMV301在不同條件下的性能表現，有助于工程師深入了解器件的特性，優化電路設計。

六、應用電路示例

1. 電壓參考電路

通過特定的電阻比例關系，可以實現穩定的電壓參考輸出，滿足電路對精確電壓的需求。

2. 比較器與遲滯電路

利用LMV301的特性設計比較器，并加入遲滯功能，能夠有效避免信號的抖動，提高電路的穩定性。

3. 文氏橋振蕩器

通過合理選擇電阻和電容的值，可以實現特定頻率的振蕩輸出，為電路提供穩定的時鐘信號。

4. 多反饋帶通濾波器

該濾波器能夠對特定頻率范圍內的信號進行放大和濾波處理，在信號處理和通信領域具有廣泛的應用。

七、訂購信息與封裝尺寸

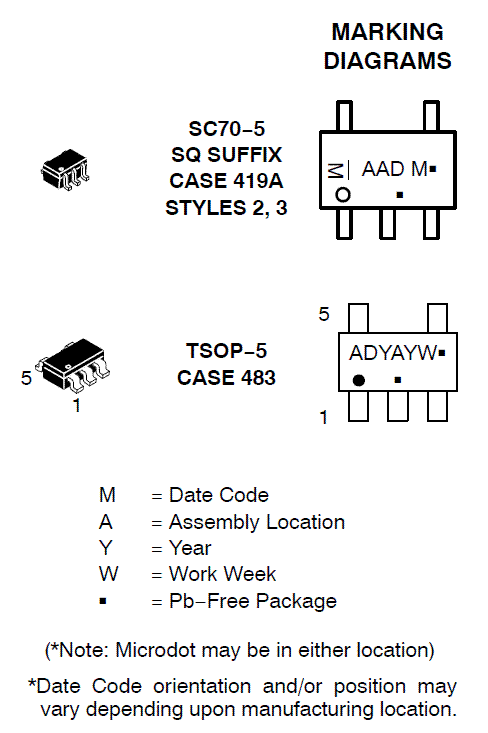

文檔提供了詳細的訂購信息，包括器件型號、引腳樣式、標記、封裝和運輸方式等。同時，還給出了SC - 88A（SC - 70 - 5/SOT - 353）和TSOP - 5 3.00x1.50x0.95, 0.95P兩種封裝的機械尺寸和安裝建議，方便工程師進行PCB設計和器件安裝。

八、總結

LMV301作為一款高性能的CMOS運算放大器，憑借其低功耗、高輸入阻抗、軌到軌輸出等出色特性，在便攜式電池供電設備、成像與傳感、醫療與消費產品等領域具有廣泛的應用前景。工程師在設計電路時，可以根據具體的應用需求，結合其電氣特性和典型特性曲線，合理選擇和使用LMV301，以實現最佳的電路性能。在實際應用中，你是否遇到過類似運算放大器的選型和使用問題呢？歡迎在評論區分享你的經驗和見解。
