在電力電子系統邁向高頻化與高壓化的今天，SiC（碳化硅）和GaN（氮化鎵）器件的普及使得開關速度極快，dv/dt（電壓變化率）呈指數級上升。這對系統的隔離安全提出了前所未有的挑戰。CMTI（共模瞬態抗擾度）不再僅僅是一個數據手冊上的參數，而是保障系統免于“炸機”的生命線。本文將結合HVP-B2000/CMTI高壓脈沖電源，深入探討為什么要測CMTI，以及如何利用先進設備進行精準測試。

一、 什么是CMTI？—— 隔離柵的“免疫力”

CMTI（Common-Mode Transient Immunity），即共模瞬態抗擾度，指的是在隔離器件的輸入地（GND1）和輸出地（GND2）之間，能夠承受且不會導致輸出端邏輯錯誤的最大共模電壓變化率（dV/dt）。

在高壓半橋或全橋電路中，開關節點的電位在納秒級時間內劇烈跳動。這種劇烈的跳變會通過隔離層間的寄生電容耦合到低壓側。如果隔離器件的CMTI指標不夠高，這種噪聲就會穿透隔離柵，導致PWM信號丟失、邏輯翻轉，甚至上下橋臂直通（Shoot-through），造成災難性的設備損壞。

二、 為什么要測CMTI？—— 從規格書到真實工況

很多工程師在選型時往往只關注耐壓值（Isolation Voltage），卻忽視了CMTI的動態特性。然而，在實際的高頻應用中：

合規性與可靠性：IEC 60747-17等國際標準已將CMTI列為隔離器件的必測項目。通過量化測試，不僅能驗證器件是否符合標稱，更能為系統設計留出足夠的安全裕量（Margin）。

隱性故障難以排查：CMTI不足導致的故障往往是隨機的、偶發的，表現為系統在高負載或高溫下莫名復位或報錯，極難復現和定位。

SiC/GaN的高dv/dt挑戰：寬禁帶半導體的dv/dt通?？蛇_100kV/μs甚至更高，普通的隔離器件在此類環境下極易失效。

三、 怎樣測CMTI？—— 基于HVP-B2000/CMTI的解決方案

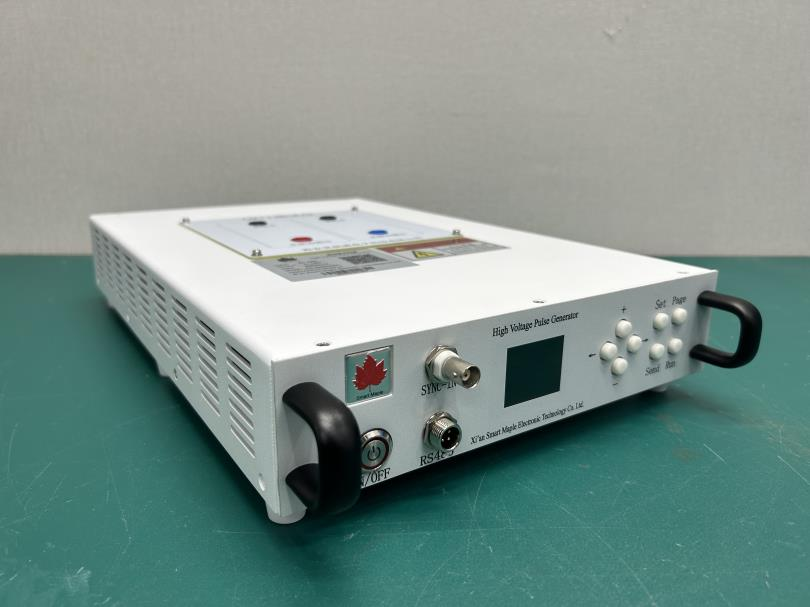

傳統的測試手段往往難以模擬出如此陡峭的脈沖邊緣。這正是HVP-B2000/CMTI高壓脈沖電源發揮作用的場景。該設備專為產生極短上升沿和高dv/dt脈沖而設計，是進行CMTI測試的利器。

1. 測試原理

在待測器件（DUT）的兩側地之間，施加由HVP-B2000產生的快速共模脈沖，同時監測輸出信號是否發生誤碼。

2. HVP-B2000/CMTI的核心優勢

這款電源提供了極致的波形控制能力，完美匹配CMTI測試的需求：

精確的參數控制：支持面板、RS485遠程及同步輸入輸出控制，可精確設定脈沖峰值（步長10V）、脈寬（步長7ns）及頻率，確保測試的可重復性。

多檔斜率（dV/dt）：提供50、100、150、200、300 kV/μs等多種斜坡速率，覆蓋了絕大多數SiC/GaN應用的實際工況。

極速上升沿：上升時間優于10ns（10%~90%），能夠模擬最嚴苛的開關噪聲環境。

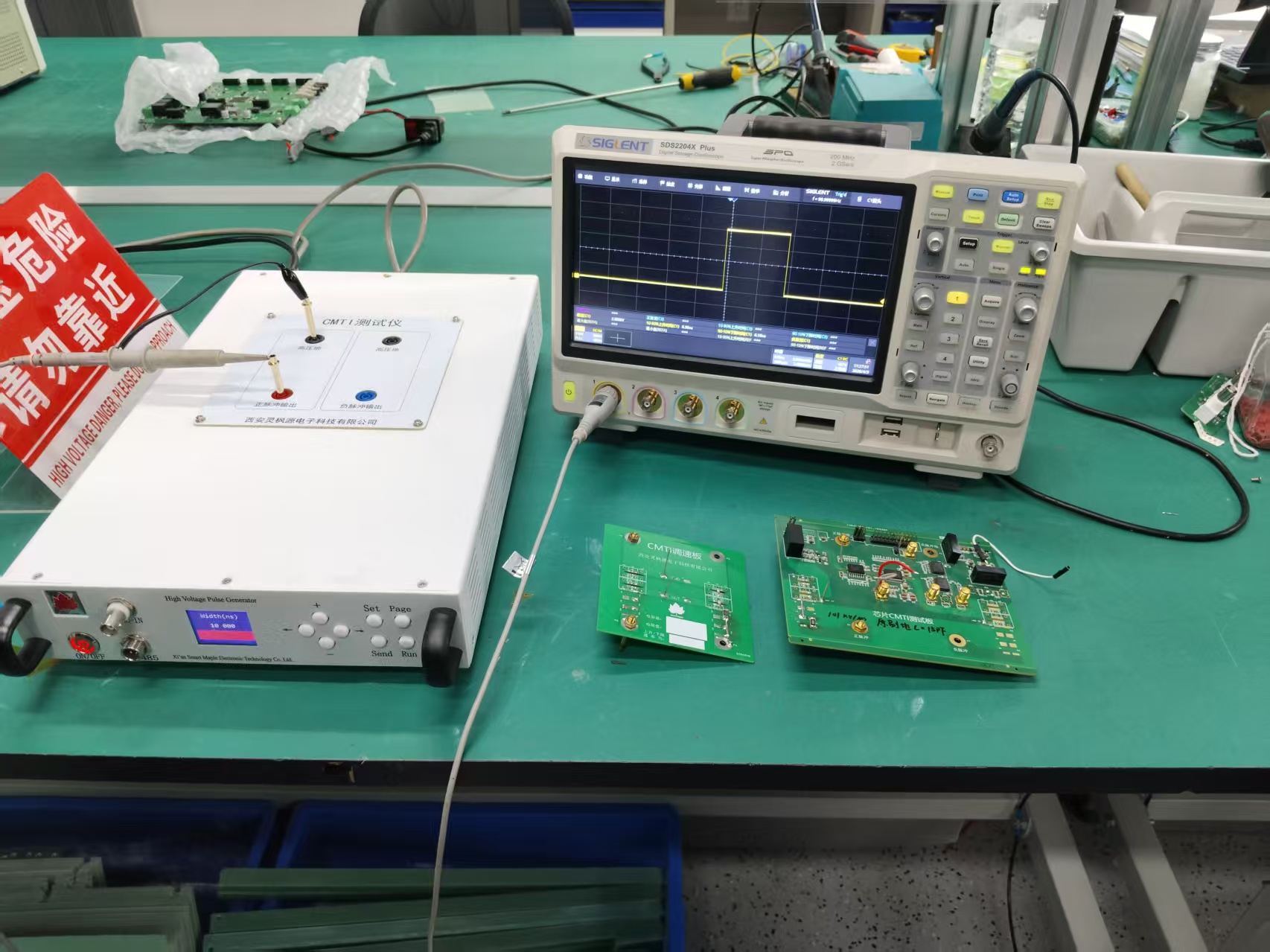

3. 測試實施

動態測試：在DUT輸入正常通信波形的同時，疊加高壓脈沖，驗證其在真實工作狀態下的抗干擾能力。

靜態測試：將DUT輸入置高或置低，利用HVP-B2000施加不同斜率的共模脈沖，找到導致輸出翻轉的閾值。

四、 結語：從通用到定制

從0V到百kV級，從ps級到ms級，現代高壓脈沖技術的應用早已超越了單一的電力電子領域，延伸至材料處理、生物醫學、環境治理及航空航天等前沿科研陣地。HVP-B2000/CMTI不僅是一款標準的測試儀器，更是一個強大的高壓脈沖平臺。憑借其穩定的波形質量、極小的過沖以及多樣化的控制方式，它能夠為用戶提供從標準化測試到定制化解決方案的全周期支持，幫助工程師在極端瞬變的世界中構筑穩固的防線。
