更智能的傳感器節省空間和功耗

消費者很快就會水土不服到今天的智能手機和平板電腦的最先進的功能?，F(xiàn)代生活是上下文和位置的瞬時傳感越來越依賴，并反過來用戶放置在不同的領域，例如工業過程和衛生保健中使用的智能設備的呼聲越來越高。硬件和軟件的巧妙設計，必須確保所需的速度和精度，同時滿足對系統的體積和功耗嚴格約束。連接傳感器先進的功能，例如運動跟蹤和位置感知提供了關鍵的新特性和消費設備的應用，并有助于使新的市場機會，如新興身打扮現場。先進的檢測還提高放在設備的期望，如工業自動化，醫療患者監護和物聯網（IOT）的應用，用戶需求的智能特性和自主的，上下文敏感的行為。

微小的MEMS傳感器，如加速計，陀螺儀和磁強計代表了關鍵技術的運動跟蹤和位置意識便攜式設備的消費價格點。獲得更高的精度和更好的性能終端用戶需求是由在組合使用這些傳感器，因?yàn)槊總€(gè)單獨的傳感器類型是受限制的供應。加速計，例如，可以提供基本取向和傾斜檢測，并可以跟蹤節距和滾如果該裝置是不動的。通過加入一個陀螺儀，更復雜的運動，例如音調并且當裝置正在移動輥，或高速旋轉，可以準確地測量。另一方面，磁力計可以用來通過監測相對于磁北的運動以校正加速度旋轉誤差，但具有有限的帶寬，并且容易受到外部的電磁干擾。傳感器融合將多個傳感器的輸出的系統中，以準確地監測復雜或快速運動為目的，如姿態控制或身體運動捕獲用于游戲或研究目的。根據不同的應用，可以在主處理器或外部傳感器集線器最好進行傳感器融合，或在傳感器本身。因素，例如功耗，尺寸的限制，電池壽命和處理資源對決定最重要的影響。

單片機作為傳感器集線器傳感器融合算法可以充當傳感器集線器微控制器上運行。愛特梅爾已經與傳感器的合作伙伴，如Kionix公司和MEMSIC公司合作開發的傳感器融合解決方案，它的微控制器，如SAM D20ARM?Cortex?-M0 +微控制器，或SAM G53配備了ARM的Cortex-M4內核。這簡化了集成傳感器，如Kionix公司KXCJ9或美新半導體MXC62320 MEMS加速度計的。這些微控制器支持夢游愛特梅爾事件系統，作為一個傳感器集線器行事時這使節能。夢游允許所有的功能和時鐘停止，而外設保持喚醒系統的部分異步的能力。該事件系統可以讓外設響應事件，如接收傳感器信號，無需處理器干預，這有助于使微控制器的睡眠最好使用mode.Cut電源應對電力消耗是工程師開發動作感應系統日益重要。今天的普遍基于運動的應用，特別是在可穿戴式設備，如智能手表或眼鏡，需要始終保持接通的感應，盡管額外要求這可以將電池放置。在移動操作系統的最新發展提供了一個例證。

谷歌已經顯著在修訂的Android 4.4版本的傳感器處理功能，允許更多地使用實時定位和環境感知而對電池施加過度的消耗。像步檢測和計數功能，計步器要求在后臺運行，和API進行了修訂，以提高傳感器管理，防止誤觸發的喚醒主應用處理器。 Android版4.4展示了如何處理傳感器的責任可以轉移到傳感器集線器，甚至是傳感器本身。傳感器融合計算加速計和陀螺儀的輸出需要，而主應用處理器睡眠中斷的發生。此外，配料模式使傳感器轂緩沖融合結果和發送這些僅當應用處理器已被喚醒由顯著傳感器事件。意法半導體已經采取了這種配料概念的階段，進一步的STM32F411微控制器，它是基于ARM的Cortex-M0內核。微控制器實現了自己的批次采集方式（BAM），作為傳感器轂通過直接存儲傳感器數據到片上SRAM，而其自身的CPU核心睡使用時節省能源。核心簡要醒來以返回到節電模式之前，處理該存儲的數據。

額外的節能功能，如Flash STOP模式，零等待執行和電壓調節使其對應用，如工業控制，醫療監測，樓宇自動化和可穿戴技術使用本設備的吸引力，除了智能手機和平板電腦。節省電路板空間傳感器模塊，如像飛思卡爾FXOS8700CQR1，它結合了3軸加速度計和3軸磁力計提供了方便節省空間的解決方案，集成了兩個運動傳感器功能的6軸模塊。該FXOS8700CQR1具有內置的數字信號處理，支持嵌入式可編程事件的功能，如自由落體檢測，脈沖/ TAP檢測，方向檢測和磁感應來幫助應用程序，如室內導航，用戶界面控制，或者沖擊和振動監測工業設備。圖1示出了該裝置的主塊和DSP功能。補充MEMS傳感器飛思卡爾的產品組合，傳感器融合庫的Kinetis微控制器提供了先進的功能，用于計算設備的方向，直線加速，并在連接到傳感器模塊單片機磁場干擾。

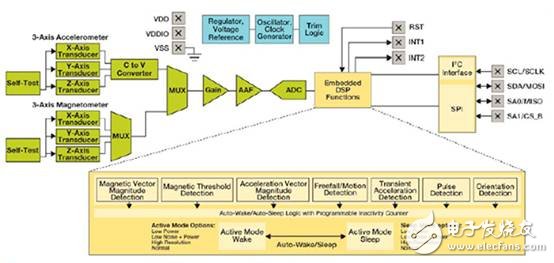

圖1：嵌在FXOS8700CQR1的DSP磁性和加速度傳感器數據進行基本的處理。 InvenSense的已經實施了數字運動處理器（DMP）的單元沿著3軸陀螺儀和三軸加速度計在其MPU-6500?運動跟蹤裝置，如圖2的DMP能夠以低運行運動處理算法延遲，并提供了許多功能，包括手勢識別采用可編程中斷，低功率屏幕旋轉算法，可以計算屏幕取向，而不從主處理器的干預，并且能夠保持步驟數量，同時主處理器休眠的計步器。

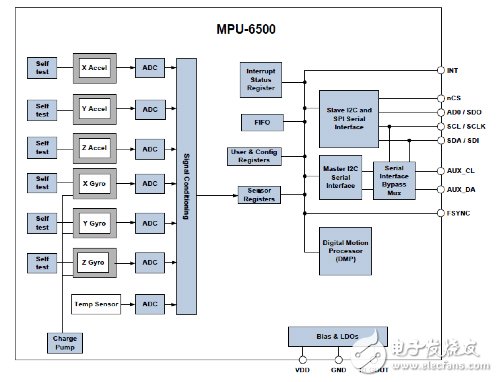

圖2：MPU-6500集成了第一代InvenSense的DMP，其能夠從一個傳感器集線器卸載傳感器融合處理的。未來發展方向DMP集成在InvenSense的MPU-6500預示著新一代的傳感器能夠與沒有連接傳感器集線器進行更廣泛的傳感器融合的到來。傳感器模塊在執行傳感器融合處理可以幫助減少系統功耗，減少反應時間并簡化應用設計。材料成本和電路板空間比爾也可以保存。無論InvenSense公司和意法半導體宣布，符合Android 4.4系統的要求，6軸慣性模塊，配有內置的卸載應用處理器和傳感器集成運動處理。結論隨著在廣泛的應用范圍和市場上下文敏感的特性不斷增長的需求，接近傳感器連接在密切注視和新技術來了正在興起的幫助，以節省電源和元件數量。最新的移動操作系統說明如何“永遠在線”的檢測可以在最小的額外功耗來實現。
