隨著人們生活水平的提高，人們?cè)絹碓疥P(guān)心自己的家居安全了，居住在樓房里 有一個缺點，小偷可以通過攀爬曬臺架或底層的防盜窗輕易地從陽臺入室盜竊。這里介紹一種陽臺防盜鈴平時可以作為遙控門鈴使用，當家人外出后自動進入警戒狀態，此時遙控門鈴自動失效，防止小偷通過門鈴來試探家中是否有人，如果小偷爬上陽臺準備入室盜竊時立即發出高達120dB急促的公安警聲，令小偷聞風喪膽，逃之夭夭。

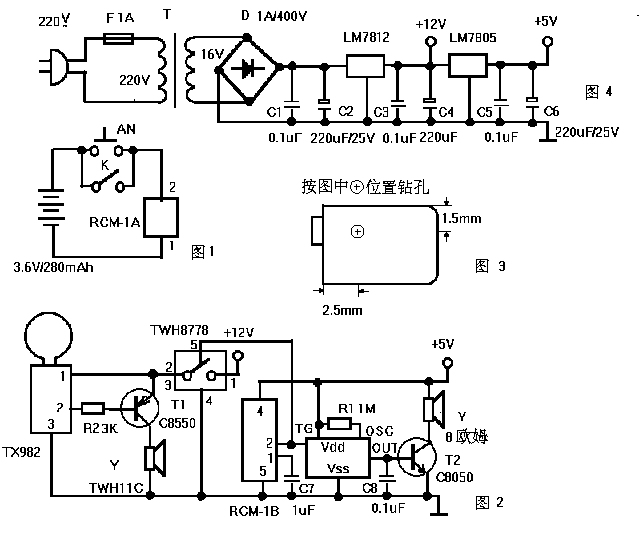

     工作原理：圖1是發射電路安裝在家門口。AN是門鈴按鈕，K是鎖控開關，當家人全部外出時將大門的保險鎖上保險時K自動接通，起到自動設防的作用。當按下AN或接通K時，RCM－1A會發射出250~300MHz的經調制的無線電波，圖2是接收電路，安裝在陽臺的天花板上，RCM－1B接收到經調制的無線電波后第2腳輸出高電平，從而觸發語言集成電路工作，使其OUT腳輸出內儲存的“叮咚，您好！請開門”語言信號，經V功率放大后，推動B發出叫開門聲。同時第2腳的高電平使TWH8778電子開關處于導通狀態，12V正電源通過TWH8778加至TX－982 上 。TX982是微波感應電路 ，利用微波多普勒技術，在一定的空間內建立微電場，當有人或活動物體進入電場時會反射回波，經電子線路混頻后檢測出極微弱的移頻信號，此信號經智能處理后，可輸出控制信號。由于采用了微波檢測專用微處理器所以能夠?qū)斎胄盘?hào)進行脈頻和脈寬處理，因而對小體積動物、遠距離的樹木、高頻通訊信號、遠距離的閃電和電器開關時的干擾予以排除，是以往紅外線、超聲波、熱釋電元件組成的檢測電路和常規的微波電路所無法比擬的，TX982的有效監控半徑1~7米，微波可以穿透玻璃，檢測出窗外是否有人，所以作為陽臺報警傳感器最合適。當微波電路檢測到有人在監控范圍內活動時，TX982的輸出端輸出下拉電平，使T1管導通10秒，TWH11C發出刺耳的公安警聲，如果小偷仍不離開，警笛將持續報警，直至小偷離開。TX982初次加電時，系統將閉鎖60秒，期間完成微處理器初始化，并建立電場，這時紅色指示燈點亮，60秒后熄滅，系統才進入監控狀態，所以按門鈴時只要按下AN不超過60秒就不會使警笛誤報。“叮咚，您好！請開門”語言電路采用脈沖上升沿觸發所以當鎖控開關閉合后，RCM－1B由于持續接收到RCM－1A發出的無線電信號第2腳一直輸出高電平時，語言電路只會在第2腳的電平上升瞬間輸出一次語言信號然后靜音，以后再按AN，因?yàn)榈?腳的電平?jīng)]有變化所以門鈴不再有聲音發出，自動閉鎖。 制作要點：制作鎖控開關是制作的難點，鐵門上的防盜鎖和一般的鎖具有些區 別，它的正反兩面都能用鑰匙反鎖，鎖具背面不是緊貼在鐵門上的，正好有空間加裝小開關，開關可以采用燃?xì)鉄崴?/u>上用來檢測水壓的一種帶杠桿的微動開關，將鎖具背面的蓋板卸下，照?qǐng)D3的尺寸鉆一個6mm的孔。在沒有保險時，長方型的保險鎖舌全部縮在鎖具內，鎖舌的肩部正好將孔遮住一半，保險時鎖舌伸出，孔內沒用遮擋物。在杠桿上接上一段鐵絲，伸入孔中，使得沒有保險時，鎖舌的肩部壓住杠桿使K斷開，保險時釋放杠桿使K接通。微動開關可以用快干型的環氧樹脂膠粘結在防盜鎖上，采用這種方法制作的鎖控開關既簡單又可靠。
     站長將發射電路裝在一只報廢的鼠標器內，將鼠標器的三個鍵并聯起來作為門 鈴按鈕，再將鎖控開關引入鼠標內，電源使用無繩電話專用的3.6V/280mAh的鎳鎘電池，工作電流約2mA，可以連續工作半個月。
