本文主要研究無人駕駛車輛的自動行駛控制方法。

　　1 系統設計

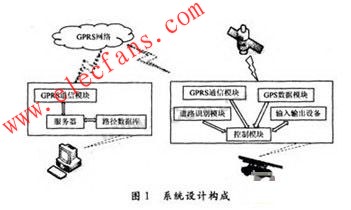

　　本系統主要由監控中心和構成，如圖1所示，而無人駕駛車輛終端又包含GPS，GIS，GPRS等部分：

?

?

　　(1)GPS(Global Positioning System，全球定位系統)是利用24顆人造衛星組成的衛星網，可以向地球不斷發射定位及時間信號。地球上的任何一個GPS接收機，只要接收到4顆以上的衛星信號，經過計算處理后就可報出GPS接收機的位置(經度、緯度、高度)、時間和運動狀態(速度、航向)。本系統采用GPS是為了使車輛在行駛過程中能夠準確顯示自己的位置。

　　(2)GIS(Geography Information System，地理信息系統)是在計算機硬件、軟件系統支持下，對整個或部分地球表層空間的有關地理分布數據進行采集、存儲、管理、運算、分析和可視化表達的信息處理和管理系統。在本系統中，他與GPS模塊相結合，以地理空間數據為基礎，在計算機系統中提供動態的電子地圖，可以實時將交通信息通過GIS界面友好地顯示給用戶。

　　(3)GPRS(General Packet Radio Service，通用分組無限業務)是在GSM((Global System)全球移動通信系統的網絡基礎上疊加的一個專業的高速數據通信網絡，共用GSM頻率(900/1 800 MHz)。共享GSM網絡絕大部分基礎設施?？梢越尤嘶赥CP/IP的外部網絡，具備了Internet所能提供的一切功能。本系統采用GPRS作為車載終端與監控端無線通信橋梁，主要是考慮到他有資源利用率高、傳輸速率高、接人時間短、網絡覆蓋面廣等幾個優勢。

　　(4)射頻識別讀卡器。射頻識別技術在交通系統一般用于高速公路站上不停車收費，車牌自動識別或者停車場定時收費等。這些系統是將標簽放置在車載終端上，在地面上安裝天線、射頻模塊和計算機，利用射頻模塊中讀寫器來進行一定范圍內的射頻識別。射頻識別模塊通過裝有標的車輛接近傳感器來判別是否有車輛通過。識別模塊在一定區域內產生微波信號，當車輛進入該識別區域時，就能激活標簽。標簽將數據反射給識別模塊，射頻讀寫器完成數據讀取。

　　2 車輛終端硬件構成

　　車輛終端由GPS接收模塊、GPRS接收設備、主控制模強、讀卡器模塊、顯示模塊和輸入操作模塊構成，系統框架如圖2所示。

?

　　(1)自主懸掛式獨軌車體上裝有嵌入式控制系統，主要用于對整個車輛的控制以及各個模塊之間的調度。主控制模塊芯片采用了飛利浦公司生產的LPC2000 系列處理器，該系列產品是基于一個支持實時仿真和跟蹤的16/32位ARM7TDMI-STMCPU的微控制器，并帶有0/128/256kB嵌入的高速片內FLASH存儲器。片內128位寬度的存儲器接口和獨特的加速結構使得32位代碼規模降低超過30%，而性能的損失卻很小。
