搶答器部分電路分析

　　1、按鍵設置部分

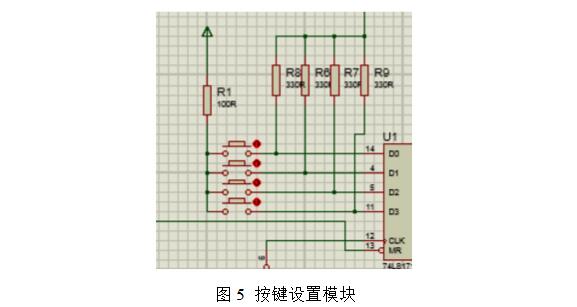

　　按鍵設置模塊，設置為按鍵懸空式，D0、D1、D2和D3均接地，沒有向該端口發送脈沖信號。按鍵另一端接電源，按鍵按下，電源脈沖信號發送到DO、D1、D2和D3端口。（R1R2R3R4R5R6R7R8為330歐姆。R9為100歐姆。）見圖1.21。

　　當其中一人按下按鈕后，相應指示燈點亮，之后按下其他按鈕按下后無效。要起到這樣的作用，需設計兩個與“非門”電路。當按鍵按下后，最先按下的Q端輸出信號為1，那么Q非為0，這里采用“與非”門，即便其余按鍵按下后，有一個輸出信號為0，那么一與非輸出為1，這就使74LS171時鐘端被封鎖住了，此后其他輸出信號對系統不起作用。輸出信號1在經過與非門輸出信號0，它與時鐘端再與非，那么時鐘端輸出信號均為1。

　　2、與非邏輯部分

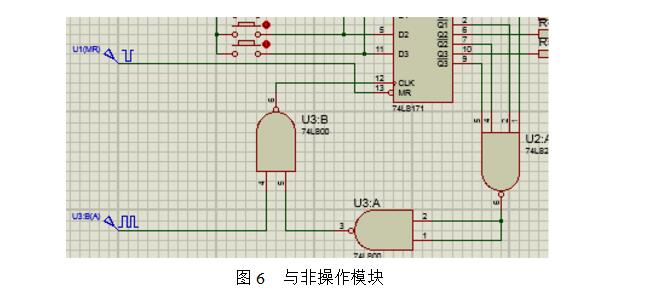

　　這里還用到了同樣74LS系列的74LS00和74LS20，00為四組2輸入端與非門（正邏輯），74Is20是一個四輸入一輸出的與非門組合的芯片，邏輯功能是完成四個輸入的邏輯與非計算功能。這兩個芯片幫助電路實現與非操作。同時在74LS171的12引腳接入單周期數字脈沖發生器，設置為負脈沖。

　　3、電路顯示部分

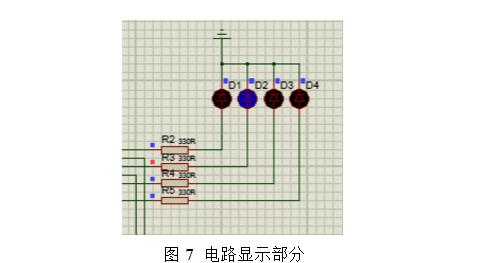

　　電路顯示部分使用了4個發光二極管，四個藍色發光二極管一端接地。在得到信號后，二極管被點亮，電路及現象如下：

　　其中清零信號用于賽前清0，清零后四個二極管均熄滅，電路反相輸出為1，時鐘端“與”門開啟等待輸入信號。

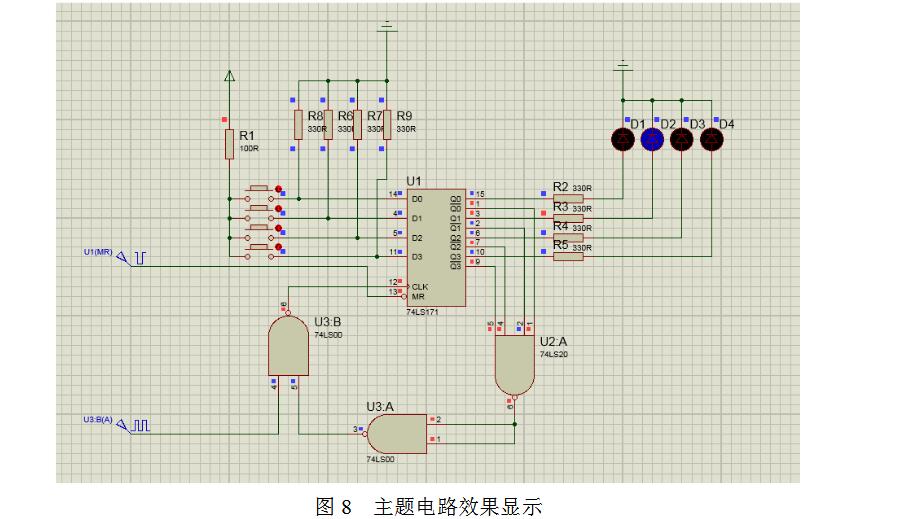

　　74LS171四路搶答器電路整體效果

　　當按下某一按鈕后，電路顯示部分相應LED燈點亮。點亮后其他按鈕操作無效，74LS171時鐘端被鎖住。電路按需要正常運行。當后臺工作人員將檢測開關S置“搶答”狀態，主持按系統清除按鍵，搶答器處于禁止?fàn)顟B(tài)，4個相應LED滅燈;主持人松開，宣布“開始”，搶答器工作。選手按動搶答按鍵，搶答器完成：優先判斷、編號鎖存、LED顯示。當一輪搶答之后，優先搶答選手的顯示燈一直保持到主持人將系統清除為止。如果再次搶答必須由主持人再次按動系統清除按鍵。
