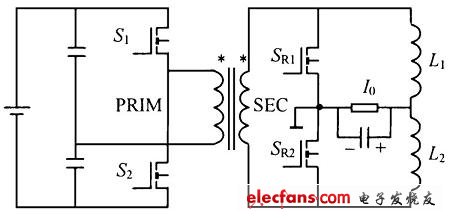

????????倍流整流低壓大電流DC-DC變換器的電路原理圖如圖所示，一次側采用對稱半橋結構，二次側采用倍流整流結構，在S1導通時SR1必須截止，L1充電;在S2導通時SR2必須截止，L2充電，這樣濾波電感電流就會在濾波電容上移項疊加。圖2給出了開關控制策略。
倍流整流DC/DC變換器電路
