照明案例

　　接下來介紹CE系列CoolMOS產品應用于LED球泡燈驅動器的案例。

　　該LED球泡燈驅動器的主要規格如下。

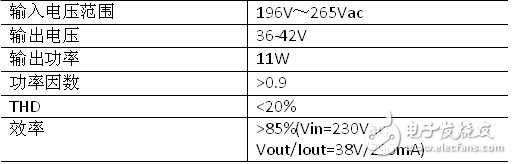

　　表2 LED球泡燈驅動器主要規格

　　該LED球泡燈驅動器采用反激拓?fù)?，主控芯片為英飛凌公司的準諧振PWM控制芯片ICL8002G［4］，該芯片適合反激，Buck等不同拓?fù)?，工作于?zhǔn)諧振方式，原邊控制模式，集成PFC及切相調光控制以及集成多個保護功能，非常適合于可調光LED燈等應用。主控開關采用CE系列800V耐壓的功率MOSFET IPD80R2K8CE［5］。由于采用了先進的控制方案，高效的轉換拓?fù)浜凸β势骷?，該?qū)動器具有平滑調光曲線及很高的調光能力，超過85%的高效率，非常高的功率因數及很低的THD（諧波因數），采用緊湊的單級拓?fù)鋵?shí)現PFC及功率轉換，原邊高精度控制以及多個保護功能，極低的BOM成本。該驅動器原理圖如下圖所示。

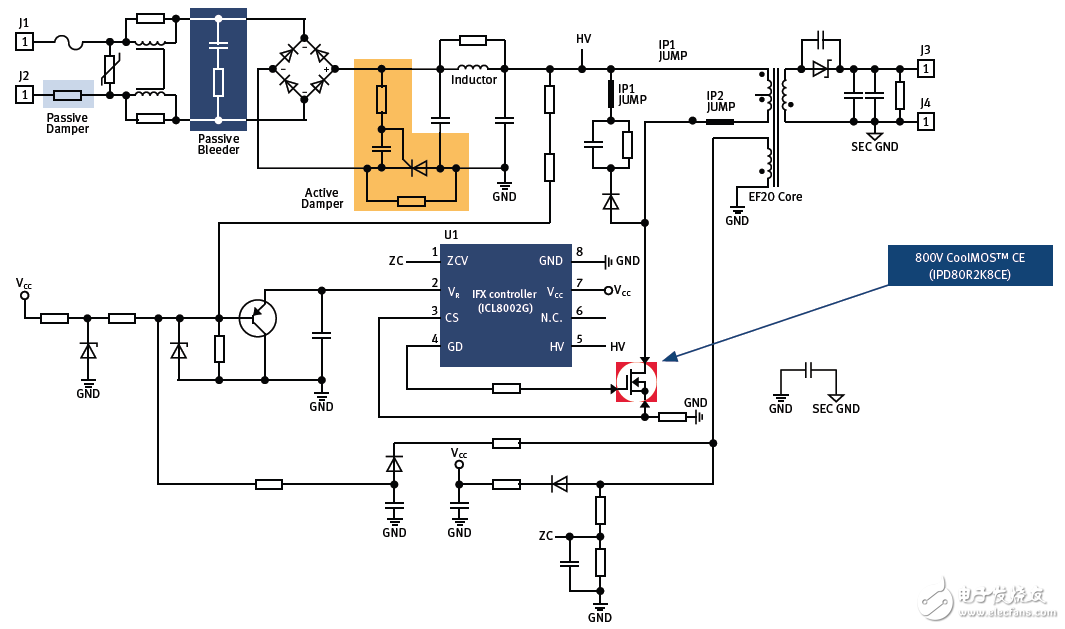

　　圖14 11W LED 球泡燈驅動器原理圖

　　LED球泡燈驅動器的實物圖形如圖15所示。

　　圖15 11W LED球泡燈驅動器實物圖

　　實測結果如下：

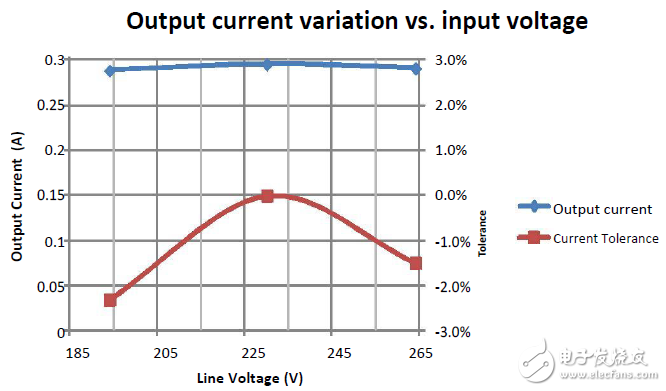

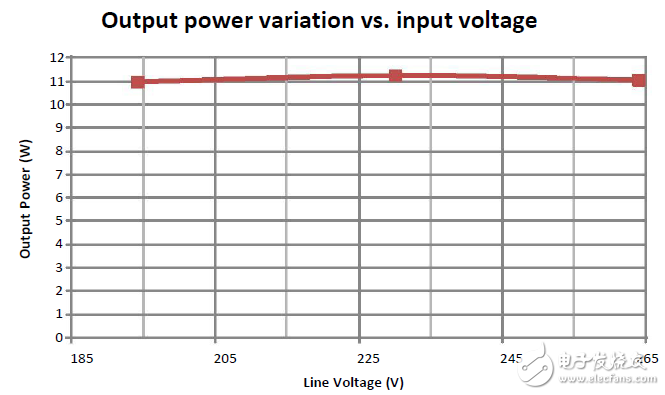

　　1. 恒功率輸出測試。對于LED球泡燈應用，由于LED燈的數量是固定的，因此輸出電壓的變化范圍很小，則恒功率輸出意味著輸出電流也是恒定的。圖16給出了該LED球泡燈驅動器輸出功率及輸出電流隨輸入電壓變化情況。由測試結果可知，輸出功率和輸出電流隨輸入電壓變化很小，實現恒功率和恒電流控制。

　　圖16 輸出功率及輸出電流隨輸入電壓變化曲線

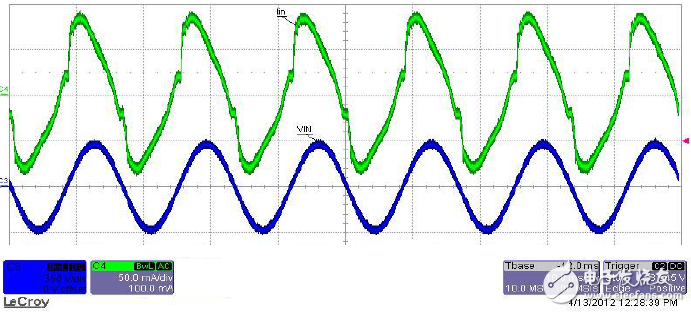

　　2. 輸入波形測試。圖17所示為230Vac輸入，滿功率輸出時的輸入電流和輸入電壓波形，測試得到功率因數約為0.93，滿足規格要求。圖中綠色曲線為輸入電流波形，藍色曲線為輸入電壓波形。

　　圖17 滿載輸出時的輸入電壓和電流波形

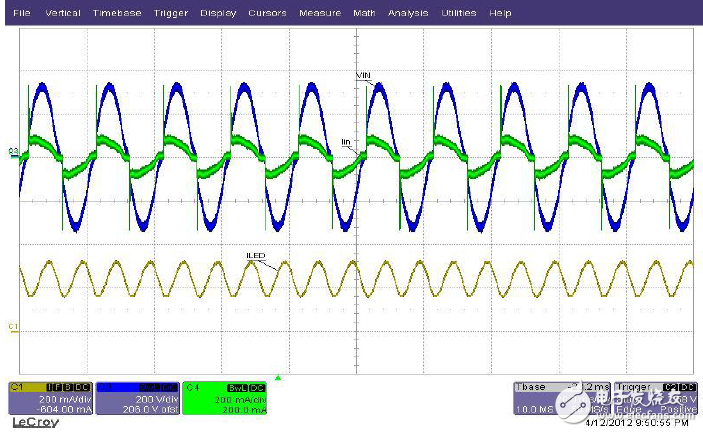

　　3. 切相波形。圖18給出安裝有前沿切相調光器時，該驅動器的輸入電流（綠色波形），輸入電壓（藍色波形）及LED電流波形（黃色波形）。對于不同的調光器，該驅動器范圍不同，最大有1%～100%的調光范圍（例如使用LUMEO/LICHTREGLER T10， TCL，HPM/400T等）。

　　圖18 安裝有切相調光器時的驅動器輸入電流，輸入電壓及LED電流波形

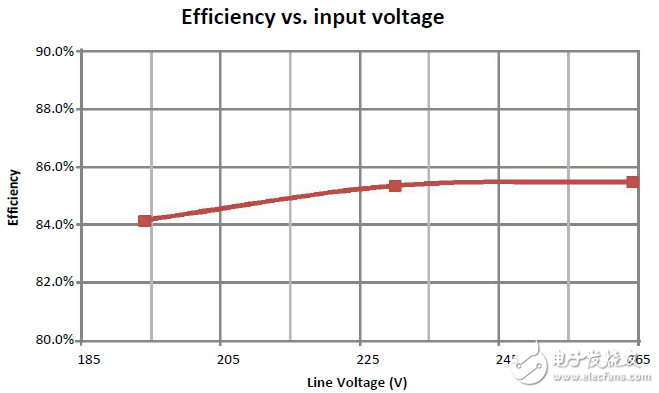

　　4. 系統效率測試。圖19所示為L(zhǎng)ED驅動器的系統效率隨輸入電壓變化的情況。由于采用高性能的控制IC及功率MOSFET，在整個輸入電壓范圍內該驅動器都有很高的效率（>84%）。

　　圖19 LED球泡燈驅動器系統效率隨輸入電壓變化曲線

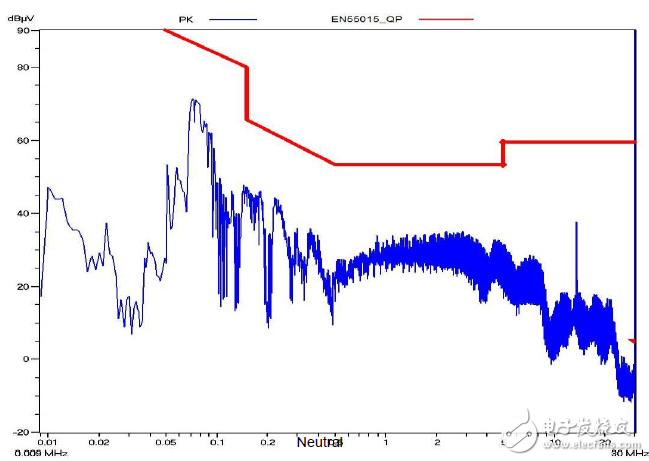

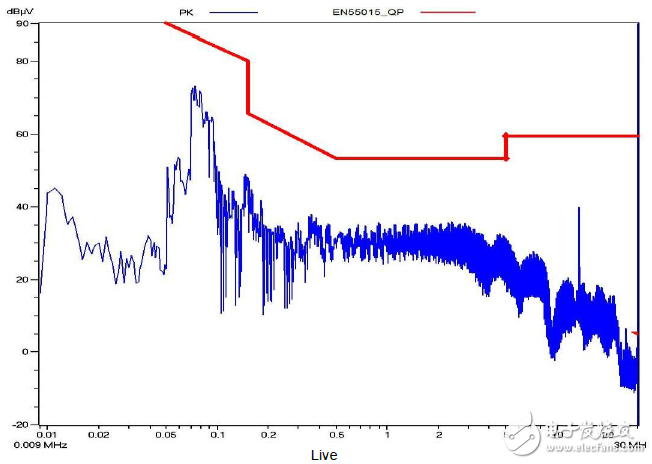

　　5. 傳導噪聲測試。圖20所示為該LED球泡燈驅動器兩根輸入線（火線與零線）在230V輸入滿載輸出情況下的傳導噪聲測試，測試標準為EN55015 B限值。從波形可知，該驅動器輸入傳導噪聲可通過EN55015 B限值標準，且約有10dB的裕量。

　　圖20 LED球泡燈驅動器兩根輸入線（火線與零線）傳導噪聲測試波形

　　通過以上測試可知，采用英飛凌CE系列CoolMOS及綜合解決方案設計的LED驅動器，在效率，調光性，EMI等方面都有極高的性能，同樣地由于CE系列CoolMOS具有競爭力的成本使得該驅動器綜合成本低，在市場是具有很高的競爭力。

　　總結

　　本文通過在充電器和LED球泡燈驅動器兩個應用實例，驗證了英飛凌CE系列CoolMOS非常適合應用在消費類電子產品和照明產品上?；谟w凌超級結技術使得CE系列CoolMOS性能卓越，而定位于消費類電子產品和照明產品應用又保證了CE系列CoolMOS成本具有很強的競爭力。綜上所述，英飛凌科技有限公司的CE系列CoolMOS是高性能消費類電子產品和照明產品半導體最佳解決方案。

　　---------------------------
